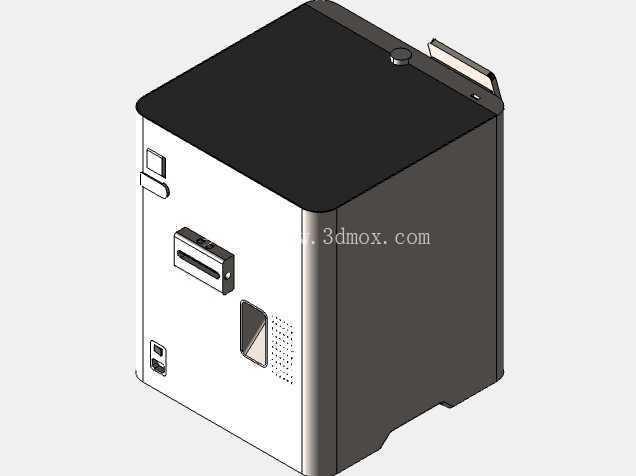

拓竹P2S桌面级FDM3D打印机结构建模

　　本次建模围绕桌面级熔融沉积成型设备的整机结构展开，核心服务于DIY配件开发、设备改装适配的结构设计需求，建模过程中优先还原设备外部可交互结构与安装基准，省略对外部改装无参考价值的内部微小连接件细节，确保模型可直接用于外设挂载、功能拓展的结构干涉校验与安装位设计。从实际应用场景来看，这类桌面级FDM设备当前广泛覆盖个人创客工作室、中小批量定制工坊、教育机构创新实践教室、产品设计打样部门等场景，可完成功能原型件、定制化工装夹具、创意文创产品、小批量非标结构件的快速成型，相比工业级增材设备，其占地空间小、部署门槛低、操作流程简化，无需配套专用工业厂房环境即可完成部署运行。从设备功能特性维度拆解，整机采用封闭腔体结构设计，前侧设置可开合舱门用于成型腔取放件与日常维护，舱门旁集成触控交互区域与状态指示模块，可实时反馈设备运行状态、成型进度与异常告警信息；机身侧面预留耗材进料通道与外置耗材架安装位，支持标准1.75mm直径FDM耗材的顺畅进料，底部设置可调支撑脚，可适配不同平整度的桌面安装场景，抵消放置面不平带来的机架形变风险，保障运动机构运行精度。

　　建模过程中优先锁定整机安装边界尺寸，将设备底部支撑面作为基准坐标系原点，依次还原机身外轮廓、各外装功能模块的相对位置关系，所有外露接口、开合部件的运动行程均按照实际设备的活动范围做约束设置，比如前侧舱门的开合角度、顶部提手的翻折行程、侧部接口的插拔空间预留，都在建模时做了对应空间保留，避免后续做配件设计时出现运动干涉问题。设计思路上，没有追求全零件的极致复刻，而是把建模重心放在和外部改装、配件适配强相关的结构特征上：比如机身侧面的安装孔位间距、外轮廓的倒角尺寸、顶部平面的承载边界、前侧操作区的凸起高度，这些参数直接决定了外挂料架、防尘罩、侧挂配件箱、顶部辅助散热模块等DIY配件的安装适配性，建模时对这些特征做了精准还原，而内部的丝杆、传动带、细小螺丝等不影响外部适配的结构做了简化处理，既控制了模型整体数据量，也能满足结构设计阶段的干涉校验、安装位匹配需求。

　　从安装适配角度看，整机采用近似立方体的紧凑布局，底部四个支撑点的位置做了对称设计，可直接适配多数通用桌面级设备的减震底座、移动滑轮支架等第三方配件；机身侧部的散热格栅区域做了特征还原，后续设计外置散热导流配件时，可直接对齐格栅开孔位置做风道匹配，避免遮挡散热通道影响设备长时间运行的稳定性；前侧舱门的磁吸贴合位置、开合把手的凸起尺寸也做了对应还原，设计舱门拓展配件比如前置工具挂架、观察窗防刮膜定位结构时，可直接参考模型特征做定位设计，无需反复测量实机尺寸。

　　在结构细节处理上，建模时保留了机身各外表面的拼接缝位置、功能模块的装配层级关系，比如顶部盖板与机身主体的配合台阶、侧部盖板的卡扣位置、底部进线口的开孔尺寸，这些特征可帮助设计人员快速判断设备的拆装逻辑，在做设备维护类配件设计比如快拆侧盖、内置模块拓展时，可准确匹配原有装配结构，不需要破坏原有设备的机身结构即可完成配件安装。对于设备的交互部件，比如前侧的USB接口位置、电源按键的凸起高度、状态显示屏的安装平面，都按照实际相对位置做了还原，设计前置防尘塞、操作区防护盖等配件时，可直接对齐模型特征做配合尺寸设计，保障配件安装后不影响原有按键、接口的正常使用。
