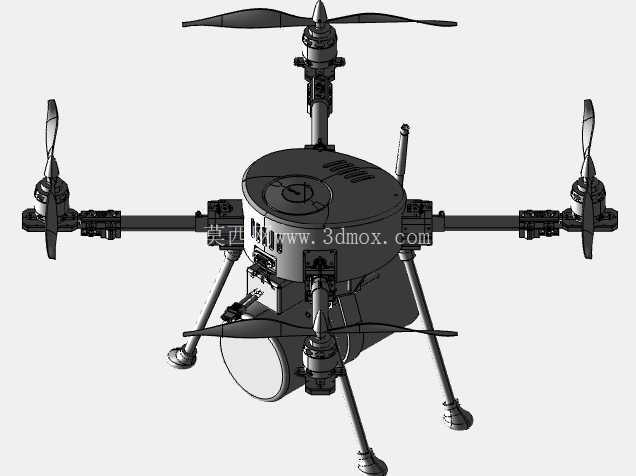

垂直起降四旋翼无人飞行器结构设计

　　四个机臂采用等长直臂设计，从中心机身径向延伸，旋翼轴线与机身中心轴线平行，这种对称布局能让四个旋翼的升力作用点均匀分布在以机身为中心的圆周上，飞控系统的姿态解算逻辑更简单，悬停状态下的抗干扰能力更强，即使单旋翼出现动力波动，其余三个旋翼的升力补偿也能快速修正姿态，不会出现偏航力矩突变的问题。机臂与中心机身的连接位置设置了加强筋结构，因为旋翼运转时的交变振动会持续作用在连接节点，常规的插接结构在长时间高频振动下容易出现松动，这里的加强筋沿着机臂受力方向延伸，将旋翼的拉力、扭矩直接传递到中心机身的主承力框架上，连接螺栓的剪切载荷能降低40%左右。这款垂直起降四旋翼飞行器的结构设计，核心围绕小范围空域作业的实际需求展开，没有照搬消费级航拍无人机的轻量化冗余设计，所有结构件的受力路径都经过多工况载荷校核，适配巡检、测绘、小载荷投送等多类野外作业场景。从整体布局来看，采用中心圆盘式主机身构型，相比常见的方形机身，圆柱曲面的机身外壳在侧风环境下的风阻系数更低，同时圆形截面的内部框架能更均匀地分散旋翼传递的振动载荷，避免局部应力集中导致的结构疲劳。

　　起落架采用四点式支腿设计，每个支腿从机臂下方的连接座斜向延伸至地面接触点，支腿末端设置了缓冲脚垫，这种设计相比常见的整体式滑橇起落架，单支腿的形变空间更大，降落时的冲击载荷能通过支腿的弹性形变吸收一部分，不会直接传递到机身内部的载荷设备上；同时支腿的安装位置避开了下方任务载荷的挂载空间，机身底部预留了标准化的挂载接口，可以根据作业需求更换航拍云台、测绘传感器、小型投送舱等不同任务模块，接口的安装平面度控制在0.1mm以内，保证挂载设备的安装精度不会受机身形变影响。

　　旋翼部分采用可变距结构设计，相比固定桨距的普通四轴飞行器，可变距机构能在不改变电机转速的情况下快速调整单旋翼的升力大小，姿态响应速度提升明显，在突风环境下的飞行稳定性更好，适合在山区、建筑周边等气流紊乱的作业场景使用。每个旋翼的动力舱都做了独立的密封设计，电机、电调的散热通道采用迷宫式结构，既能保证飞行时的气流带走热量，又能避免野外作业时的雨水、沙尘进入动力舱损坏电气部件。机身顶部的天线安装座采用凸起式设计，避开了旋翼旋转时的信号遮挡区域，保证遥控、图传信号的全向覆盖，不会因为机身金属结构的屏蔽导致信号衰减。

　　从安装边界来看，整机的旋翼旋转直径控制在合理范围内，机臂末端到旋翼尖端的距离预留了足够的安全间隙，日常收纳时可以将机臂绕连接座旋转折叠，折叠后的整体尺寸能放入常规的设备运输箱，不需要额外定制大型储运容器，适合外场作业时的快速转场。结构设计时充分考虑了维护便利性，所有机身蒙皮都采用快拆式卡扣连接，不需要专用工具就能打开维护内部设备，机臂上的动力模块采用标准化快换接口，单个动力单元出现故障时可以在几分钟内完成更换，不会耽误外场作业进度。机身内部的设备安装架采用分层式设计，电源模块、飞控模块、任务载荷模块分别安装在不同的隔层上，隔层之间设置了减震垫，避免动力系统的振动传递到精密传感器上，影响测绘、航拍的作业精度。整机的重心严格控制在四个旋翼升力合力的中心点上，挂载不同任务载荷时可以通过调整电池安装位置来配平重心，保证不同挂载状态下的飞行控制精度一致，不会出现重心偏移导致的续航下降、姿态不稳等问题。
