双轴斜齿锥齿传动万向云台机构

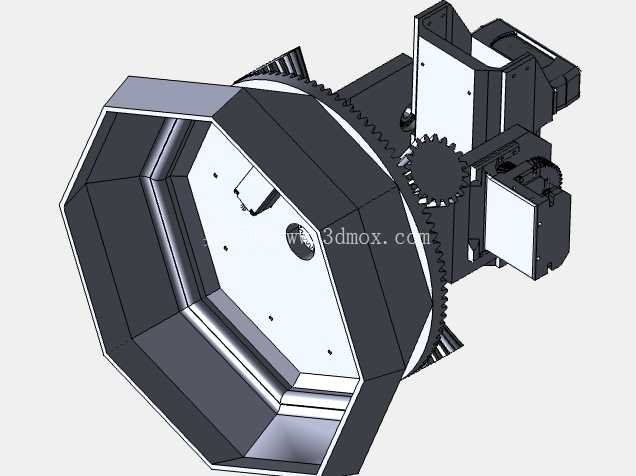

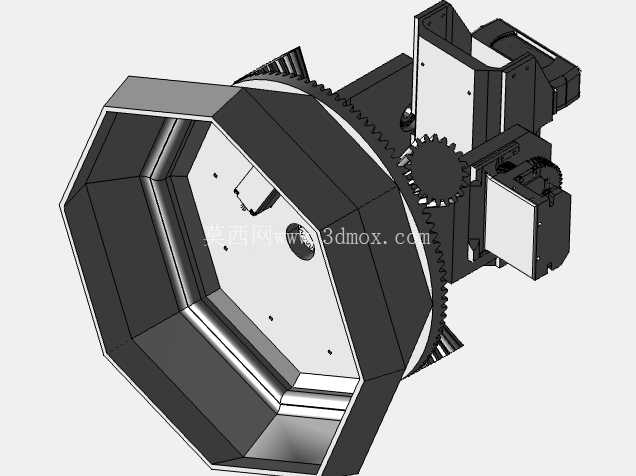

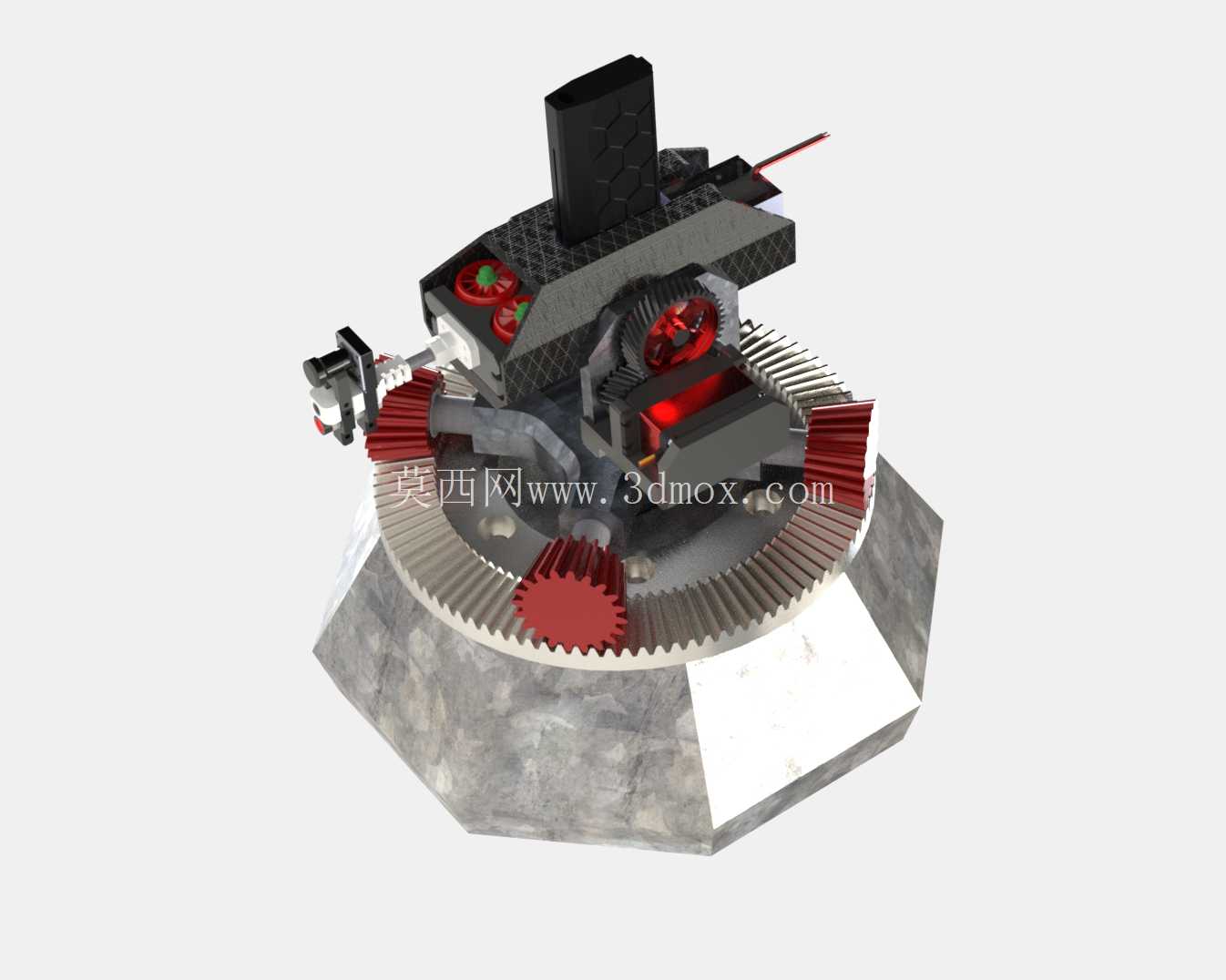

　　该万向架机构核心采用2轴斜齿轮搭配锥齿轮的组合传动方案，主要面向需要多自由度姿态调整的机载、车载设备搭载场景，比如光电探测单元、定向信号收发装置、小型作业执行端的姿态随动调整，可在设备运行过程中实时修正搭载端的水平、俯仰角度，抵消载体自身姿态波动带来的指向偏移，保证搭载设备的工作精度。从结构布局来看，整套机构以底部八边形安装基座作为承载基础，基座内部集成大直径内齿圈作为回转支撑的核心传动件，三个沿圆周均布的斜齿轮同时与内齿圈啮合，既承担水平回转方向的动力传递，也通过多齿啮合的均布特性抵消径向载荷，避免单齿轮传动带来的偏载磨损，提升水平回转过程的运行平稳性，水平回转轴系的转动范围可覆盖360度全周，满足全方向指向调整的需求。

　　俯仰维度的传动则布置在回转台架上部，采用锥齿轮组实现动力的转向传递，将水平布置的驱动电机输出扭矩转换为俯仰架的摆动动力，锥齿轮的啮合间隙可通过端盖处的调整垫片进行微调，保证正反转向切换时的空程量控制在合理区间，避免姿态调整出现滞后偏差，俯仰轴的摆动范围可根据搭载设备的尺寸边界进行适配调整，常规配置下可覆盖正负90度的俯仰区间，满足绝大多数场景的角度调整需求。设计过程中优先考虑了传动链的刚性匹配，斜齿轮选用螺旋角15度的齿形参数，兼顾传动平稳性与轴向载荷控制，锥齿轮采用等顶隙收缩齿设计，保证啮合过程中齿面接触面积占比达到70%以上，降低局部齿面压溃风险。

　　安装边界方面，底部八边形基座预留了均匀分布的安装孔位，可直接通过螺栓固定在搭载平台的安装面上，基座的整体高度控制在较低区间，降低整套机构的重心高度，减少载体运动过程中的惯性冲击影响；上部搭载平台预留了通用安装接口，可适配不同尺寸的搭载设备，安装时需保证搭载设备的重心落在两轴交汇点附近，避免偏心载荷带来的额外传动阻力。整套机构的润滑采用脂润滑方案，齿轮啮合区域、轴承配合位置均预留了注油通道，日常维护时可直接通过注油嘴补充润滑脂，无需拆解主体结构。

　　在实际工况适配中，该机构可承受中等强度的振动冲击，齿轮材料选用调质处理的合金结构钢，齿面进行高频淬火处理，保证长期运行下的齿面耐磨性，轴系支撑采用深沟球轴承搭配推力轴承的组合，同时承受径向载荷与轴向载荷，避免轴系出现窜动。不同于常规的单齿轮驱动云台，该三斜齿轮均布驱动的水平回转结构，可在不增加齿轮直径的前提下提升整体承载能力，三个齿轮同时分担驱动扭矩，单个齿轮的受力降低至单驱动结构的三分之一，可适配更大重量的搭载设备，同时多齿啮合的结构也能降低传动过程中的回差，提升姿态调整的定位精度。俯仰轴的架体采用镂空式结构设计，在保证结构刚性的前提下降低自身重量，减少水平回转时的转动惯量，提升动态响应速度，架体与俯仰轴的连接采用止口定位加螺栓紧固的方式，保证装配同轴度，避免转动过程中出现卡滞。布线通道预留于机构中心位置，搭载设备的线缆可从中心通孔穿过，避免回转过程中出现线缆缠绕问题，中心孔的尺寸可根据实际线缆数量进行调整，满足多线路布设需求。
