折叠式管射四旋翼航空飞行器结构设计

这款管射适配的四旋翼飞行器结构，核心设计出发点是匹配管式发射场景的装载约束，整套结构在收拢状态下可完全适配标准发射管的内径边界，旋翼臂采用沿机身中轴线周向排布的铰接折叠结构，发射出管后依靠结构自身的弹性限位与气动力作用自动展开到位，无需额外的复杂作动机构即可完成飞行状态的构型锁定。从实际应用场景来看，这类结构主要适配快速部署的低空侦察、近距态势感知任务，相比常规起降的多旋翼设备，它不需要平整的起降场地，可通过管式装置从车辆、舰船甚至便携发射筒中快速投放，在复杂地形、应急场景下能快速完成升空作业，省去了常规旋翼设备起飞前的桨叶检查、展开校准的冗余步骤。

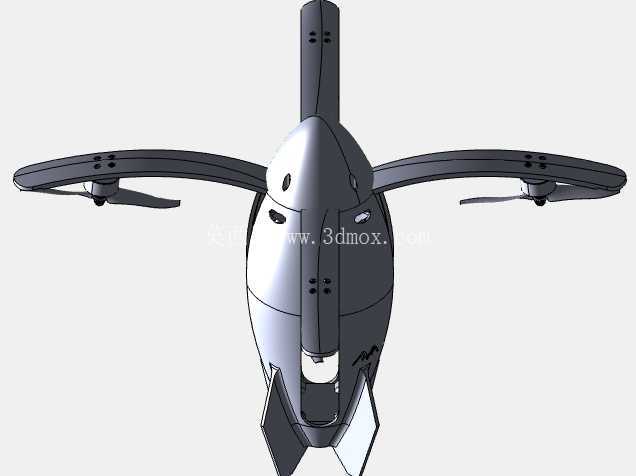

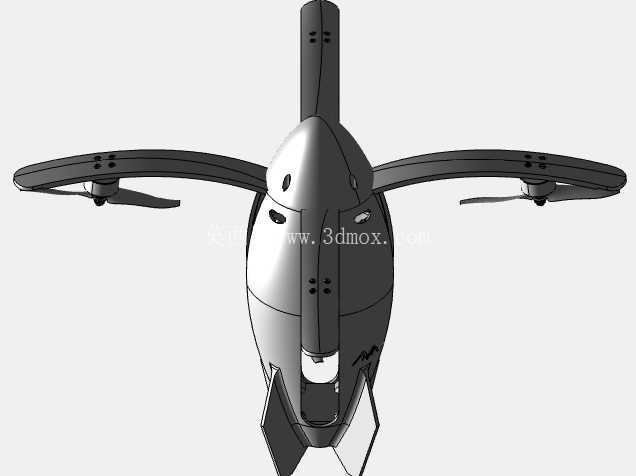

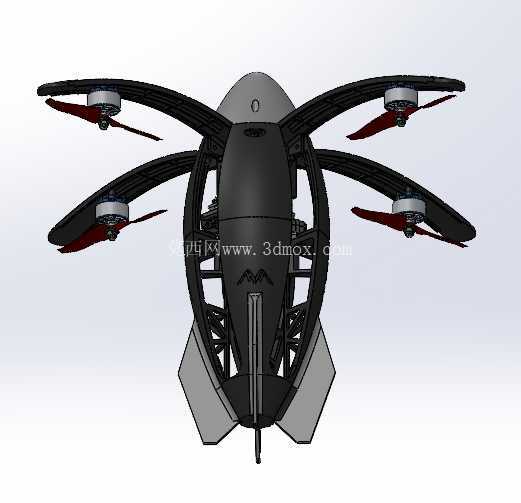

结构设计上，机身主体采用流线型卵状整流外壳，外壳曲面做了连续顺滑过渡处理，既能够降低发射过程中管内运动的摩擦阻力，也能减少飞行阶段的正向气动阻力，机身中段预留了任务载荷的安装腔体，可根据实际需求搭载不同重量的光学侦测、信号传输模块，腔体周边设计有纵横交错的加强筋结构，在控制整体结构重量的前提下，能够承受发射瞬间的轴向过载，避免结构形变影响内部元器件的正常工作。四个旋翼臂的铰接位置做了阻尼限位设计，展开到位后臂体与机身的夹角锁定在固定角度，保证旋翼旋转平面与机身中轴线保持垂直，为整机提供稳定的升力输出，旋翼臂本身采用变截面结构，靠近铰接端的截面尺寸更大，能够承受旋翼旋转产生的弯矩与发射过程的冲击载荷，靠近桨叶安装端的截面逐步收窄，降低不必要的结构重量。

桨叶部分采用适配折叠状态的窄弦设计，收拢状态下桨叶可贴合在旋翼臂与机身的间隙位置，不会超出机身的最大外轮廓，保证在发射管内推送过程中不会出现桨叶卡滞、剐蹭的问题，桨叶与电机的输出轴采用快拆式的锁紧结构，日常维护时可快速更换受损桨叶，不需要拆解整套旋翼臂结构。机身尾部设计有对称的安定面结构，在发射出管的初始阶段，安定面能够为整机提供初步的气动稳定力矩，避免出管瞬间姿态失稳，保证旋翼展开前的机身姿态处于可控范围，安定面与机身主体采用一体化的连接结构，减少装配环节带来的连接间隙与结构重量增量。

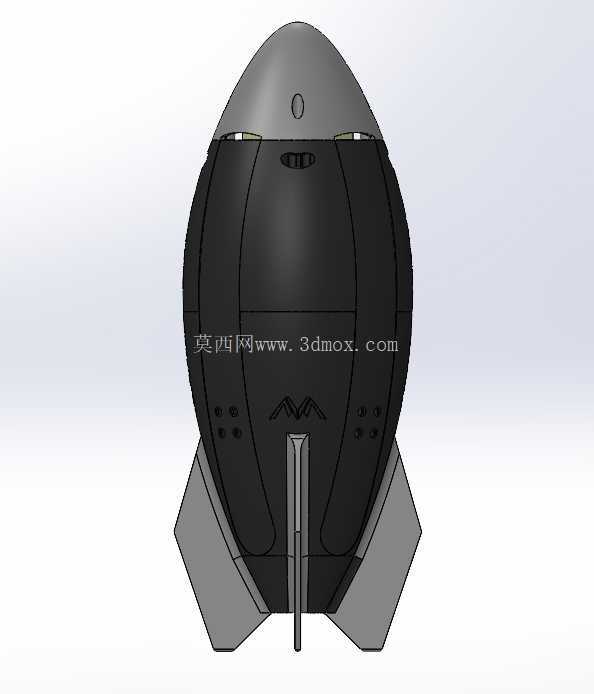

从安装边界来看，收拢状态下整机的最大外圆直径严格匹配对应发射管的内径公差，机身长度控制在发射管的有效装载长度范围内，各突出部件均做了圆角过渡处理，避免在管内运动时出现卡滞；展开状态下四个旋翼的旋转平面无重叠，相邻旋翼的桨尖间隙预留了足够的安全距离，避免飞行过程中出现桨叶打碰的问题，整机的重心设计在机身几何中心偏下的位置，搭配飞控安装位的预留空间，能够保证飞行过程中的姿态稳定性。结构的受力传递路径做了专门优化，发射瞬间的轴向冲击力通过机身外壳直接传递到尾部安定面与旋翼臂的铰接限位结构，不会直接作用在内部的载荷腔体上，减少冲击对内部设备的影响，日常作业过程中旋翼产生的升力通过旋翼臂传递到机身主承力框架，再均匀分布到整个机身结构，避免局部应力集中导致的结构疲劳损伤。

整套结构的零部件拆分充分考虑了加工与装配的可行性，外壳部分可采用轻质复合材料成型，内部承力框架采用高强度轻质金属加工，铰接部位的销轴、限位件均采用标准件选型，降低后续的加工与维护成本，各连接位置的公差配合经过反复校核，既保证折叠展开过程的顺畅无卡滞，也能保证展开锁定后的结构刚性，不会在飞行过程中出现臂体晃动、间隙过大导致的振动问题。针对管式发射的特殊工况，结构上还做了相应的防松设计，所有螺纹连接位置均预留了防松胶涂覆空间或者防松垫片的安装位，避免发射瞬间的冲击导致连接件松脱，影响整机的结构完整性。
