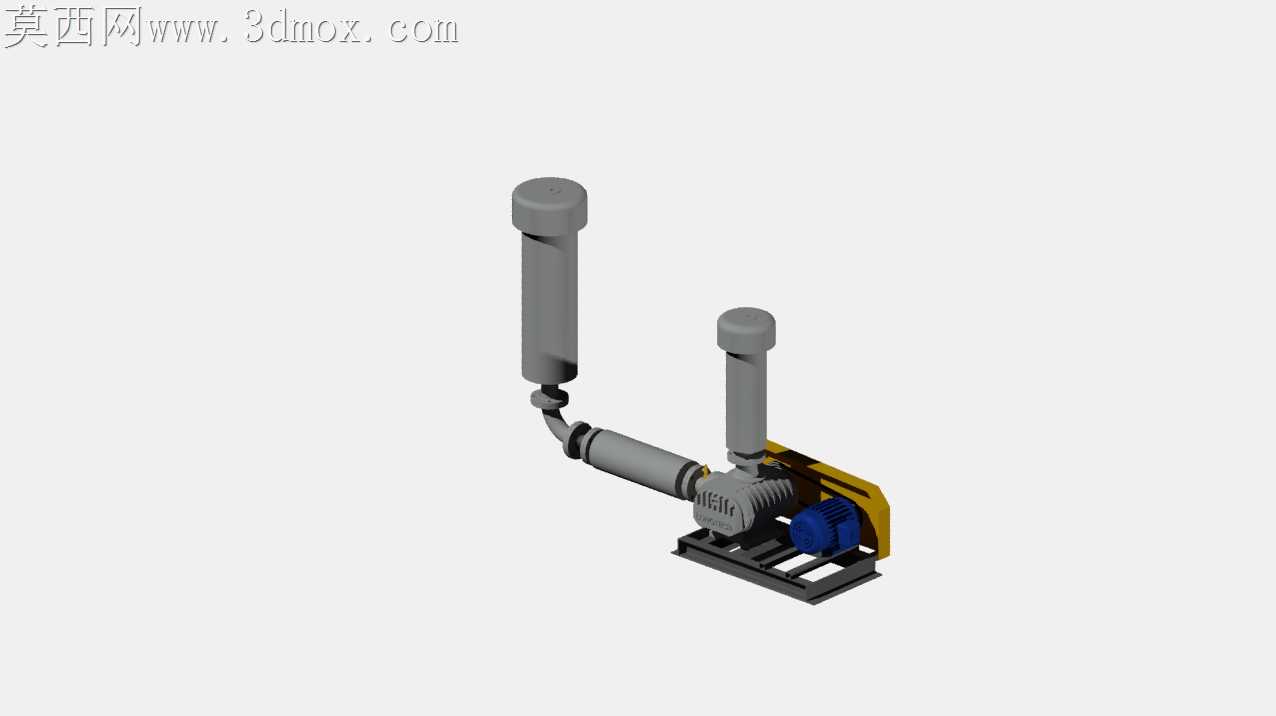

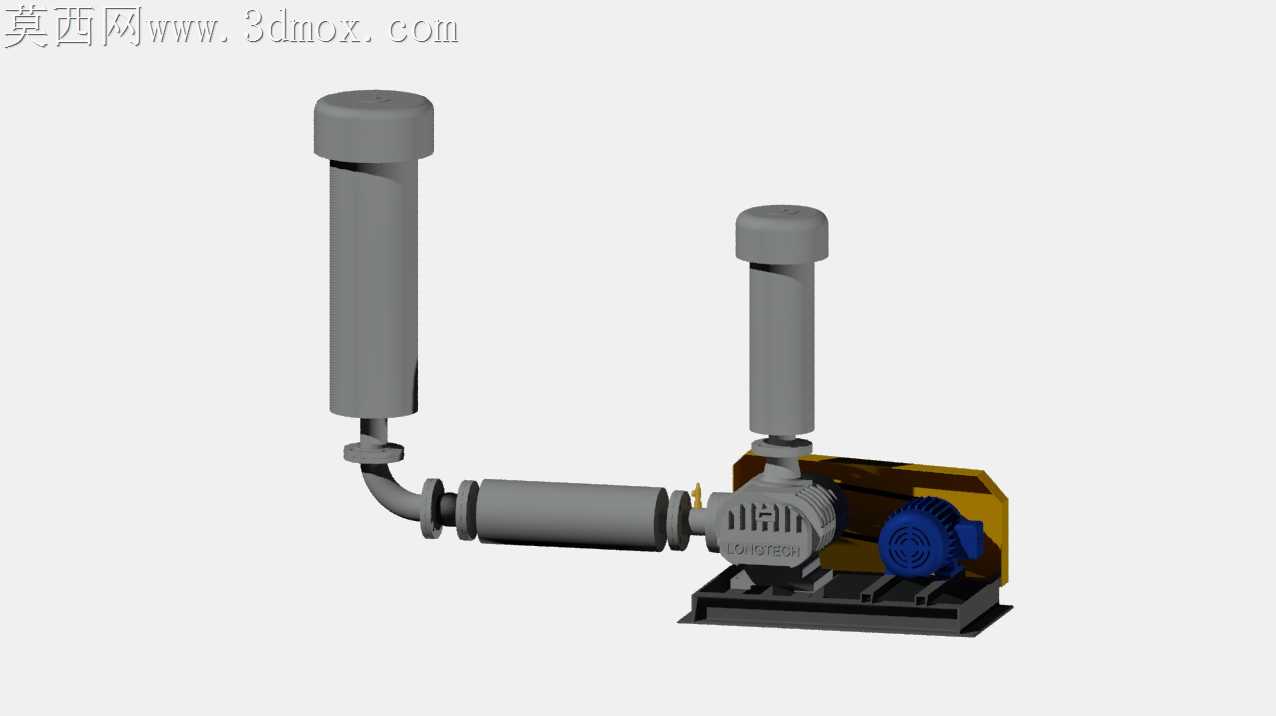

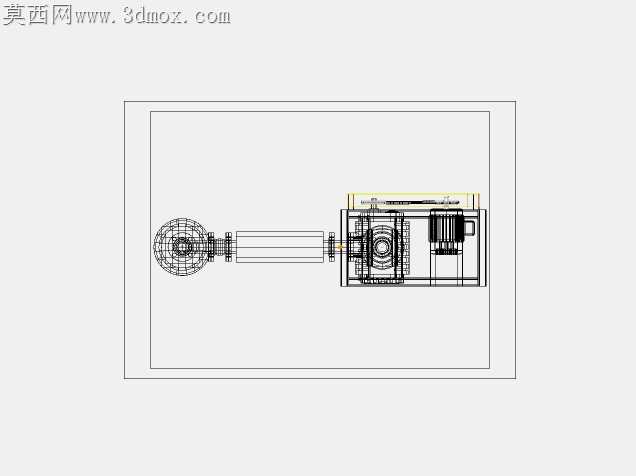

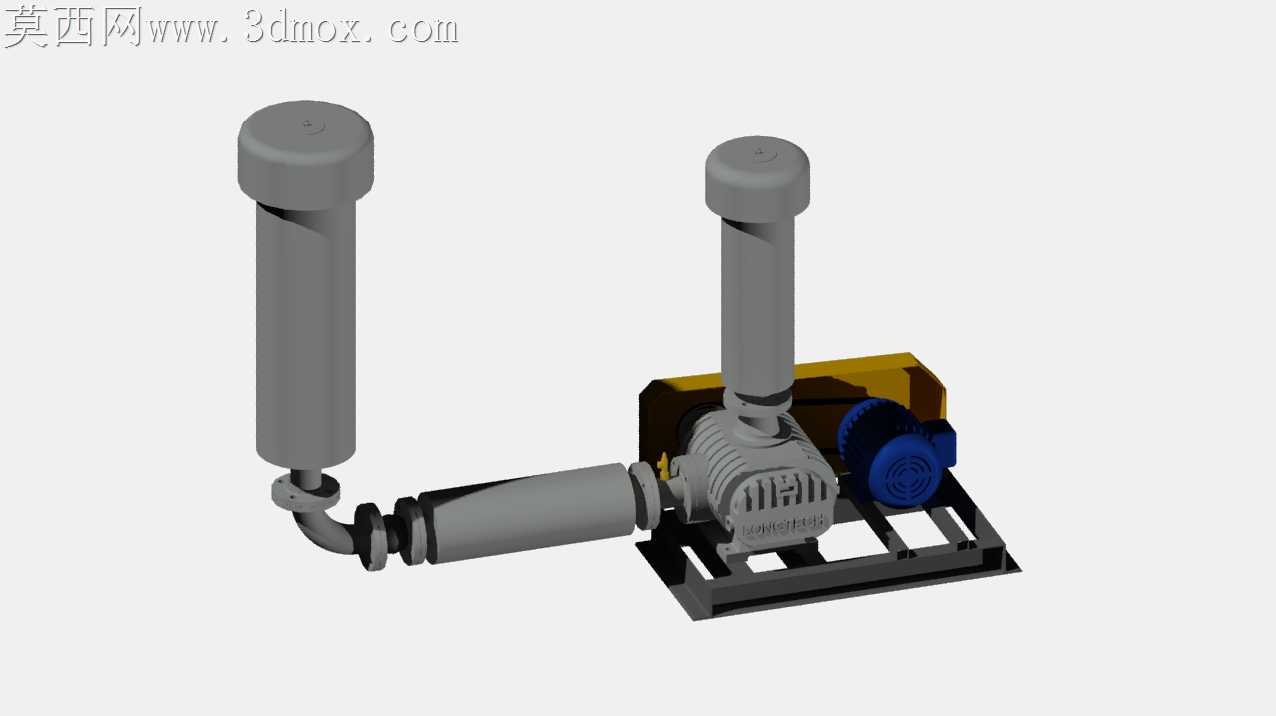

罗茨型压力鼓风真空成套设备结构

现场工况里罗茨鼓风真空设备常出现的管路共振、密封面偏移问题，在这套结构的细节处理里都能找到对应的落地解决思路。进气管路的弯折段没有采用直角硬接，而是用带缓冲弧度的弯管衔接消音筒与主机进气口，弯管壁厚比直通管路加厚两毫米，抵消主机运行时传递过来的轴向振动，避免长期运行后焊口开裂漏气。主机底座的安装面预留了0.2毫米的铣削加工余量，安装时不需要额外垫铜皮调整水平，罗茨主机与驱动电机的同轴度靠底座上的定位止口保证，止口配合公差选H7/h6，既不会因为过紧导致装配时敲坏主机壳体，也不会因为间隙过大出现运行时的皮带跑偏、齿轮偏磨问题。进出口的消音筒与管路连接采用快装卡箍结构，卡箍的密封槽深度比常规标准深0.3毫米，配套的丁腈橡胶密封圈压缩量控制在25%，既保证负压工况下的密封性能，日常检修拆换消音棉时也不需要动用撬棍蛮力拆卸，不会碰伤管路的密封端面。驱动端的皮带轮外侧加装了半包围式的防护罩，防护罩的安装支架直接焊在底座框架上，没有采用薄铁皮自攻螺丝的固定方式，避免设备运行振动导致防护罩松脱剐蹭皮带。旁通的泄压管路直接接在主机排气口与消音筒之间的管段上，泄压阀的安装座做了45度的倾斜导向，泄压时的气流不会直接冲刷消音筒内壁的吸音材料，延长消音部件的更换周期。底座框架采用型钢焊接后整体去应力处理，焊接位置全部打磨平滑后再做喷塑处理，不会因为焊接应力释放导致底座变形，连带主机与电机的同轴度偏移。管路与主机连接的法兰面都做了水线加工，水线的深度控制在0.15毫米，不需要额外涂抹厚密封胶就能保证密封效果，后期拆解维护时不会有残胶堆积在流道里影响气流通行。整套结构没有多余的装饰性设计，每一处结构调整都对应现场运维的实际痛点，比如消音筒的底部预留了排污螺塞，日常积攒的冷凝水、灰尘杂质不需要拆开整个管路就能排出，避免杂质进入罗茨主机腔体内刮伤转子型面。电机的安装座做了长条形调节孔，皮带张紧度调整时不需要完全吊开电机，松开固定螺栓就能滑动调整位置，调整到位后靠侧面的顶丝锁紧，不会出现运行过程中电机移位的问题。
