高校实训项目钢筋弯曲加工设备结构设计

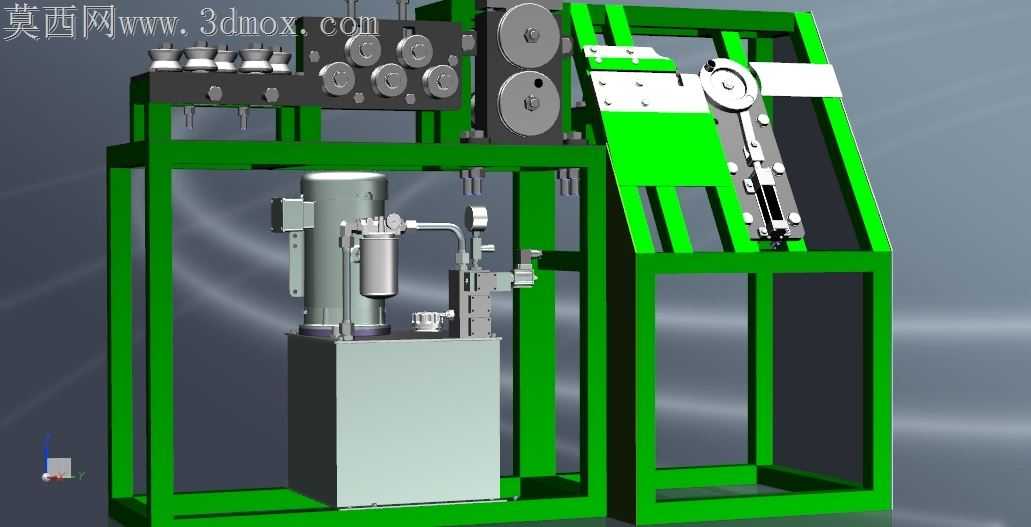

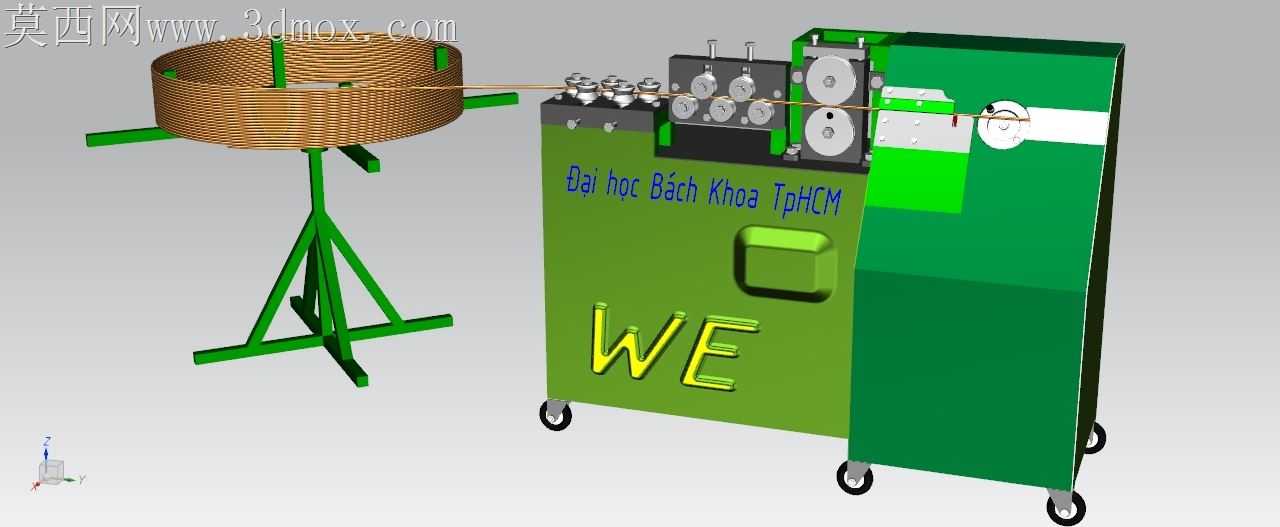

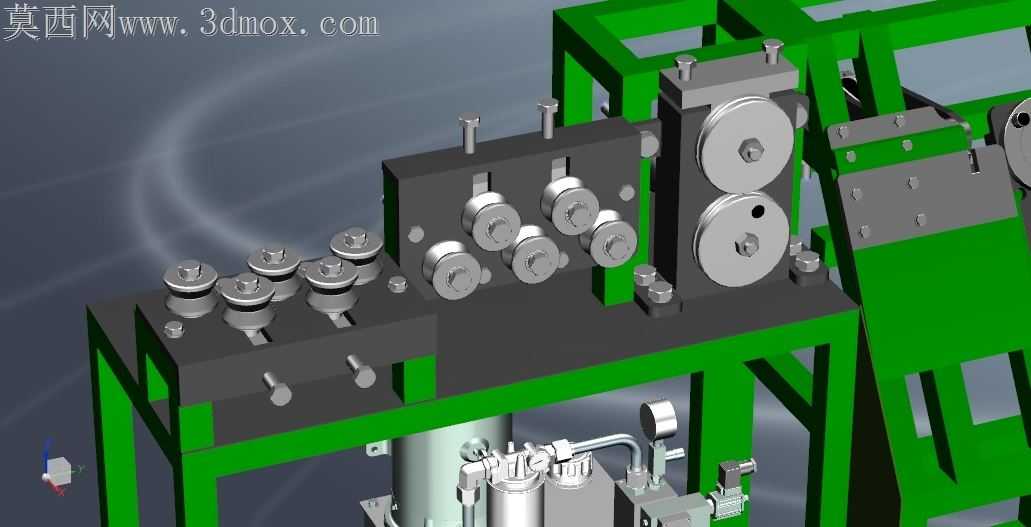

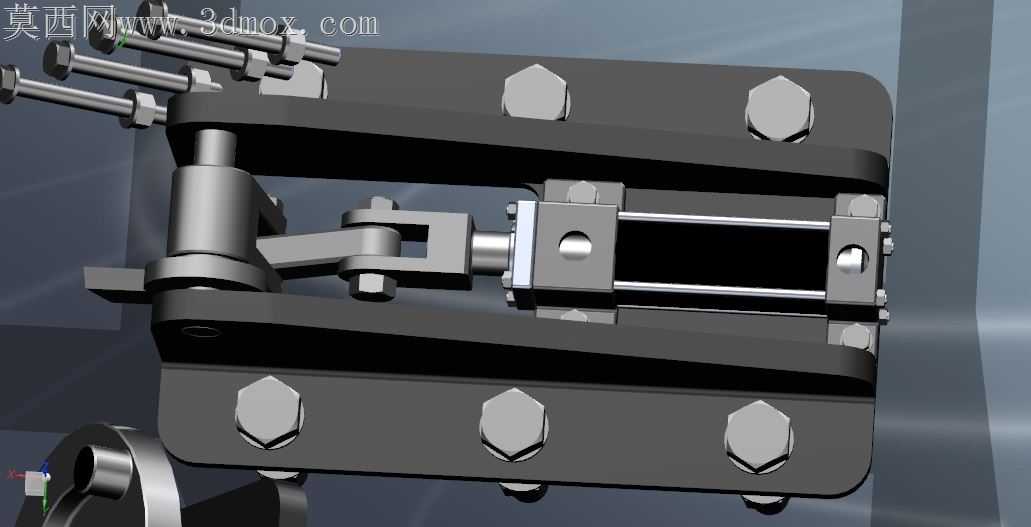

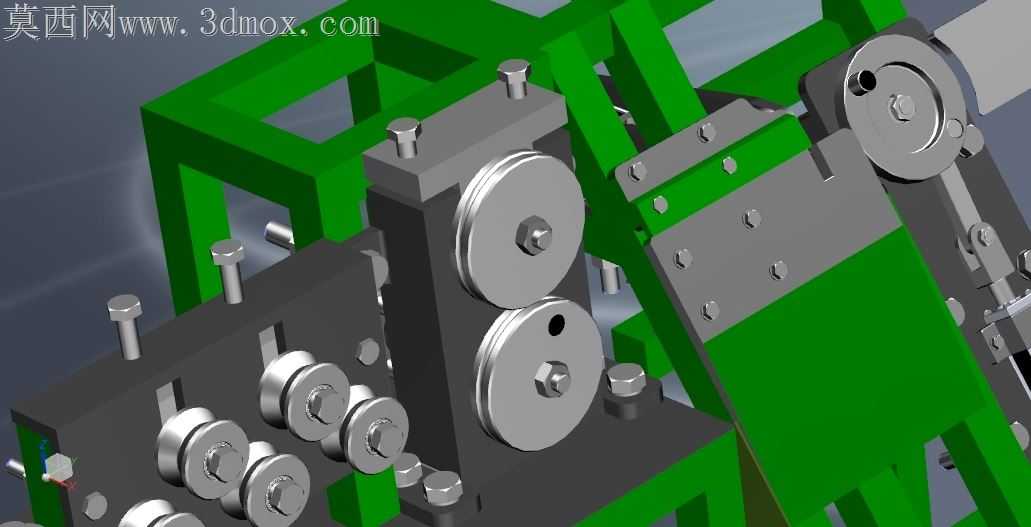

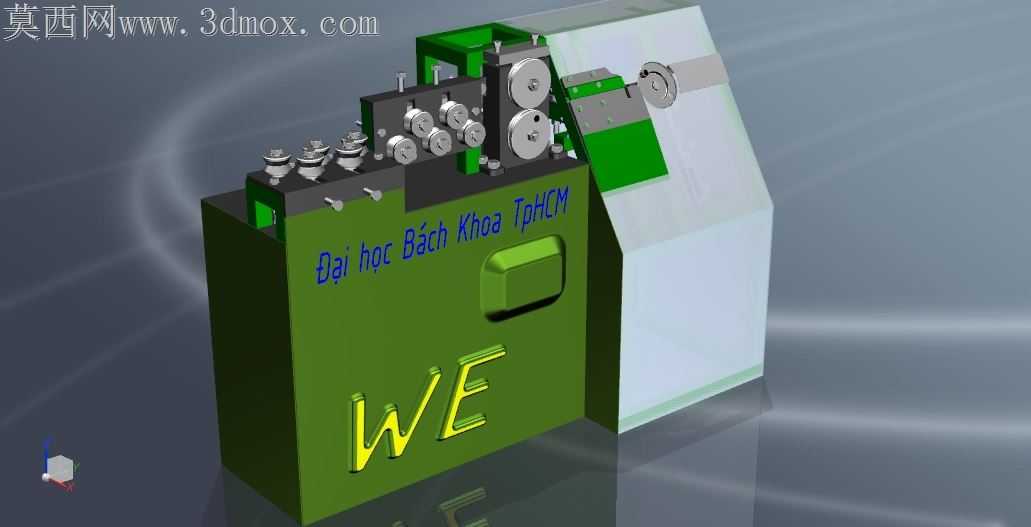

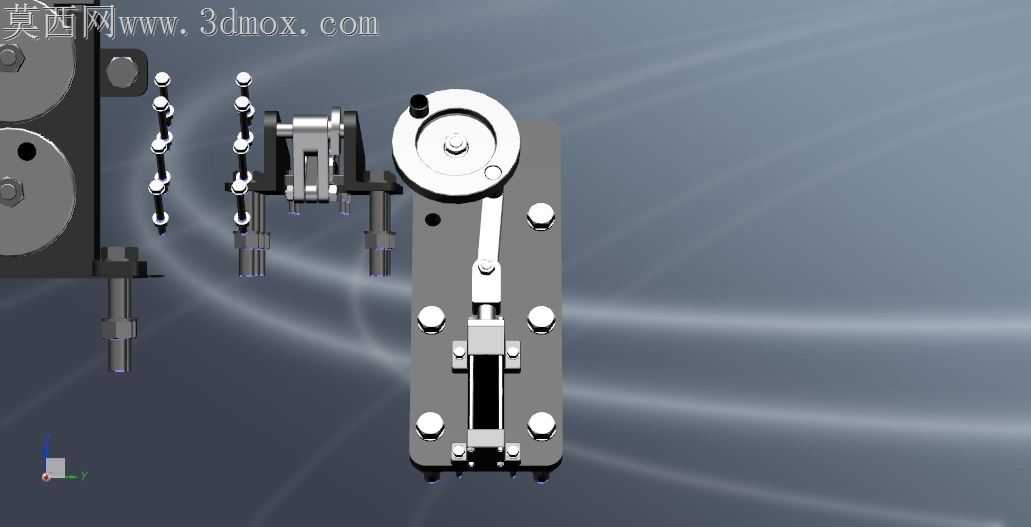

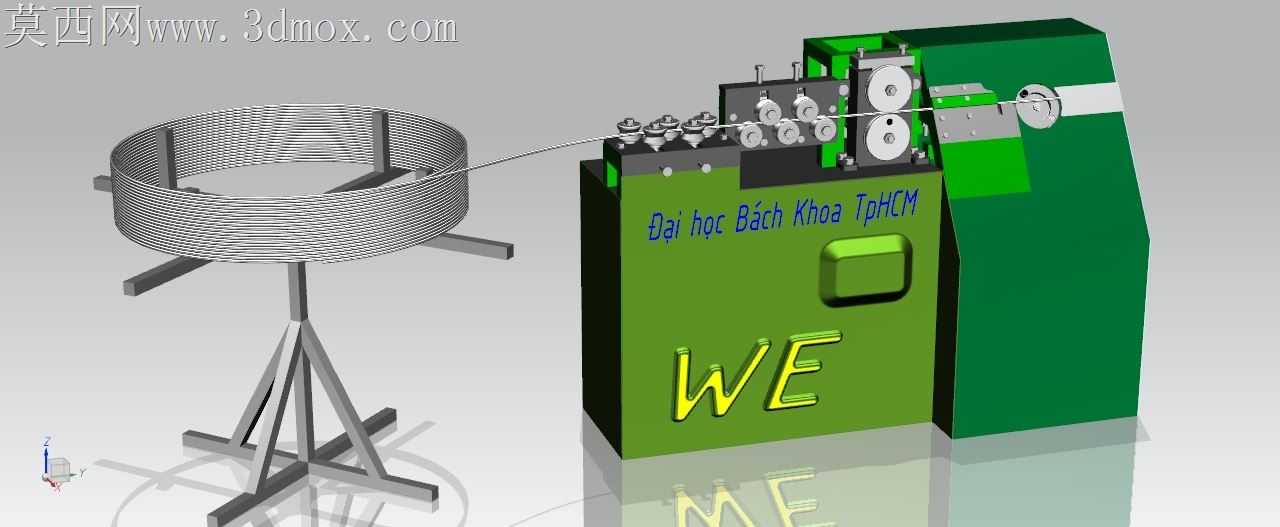

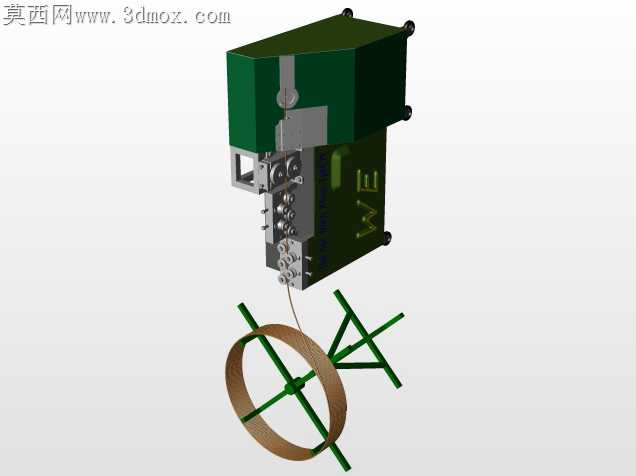

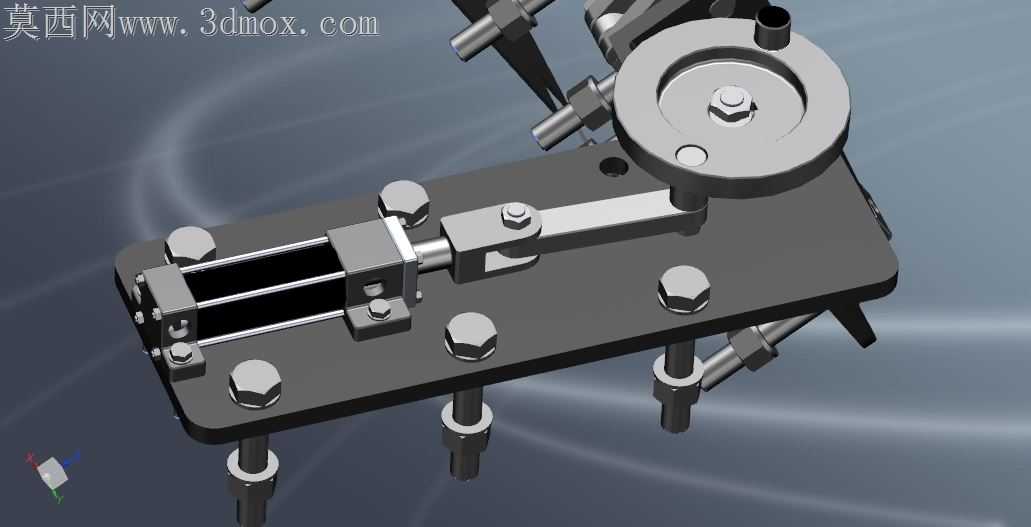

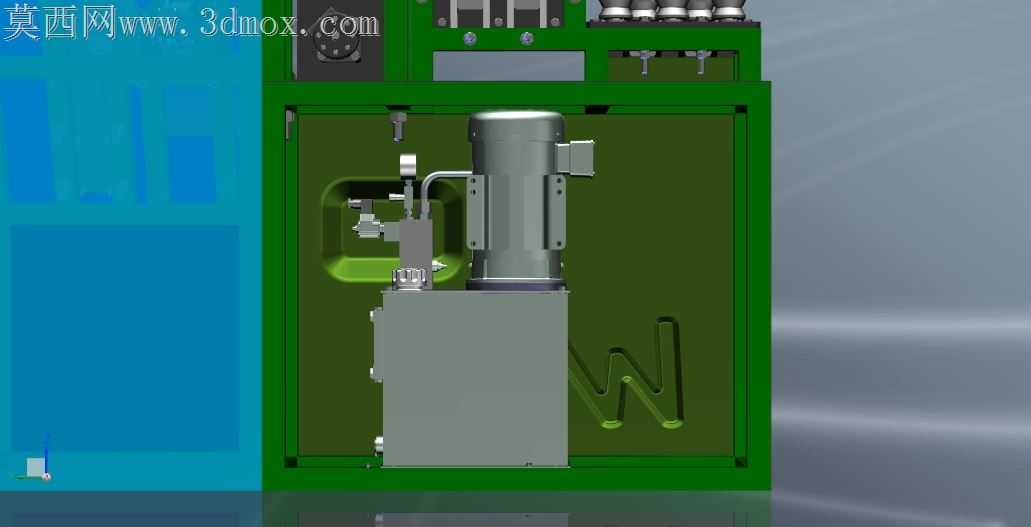

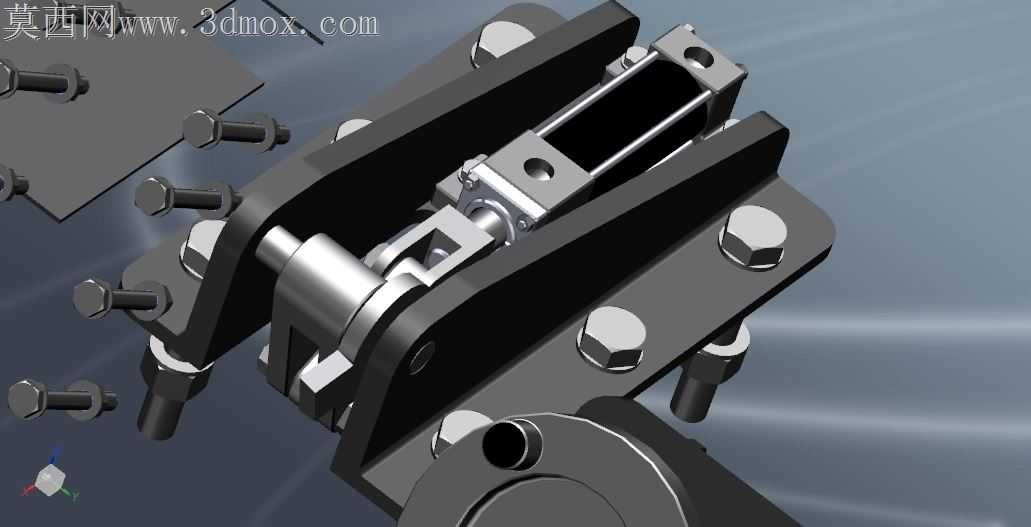

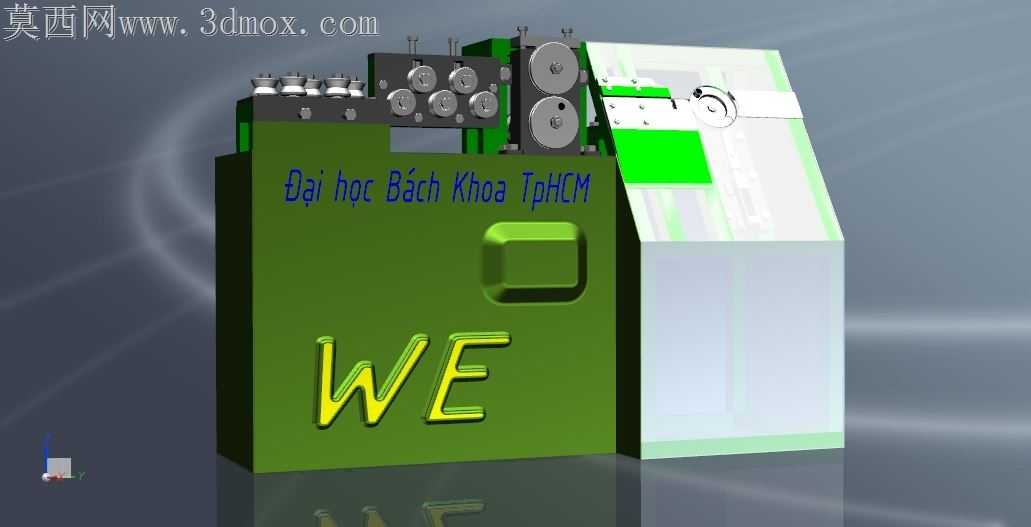

钢筋加工作业现场常遇到盘圆钢筋进料卡滞、弯曲角度偏差超差、连续作业时机构磨损快的痛点，这套钢筋弯曲设备的结构设计，从加工适配视角出发，针对现场常见的失效点做了针对性的结构调整。盘圆放料架采用三脚支撑的开式结构，没有采用常见的封闭卷筒设计，盘圆钢筋上料时不需要从端部穿入整卷钢筋，直接将整卷盘圆搁放在支架的十字托杆上即可，大幅缩短上料辅助时间，托杆边缘做了圆弧倒角处理，避免钢筋送进时被锐角刮蹭产生铁屑，这些铁屑一旦进入后续的调直辊组，会加剧辊轮磨损，甚至卡滞钢筋造成送料中断。调直进料段排布了多组错位布置的调直辊，辊轮的压紧间隙没有做成统一固定值，靠近放料架的前两组辊轮间隙略大于钢筋直径0.2mm，能适应盘圆钢筋自然形成的大曲率弯曲，不会因为强行压直造成钢筋表面产生压痕，靠近弯曲工位的后几组辊轮间隙逐步收窄到与钢筋直径间隙0.05mm，保证进入弯曲工位的钢筋直线度满足加工要求，不会因为钢筋自身翘曲造成弯曲长度尺寸偏差。弯曲执行端的定位挡块做了快换结构设计，不同直径的钢筋弯曲时，挡块的受力接触面弧度不同，快换结构不需要拆解整个机头，只需要松开侧面的紧定螺钉就能更换对应规格的挡块，适配不同加工批次的钢筋规格切换需求。设备外壳的钣金折弯边做了内嵌式的走线槽，所有控制线缆都藏在折弯边形成的空腔内，不会因为现场加工产生的钢筋碎屑飞溅割破线缆，也避免线缆外露勾挂到送进的钢筋造成安全隐患。设备侧面的操作按钮做了凸起的防护边，现场作业时工人常戴劳保手套操作，防护边能避免误触相邻按钮造成加工失误，按钮的按压行程做了适配调整，戴厚手套时也能清晰感受到按压反馈，不会出现按动无响应的情况。放料架的底部支撑脚做了加宽的接触平面，整卷盘圆钢筋重量较大，普通窄支撑脚在车间水泥地面上容易压出凹痕，甚至放料架倾斜造成钢筋散卷，加宽支撑脚能分散压强，即使地面略有不平整，也能保证放料架的稳定性，不需要额外做地脚固定，方便车间内根据加工需求挪动设备位置。钢筋导出的导向嘴做了硬质合金镶套，钢筋连续送进时和导向嘴的摩擦频率极高，普通钢制导向嘴使用一周就会磨出沟槽，造成钢筋送进方向偏移，硬质合金镶套的耐磨性是普通钢材的数十倍，长期使用也能保证导向精度，减少易损件更换频率。
