便携医用磁共振监护仪外观结构设计

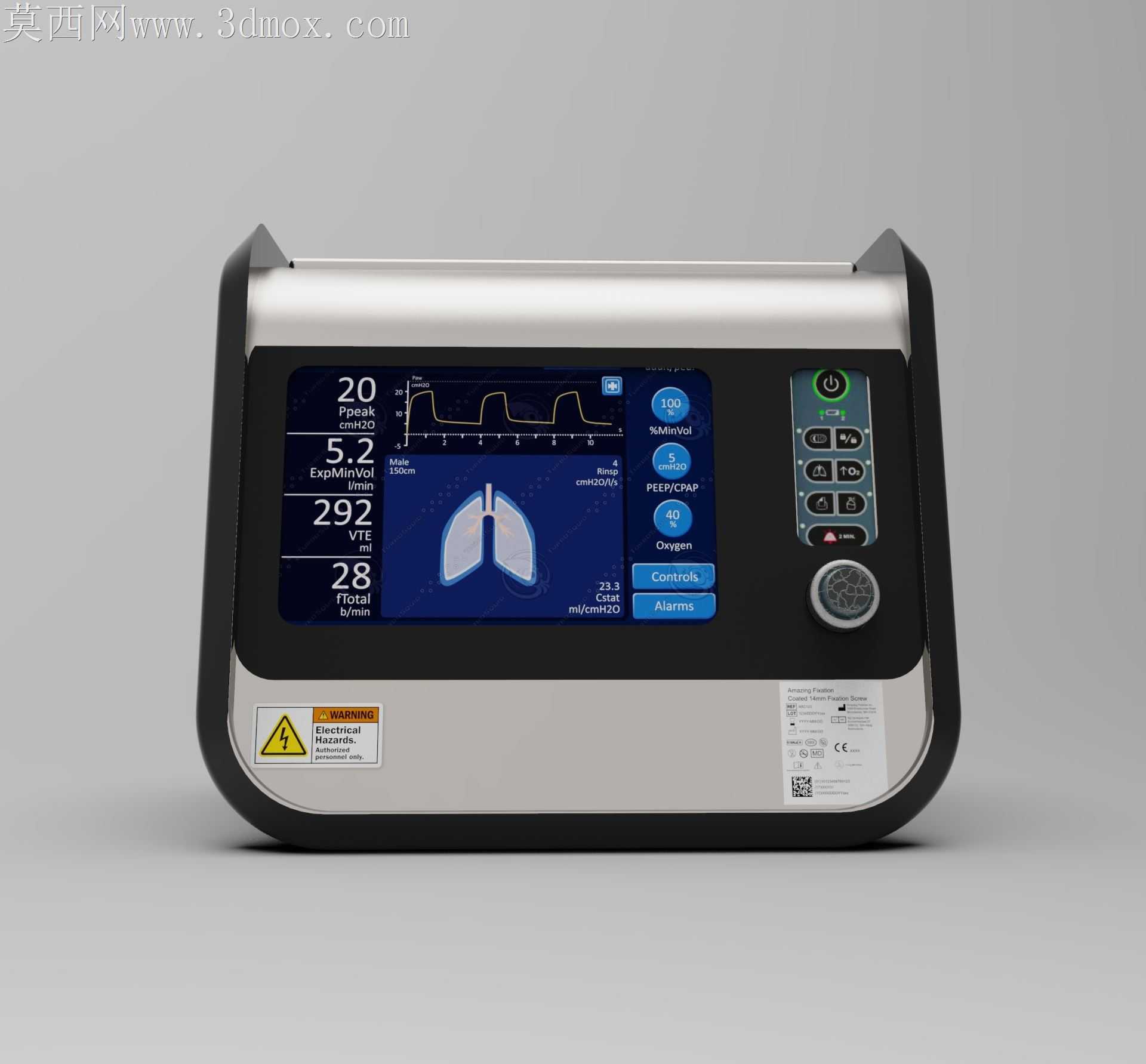

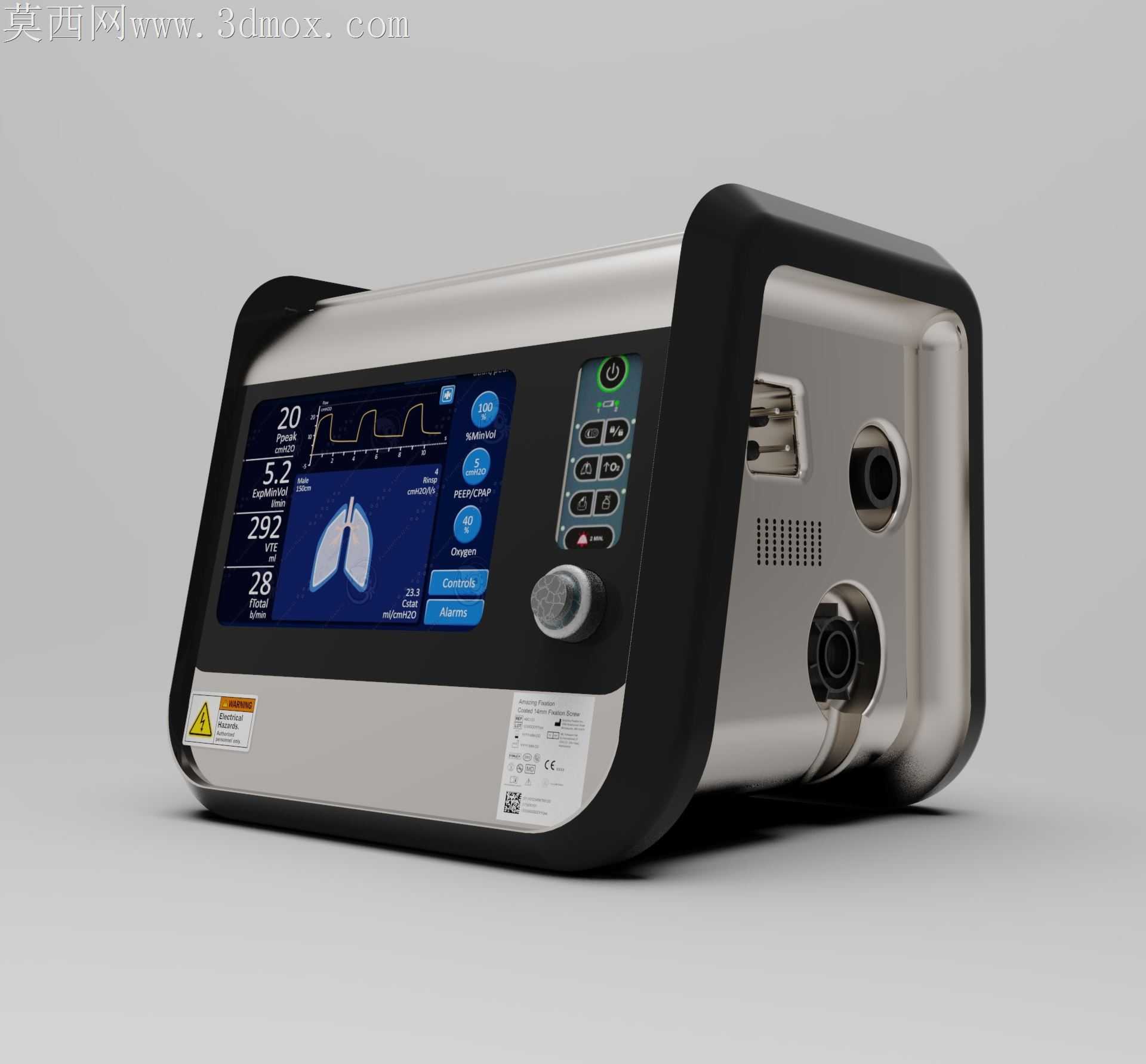

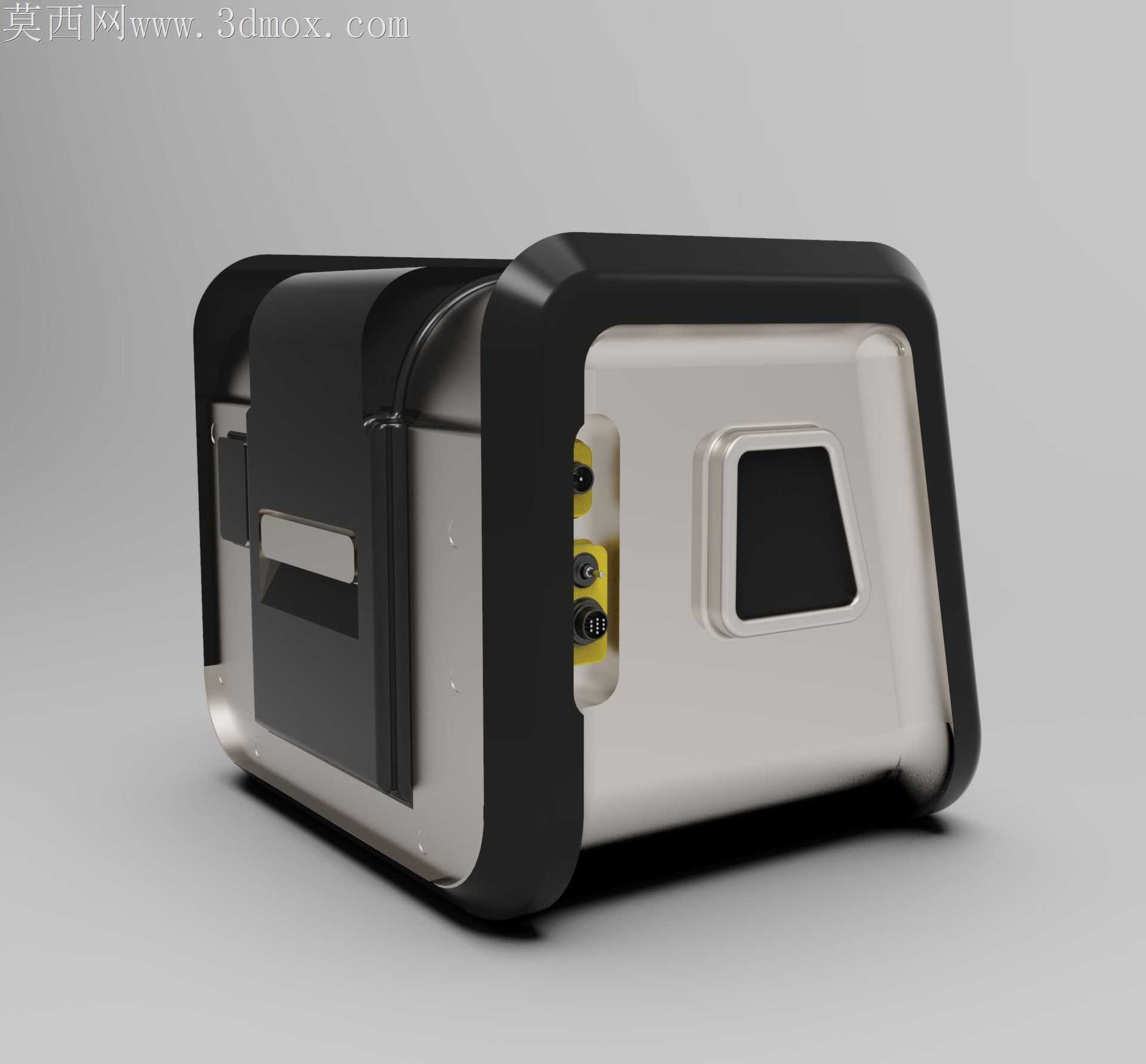

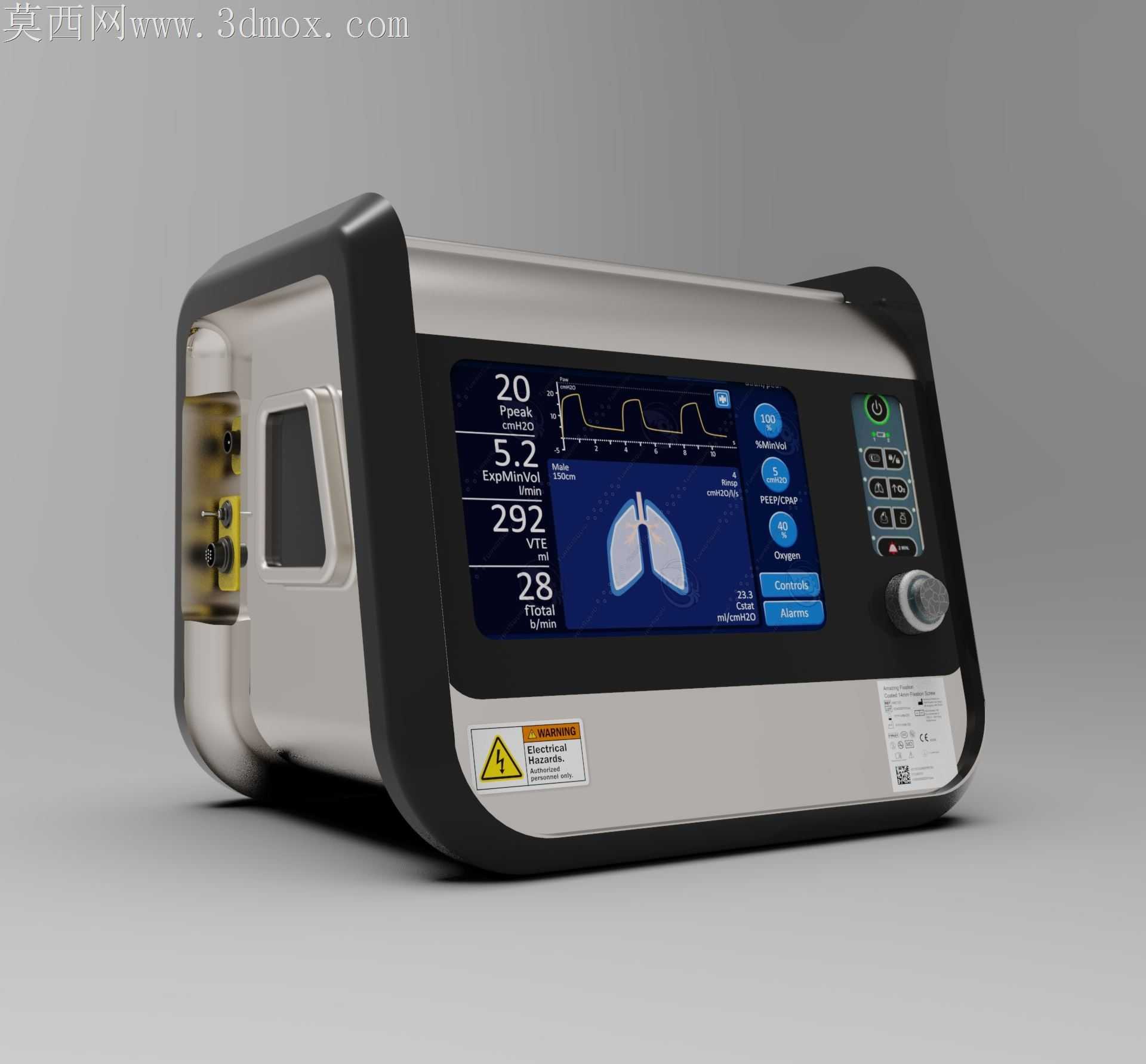

医用监护设备的落地加工常卡在外壳防护与操作便捷性的矛盾点上，这款便携磁共振监护仪的结构设计刚好踩中了临床场景的核心需求。边角的全包覆软胶防撞结构不是单纯的外观装饰，软胶层与内部金属框架的嵌合间隙控制在0.15mm以内，既不会因为间隙过大出现积灰藏污的卫生死角，也不会因为过盈量太大导致装配时软胶被挤压变形，日常转运中碰到病床护栏、墙面拐角时，冲击力能通过软胶层均匀分散到内部框架，不会直接传导到屏幕和内部传感元件。正面操作区的屏幕倾角做了12度的仰角处理，这个角度不是随意设定的，是匹配病床旁站立操作时的视线高度，不用刻意低头或者抬手就能看清所有参数，屏幕周边的物理按键做了0.8mm的凸起高度，戴医用乳胶手套操作时也能清晰感知按键边界，不会出现误触。侧面的快拆检修盖采用了隐藏式卡扣结构，没有外露的螺丝孔，日常消毒擦拭时不会有液体顺着螺丝缝隙渗入设备内部，卡扣的解锁力度设置在15N，需要用专用工具才能拆开，避免日常使用中意外松脱。设备左侧的接口区做了内凹2mm的沉台设计，插头插入后接口根部不会突出外壳平面，转运过程中不会因为磕碰导致插头弯折或者接口松脱，沉台边缘的圆角做了R3处理，插拔线材时不会刮伤医护人员的手套或者手部。正面的警示标识区域做了微凹的沉面处理，标识粘贴后不会因为日常擦拭被磨掉，标识周边的缝隙做了密封胶填充，消毒液体不会渗入标识下方造成标识起翘。顶部的提手位置做了贴合手掌弧度的曲面处理，提手与外壳的连接转轴做了阻尼限位，提起设备时提手不会随意晃动，放下时提手能自动贴合外壳侧面，不会突出外壳占用额外空间。设备底部的四个防滑脚垫高度设置为3mm，既能保证设备放置在倾斜的治疗车上不会滑动，也能让底部与放置面留出足够的散热间隙，长时间运行时内部电路产生的热量能顺着间隙自然散出，不用额外增加散热风扇带来的噪音问题，适配磁共振检查室需要低噪音的环境要求。
