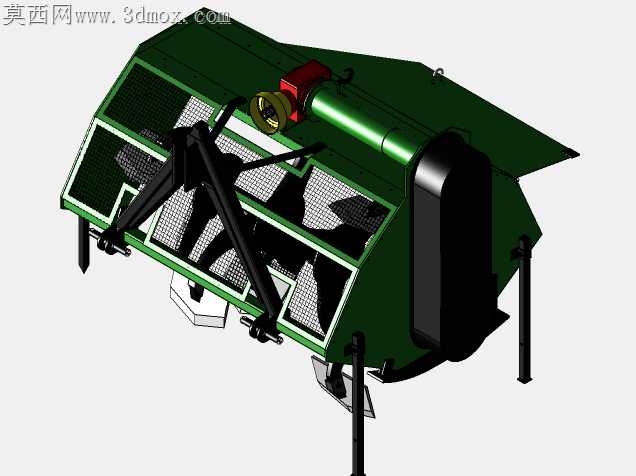

农用旋耕土壤耕作作业设备结构

田间作业时旋耕部件最容易碰到的问题，是刀轴缠草、护板变形、悬挂架受力开裂，这套结构在设计时就把这些工况痛点嵌进了每一处细节里。侧传动箱的安装座做了加厚凸台设计，不是简单把箱体贴在机架侧板上锁螺丝，凸台嵌入侧板预留的沉槽里，螺栓锁紧后传动箱不会因为长期受刀轴反扭出现滑移，哪怕碰到硬土块闷车，反冲力也能顺着凸台分散到整个机架框架，不会集中在连接螺栓孔位造成孔位撕裂。上部的护罩没有用整面薄钢板弯折，而是加了网格状的加强筋网面，既可以挡住耕作时飞溅的土块，又能让作业时带起的杂草碎叶从网孔漏出，不会积在护罩内壁增加整机负重，网面和主护板之间留了3毫米的间隙，焊接时不会因为热变形导致护板翘曲，后续补漆维护也能伸进喷枪处理焊缝位置。三点悬挂的连接臂没有用等截面型材，靠近上悬挂点的位置做了变截面加厚，作业时拖拉机的提升力全部作用在这个点位，普通等截面臂长期提升降落会在焊缝位置出现疲劳裂纹，变截面设计把应力分散到臂身整体，连接销孔内嵌了耐磨衬套，销子和衬套的配合公差选了H8/f7间隙配合，挂接时不用硬撬就能对准拖拉机悬挂点位，作业时的晃动量又能控制在合理范围，不会因为间隙过大造成整机晃荡。刀轴两侧的支撑杆做了可调节的伸缩结构，不同耕深需求时不用更换支撑件，只要松开锁销调整支撑杆伸出长度就能限定耕深，支撑杆底部的撑脚做了加宽的弧面，停放在硬地面时不会陷进土里，转场时撑脚能向上翻折贴在机架侧面，不会刮蹭田埂或者路面。传动部位的安全护罩做了快拆式的卡扣连接，日常检查皮带张紧度或者更换传动件时，不用拧下一圈螺丝，掰开卡扣就能取下护罩，护罩边缘卷了一圈圆边，拆装时不会割伤维修人员的手。罩壳顶部的传动连接座做了定位止口，和配套的动力输出轴对接时，止口先卡入定位再锁螺栓，不会出现同轴度偏差导致的传动抖动，连罩壳上预留的吊环位置都选在了整机重心正上方，车间吊装或者田间转场吊装时，整机能保持水平状态，不会倾斜磕碰刀齿。
