NASA竞赛用指关节式胶囊弹射装置结构设计

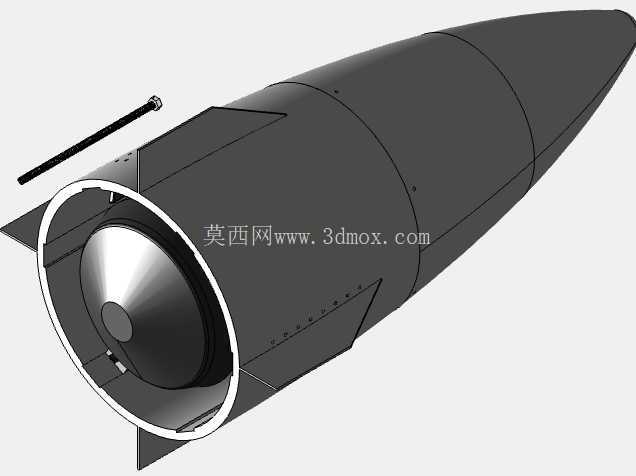

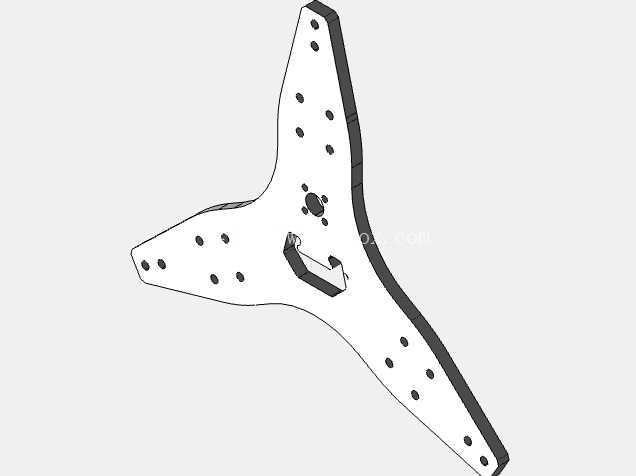

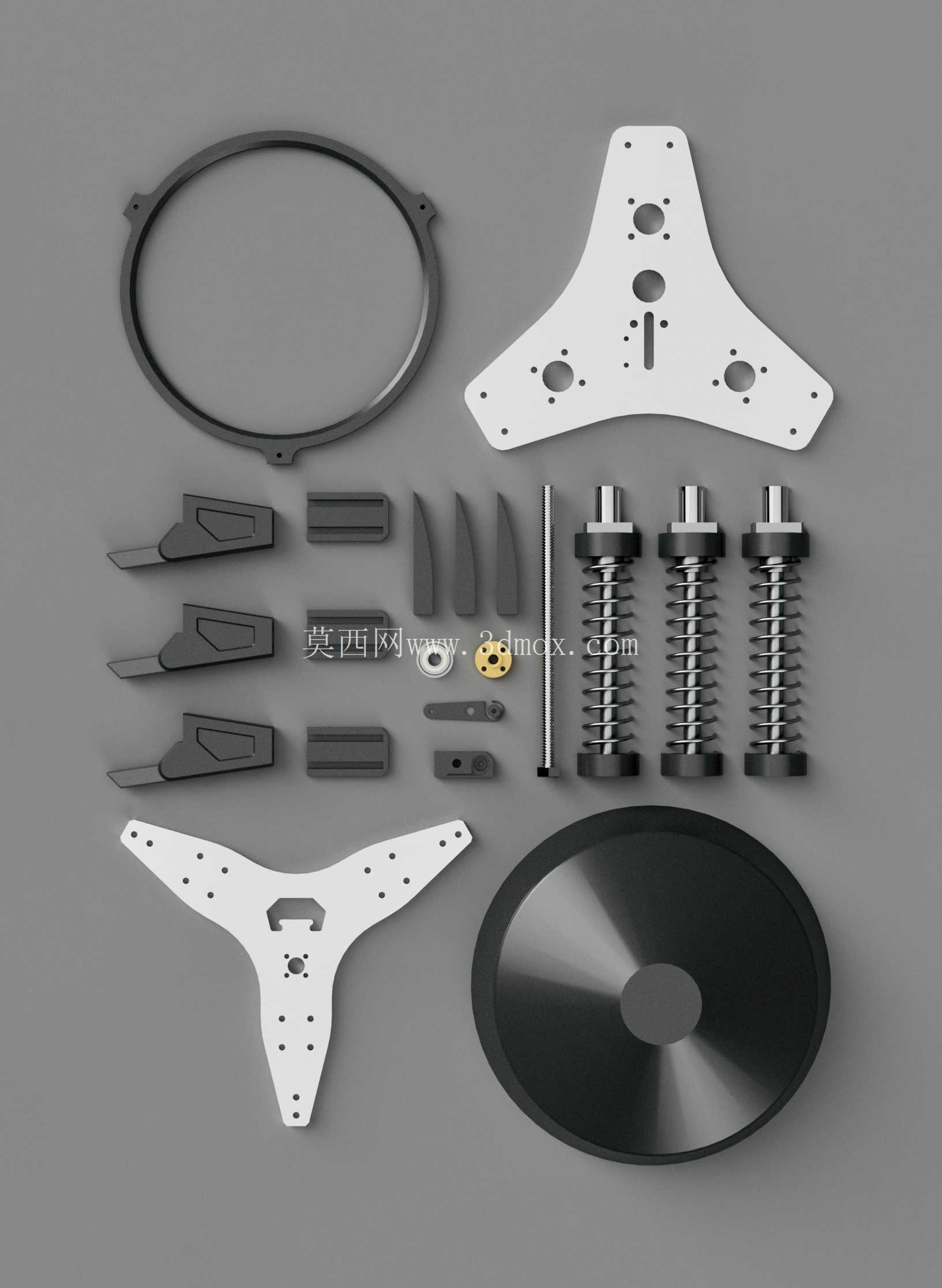

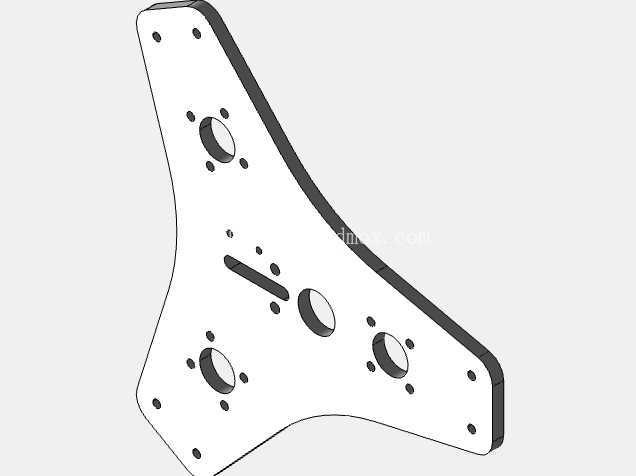

这套弹射机构的设计初衷，是为高速竞赛场景下的轻量化载荷投放提供低扰动释放方案，核心思路参考了棒球运动中指关节球的零旋转飞行特性，避免载荷释放后因自旋产生轨迹偏移，保障投放精度。整套机构采用模块化拆分设计，主体承载结构选用两块标准铝板加工成型，降低非标加工成本的同时，也保证了整体结构的刚度冗余，适配高过载发射工况的受力需求。

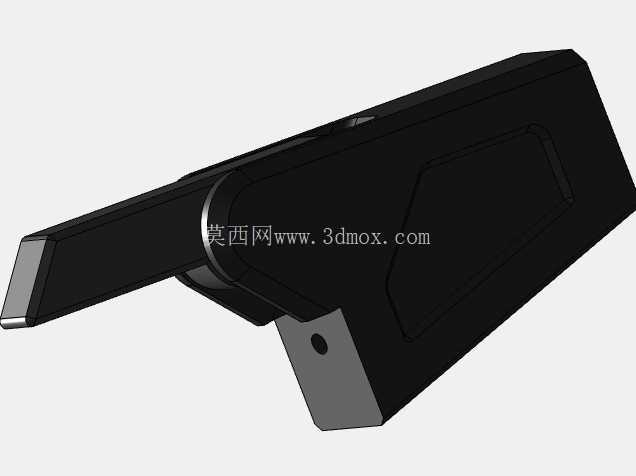

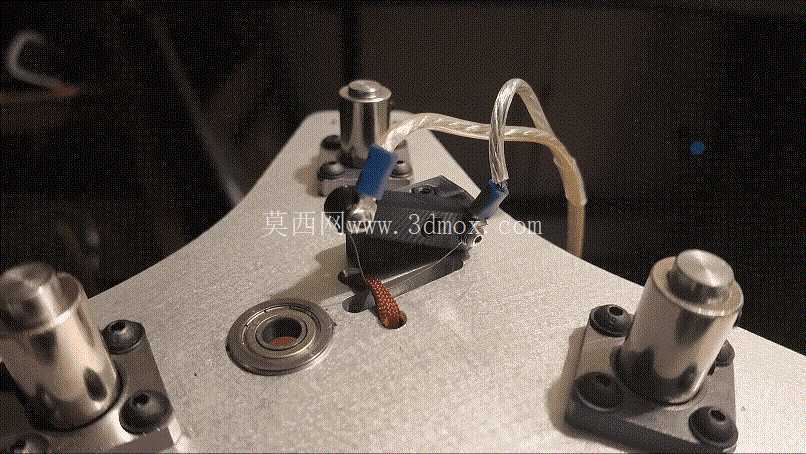

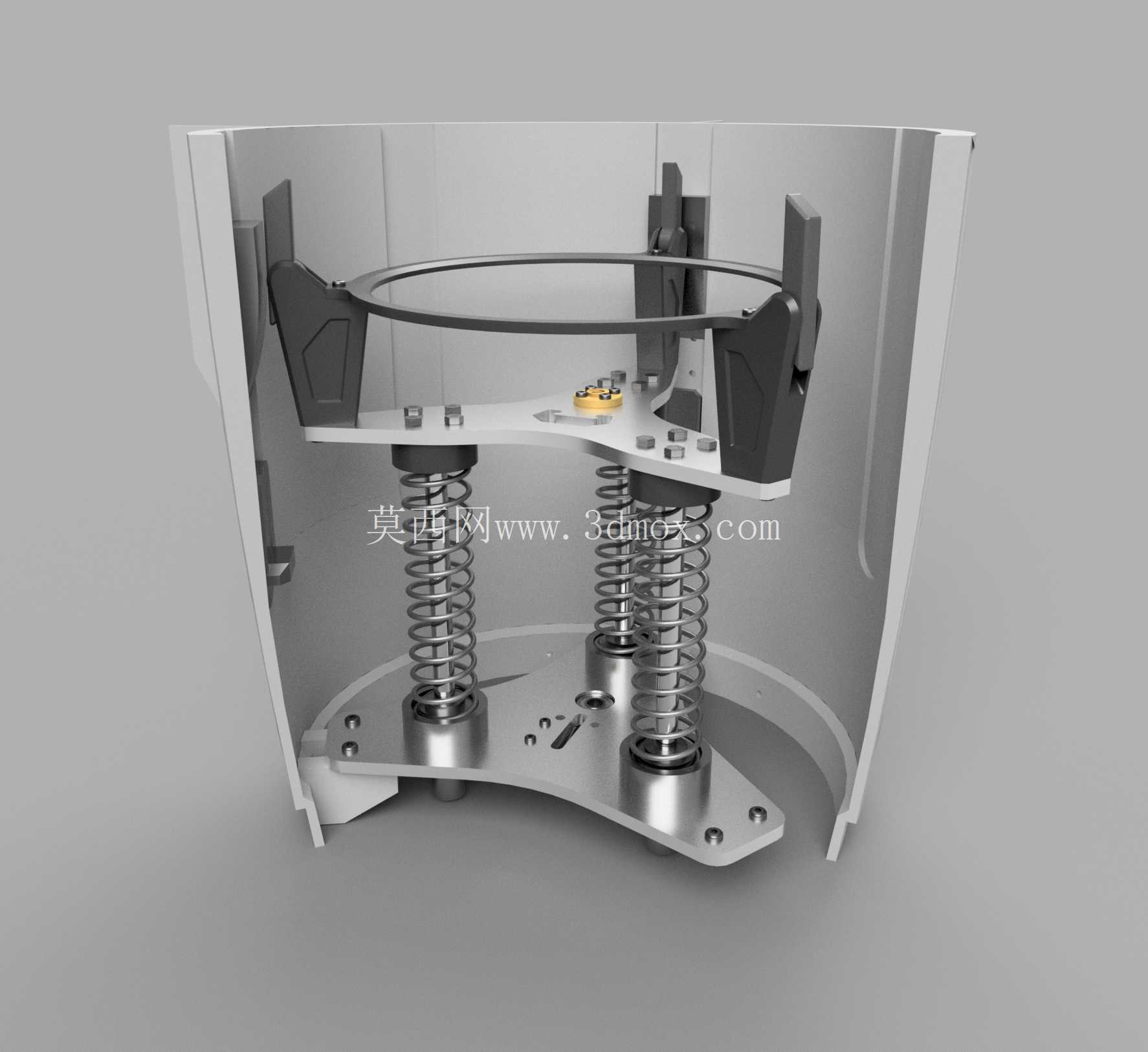

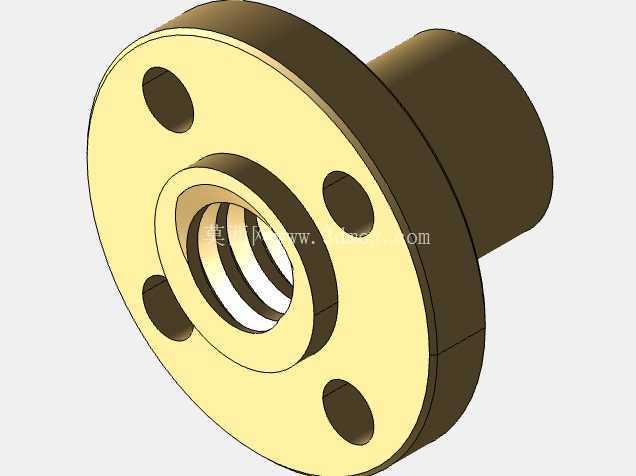

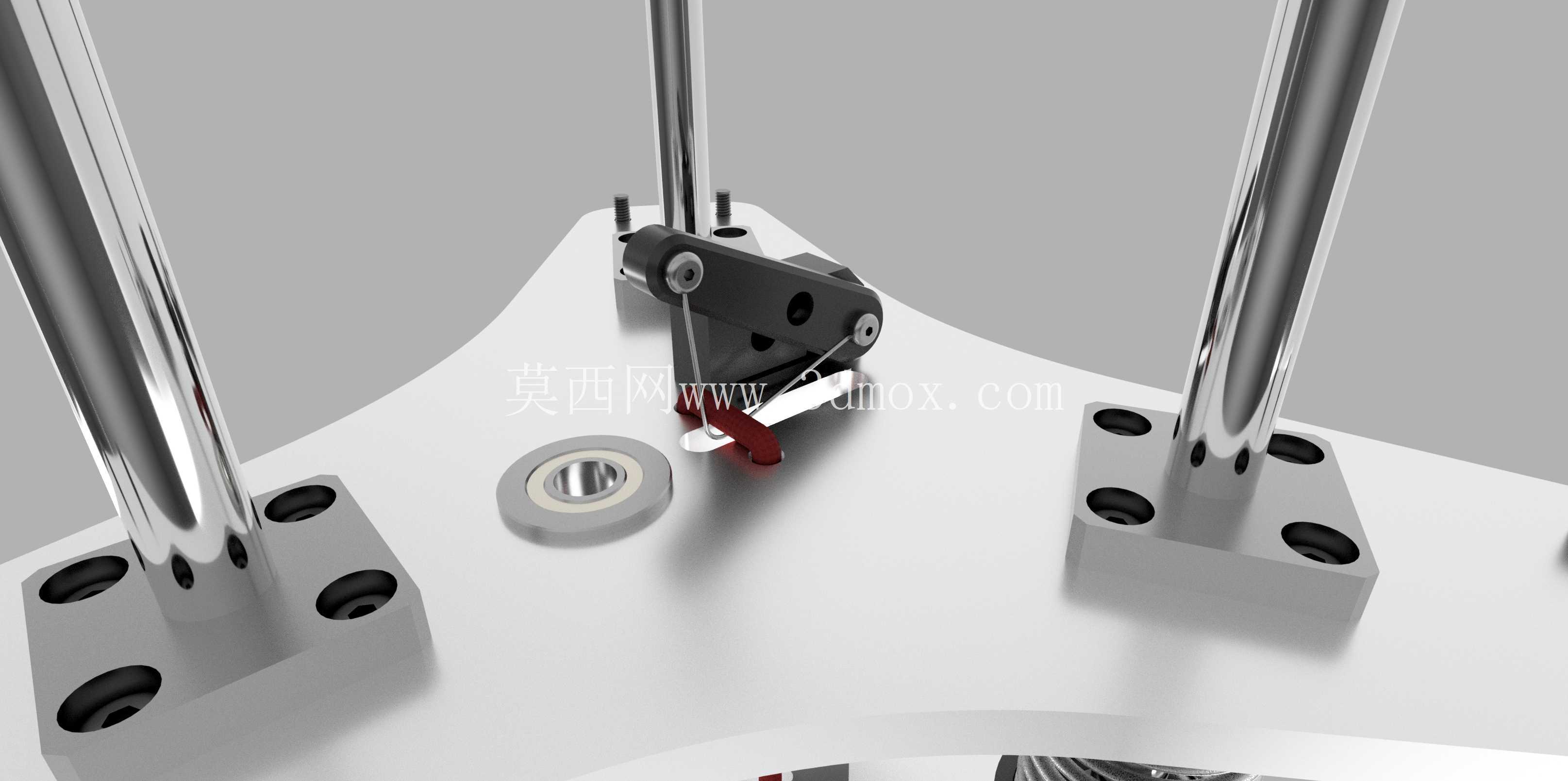

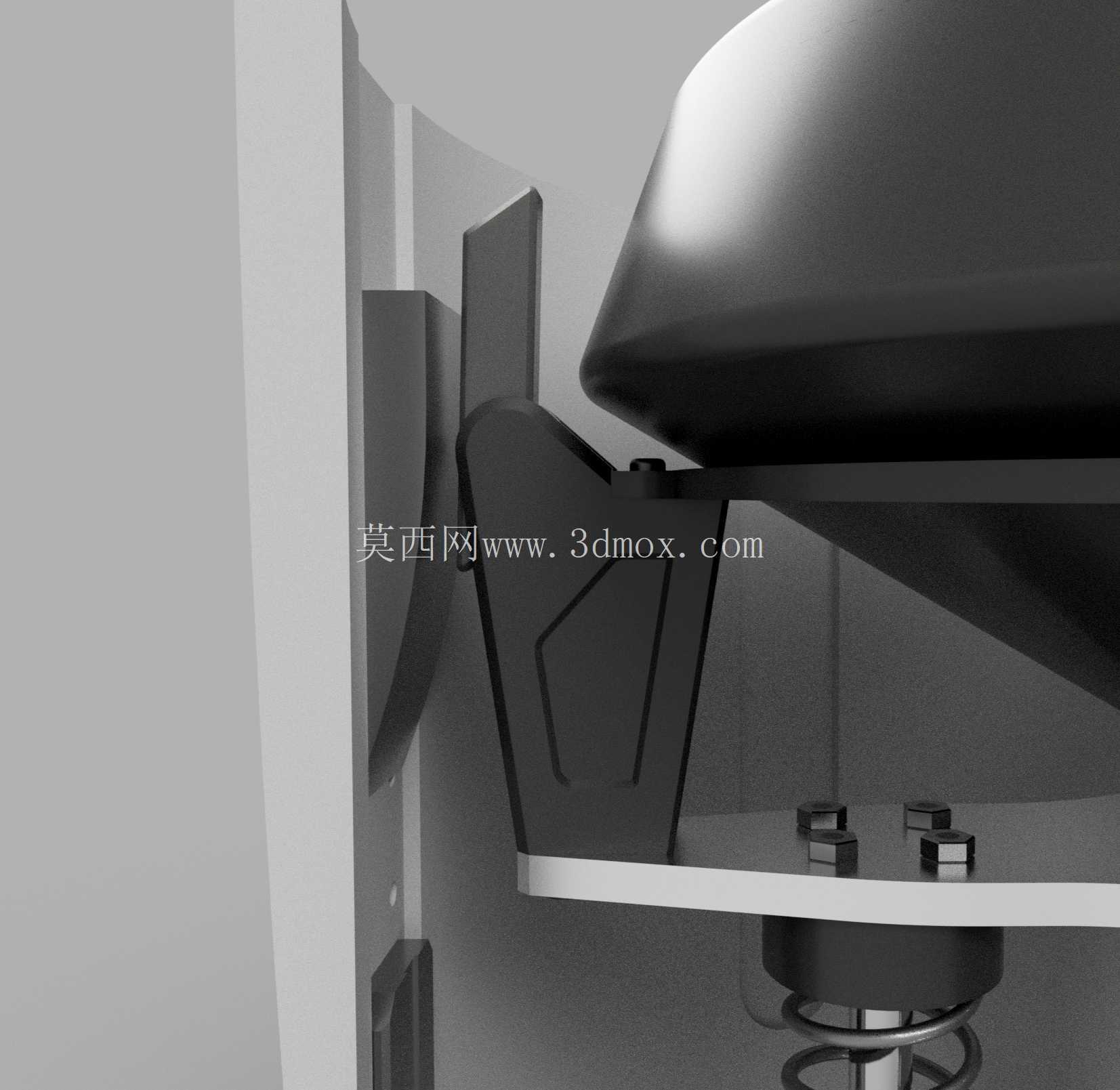

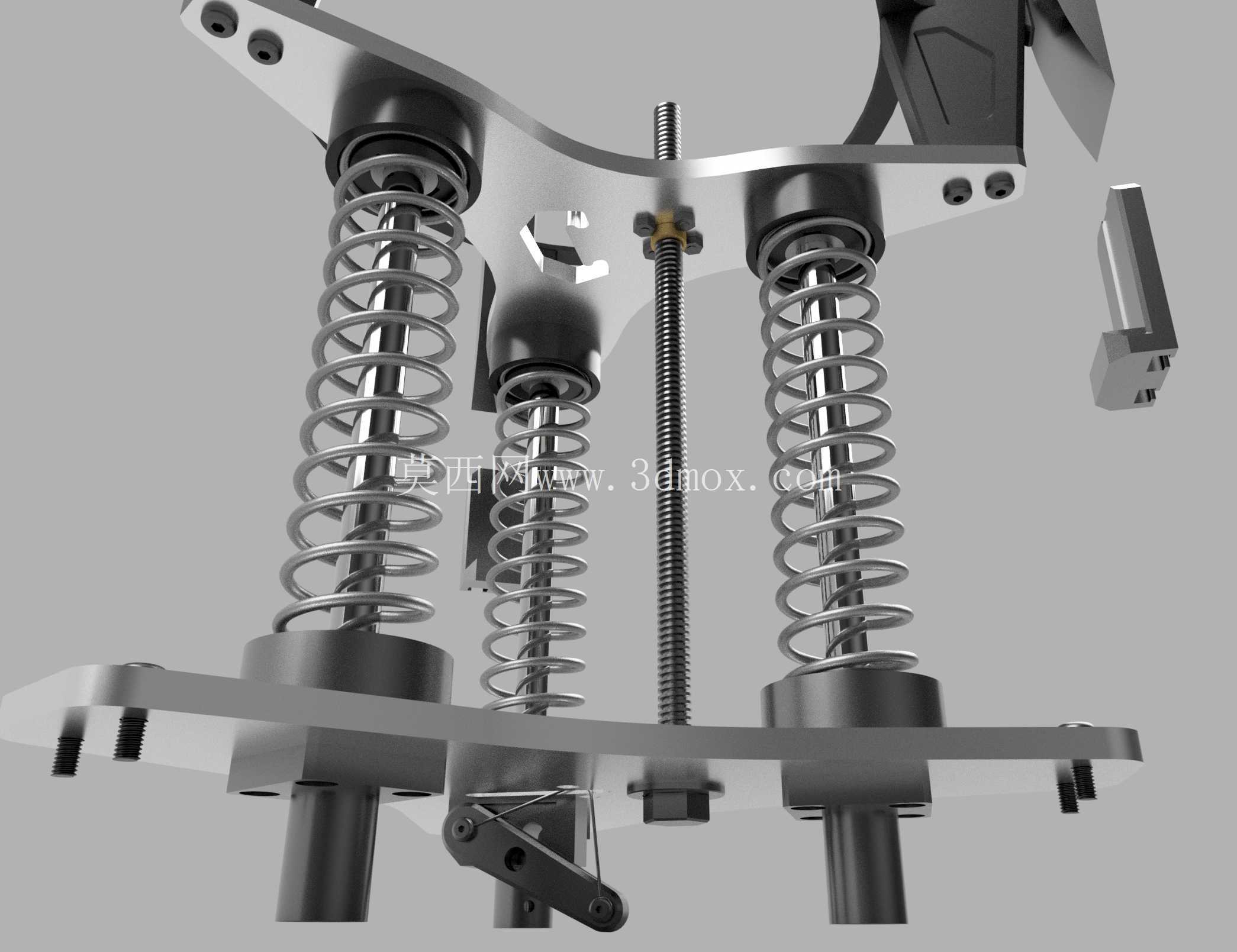

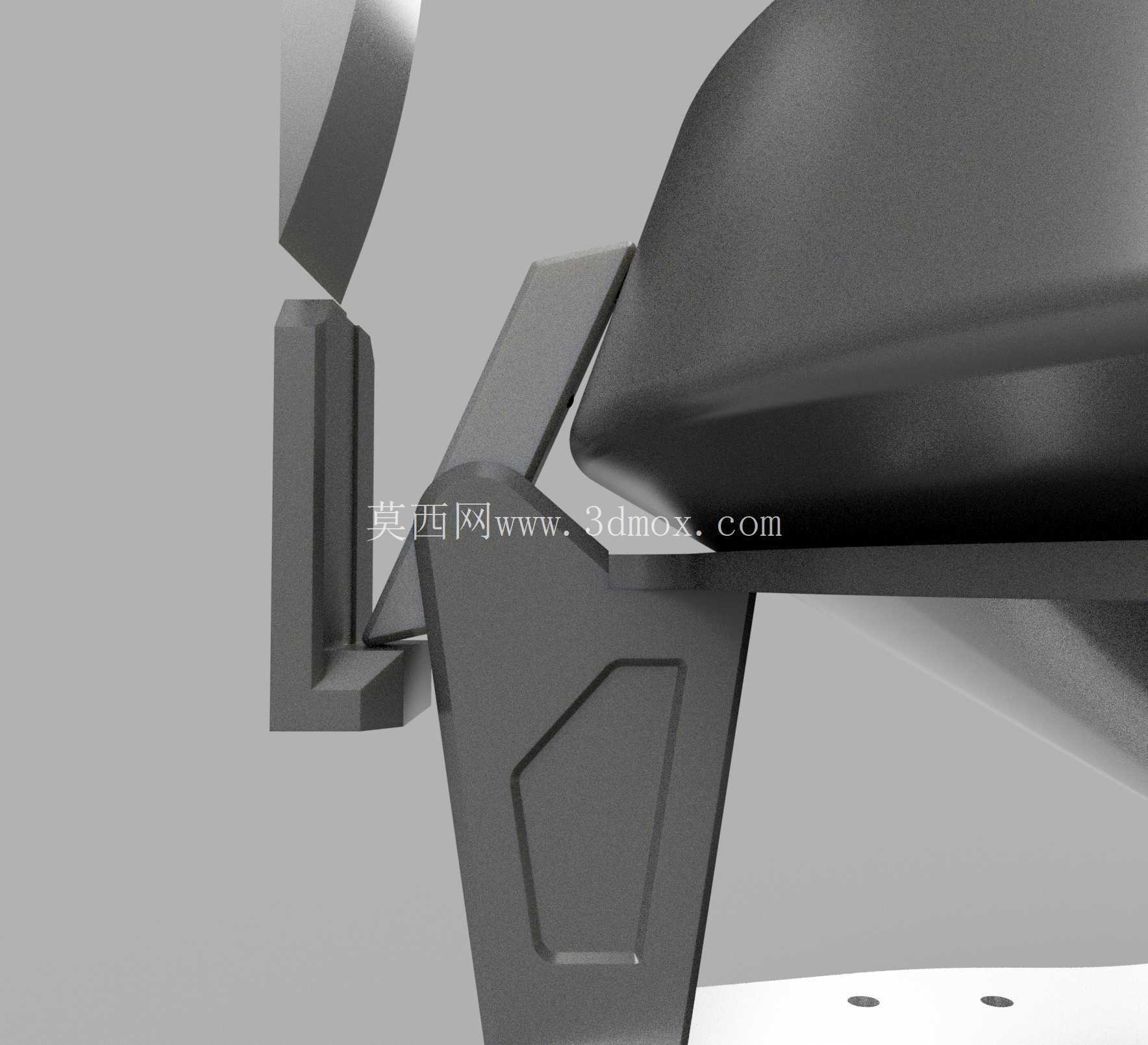

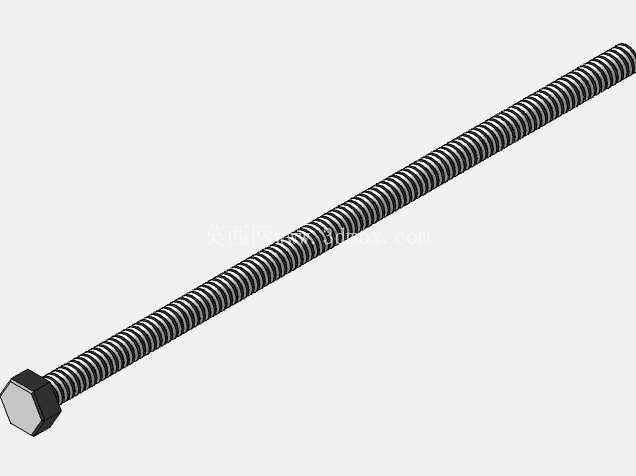

从功能实现逻辑来看，整套系统依靠弹簧蓄能完成动力输出，加载环节采用通用8毫米丝杠工具完成，无需定制专用工装，现场操作门槛低，适配野外或试验场的快速调试需求。载荷释放环节采用镍铬合金线作为切断执行元件，配合原位3D打印制作的闩锁结构完成锁止，合金线切断触发的响应速度快，在高海拔低气压、低温环境下也能保持稳定的触发可靠性，不会出现机械锁止结构常见的卡滞、粘连问题。闩锁结构在设计时特意做了释放路径避让处理，载荷弹出过程中不会与锁体产生额外摩擦，避免摩擦阻力改变载荷初始出射速度与姿态，保证每次发射的初始状态一致性。

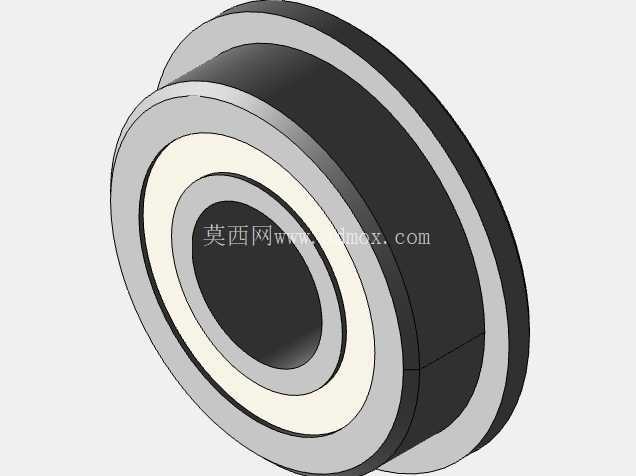

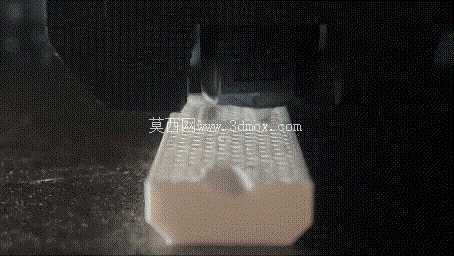

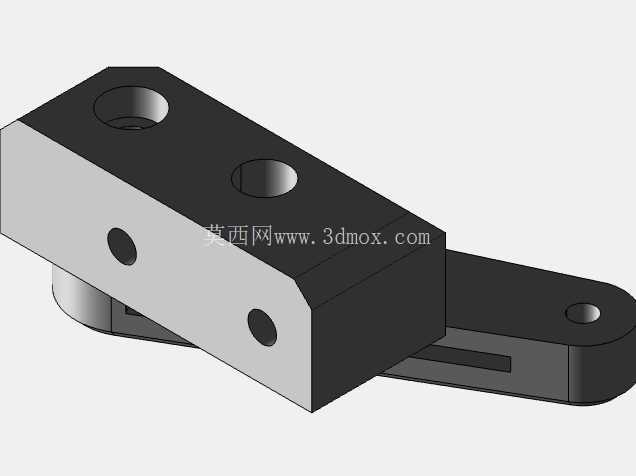

在安装边界与尺寸适配方面，整套机构的承载空间完全匹配0.425kg规格的胶囊类载荷，实测出射速度稳定在4.94m/s，速度波动范围控制在5%以内，满足竞赛场景下的投放精度要求。线性运动组件全部选用市售标准件，无需单独定制加工，替换维护成本低，定制定位与支撑部件采用消费级3D打印结合CNC精加工的方式制作，既可以通过3D打印快速完成结构迭代验证，关键受力面通过CNC加工保证尺寸精度与装配公差，平衡了原型制作周期与结构可靠性。

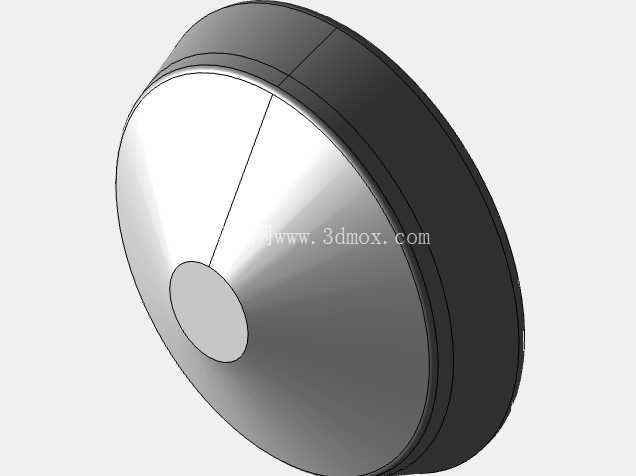

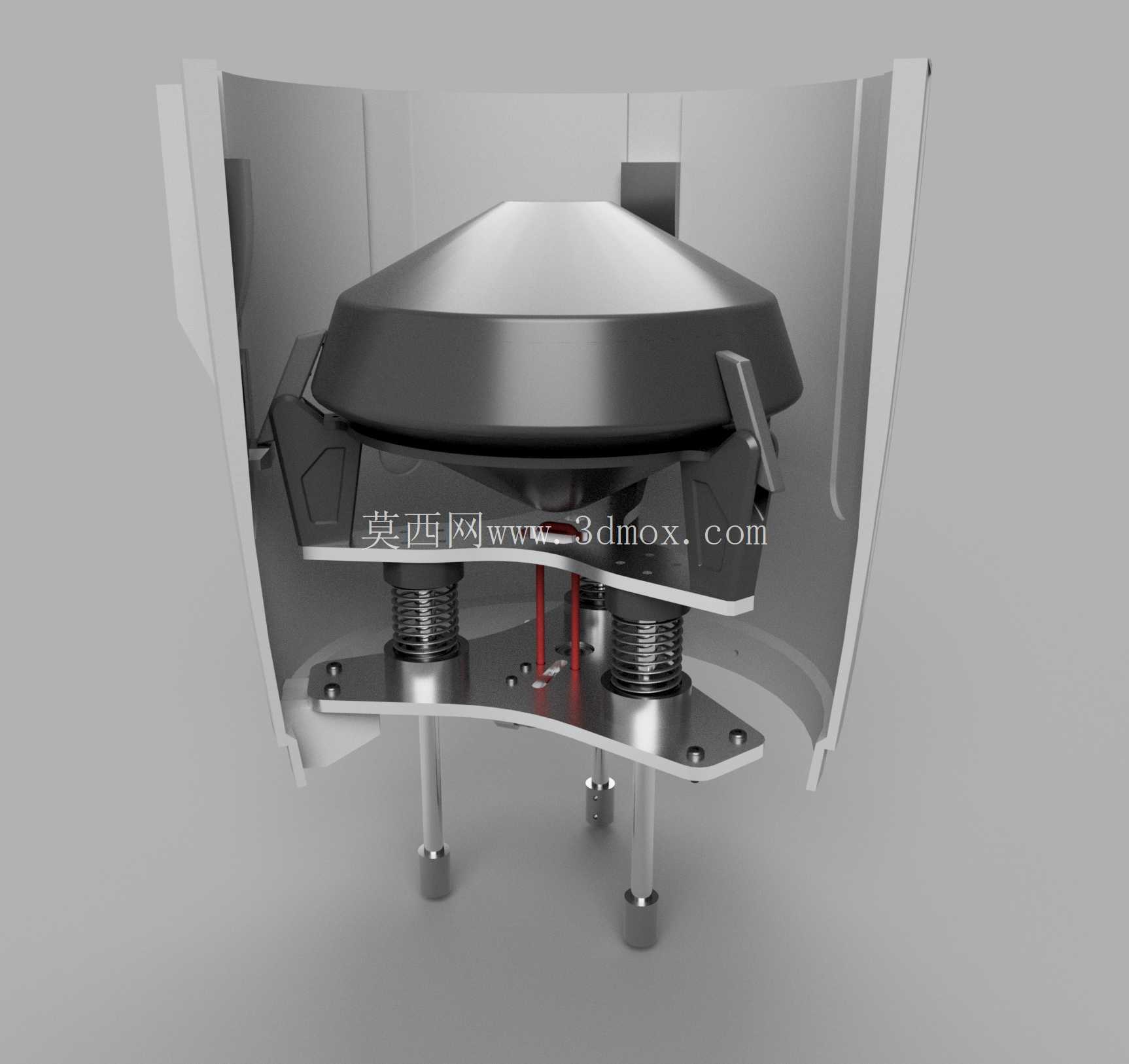

从实际应用场景拓展来看，这套机构的结构逻辑不仅适配竞赛类载荷投放，经过简单调整载荷舱尺寸与弹簧刚度，也可适配小型应急物资抛投、低空试验载荷释放等场景，整体结构没有复杂的传动链路，零部件数量少，日常维护仅需检查弹簧预紧力与合金线的损耗情况即可，长期存放也不会出现液压、气动类发射机构常见的密封老化、介质泄漏问题。结构设计时特意将所有运动部件的行程做了硬限位处理，即使出现误触发情况，运动部件也不会脱出机构本体造成安全隐患，加载过程中丝杠与弹簧座的配合面做了导向倒角，对位操作无需额外工装辅助，单人即可完成加载与载荷装填作业。胶囊支撑结构采用对称式布局，载荷周向定位间隙控制在0.2mm以内，发射前不会出现晃动偏移，出射瞬间的受力均匀，进一步降低了载荷出射后的姿态偏转概率。整套机构的外露部件全部做了圆角处理，没有尖锐凸起，装配与搬运过程中不会划伤操作人员，铝合金主体表面做了硬质阳极氧化处理，耐磨抗腐蚀，在户外试验环境下长期使用也不会出现锈蚀问题。
