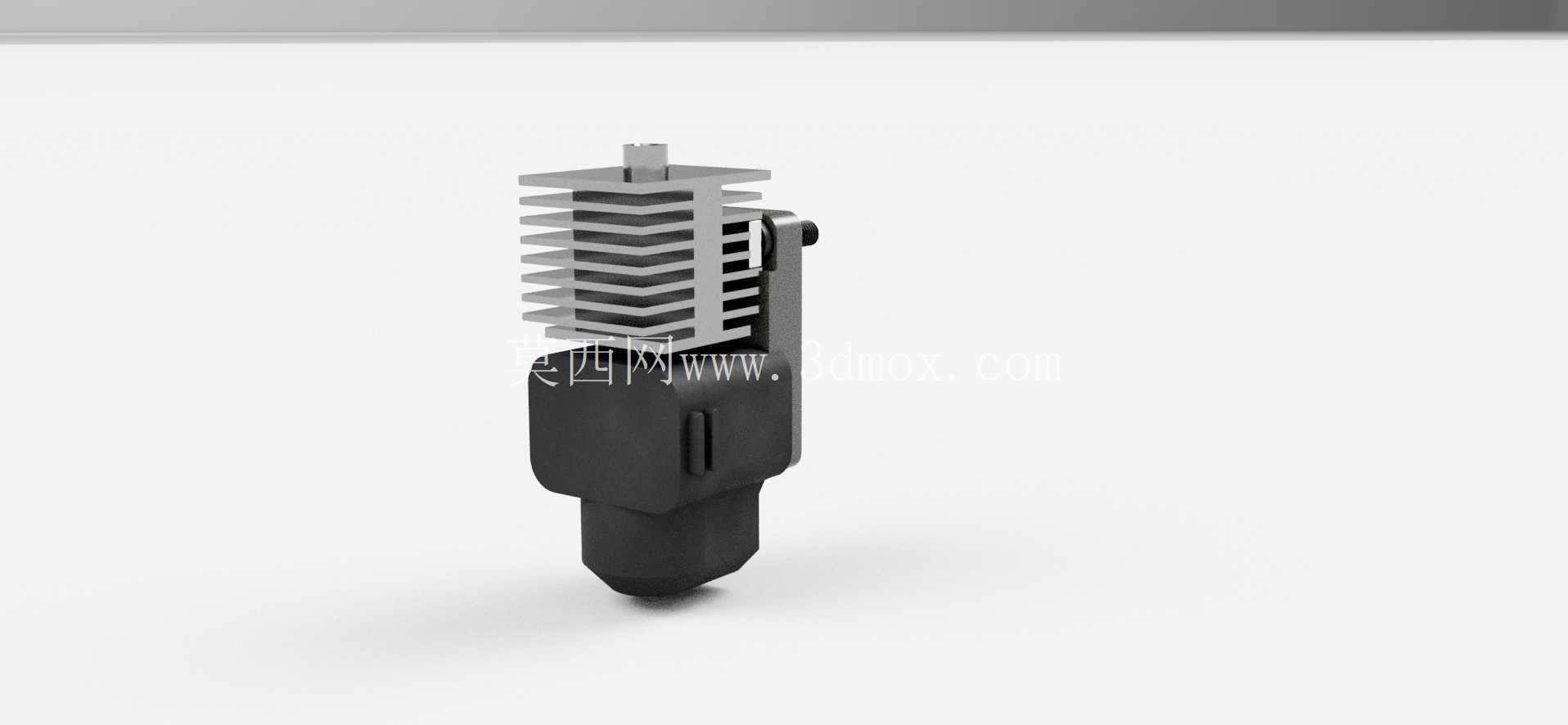

拓竹A1打印机挤出热端结构三维建模

做FDM设备维护或者改装的从业者都清楚，热端作为熔融沉积成型的核心执行部件，其结构精度直接决定了耗材熔融的稳定性、出丝的一致性，最终影响打印成品的层间结合力与表面质量。这次建模的拓竹A1机型热端，是针对桌面级高速FDM设备的工况做适配的结构，日常作业中，这个部件需要承担耗材从固态到熔融态的相变传导，同时要配合快换喷嘴结构、散热风道、XYZ轴运动模组完成精准的点位移动，不管是做原厂备件替换的结构校核、第三方改装件的适配开发，还是做整机虚拟装配的运动仿真，这个模型都能提供足够的结构参考。

从实际功能拆解来看，这个热端分为三个核心功能段：上部的散热段、中部的隔热段、下部的加热熔融段。上部的散热鳍片采用等间距平行肋片结构，肋片的厚度、间距、整体高度都是匹配原厂轴流风扇的风压风量设计的，建模时完全还原了鳍片的倒角、安装卡槽的位置，包括侧面用于固定温度检测线、加热线的走线卡扣结构，都和实际装配状态一致——很多新手建模容易忽略走线空间的预留，实际装配时就会出现线材被运动部件剐蹭、或者散热风道被线材阻挡的问题，这次建模特意把走线槽的深度、卡扣的卡合量都按实际测量值做了还原，装配时线材的弯曲半径完全符合电子线的耐折要求，不会出现长期运动后线材破皮的隐患。

中部的隔热段是区分高低温热流的核心区域，建模时还原了隔热件的壁厚、上下连接面的同轴度要求，这个位置的尺寸公差直接决定了热传导的阻断效果，如果上下段同轴度偏差超过0.1mm，就会出现耗材送进阻力增大、甚至堵头的问题，同时隔热段的外径尺寸要和散热风道的出风口完全匹配，保证冷却风能够精准吹到刚挤出的耗材上，减少打印悬垂结构时的拉丝、塌边问题。下部的加热块部分，还原了加热棒的安装孔、热敏电阻的固定槽、喷嘴的螺纹连接深度，包括喷嘴伸出加热块的长度，都严格按照实际安装边界做了设定——这个长度直接决定了打印时喷嘴和热床、打印件的最小安全距离，如果建模时尺寸偏差过大，做运动仿真时就会出现喷嘴刮蹭热床、或者打印首层间隙过大的问题。

设计思路上，没有做多余的结构简化，所有和装配相关的特征都完整保留：比如散热鳍片上用于固定风扇的螺丝柱位置、螺丝孔的深度、热端整体和X轴滑车的连接卡槽尺寸、定位凸台的公差带，都按照实际测绘的尺寸做了1:1还原。很多人做热端建模时会把鳍片做成等厚的简化结构，实际上原厂鳍片靠近加热段的位置有轻微的厚度渐变，是为了平衡热传导效率和风阻，这个细节在做热仿真分析时会直接影响结果的准确性，这次建模完全保留了这个渐变特征，同时把加热块上的喷嘴螺纹退刀槽、加热棒孔的定位沉台都做了出来，不管是做有限元热分析、还是做拆装工艺的模拟，都能直接使用。

从安装边界来看，整个热端的最大外轮廓尺寸完全匹配拓竹A1的X轴滑车安装空间，上部散热段的最大宽度、下部加热块的突出长度，都和原厂件的运动包络线一致，不会出现装配后和机身框架、自动调平传感器、线材拖链发生干涉的问题。建模时特意核对了热端中心点和喷嘴尖端的相对位置，这个尺寸是设备做自动调平、Z轴 offset 校准的核心基准，如果这个位置出现偏差，哪怕只有0.2mm的误差，都会导致首层打印失败，或者多色打印时的喷嘴切换错位。另外，热端上用于触发限位开关的挡片位置、用于检测耗材是否断料的传感器触发点位置，也都按实际装配位置做了还原，做整机虚拟调试的时候，可以直接模拟限位触发、耗材检测的动作逻辑，不需要再额外调整特征位置。

实际应用场景里，这个模型可以用于几个方向：一是做备件替换的3D打印加工，比如散热段的风扇导风罩、走线卡扣这类易损件，可以直接基于这个模型做适配修改后打印使用；二是做第三方改装件的开发，比如想更换更大功率的加热块、或者加装硬质氧化的喷嘴，都可以基于这个模型的安装边界做匹配设计，不用反复拆机测量尺寸；三是用于3D打印机的结构教学，给新入行的从业者讲解FDM热端的热流路径、装配逻辑时，这个全特征的模型比简化模型更有参考价值，能直观展示每个结构的作用，比如为什么散热鳍片要做这么多肋片、为什么隔热段要采用低导热系数的材料、为什么喷嘴的螺纹要拧到固定深度，都可以通过模型的尺寸关系直接讲解清楚。

另外，建模时考虑到后续做工程图导出的需求，所有特征都做了参数化关联，比如修改喷嘴的挤出直径时，对应的加热块安装孔、散热段的送料通道直径都可以同步更新，不需要逐个特征修改，对于做不同口径喷嘴的适配开发来说，能节省大量的重复建模时间。所有配合面的尺寸都预留了合理的装配公差，比如连接卡槽的配合间隙、螺丝柱的孔径，都按照塑料件和金属件的不同装配要求做了设定，导出工程图后可以直接用于机加工或者3D打印的生产，不需要再做尺寸修正。
