封闭式IDEX宽幅双喷头3D打印设备结构

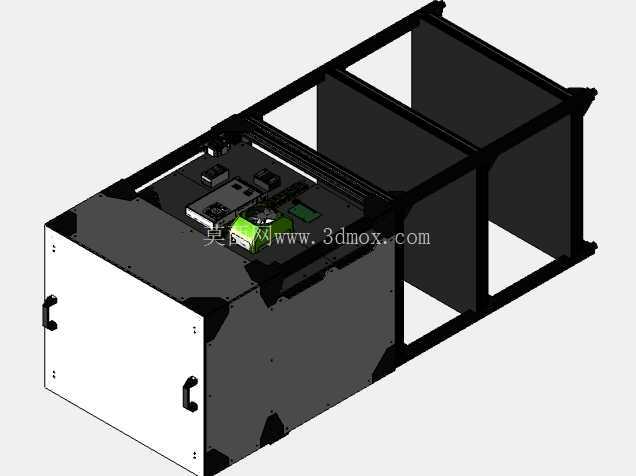

　　这套封闭式IDEX结构的3D打印设备，核心定位面向桌面级高精度多材料打印场景，适配小批量功能件打样、创客定制零件制作、教学实训三维成型等实际使用需求，相比常规单喷头开放机型，在打印效率、温控稳定性、多材料适配性上做了针对性结构优化。整机采用铝型材搭建封闭式框架主体，外围搭配透明亚克力护板形成封闭成型腔，能够在打印ABS、PC等易翘曲工程材料时，维持腔体内温度均匀性，减少因环境温度骤变导致的层间剥离、边角翘曲问题，护板采用快拆式固定结构，日常维护喷头、清理打印平台时无需完全拆解框架，只需拆卸对应位置护板即可操作。设备采用IDEX独立双喷头结构，两个挤出喷头可沿X轴独立运动，既支持复制模式同时打印两个相同零件提升批量制作效率，也支持镜像模式打印对称结构件，还可实现双材料打印，比如主体用PLA打印、支撑用可溶性PVA打印，后期去除支撑不会损伤零件表面，相比单喷头换色结构，独立双喷头不存在换料漏料污染模型的问题，两个喷头各自配备独立的散热风道，近程挤出结构能够稳定输送柔性耗材，适配TPU等软质材料的打印需求。

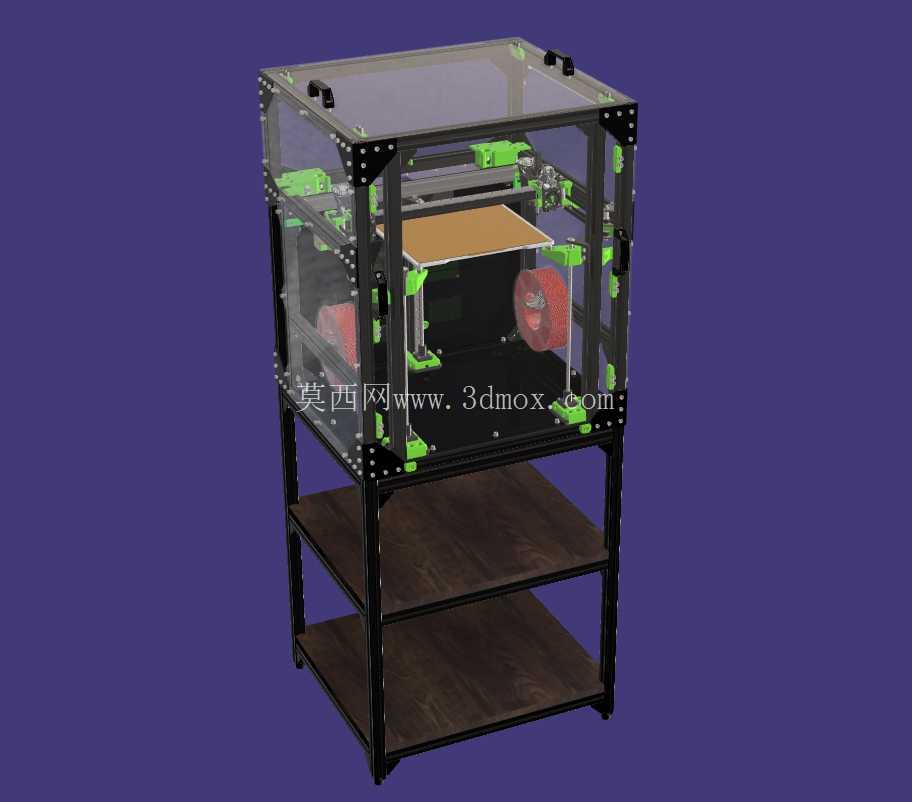

　　设备底部设置双层置物支架，采用木质层板搭配型材支撑结构，可放置耗材卷、工具配件、备用喷头等常用物品，充分利用桌面垂直空间，避免打印过程中耗材拉扯影响成型精度，支架底部预留脚轮安装位，需要移动设备时可加装脚轮推移，日常固定使用时可更换为防滑脚垫提升机架稳定性。打印平台采用调平结构配合高温热床，表面覆盖柔性贴膜，打印完成后可直接取下贴膜弯折取下零件，无需使用铲刀撬动避免刮伤平台表面，平台Y轴传动采用直线导轨搭配同步带传动，保证运动过程中平台无晃动，Z轴采用双丝杆传动结构，提升升降过程的平行度，避免层纹偏移问题。

　　设备集成Rat Rig专用工具头安装位，可根据使用需求更换不同挤出流量的工具头，适配不同线径耗材、不同打印速度的需求，比如大尺寸低精度模型可更换大流量喷头提升打印速度，精细小零件可更换小口径喷头保证细节精度，工具头采用快拆结构设计，更换时只需拧动固定旋钮即可完成拆装，无需重新校准整个传动链路。机箱顶部预留走线槽与过滤风扇安装位，可加装活性炭过滤装置，打印过程中排出的耗材挥发气体经过滤后排出，适配封闭室内使用场景，侧面预留耗材进料口，可适配顶部挂架安装耗材，也可外接外置干燥盒输送耗材，避免耗材受潮影响打印质量。

　　整机安装边界适配常规桌面摆放需求，框架外尺寸经过优化，不会占用过多桌面空间，同时成型幅面满足常规尺寸零件的打印需求，封闭结构也能减少打印过程中噪音扩散，降低设备运行对周边环境的影响。结构设计上充分考虑了DIY组装与后期改装的便利性，所有型材连接位置采用标准角码固定，传动部件均采用通用标准件，后期维护更换配件无需定制专用零件，独立双喷头的校准结构设置在机架侧边，可通过调节偏心螺母调整喷头皮带张紧度，无需拆解外罩即可完成日常维护调试。
