环形多组单元集成式效应发生装置结构设计

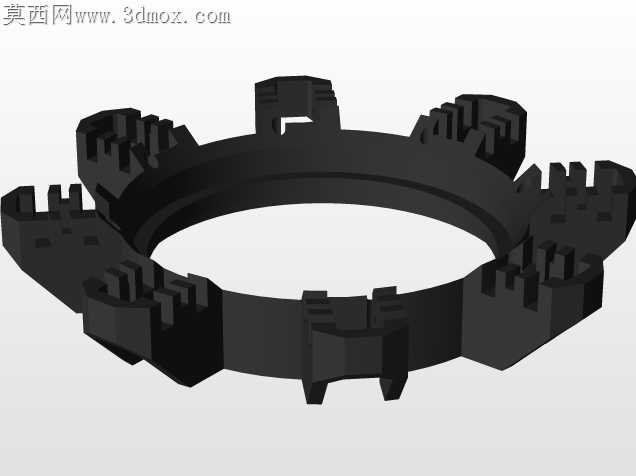

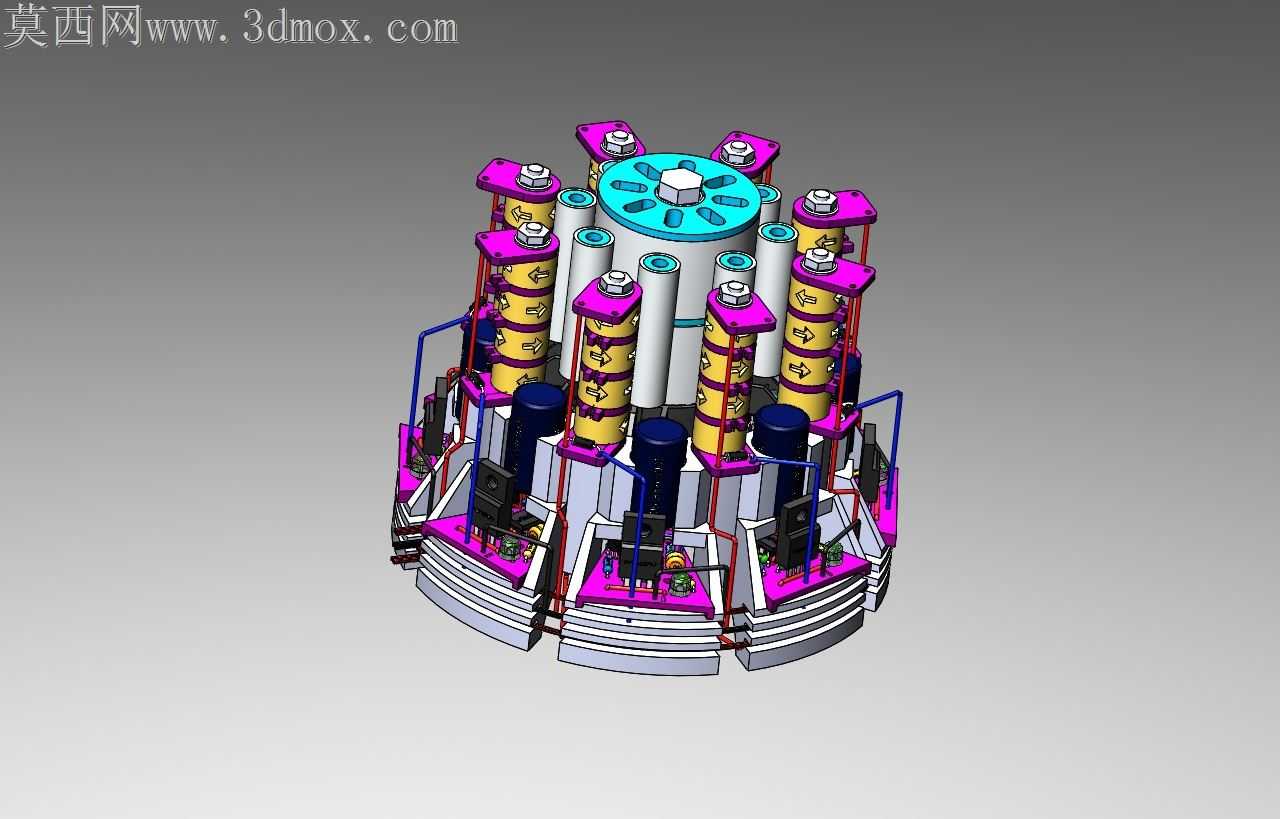

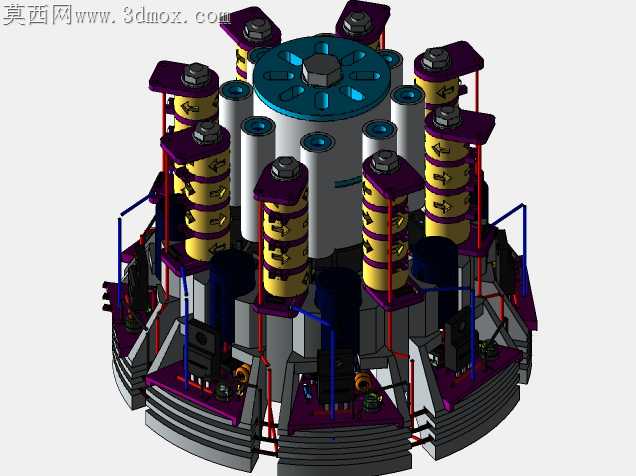

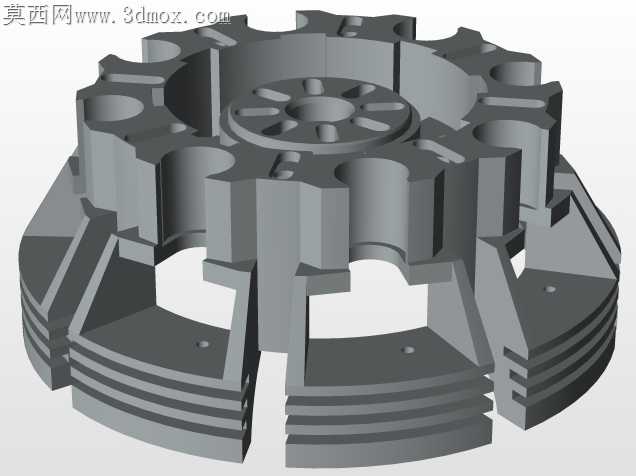

多单元环形排布的能量转换类装置，最容易在装配阶段出现周向公差累积超差的问题，相邻功能单元的管路接口一旦错位0.2mm以上，现场配装的紫铜导油管就会出现强制弯折产生的内应力，长期带压运行极易在弯折处出现疲劳渗漏。这套装置的下层承托基座采用分层阶梯式定位结构，每一层环形台肩都加工有对应单元底座的定位销孔，单个功能单元的径向定位公差控制在0.05mm以内，周向排布时不需要反复调整对位，顺着销孔落位就能保证相邻单元的管路接口同轴度达标。

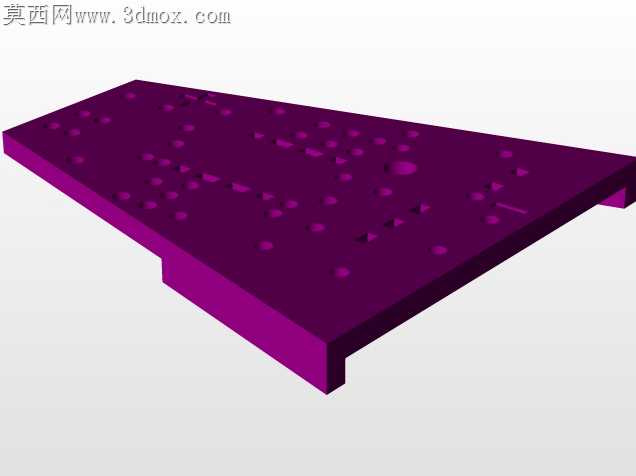

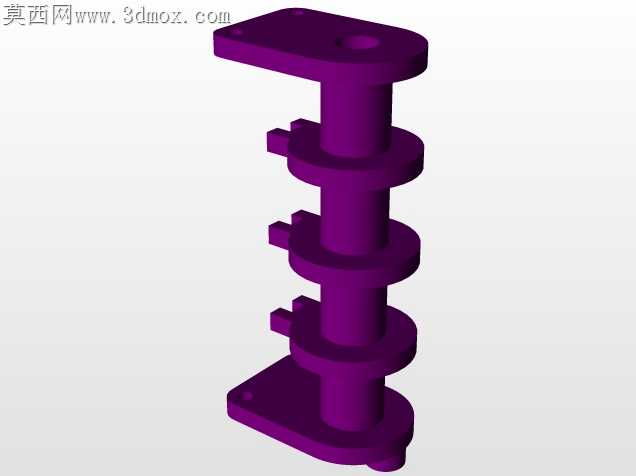

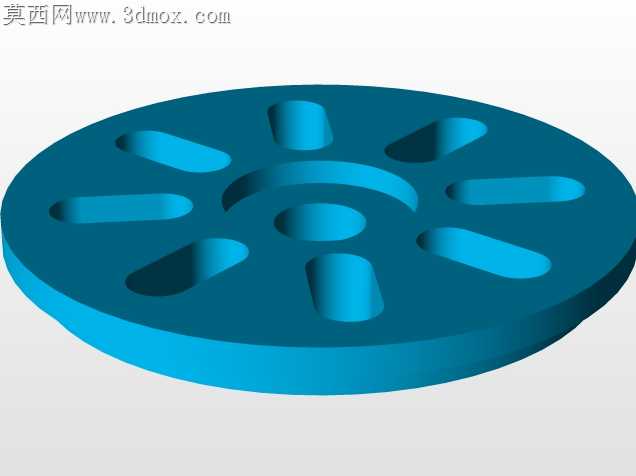

上层的中心汇流端盖没有采用常规的一体式厚重结构，而是做了放射状的分流流道镂空，端盖边缘的快插接口和每一组竖向功能单元的顶端出口一一对应，接口处做了15度的导向倒角，装配密封胶圈时不会被锐边切损，也能抵消一部分零件加工带来的轴向尺寸偏差。周向排布的八组核心功能单元，每一组都做了独立的快拆固定结构，紫色的压紧卡扣不需要完全拧下固定螺栓，只需要松开两圈就能翻转卡扣取出整组单元，后期检修更换密封件时不用拆解整圈管路，单组单元的拆装时间能压缩到十分钟以内。

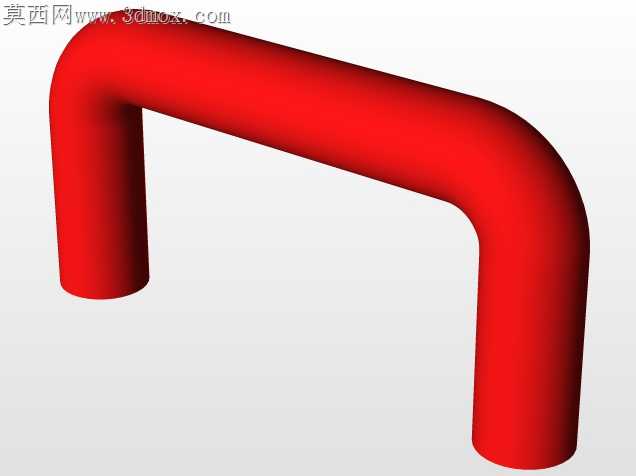

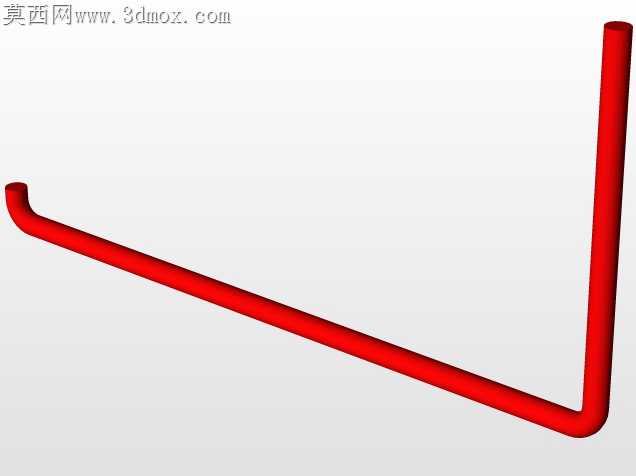

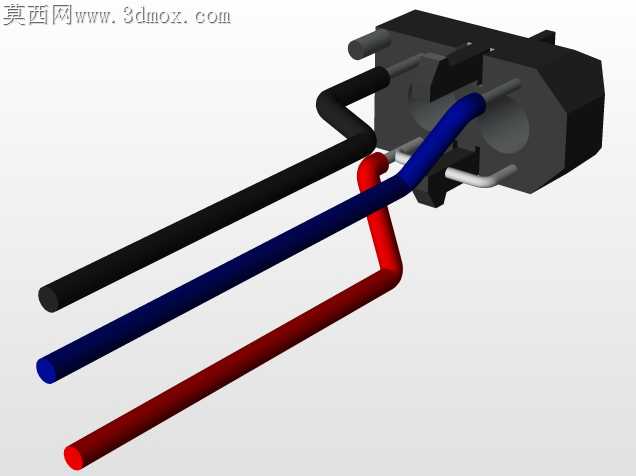

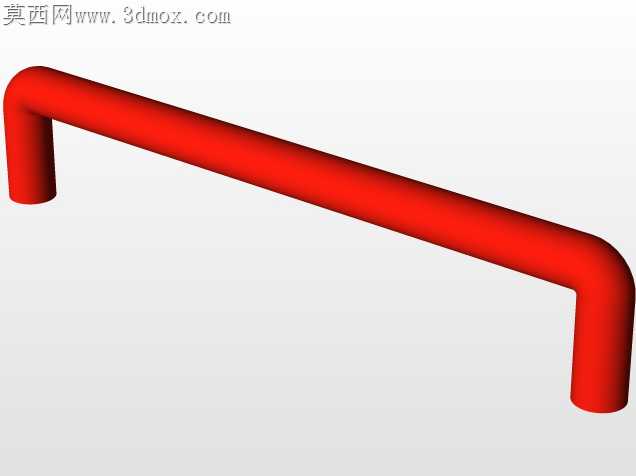

排布在单元间隙的白色储液筒和黑色增压部件，没有采用额外的支架固定，而是直接卡接在下层基座的预留卡槽内，卡槽内壁做了0.3mm的橡胶缓冲层，装置运行产生的微幅振动不会让卡接部件出现松动移位，也能避免硬接触带来的部件表面磨损。外露的红蓝管路全部顺着基座边缘的走线槽排布，走线槽的转角处全部做了R5的圆角过渡，管路弯折半径控制在管径的3倍以上，不会出现直角弯折带来的流阻增大问题，也能避免管路和结构锐边长期摩擦产生的破损漏液。

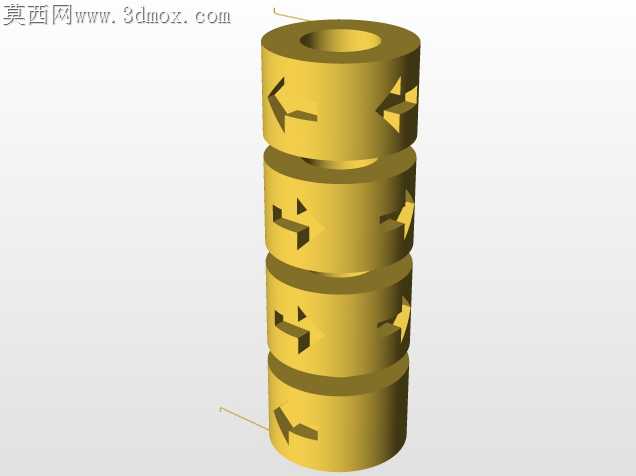

底部的多层环形散热翅片没有和基座做成一体结构，而是采用嵌套式过盈配合装配，翅片选用导热系数更高的铝合金材质，基座保留结构强度更高的碳钢材质，既满足整体结构的承重强度要求，也能把单元运行产生的热量快速通过翅片散出，不用额外加装散热风扇就能把运行温度控制在合理区间。每一组功能单元侧面的黄色标识环都做了对位刻度线，和基座上的标记点对齐就能保证单元内部的流道方向和汇流端盖的接口完全匹配，不会出现装反导致的流道堵塞问题，哪怕是没有装配经验的实训人员，对照刻度线也能完成整机组装，不会出现装配失误导致的整机运行故障。
