弯脚封装电视二极管三维结构设计

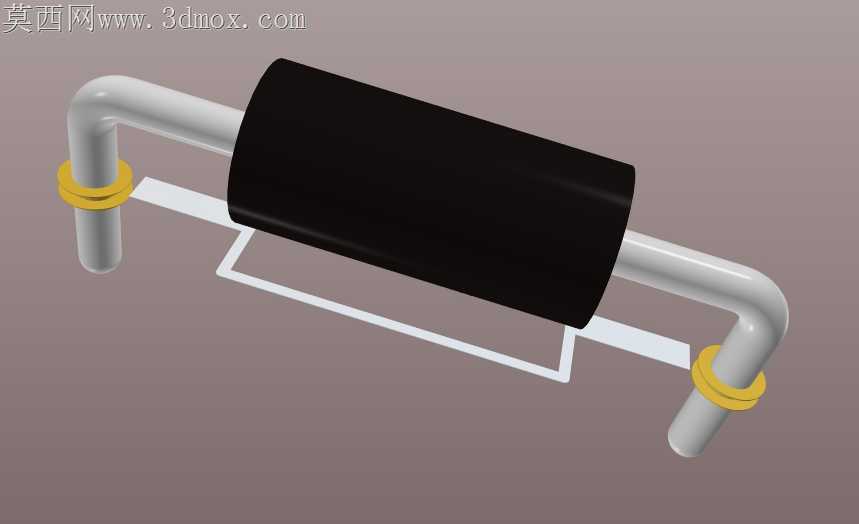

直插式二极管在波峰焊工序里最常出现的问题，就是引脚共面度偏差导致的虚焊，尤其是弯脚成型的封装类型，引脚弯折处的应力残留还会在长期温变循环中拉扯焊盘，造成焊点开裂失效。这款弯脚电视二极管的结构设计，完全围绕产线加工的实际痛点做了细节调整，没有照搬通用直插元件的建模逻辑。引脚弯折处做了圆角过渡处理，没有采用直角弯折的结构，避免冲压成型时引脚金属基材出现微裂纹，弯折段的直线度公差控制在0.05mm以内，保证两个引脚插入PCB过孔时不会出现卡滞，引脚根部的黄色限位环不是装饰结构，是用来控制元件插装高度的定位结构，环体与封装本体的间距刚好匹配常规消费类PCB的板厚公差，插装时环体贴住PCB板面就能自动定位焊盘高度，不需要额外做治具挡停，能大幅提升产线插件的效率。黑色封装本体的两端做了微小的倒角处理，不是为了外观好看，是避免自动插件机吸嘴取料时，棱角处刮蹭吸嘴橡胶造成密封不良，导致取料掉件的问题。封装本体表面做了细微的磨砂质感处理，还原真实环氧塑封料的表面状态，渲染时没有刻意拉高反光度，避免和金属引脚的质感混淆，引脚表面的金属镀层做了亚光锡的质感调试，没有用亮面金属材质，更贴近真实量产元件的外观状态。两个引脚的中心间距严格匹配15.24mm的标准间距，建模时没有直接做等距偏移，而是考虑了弯折回弹的余量，实际开模冲压时引脚成型后会有微小的回弹量，建模时提前把回弹补偿量算进弯折角度里，保证量产时引脚间距刚好落在公差带范围内。引脚末端做了微小的锥度处理，插装时能顺利导入PCB过孔，不会因为引脚端面的毛刺卡滞在孔口。封装本体和引脚的结合处做了密封凸台结构，避免灌封时环氧料从引脚缝隙溢出，形成多余的飞边影响插装。这类小元件的三维建模最容易被忽略的就是加工适配的细节，很多模型只做了外观的大致形状，没有考虑产线实际生产时的公差配合、成型应力、装配定位这些实际问题，做出来的模型只能用来做外观展示，没法用来做产线仿真、治具设计或者装配干涉检查。这款模型的每一处结构细节都对应了实际生产中会遇到的问题，没有多余的装饰性结构，所有的几何特征都有对应的工程意义，不管是用来做PCB装配的干涉检查，还是做自动插件工序的动作仿真，都能直接复用，不需要再做额外的结构调整。
