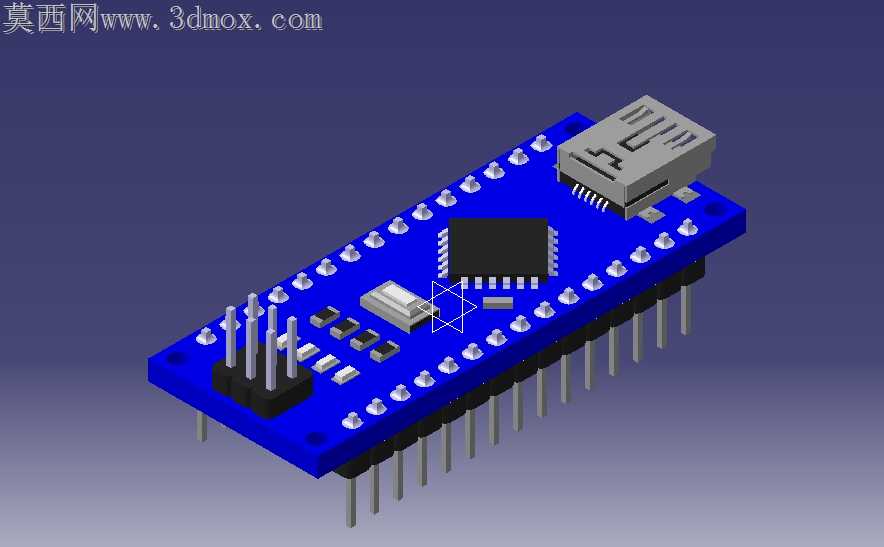

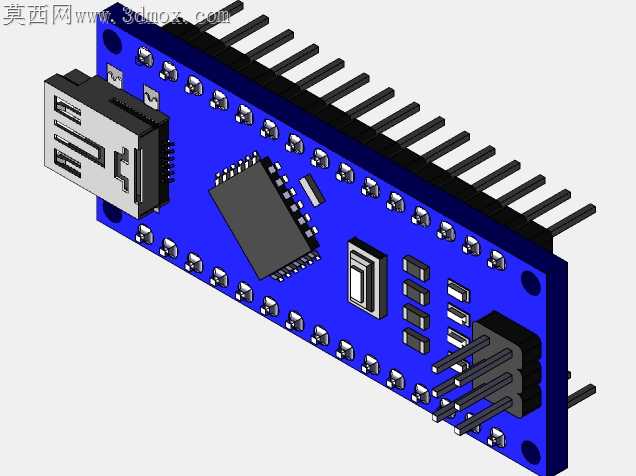

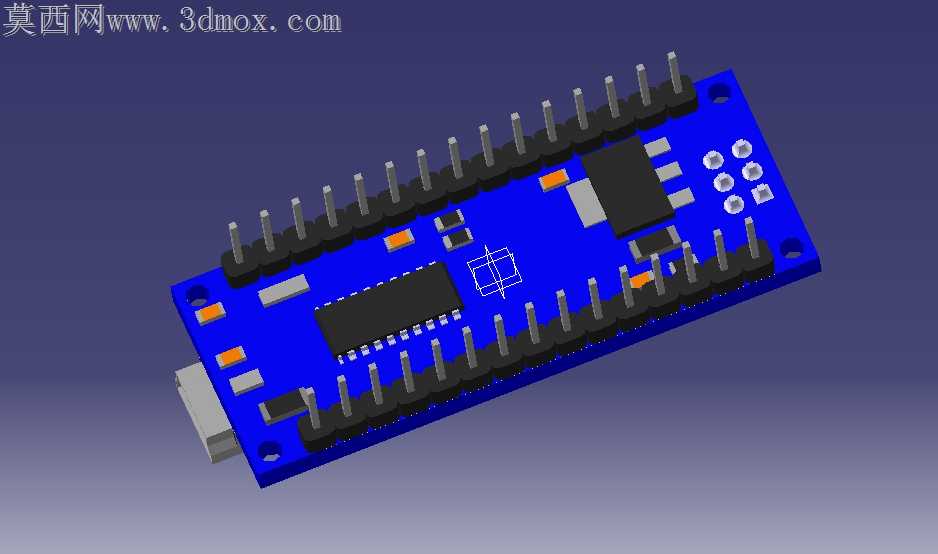

Arduino纳米开发板精细三维结构设计

手工焊接原型板时最容易出现排针歪斜、接口对位偏差的问题，这类误差会直接导致模块插接时出现虚接、卡滞，甚至在反复插拔后出现焊盘脱落的隐患，这套三维结构在设计时就把装配公差的适配放在了核心位置。PCB基板的边缘定位孔做了0.1mm的公差冗余，既可以适配标准M2铜柱的固定需求，也能避免孔位过紧导致安装时基板受力开裂，孔边的倒角处理刚好覆盖常规喷锡工艺带来的焊盘凸起，不会出现固定时板面翘起的问题。板载的Mini USB接口做了分层结构还原，金属外壳的卡扣位置与塑胶基座的卡槽预留了0.05mm的装配间隙，完全匹配实际接插件的插拔行程，不会出现模型里接口能插到底、实物装配时却被外壳顶住的错位问题。排针部分的单根针脚做了阶梯轴设计，根部的加粗段刚好对应PCB板的穿孔深度，针脚伸出板面的长度严格控制在标准插接高度，既不会因为针脚过长导致模块堆叠时短路，也不会因为针脚过短出现接触不良。主控芯片的引脚做了等距阵列还原，每根引脚的弯折角度都匹配SMT贴片工艺的成型标准，芯片底部与板面的间隙刚好预留了焊锡流动的空间，还原了实际贴片工艺中避免虚焊的结构设计。板载的复位按键、稳压芯片、LED指示灯的位置排布都避开了排针的插拔受力区域，不会出现插接扩展模块时误触按键、或是元件被挤压脱落的问题。蓝色阻焊层的表面质感做了哑光与亮面的分区处理，焊盘位置的金属光泽与阻焊层的哑光质感形成明确区分，排针的金属针脚做了细微的拉丝纹理还原，USB接口的金属外壳做了轻微的倒角处理，避免尖锐边缘在装配时划伤线材绝缘层。整个板件的元件高度差做了精准控制，最高的排针与最低的贴片元件之间预留了足够的散热空间，长时间通电工作时不会出现热量堆积在元件缝隙里的问题，板边的走线区域做了轻微的凹陷处理，还原了实际PCB制版时阻焊层覆盖走线的结构特征，不会出现走线凸起于板面的失真问题。
