适配ROYCE RDG-300的钻架连接适配结构

在小型精密加工、手工DIY模型制作、首饰精细打磨、PCB板修边这类作业场景里，手持电磨类工具的长时间操作稳定性一直是从业者普遍面临的痛点——纯手持状态下，进给力度全靠手部肌肉控制，遇到硬质金属、环氧板这类需要稳定进给的材料时，很容易出现走刀偏移、打磨面不平整、钻头折断的问题，而将手持电磨固定在专用钻架上转换为台式钻铣、打磨工位，是小加工场景里提升加工精度、降低操作疲劳度的常用方案。这套适配结构正是为解决ROYCE RDG-300型电磨与BG-6117型钻架的安装匹配问题设计的，核心作用是在不破坏原有电磨壳体结构、不改动钻架装夹位的前提下，实现两者的可靠刚性连接，让手持电磨可以快速转换为台式加工工位。

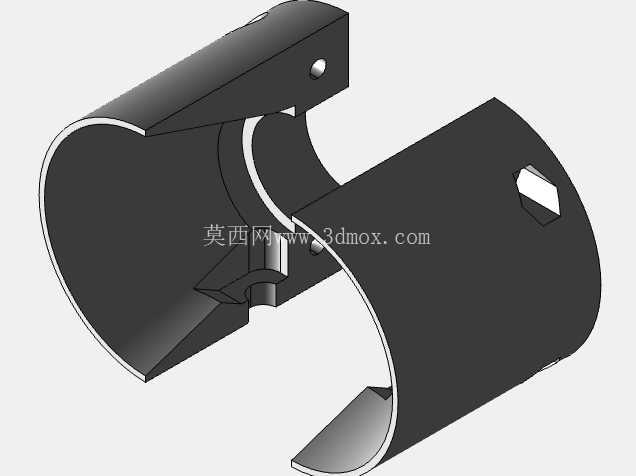

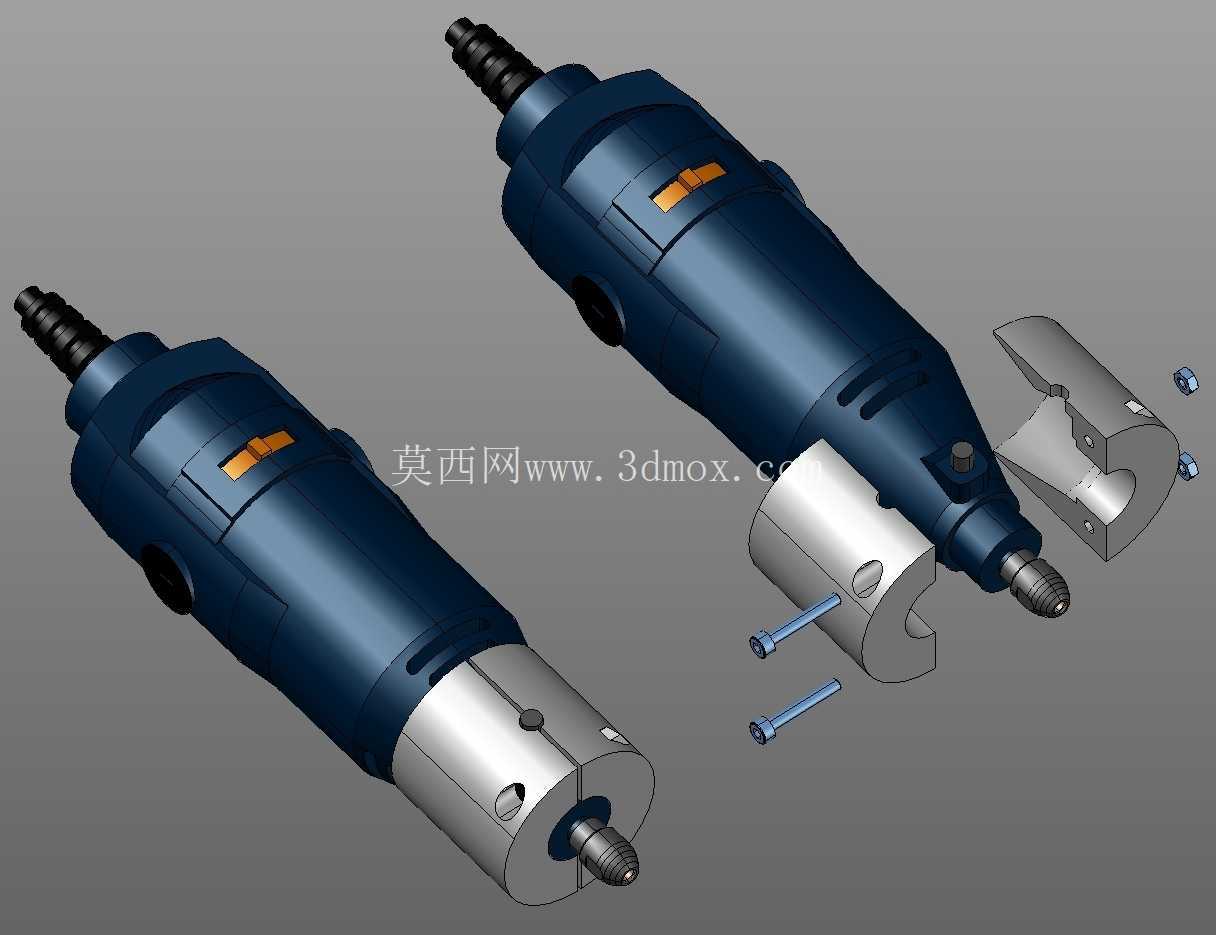

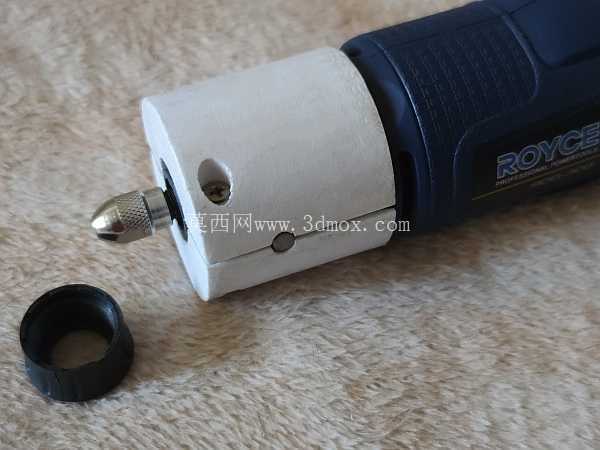

从实际安装边界来看，这套适配结构的核心装夹内径严格匹配ROYCE RDG-300电磨的43毫米安装直径，装夹位的轴向长度经过反复校核，既保证足够的抱紧面积避免电磨工作时出现径向晃动，又不会遮挡电磨壳体上的散热槽、转速调节开关，不会影响电磨本身的操作便利性与散热性能。适配结构与钻架的连接端采用开口抱紧式结构，配合两颗DIN912标准M3x20内六角螺钉实现锁紧，锁紧时的夹紧力均匀分布在接触面上，不会因为局部应力过大压伤电磨的塑料壳体，同时也能保证装夹后的同轴度，让电磨输出轴的轴线与钻架进给方向保持平行，避免钻孔时出现偏斜、磨头跳动超差的问题。

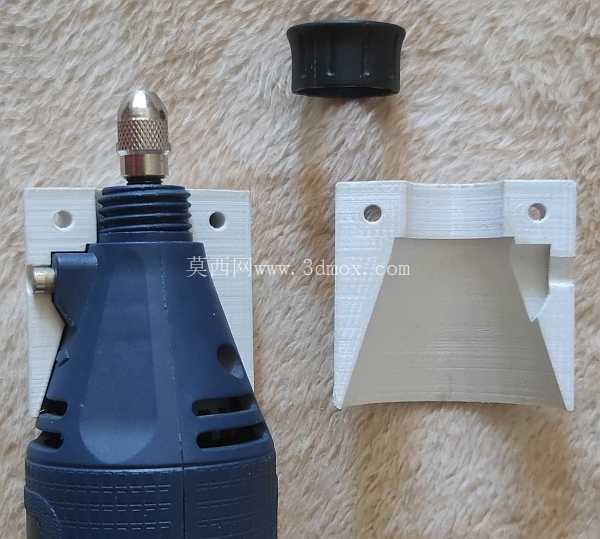

设计过程中针对原有设备的使用痛点做了针对性优化：ROYCE RDG-300电磨本身自带的工具锁定按钮突出壳体表面，直接装夹到常规钻架夹头时会被夹头压住，导致无法正常锁定输出轴更换磨头、钻头，这套适配结构在对应锁定按钮的位置做了精准的让位槽设计，装夹完成后锁定按钮完全暴露在操作空间内，更换耗材时不需要拆下电磨，直接按压按钮即可完成锁轴操作，大幅提升了工位切换的效率。同时适配结构上预留了两个M3规格的螺纹孔，可搭配DIN934标准M3螺钉安装辅助挡屑板、照明支架这类拓展附件，满足不同加工场景的个性化需求。

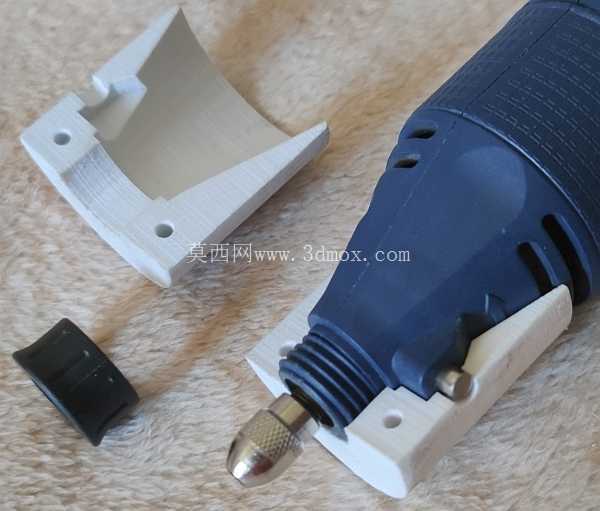

从结构强度设计来看，这套适配结构既可以采用金属材料切削加工制作，也可以采用3D打印方式快速制作，不同制作方式下的壁厚设计都做了对应优化：金属加工版本的壁厚控制在2.5毫米，在保证足够刚性的前提下尽可能控制整体重量，避免增加钻架进给滑台的负载，保证进给手感顺滑；3D打印版本的壁厚设置为4毫米，同时在螺钉锁紧位置做了局部加厚处理，避免反复拆装螺钉时出现螺纹滑牙、结构开裂的问题。适配结构与电磨接触的内表面做了细微的网纹滚花结构设计，不需要额外加装橡胶垫片就能提供足够的摩擦力，防止电磨在高扭矩输出时出现打滑转动的问题，同时也能避免硬接触刮花电磨的壳体表面。

实际使用场景中，这套适配结构可以覆盖直径0.5毫米到6毫米的各类钻夹头、磨头、铣刀的加工需求，装夹到BG-6117钻架上之后，进给行程完全匹配钻架的原有设计参数，不需要对钻架的限位块做任何调整，即可实现0到50毫米的稳定进给，加工亚克力板、薄铝板、PCB板这类常用材料时，钻孔的位置精度可以控制在0.1毫米以内，相比纯手持操作的精度提升了一个量级，同时操作人员只需要控制进给手柄，不需要承担电磨本身的重量，连续作业2小时以上的疲劳度也会明显降低。针对日常维护的需求，适配结构的拆装流程非常简单，只需要拧松两颗锁紧螺钉即可将电磨取下，转换回手持打磨模式，整个切换过程不需要额外工具，10秒内即可完成，非常适合需要频繁在手持加工、台式加工之间切换的小型加工场景。
