可折叠带书桌功能的墨菲床结构设计

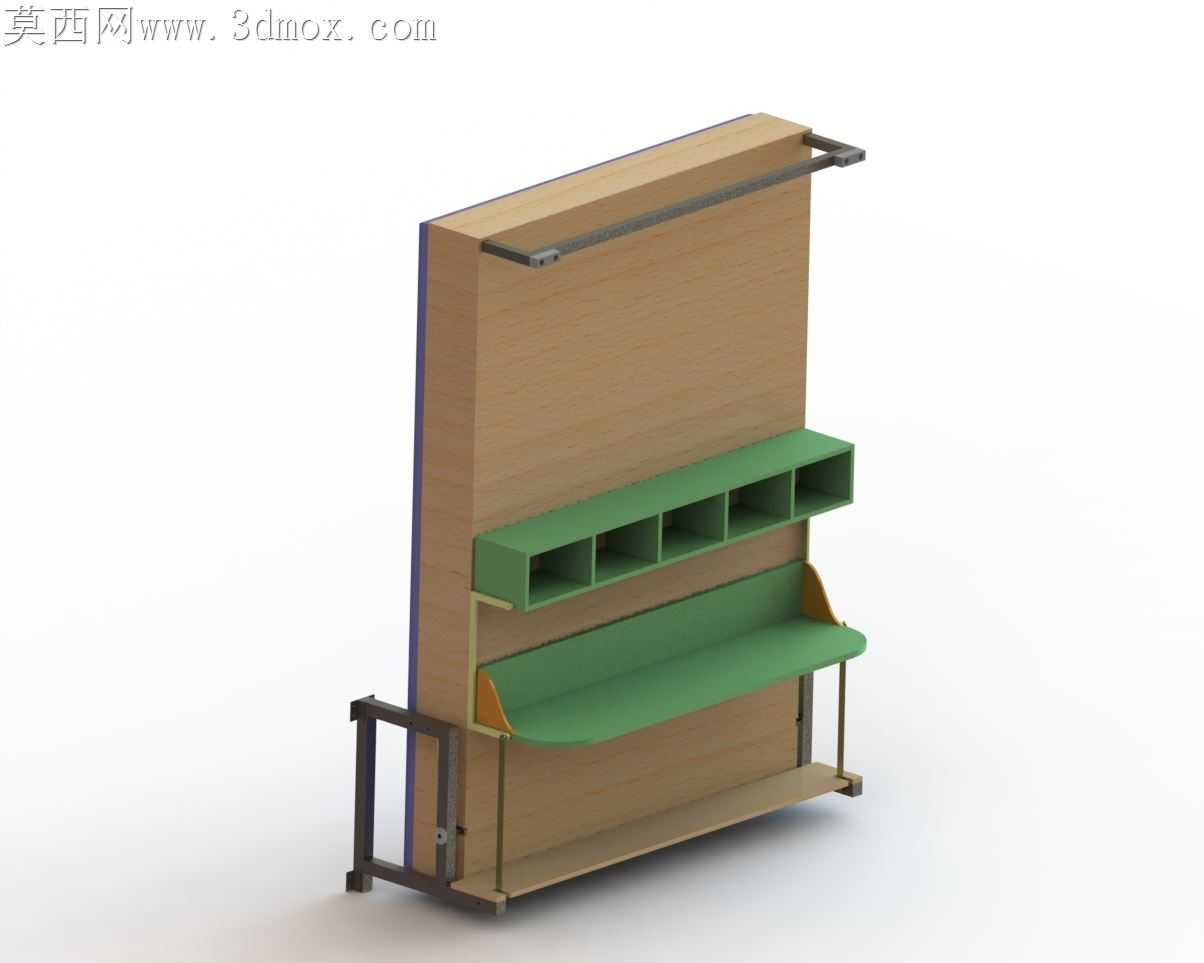

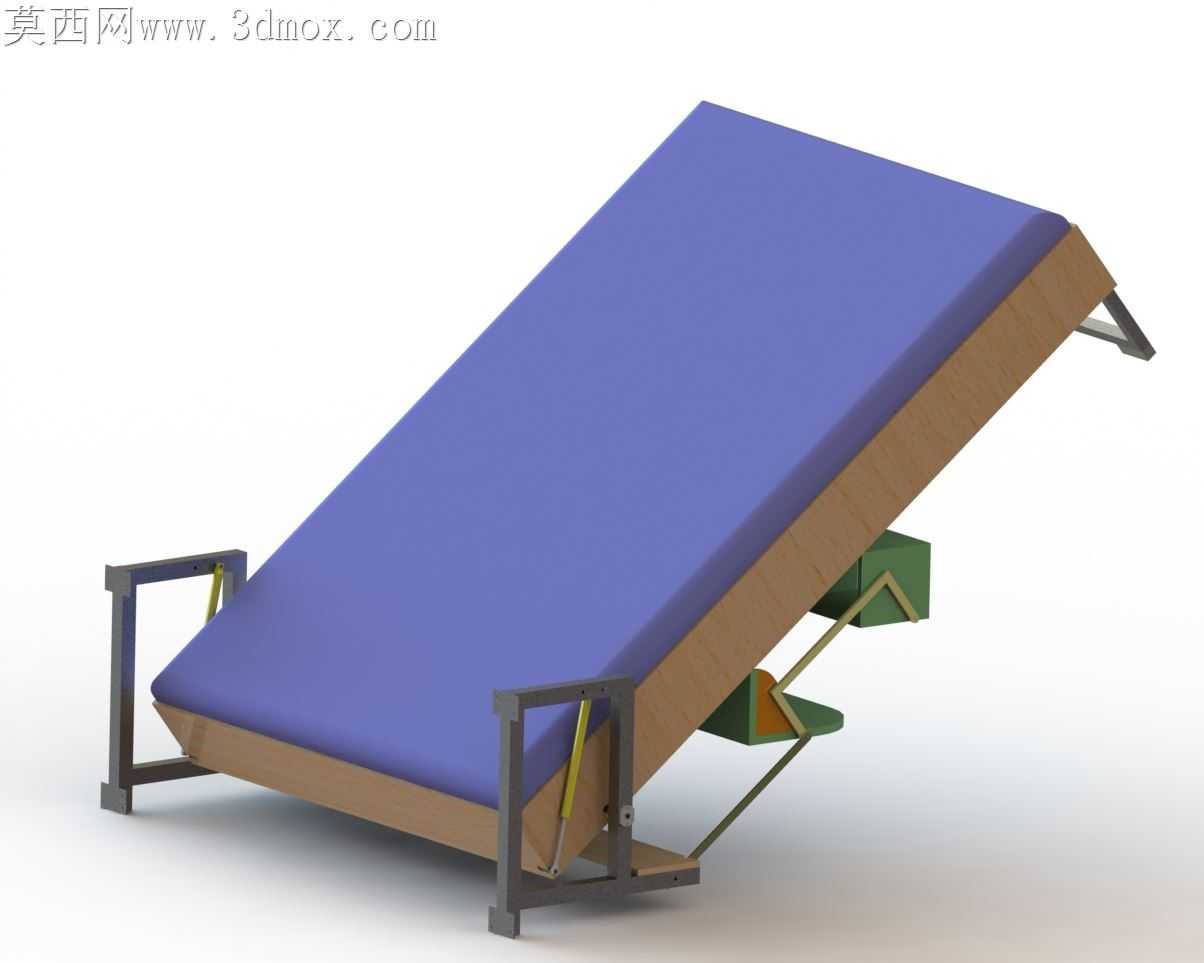

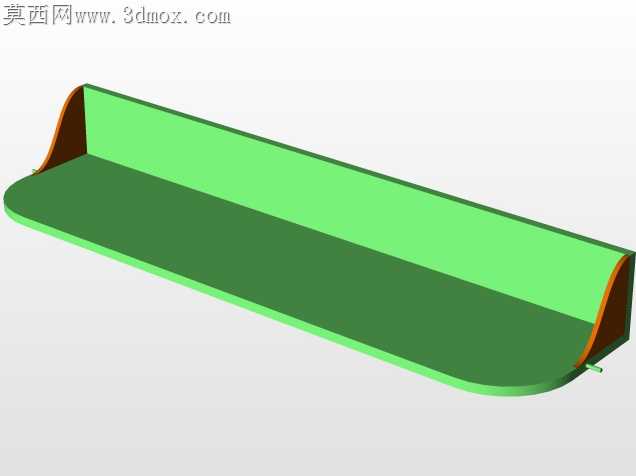

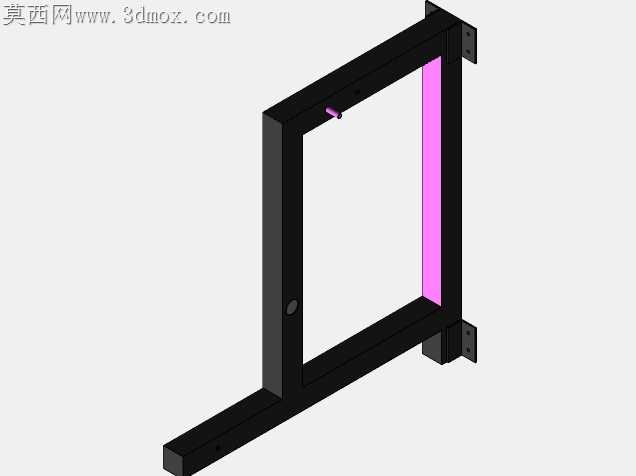

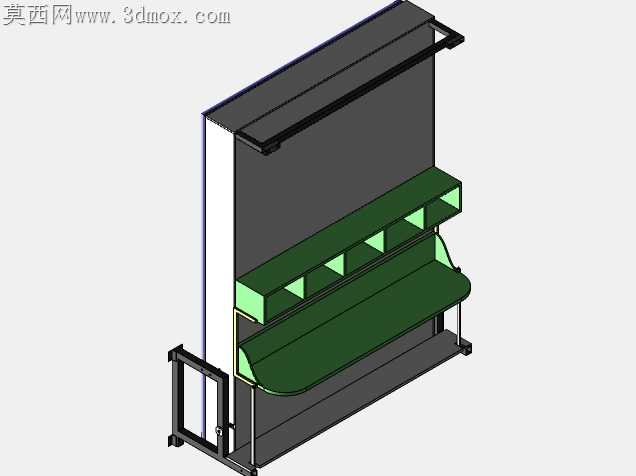

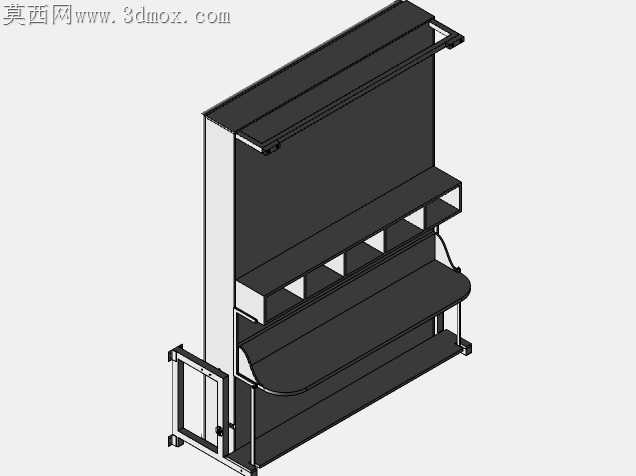

小户型空间利用的核心痛点，从来不是单纯压缩家具占地尺寸，而是要在反复翻转收放的高频使用场景下，兼顾结构承重稳定性、操作顺滑度与附加功能的集成合理性，这款带书桌的墨菲床在结构优化层面做了不少落地性的细节考量。床体翻转的核心受力支点没有采用常见的外露合页结构，而是将金属支撑框架内嵌在床架侧边的木质基材内，支点位置做了局部加厚的金属衬板，避免长期翻转带来的基材开裂问题，床架侧边的气撑杆安装座特意做了腰型孔设计，现场安装时可以根据实际地面平整度、墙面垂直度微调气撑的初始预紧力，不会出现床体翻下后倾斜、收合时卡顿的问题。集成的书桌板没有采用和床体硬连接的固定结构，而是通过独立的四连杆机构和床架主框架联动，床体翻下成床状态时，书桌板会随连杆动作自动收折到床架下方，不会占用床侧的活动空间，床体向上翻起收纳到墙面时，书桌板会自动抬升到水平使用状态，整个联动过程中连杆的铰接点都加装了自润滑尼龙衬套，既减少金属件摩擦产生的异响，也能避免长期使用后铰接点磨损出现的晃动间隙。床架底部的支撑脚没有采用固定焊接结构，而是做了可翻转的弹性定位支撑，床体翻下时支撑脚会在重力作用下自动垂直接触地面，分散床体中部的承重压力，避免床架长期受力出现中部下弯变形，支撑脚底部套有防滑橡胶垫，不会刮花地面材质，收起床体时支撑脚会随床架翻转自动贴靠在床架侧边，不会突出勾挂衣物。床垫限位结构没有采用整圈凸起的挡边设计，而是在床架靠近墙面的一侧以及两个侧边设置了分段式的弹性挡扣，既可以防止床垫在翻转过程中滑移掉落，也不会在床面形成硌人的凸起，铺放床单时不会出现局部鼓包的问题。金属框架的焊接位置都做了打磨圆角处理，和木质基材接触的位置垫有减震橡胶条，翻转过程中不会出现金属和木材硬碰撞的异响，框架表面做了哑光喷塑处理，既防锈也不会因为长期和墙面摩擦掉漆。书桌板的边缘做了倒圆角处理，日常使用时不会磕碰手肘，板件背面加装了横向的金属加强筋，即便放置较重的书籍、电脑也不会出现板件中部下弯变形的问题，整个联动机构的所有运动部件都隐藏在床架侧边的装饰盖板内，不会外露夹手，日常清洁也没有卫生死角。
