工业用盐破碎搅拌一体设备结构设计

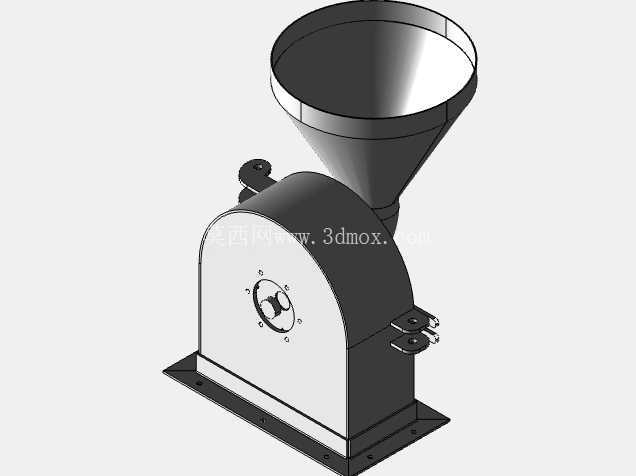

　　在制盐、食品加工、化工原料预处理等生产场景中，盐类物料的结块破碎与均匀混合是前处理工序的核心环节，这类工况下物料往往存在储运过程中吸潮板结、粒径不均的问题，直接进入后续配料、溶解工序会造成配比偏差、溶解速率不一致，影响最终产品品质，盐破碎搅拌一体设备正是针对这类工况开发的专用处理设备。从结构设计逻辑来看，设备采用破碎腔与搅拌腔体集成的布局思路，顶部设置的锥形进料斗采用大倾角锥面设计，能够依靠物料自重实现连续进料，避免盐粒在进料口堆积架桥，进料斗与破碎腔的连接位置采用快拆式法兰结构，方便日常清理残留物料、检修内部破碎组件。

　　破碎腔体采用圆弧过渡的钣金焊接结构，相比直角腔体能够减少物料在腔体内壁的粘附残留，腔体侧面设置的快开检修门通过搭扣锁实现快速启闭，无需专用工具即可打开检查内部破碎齿的磨损情况，更换易损件的操作效率更高。设备的动力输入侧设置在腔体圆弧端盖位置，端盖通过圆周均布的螺栓与腔体主体连接，端盖中心预留的轴孔位置设置有密封组件，能够避免破碎过程中盐粉泄漏，同时阻挡外界杂质进入轴承位置造成磨损。腔体底部设置的一体式安装底座采用带安装孔的平板结构，安装时可通过膨胀螺栓直接固定在混凝土基础或者钢制机架上，底座与腔体之间设置有加强筋板，能够承受设备运行过程中的振动载荷，避免长期运行出现焊缝开裂、结构变形的问题。

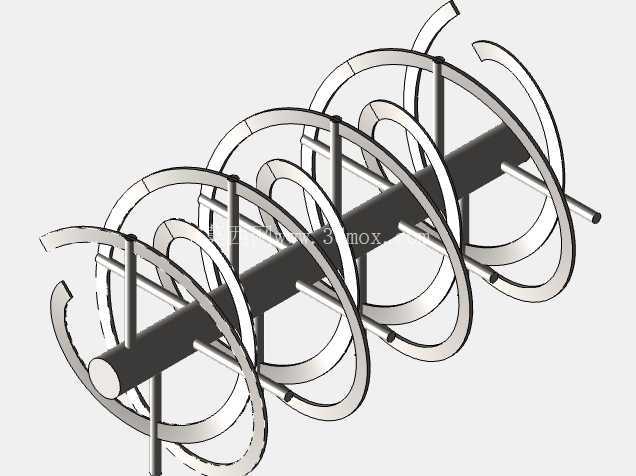

　　设备侧方设置的两组管线接口分别用于搅拌过程中的辅料添加与成品物料排出，接口位置采用标准快装接头设计，能够快速对接上下游的输送管道，适配连续化生产线的布局需求。从功能实现角度，设备运行时盐块从顶部进料斗进入破碎腔，内部的高速旋转破碎组件将板结的盐块打散至符合粒径要求的颗粒，打散后的物料直接进入下方连通的搅拌区域，与添加的其他辅料进行均匀混合，完成处理的物料从侧方出料口排出进入下一道工序，这种集成式结构相比独立的破碎机加搅拌机的分体布局，减少了中间物料输送环节，降低了物料输送过程中的撒漏与粉尘污染，同时占用的车间安装空间更小，设备整体的动力损耗也更低。

　　在结构细节设计上，所有与物料接触的腔体内壁、破碎组件、搅拌桨叶都采用圆弧过渡设计，不存在清洁死角，避免盐类物料长期残留造成腐蚀，设备的外部钣金接缝都采用连续满焊后打磨处理，表面平整无毛刺，日常清洁维护时可直接擦拭，不会积留粉尘。安装边界方面，设备的进料口顶部距离安装基准面的高度适配常规人工倒料或者提升机上料的作业高度，无需额外搭建过高的操作平台，设备的整体宽度控制在常规车间通道的通行宽度范围内，安装时不需要对现有车间布局做大幅调整，侧方的检修门开启方向预留足够的操作空间，日常巡检、易损件更换时操作人员有充足的作业空间。针对盐类物料的腐蚀性特点，结构设计时在所有连接螺栓位置都做了防腐蚀处理，避免长期接触盐雾出现螺栓锈死无法拆卸的问题，腔体外部的加强筋布局经过受力优化，在保证整体结构刚度的前提下尽可能减少钣金材料的用量，控制设备整体自重，降低安装时的基础载荷要求。这类设备除了用于食用盐、工业盐的处理外，也可适配其他易吸潮板结的颗粒状物料的破碎混合工序，只需要根据物料的硬度、腐蚀性调整内部破碎组件的材质与间隙参数即可，结构的通用性较强。
