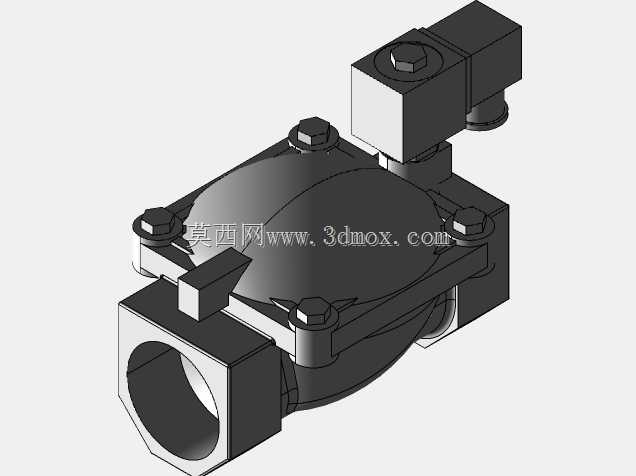

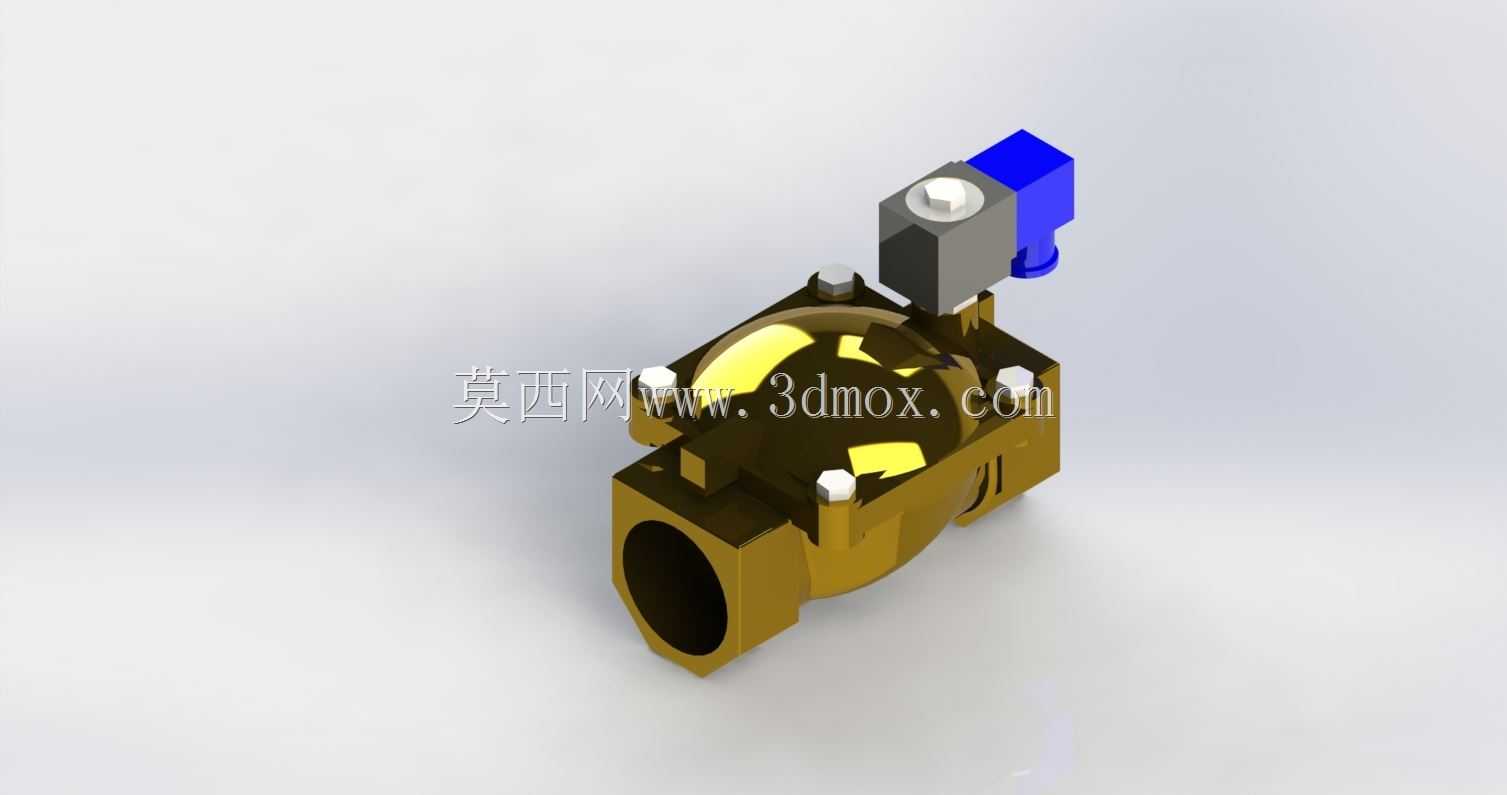

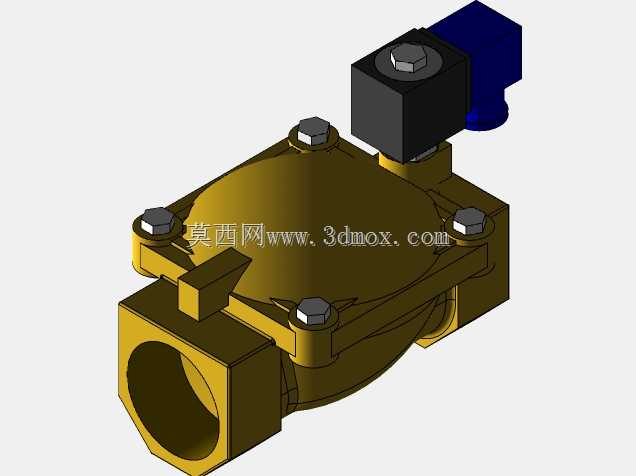

两英寸黄铜常闭式流体控制电磁阀结构

　　这款两英寸通径的电磁阀，主要面向工业流体管路的自动化通断控制场景，在给排水系统、中小型气动液压回路、轻工生产流体输送线、消防喷淋支路、暖通空调水系统中都有广泛适配空间，核心作用是通过电磁线圈得电失电的状态切换，快速控制管路内流体的导通与截断，相比手动阀件无需人工近距离操作，可接入PLC等自控系统实现远程逻辑控制，响应速度快，动作一致性好，适合频繁启停的管路控制工况。

　　从结构设计思路来看，整体采用直动式膜片密封结构，阀体选用黄铜锻压成型，一方面黄铜材质的抗锈蚀性适配水、低压油气、弱腐蚀性流体的输送需求，另一方面锻压阀体的致密性好，能承受1.0MPa级别的常规管路工作压力，不会出现铸造阀体常见的砂眼渗漏问题。阀体的流道采用直通式设计，两英寸的通径完全匹配同规格的管路内径，流体经过时的压损极小，不会因为阀件本身的结构造成明显的流阻升高，影响整个管路的输送效率。阀体两端的连接位采用标准内螺纹结构，安装时无需额外焊接法兰，直接和同规格的外螺纹管路旋接即可，配套的密封垫片槽预留了足够的压缩空间，安装时只要选用合适厚度的丁腈橡胶垫片，就能保证连接位的密封可靠性，不会出现渗漏问题。

　　上部的电磁驱动头采用模块化设计，线圈部分和阀体的阀芯腔通过密封隔套完全隔离，流体不会接触到线圈绕组，避免长期使用过程中流体渗漏造成线圈短路烧毁的问题。驱动头顶部的手动应急按钮设计，是现场运维非常实用的结构，当自控系统断电或者线圈出现故障时，可以通过按下顶部的手动按钮强制打开阀芯，让管路临时导通，避免因为阀件故障造成整条生产线停机或者管路堵转的问题，应急操作完成后松开按钮就能自动复位到常闭状态，不会影响后续自控系统的正常控制逻辑。线圈部分的外壳采用阻燃工程塑料包覆，接线端预留了标准的接线端子空间，适配常规的工业电气接线规范，现场接线时不需要额外改造接插件，直接接入控制回路即可使用。

　　安装边界方面，这款电磁阀的整体外形尺寸适配两英寸管路的安装空间要求，阀体的安装方向没有严格的强制要求，但工程应用中通常建议线圈竖直向上安装，能大幅降低阀芯卡滞的概率，延长阀件的使用寿命。安装时需要预留足够的上部空间，方便后期更换线圈或者手动操作应急按钮，阀体两侧的管路需要做好支撑，避免管路重量全部压在阀体上造成螺纹连接位变形渗漏。阀芯部分的密封件采用耐温丁腈橡胶材质，常规工况下适配0-80摄氏度的流体介质，如果是输送高温流体或者特殊腐蚀性介质，只需要更换对应材质的密封膜片就能适配，不需要更换整个阀体，后期维护成本很低。

　　从实际使用的角度来看，这款阀件的动作行程经过优化，全开状态下的流道完全贯通，不会出现截流现象，适合大流量的流体输送场景，常闭型的设计也符合大部分工业场景的安全要求，当系统意外断电时，阀门自动截断流体，避免流体泄漏造成安全事故或者物料浪费。整体结构没有多余的复杂零件，拆解维护非常方便，现场运维人员只需要用常规的扳手就能拆开阀盖，清理阀芯腔内部的杂质，或者更换老化的密封件，不需要专业的维修工具，非常适合工业现场的运维需求。建模过程中对各个配合面的公差做了合理预留，螺纹部分的建模符合国标管螺纹的参数要求，密封槽的深度和宽度都按照实际密封件的压缩比设计，完全可以直接用于生产开模或者管路系统的装配模拟，在做整线三维布局的时候，直接导入这个模型就能准确预留安装空间，不会出现后期安装干涉的问题。
