DIY自行车轮圈修整校准调圈台

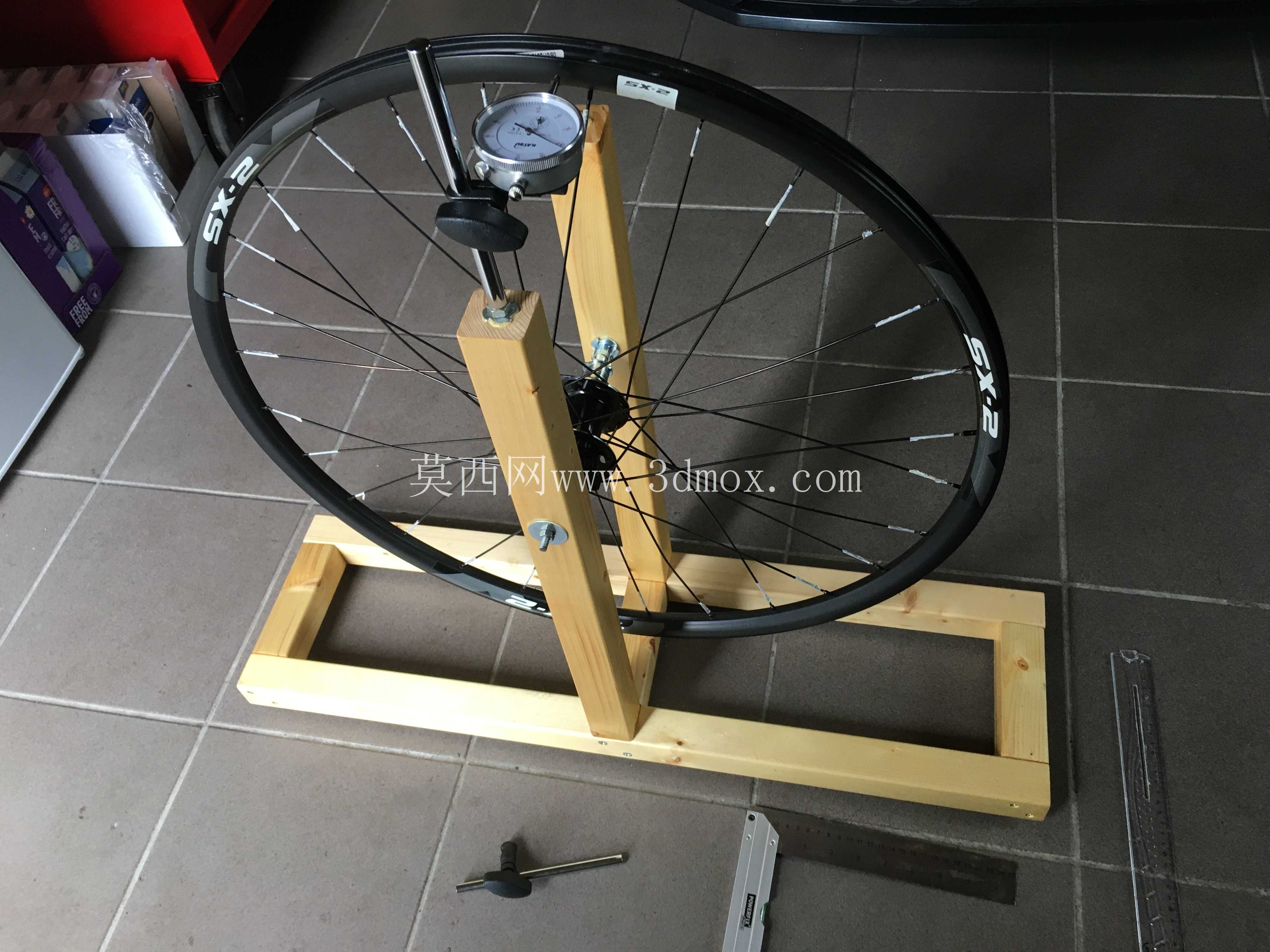

　　这款调圈工装主要面向个人自行车维修、轮组调校场景，适配常规公路车、山地车的前轮轮组校准作业，解决轮组偏摆、径向跳动的检测与校正需求，无需依赖商用级大型调圈设备，即可完成轮组辐条张力调整后的精度校验工作。整套工装采用框架式支撑结构，主体支撑构件选用实木方材搭建，底部为矩形落地框架，通过横向与纵向的方材拼接形成稳定的支撑基座，避免调校过程中工装自身出现晃动影响测量精度；垂直方向设置单根立柱作为测量表的安装载体，立柱与底部框架通过角部连接结构固定，保证立柱的垂直度偏差控制在可接受范围内，不会因为立柱倾斜导致百分表读数出现系统性误差。

　　测量端采用百分表作为读数元件，表体通过可调节锁紧夹块固定在垂直立柱上，夹块可沿立柱上下滑动调整高度，同时可绕立柱周向旋转调整测量头的朝向，适配不同轮径尺寸的轮组测量需求；测量头正对轮圈的外侧端面，轮组通过两端的支撑轴固定在工装的支撑位上，可绕轴心自由转动，转动过程中百分表的读数变化即可直接反映轮圈的侧向偏摆量，若调整测量头朝向对准轮圈的外圆周面，即可同步检测轮圈的径向跳动量，为辐条调整提供量化的数值参考。

　　从安装边界来看，整套工装的底部框架长度可覆盖常规26寸、27.5寸、700C规格轮组的半径范围，垂直立柱的高度预留了足够的表架调整行程，无需额外改装即可适配主流民用自行车轮组的调校需求；轮组的支撑位采用开口式卡槽设计，轮轴放入卡槽后即可完成定位，无需额外的快拆锁紧结构，取放轮组的操作流程简便，适合个人维修场景下的频繁拆装操作。设计过程中优先考虑了工装的易搭建性，所有结构件无需复杂的机加工工序，仅通过常规的木料切割、螺丝锁紧即可完成组装，测量元件选用通用型百分表，采购渠道广泛且替换成本低，整体搭建成本远低于商用成品调圈台，同时能满足非专业赛事级别的轮组调校精度要求。

　　实际使用过程中，将待调校的轮组架设在支撑位上，调整百分表位置使测量头轻压在轮圈表面并预压1-2圈量程，缓慢转动轮组，观察百分表的指针波动范围，针对指针偏移量较大的位置，对应调整相邻辐条的张力，通过紧松辐条的方式逐步修正轮圈的偏摆与跳动，直到整圈转动过程中百分表的波动量控制在合格范围内即可。工装的木质框架自身具备一定的减震性能，可避免地面微小震动传递到百分表上影响读数稳定性，相比全金属框架的自制调圈台，无需额外加装减震垫即可获得稳定的测量表现；框架的边角位置做了简单的倒角处理，避免操作过程中尖锐边角刮伤轮圈表面或操作人员。整套工装没有多余的冗余结构，所有构件均服务于轮圈跳动测量的核心功能，结构布局紧凑，闲置时可放置在工作台下方或墙角，不会占用过多的存储空间，适合家庭维修工位、小型车店的入门级调校作业使用，能够覆盖绝大多数日常骑行场景下的轮组维护需求，解决轮组碰撞后偏摆、辐条松动后跳动的校正问题，无需将轮组送至专业门店即可自主完成调校作业。
