苹果妙控键盘薄膜对位组装工装

　　在消费类数码产品维修与小批量翻新产线里，薄膜键盘的层间对位一直是容易被忽视却直接决定成品良率的环节。苹果妙控键盘A1644采用多层薄膜叠合结构，按键回路、导电触点与定位孔之间的错位公差极小，手工凭肉眼叠放时，哪怕仅出现零点几毫米的偏移，都可能造成部分按键触发失效、连击或者键程手感不一致。这套工装正是围绕该款键盘的薄膜组装工序开发，核心作用是在叠片过程中提供稳定的定位基准，让三层功能薄膜与基底支撑件能够按照设计坐标逐层落位，避免人工铺放时的滑移、褶皱与边部错位。

　　从实际使用场景看，该工装既可以放在维修工作台面上单台操作，也能够嵌入小型数码产品翻新工位，配合防静电垫、镊子与压合滚轮使用。操作人员先将底层薄膜依照工装轮廓放入定位区域，再依次叠放中间回路层与上层触点膜，每一层都通过边缘定位结构限制X、Y方向自由度，层间不需要反复挪动调整。叠合完成后，可直接在工装上进行预压，确认各层边部齐平、定位孔完全重合后再转入后续压合与装配步骤。相比无基准的手工组装，这种方式大幅降低了反复揭起重贴导致薄膜变形、导电层磨损的概率。

　　结构设计上，工装主体采用平板式定位思路，工作面按照键盘薄膜的外轮廓与关键孔位提取约束点，而不是整块包覆。这样做的好处是取放空间充足，操作人员能够观察到薄膜边缘与定位边的贴合状态，同时减少大面积接触对薄膜表面造成的吸附或刮擦。定位特征优先布置在薄膜受力稳定、形位公差敏感的区域，避开导电线路密集区，防止工装凸起压伤回路。对于键盘上下端弧度与边角过渡位置，工装对应留出避让槽，使薄膜在自然展平状态下贴合定位，而不是被强行压入型腔。

　　外形边界方面，工装整体尺寸围绕A1644键盘薄膜的展开轮廓设定，长宽方向预留操作边距，便于手指取放与压辊通过；厚度控制在工作台手工工装的合理范围内，保证放置平稳，不会在压合过程中翘动。底部可根据工位需求增加防滑垫或定位销接口，若接入半自动化组装台，也能够通过周边孔位固定到工作台板上。工装工作面的台阶高度经过分层考虑，既能约束薄膜位置，又不会因侧壁过高导致层片放入时卷边。

　　功能特性上，这套结构并不承担键盘本身的电子功能，而是作为组装过程中的工艺装备存在。它解决的是柔性薄膜件在多层层压时“基准不统一”的问题：没有工装时，每层薄膜都可能以不同边缘作为参考，误差会逐层累积；使用工装后，所有层片共享同一组定位基准，累计错位被控制在按键触点可接受范围内。对于维修场景中更换破损薄膜、重新粘合分层键盘，或者小批量制作替换膜片，该工装都能显著提升一致性。

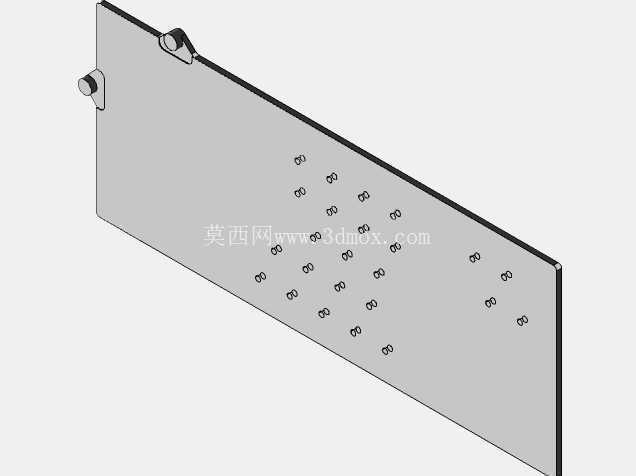

　　从建模角度看，设计时需要先还原键盘薄膜的关键轮廓、孔位与层叠顺序，再根据装配动作反推定位面高度和避让区域。定位边不宜连续过长，应在保证约束的前提下分段设置，以降低加工误差对装件的影响；取件缺口要布置在操作人员双手自然接触的位置，避免薄膜贴合工作台后难以掀起。工作面所有与薄膜接触的棱边都应做圆角或倒角处理，防止尖锐边缘划伤柔性材料。若后续需要扩展到同系列不同版本键盘，可在主体上更换定位条或增加可调节挡块，使工装在专用性与柔性之间取得平衡。

　　实际压合时，工装还承担临时保持层间位置的作用。薄膜在未粘接牢固前很容易受气流、镊子触碰或滚轮推力影响而移动，定位结构能够在压辊扫过表面时限制层片横向滑移。对于键位密集区域，工装并不直接压在按键触点上，而是通过外围约束保证整片薄膜的位置，这样既保护了脆弱导电层，也让压合力能够均匀传递。完成压合并确认粘接稳定后，再将组件从工装上取出，转入外壳装配与按键测试工序。

　　这类工装虽然结构不复杂，但对消费电子产品维修和再制造流程很有价值。它把原本依赖操作人员经验的叠片动作转化为有明确机械基准的工艺步骤，降低了培训成本，也减少了因薄膜错位造成的返工。对于结构工程师而言，设计重点不在于复杂机构，而在于准确理解柔性件的定位公差、层叠顺序和操作路径，用最简单可靠的边界约束实现稳定组装。
