150MVA油浸式电力变压器结构设计

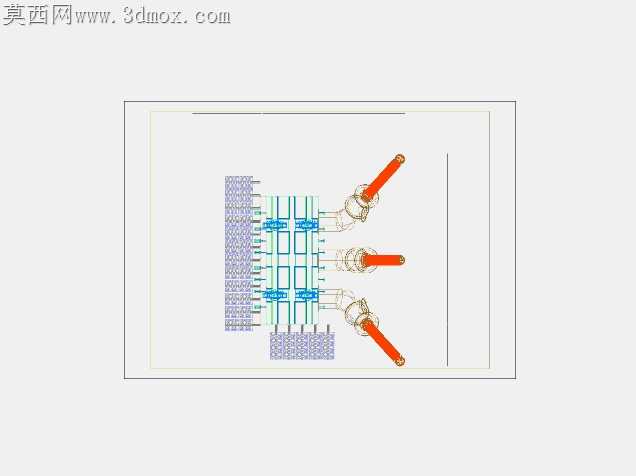

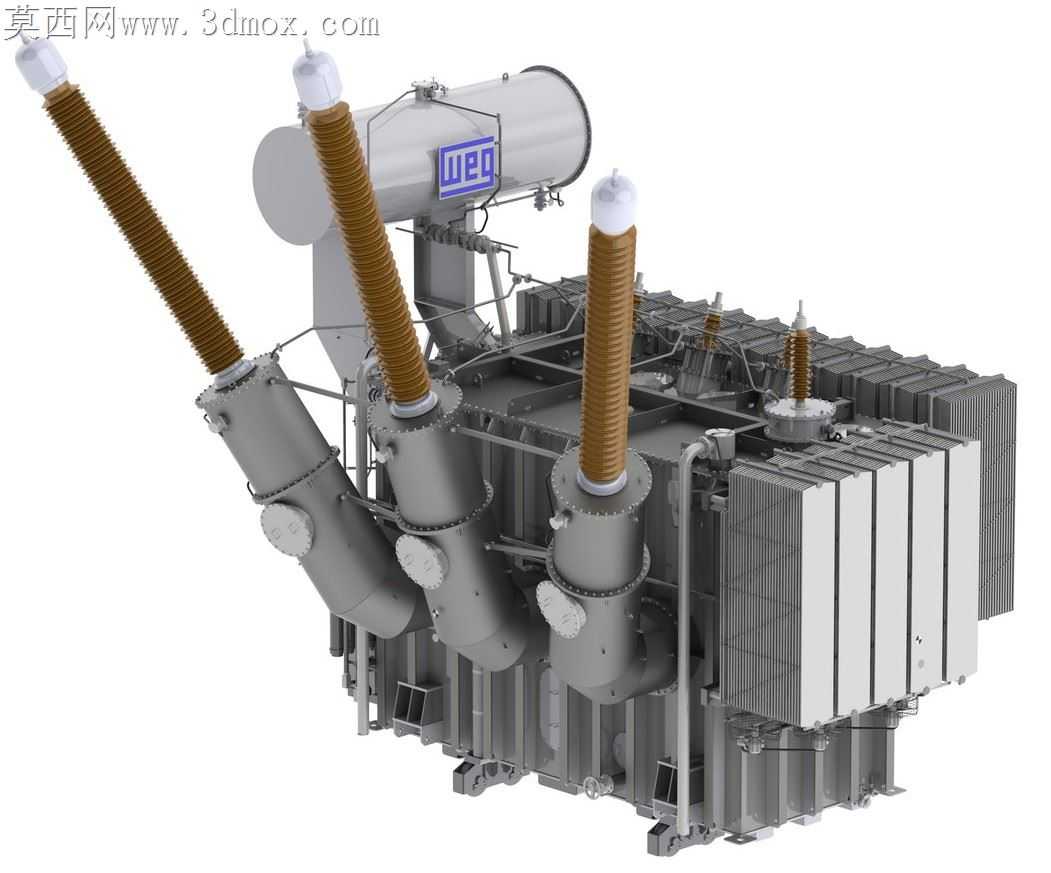

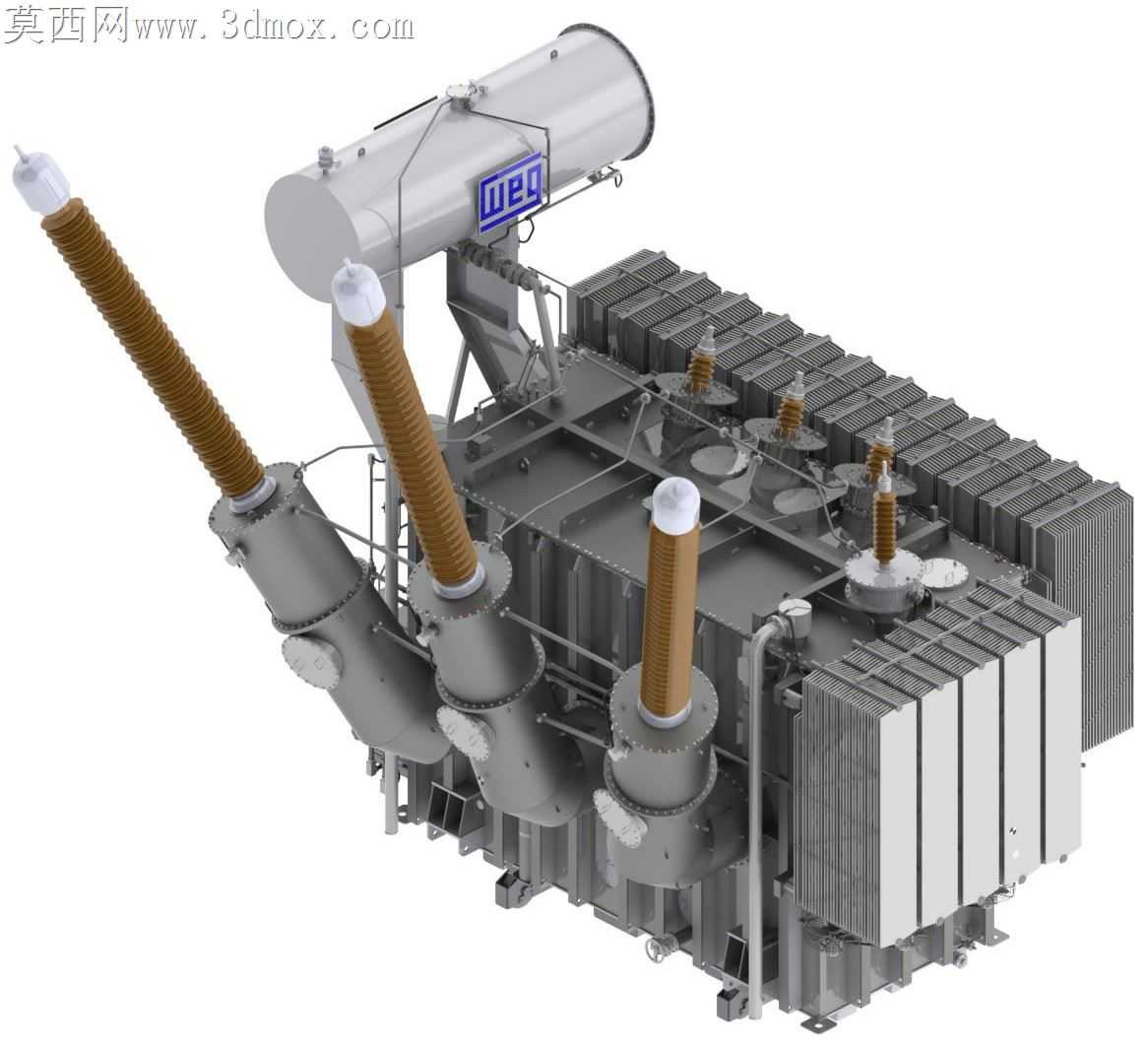

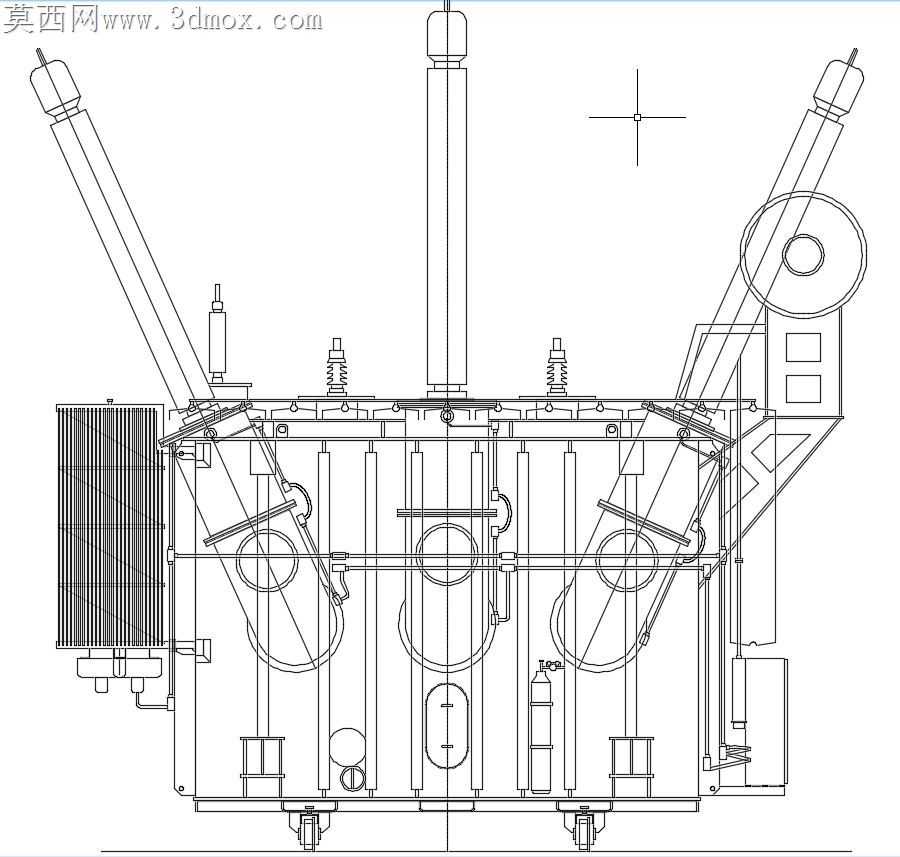

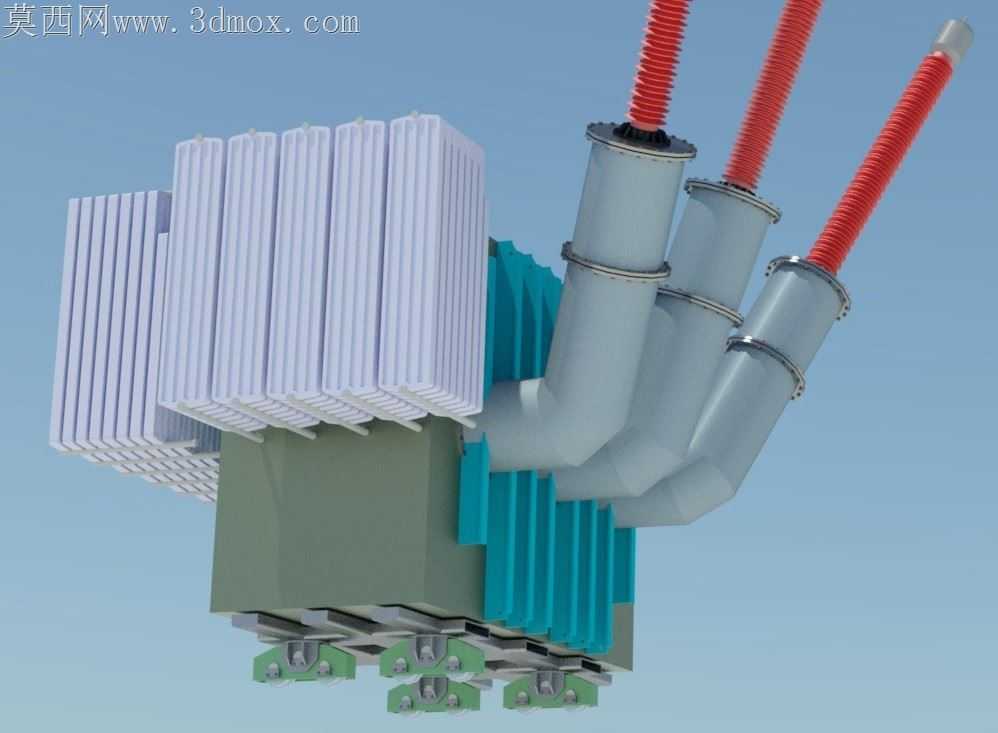

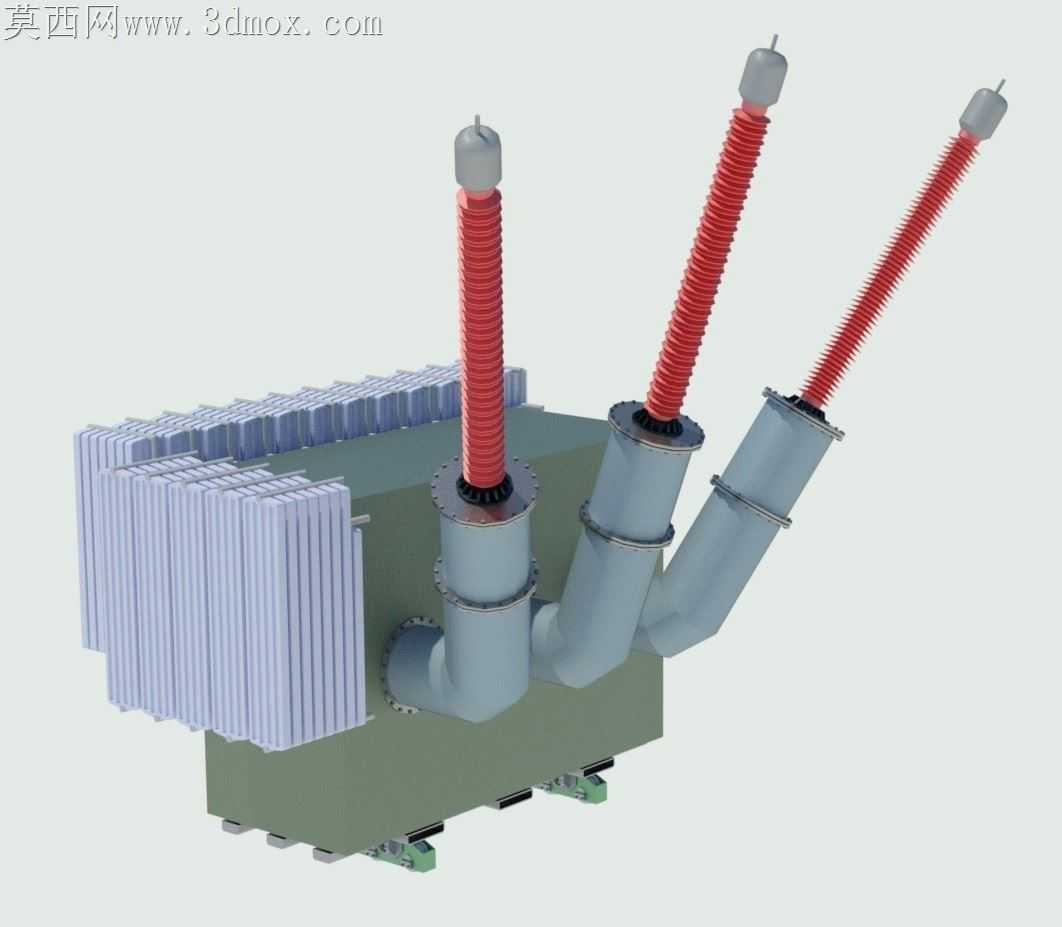

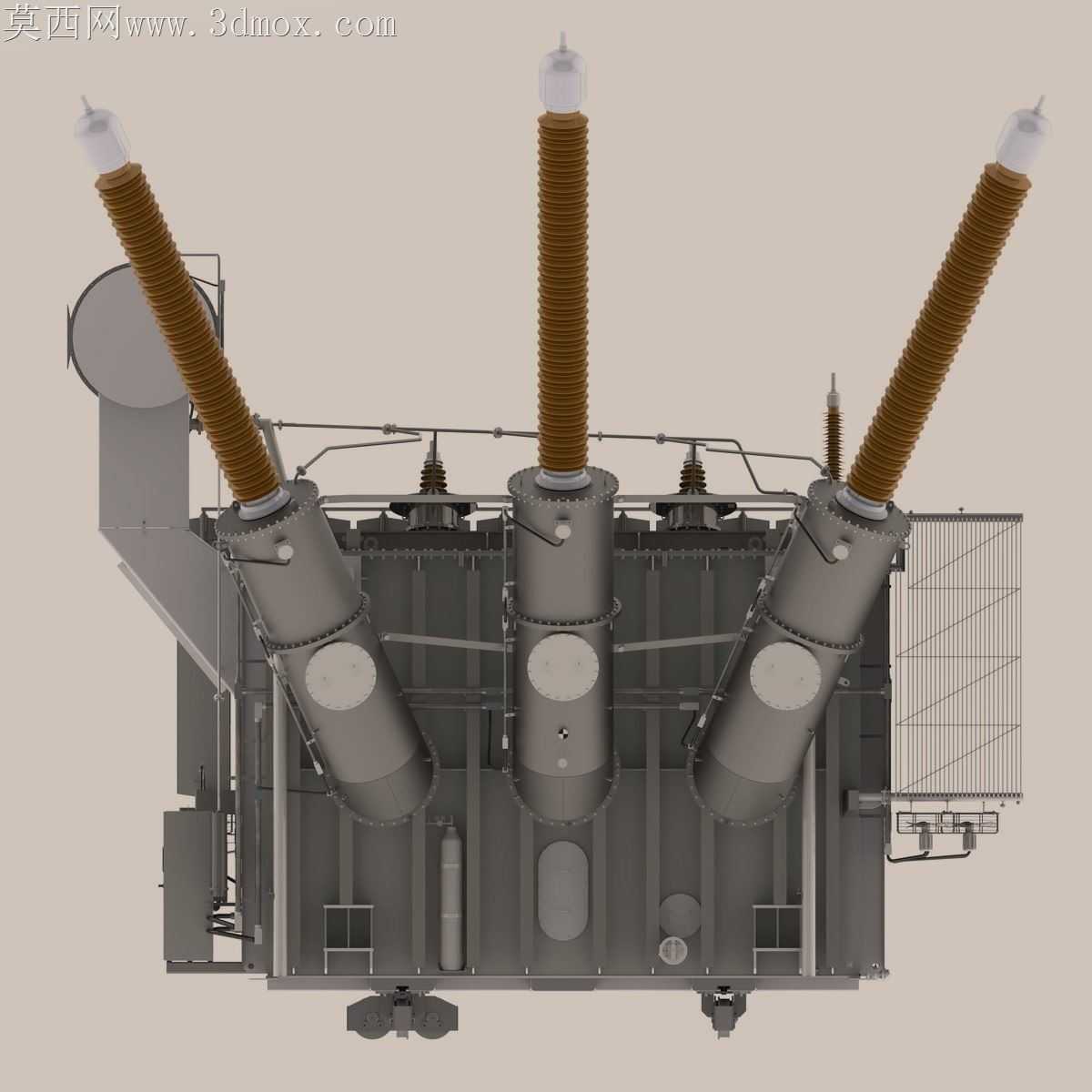

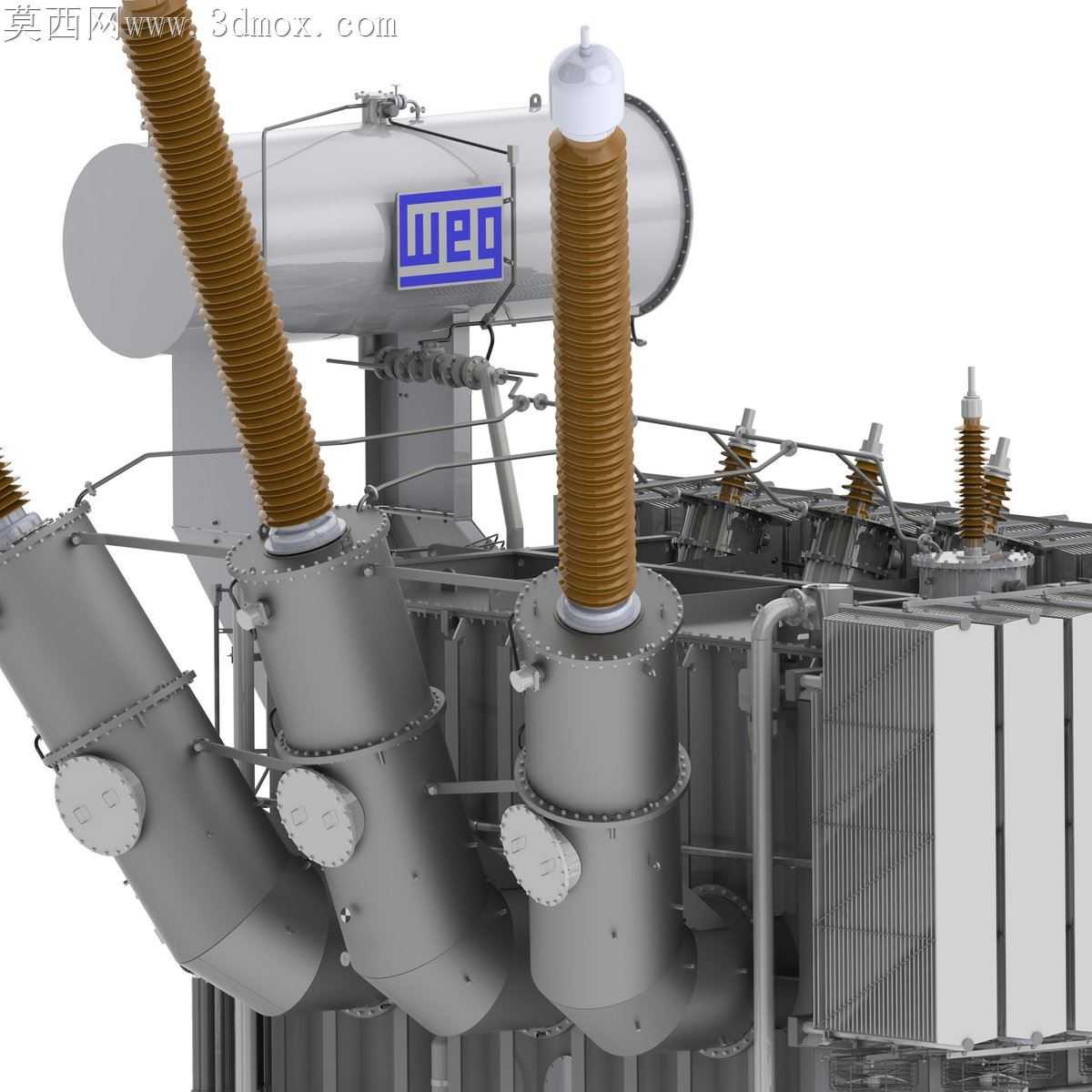

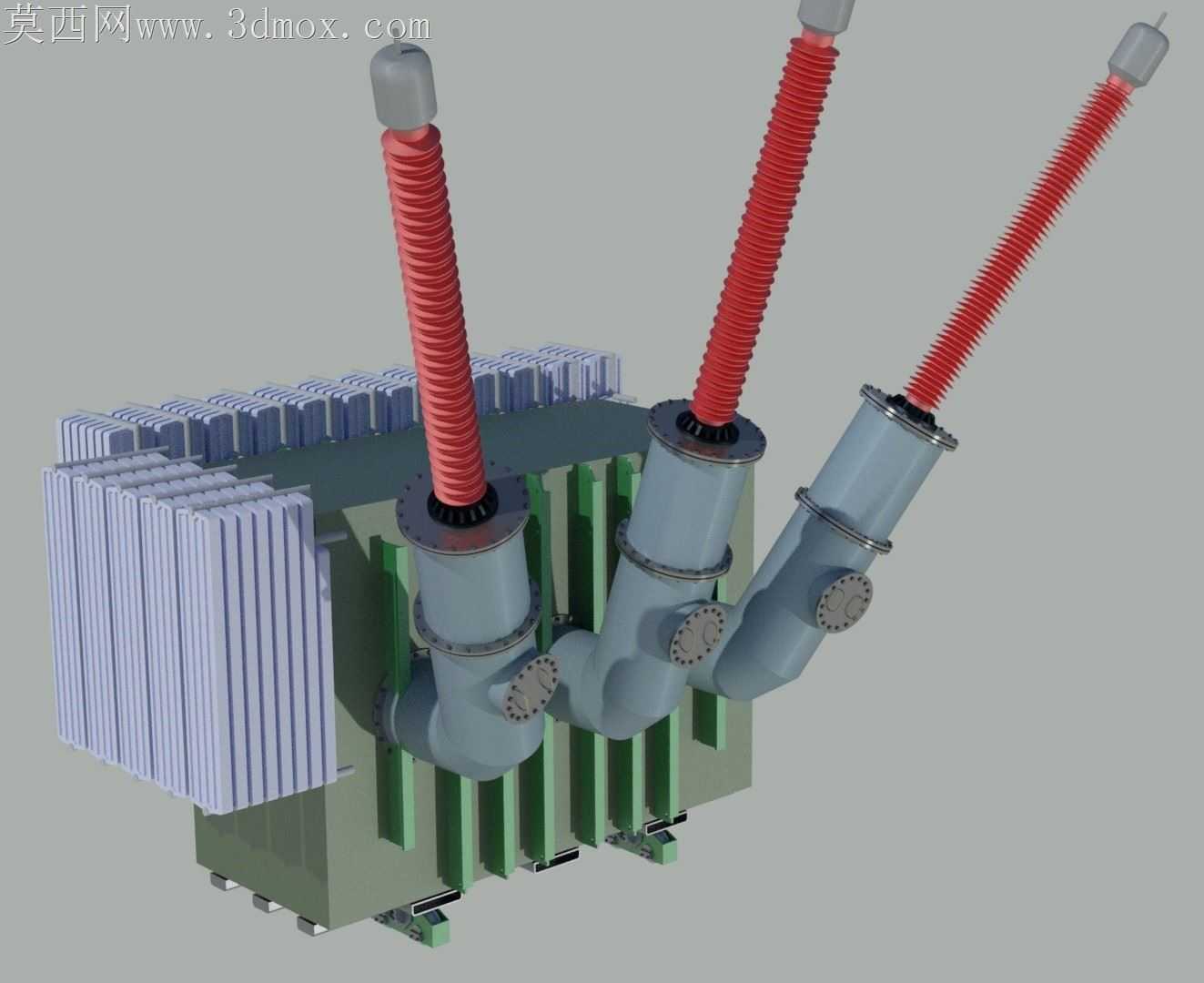

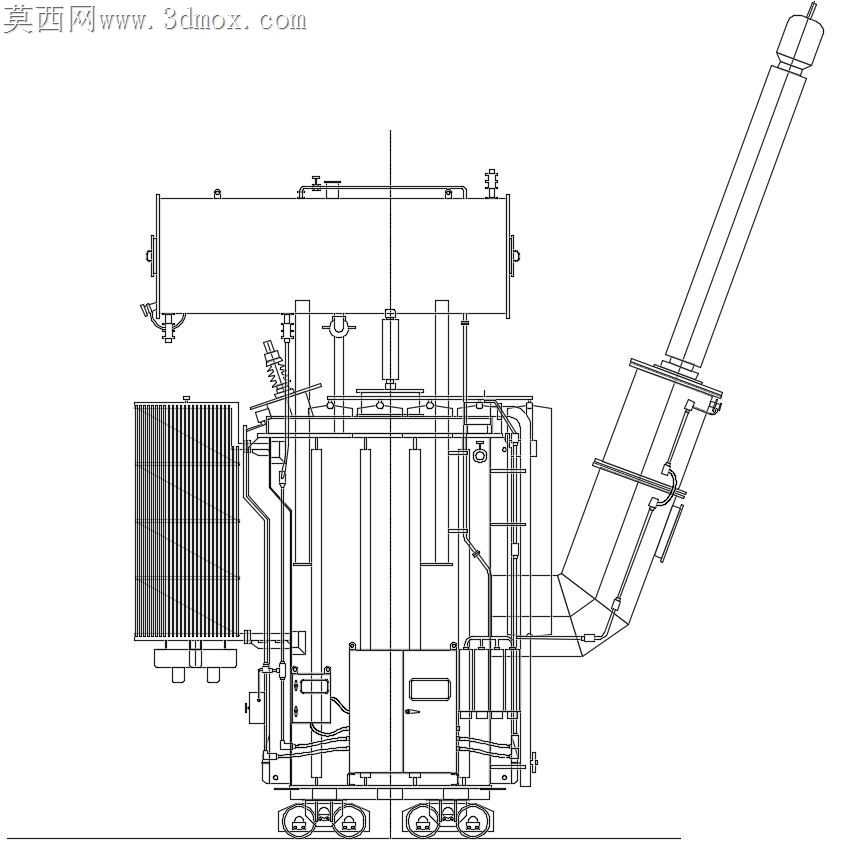

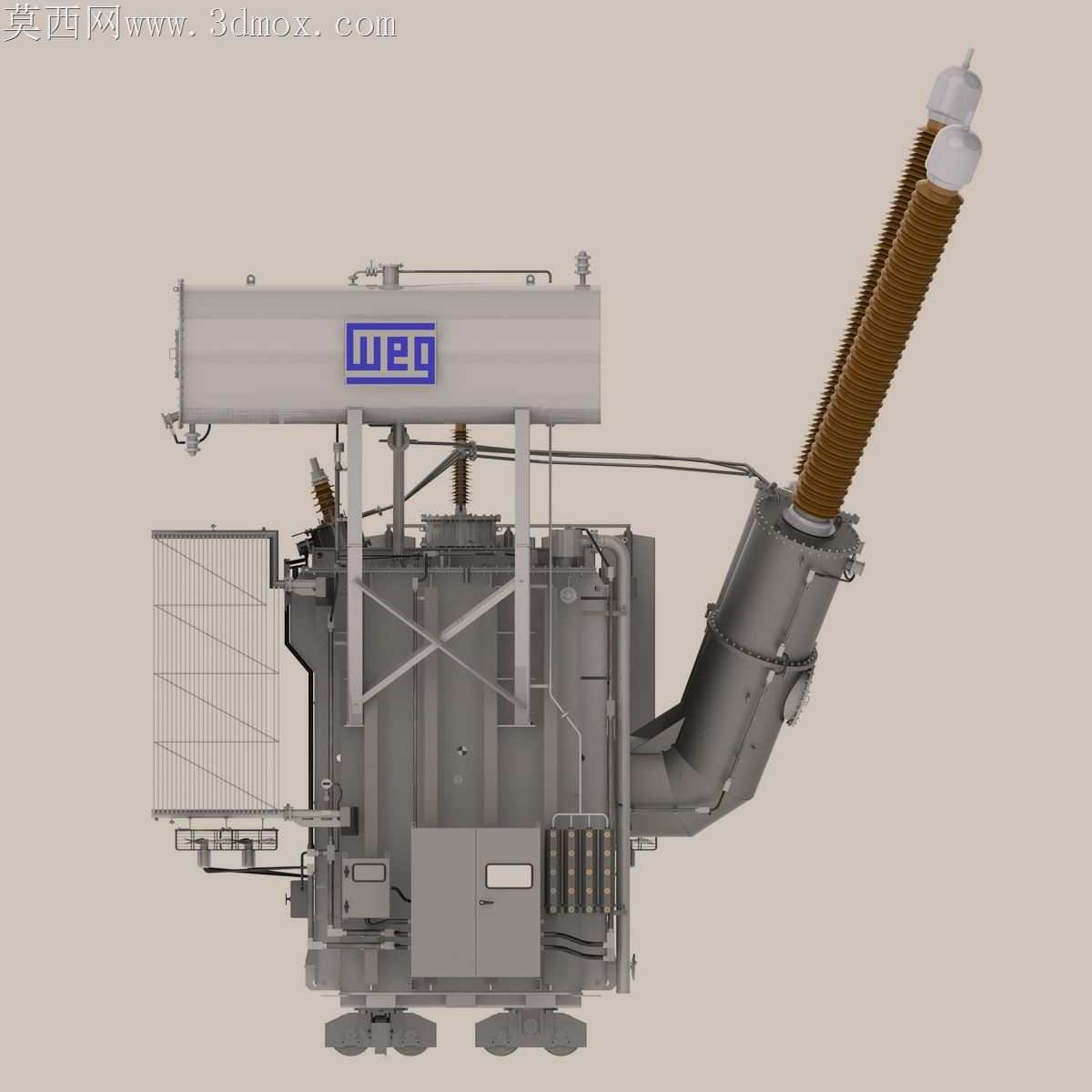

油浸式电力变压器的现场运行隐患里，套管密封失效与散热片形变卡滞占非计划停运诱因的近四成，这套150MVA容量的油变三维结构，在细节处理上刚好对准了这两个长期被粗放建模忽略的加工适配问题。高压侧三根斜向布置的瓷套根部，没有采用常规建模里的直角对接结构，而是做了12度倾角的过渡圆弧法兰座，这个角度不是随意设定的——现场吊装套管时，垂直起吊的瓷件会因自身重量产生微小挠度，12度的预倾角刚好抵消吊装形变带来的密封面错位，法兰面上预留的三道环形密封槽深度差控制在0.2mm，既可以容纳耐油橡胶圈的压缩形变，又不会因槽深过大导致密封圈受压不均出现渗油路径。油箱侧壁的片式散热器排布，没有追求视觉上的绝对等距，靠近高压套管侧的散热片间距比低压侧宽15mm，这个取舍是为了给套管接线作业留出足够的操作空间，同时避免散热片边缘的尖角在高压电场下产生电晕，每片散热片的折边处都做了R3的圆角过渡，折边高度严格匹配油箱壁的加强筋高度，焊接时散热片可以直接卡在加强筋的定位槽内，不需要额外做工装支撑，能把焊接变形量控制在允许范围内。油箱顶部的储油柜连接管没有走直线，而是做了一个平缓的向上抬升弯段，这个结构是为了避免变压器油在低温下析出的蜡质沉积物堵塞瓦斯继电器的连通管路，弯段的曲率半径经过反复校核，既不会形成气室积存空气，又能让沉积物顺着坡度回流到油箱底部，不会卡在管路拐角处。绕组与铁芯的夹件结构上，特意在夹件与油箱壁之间预留了20mm的间隙，这个间隙是给现场器身干燥处理留的蒸汽流通通道，很多建模时忽略这个间隙，实际生产中会导致器身干燥不均匀，绝缘件含水率超标，投运后容易出现局部放电。低压侧的出线铜排固定座，采用了绝缘隔板与金属嵌件一体的结构，嵌件的同轴度公差在模型里做了明确的装配约束，避免现场安装时铜排受力产生内应力，长期运行后出现断裂。连油箱底部的排污阀位置，都避开了基础槽钢的安装位，不需要在现场基础上额外开孔，排污管的倾斜角度刚好能让箱底的残油完全排净，不会积存油泥影响绝缘油的性能。
