油浸式电力变压器结构细节还原

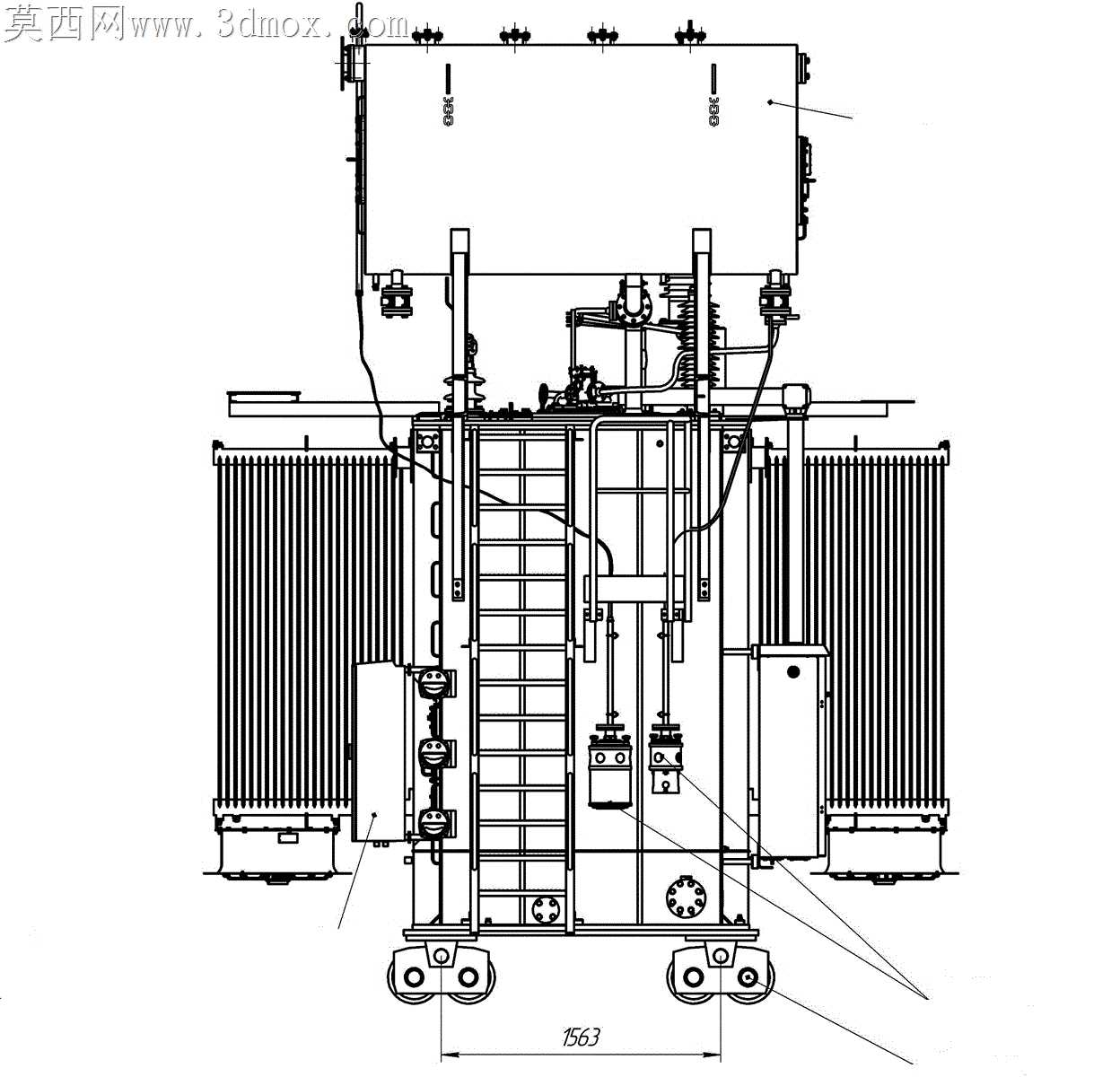

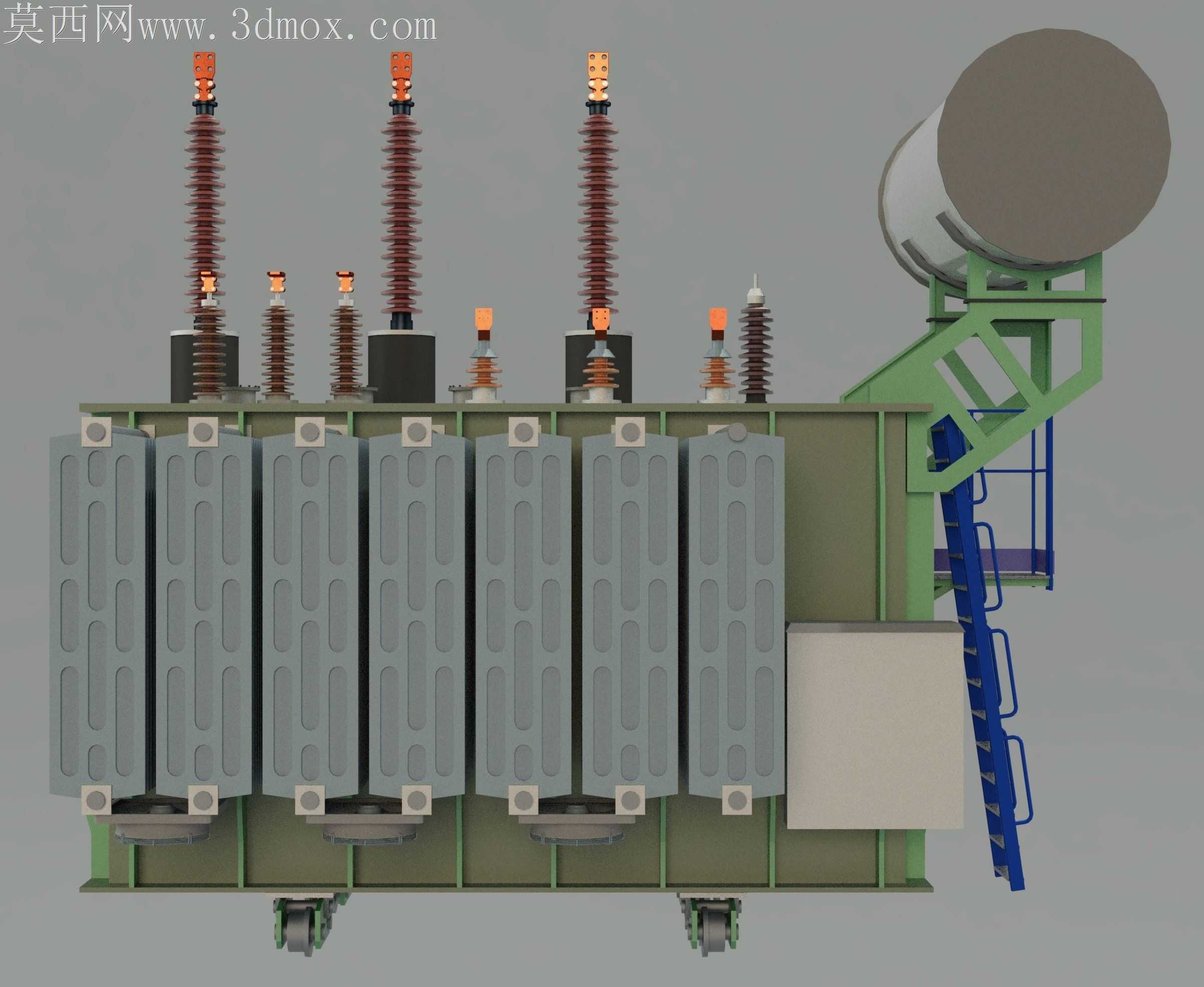

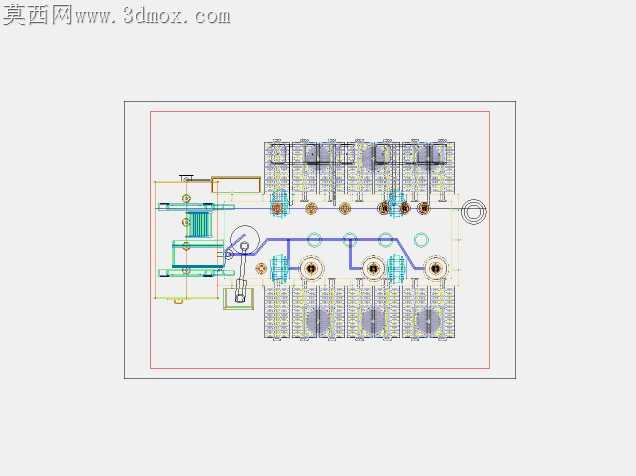

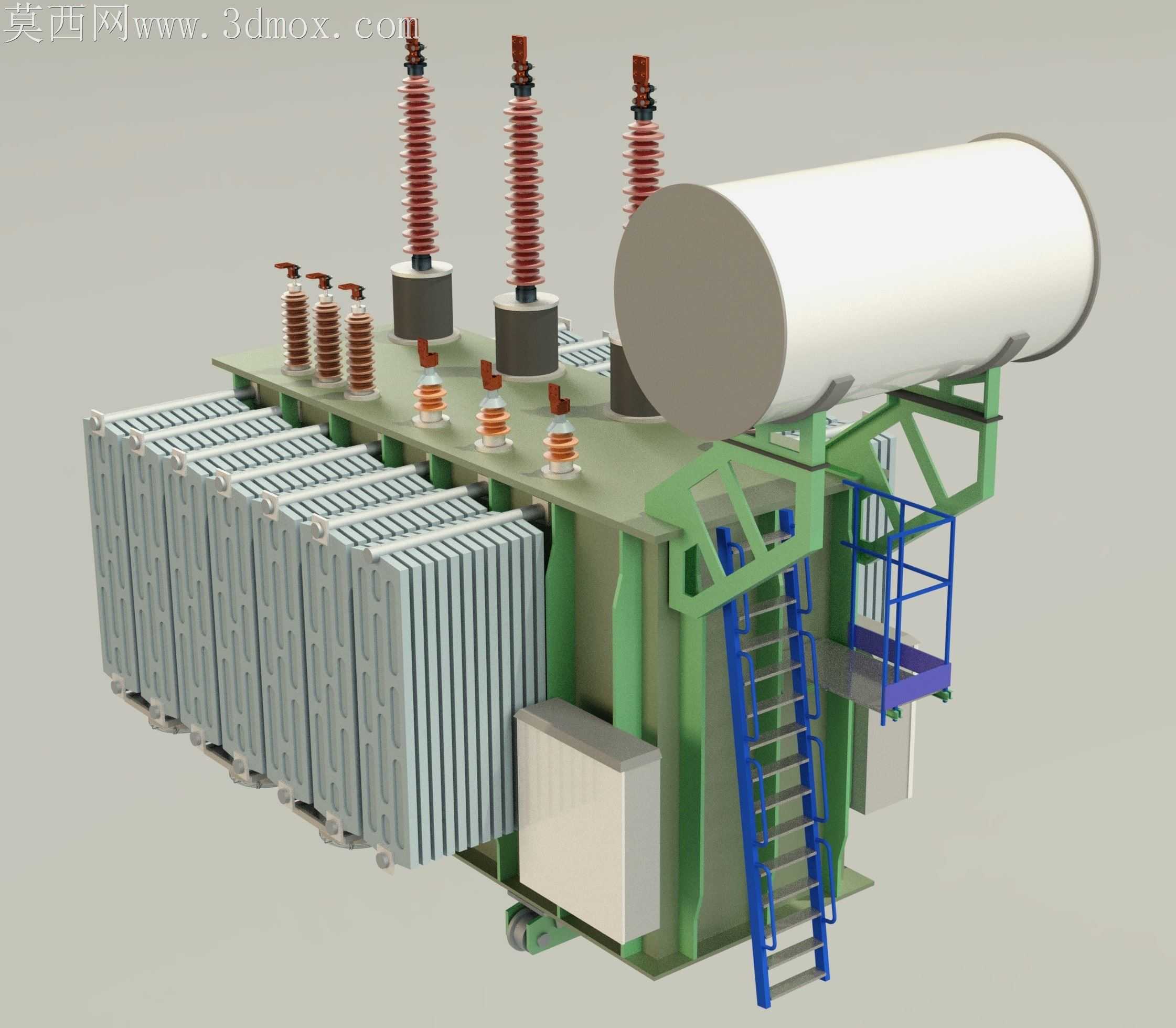

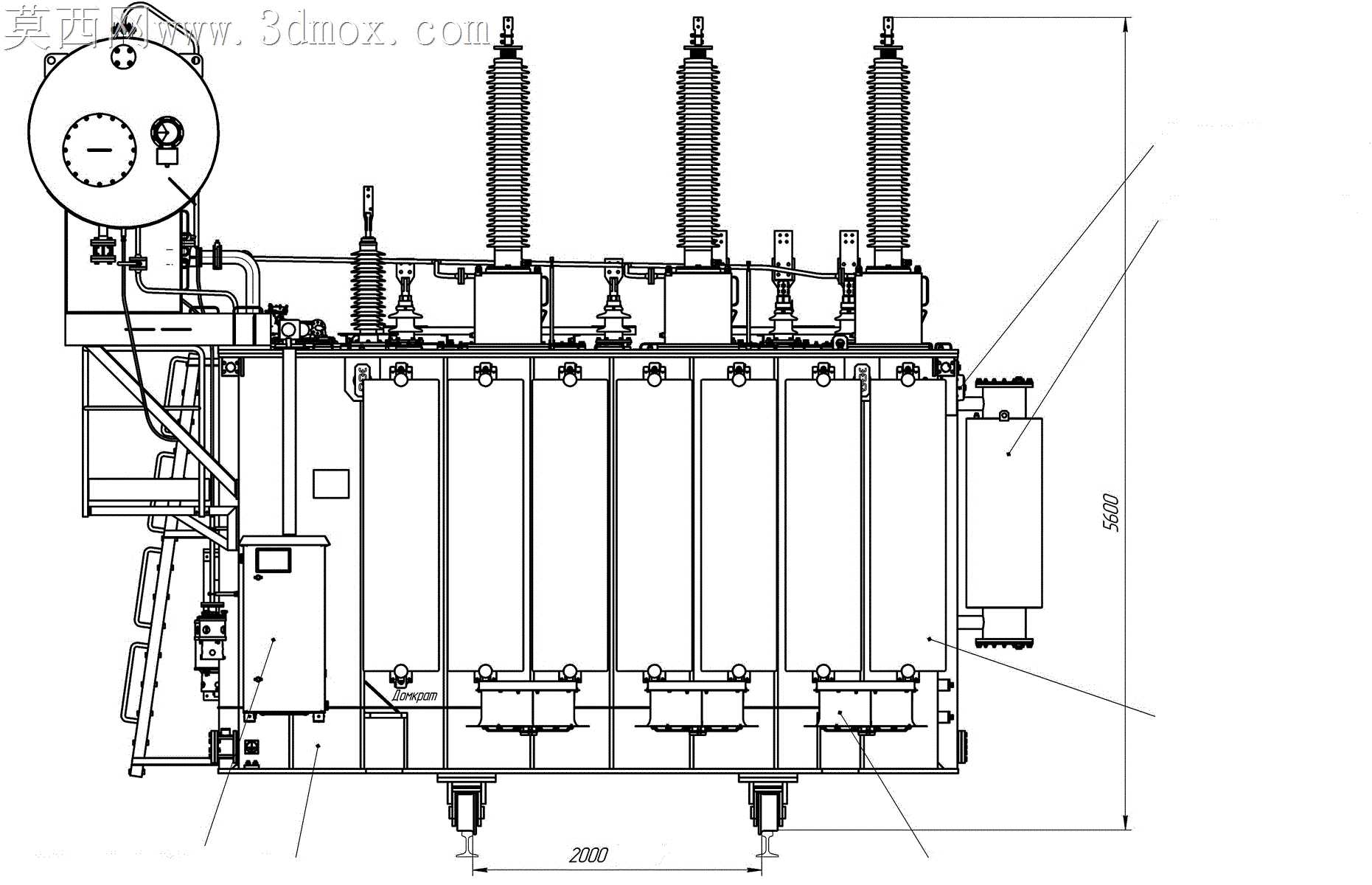

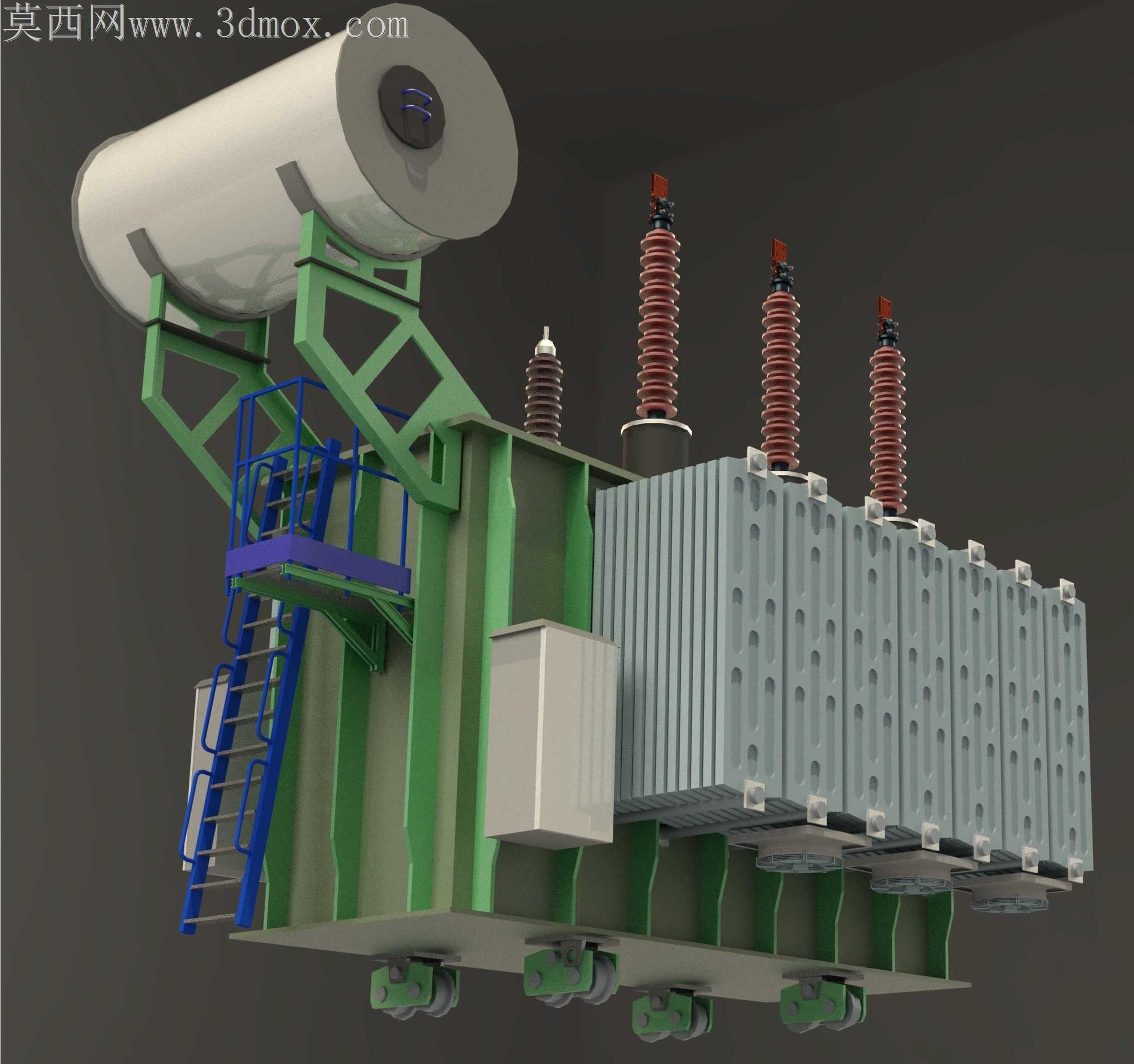

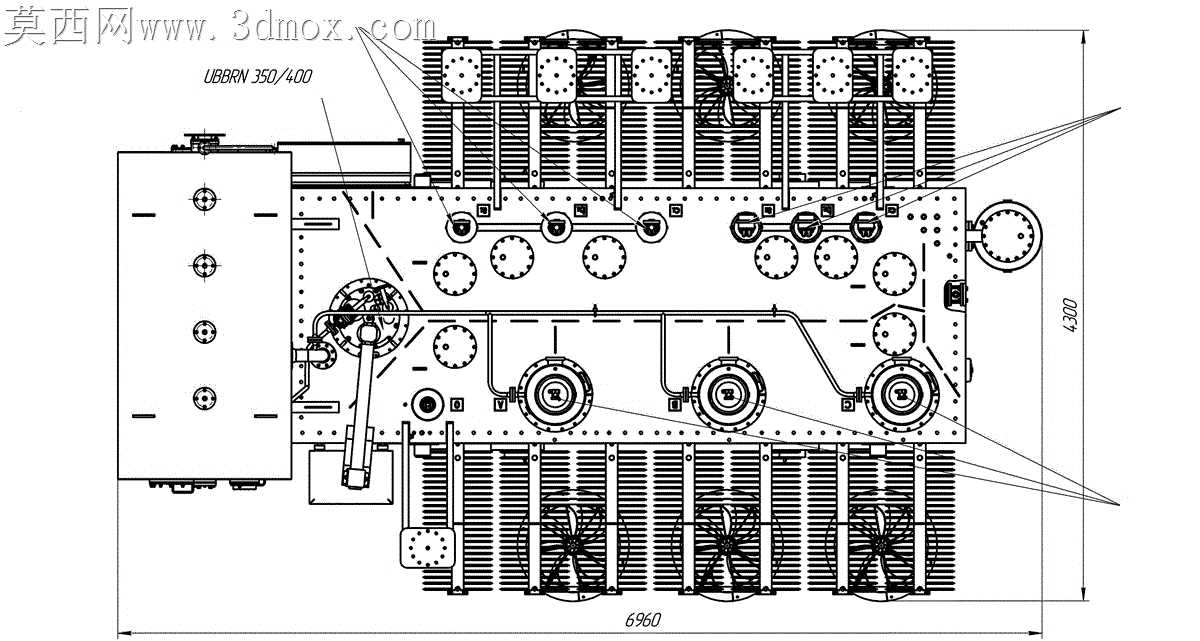

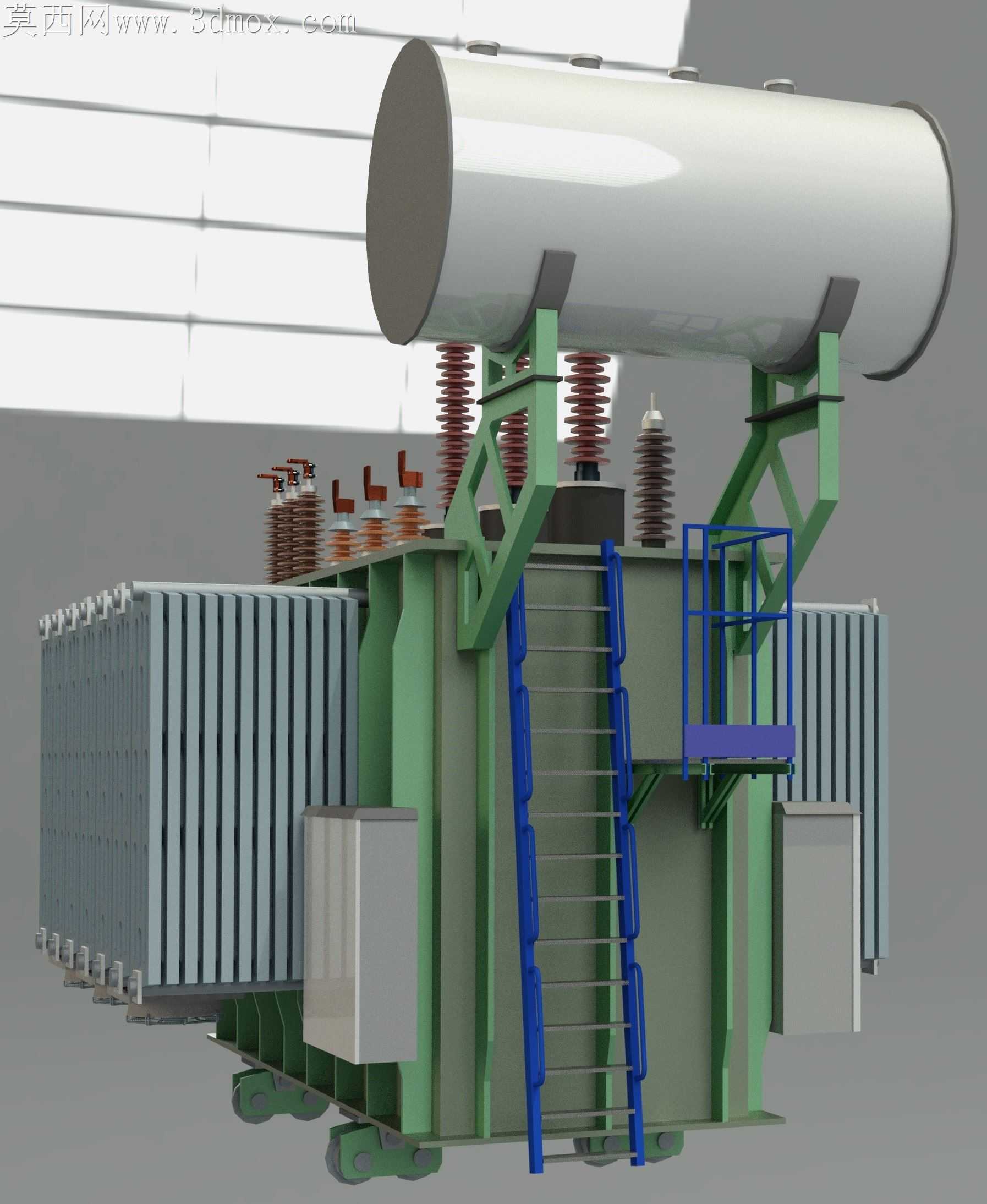

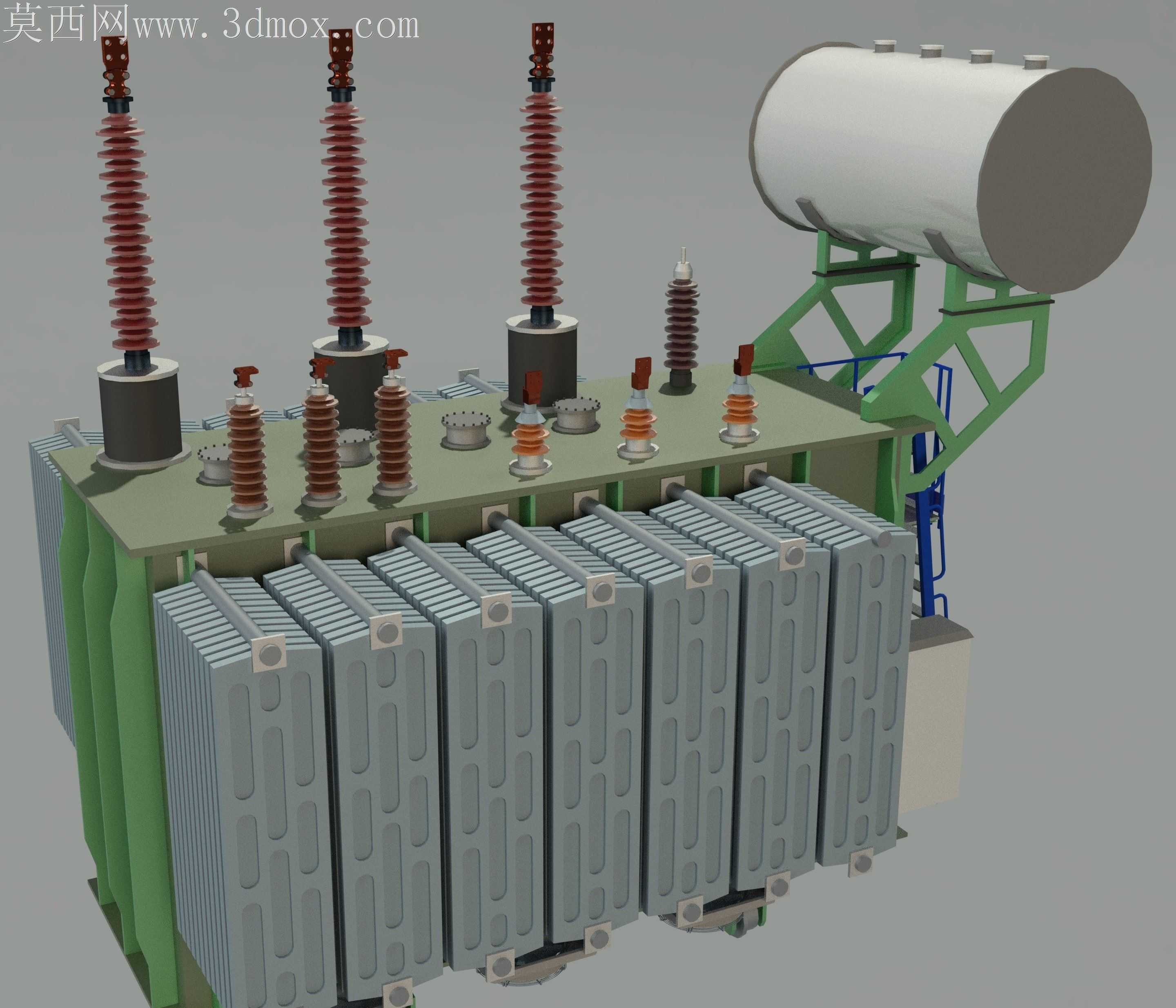

户外电力场景下，油浸式变压器长期承受温差变化、风雨侵蚀与持续负载带来的结构应力，建模时从加工适配视角切入，每一处结构都对应实际生产的工艺要求。散热片组的排布没有做等距理想化处理，相邻片体预留了0.8mm的装配间隙，对应实际冲压成型后片材边缘的微小形变余量，避免现场拼装时出现片体卡滞、无法对齐安装孔的问题，片体表面的冲压加强筋完全复刻真实产品的压型深度，既保证散热面积不打折扣，也兼顾片体自身的结构刚度，减少运输过程中受挤压变形的概率。顶部高压套管的分层绝缘结构做了分件处理，瓷质绝缘段的伞裙间距严格匹配电力行业的爬电距离要求，金属接线端的倒角尺寸对应铜排接线的安装空间，不会出现接线端子与伞裙距离过近引发放电的隐患，套管与油箱顶盖的连接法兰特意做了加厚处理，还原实际生产中密封胶圈的安装槽结构，避免后期运行时出现渗油问题。侧面的储油柜没有做成简单的圆柱拼接，端盖的圆弧过渡做了轻微的拔模斜度，对应卷板焊接后的整形工艺，支架与油箱本体的连接位置预留了焊接让位缺口，还原现场焊接时的操作空间，不会出现焊缝无处落脚、结构虚接的问题。配套的检修爬梯做了分段式结构，每段梯梁的连接耳板对应螺栓安装的通孔做了0.5mm的公差偏移，适配现场安装时的焊接定位误差，爬梯旁的操作平台护栏高度完全符合电力检修的安全规范，平台踏板的防滑纹路做了凹凸处理，还原实际花纹钢板的冲压特征。油箱侧壁的接线端子箱做了内嵌式安装结构，箱体与箱壁的连接面预留了密封垫的压缩余量，箱门的合页结构做了可活动的装配间隙，还原真实的开合逻辑，箱体底部的电缆进线孔做了翻边处理，对应现场穿线时的防护要求，避免电缆外皮被锐边割破。所有外露的螺栓连接位置都没有省略垫片与防松螺母的细节，对应电力设备长期运行的防松要求，不同材质的部件做了明确的分色区分，绿色的油箱支架、灰色的散热片、红色的绝缘伞裙、蓝色的爬梯护栏，完全匹配现场设备的涂装规范，方便加工时直接对应不同的表面处理工艺，减少后期工艺核对的成本。
