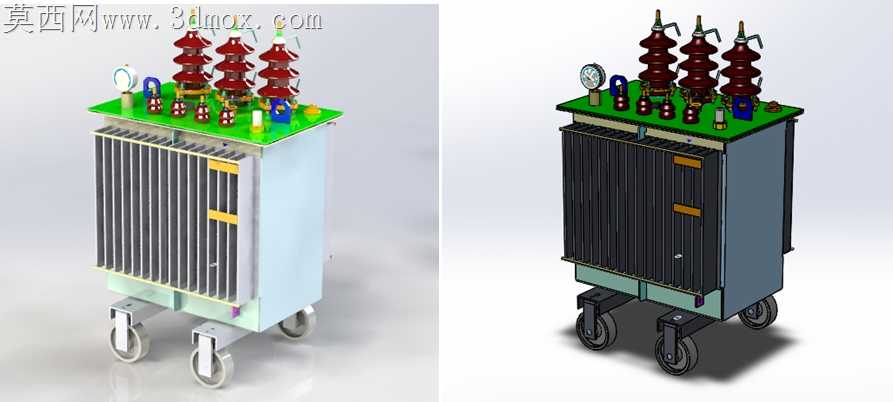

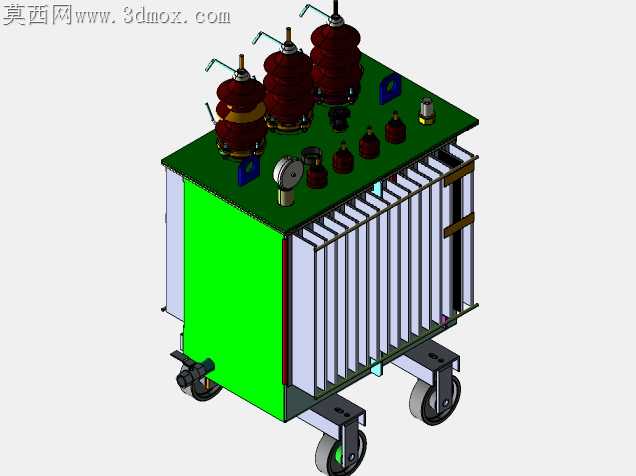

可移动油浸式50kVA配电变压器结构设计

做这个可移动油浸式变压器模型的时候，最先敲定的是底部脚轮的安装基准，毕竟要满足临时配电场景的移位需求，不能让脚轮承重后出现箱体倾斜的问题。一开始想直接把脚轮装在油箱底壳平面上，算完满载油加器身的总重量后，发现底壳薄板局部承压不够，特意加了四根方钢焊接的承力横梁，脚轮固定座直接锁在横梁上，还在两个前轮位置留了刹车结构的安装位，避免设备就位后出现滑移。油箱侧壁的散热翅片是建模里比较费心思的部分，一开始想做一体化拉伸的整排翅片，后来考虑到实际加工里翅片是单独冲压后焊接到箱壁的，特意把每片翅片做了独立的实体，边缘留了0.1mm的焊接让位间隙，翅片的间距按常规油变的散热流道要求设成35mm，既保证空气对流的空间，也不会让整体外形过于臃肿。顶部的高压套管布局没照搬常规固定变压器的一字排开方式，考虑到移动过程中可能有磕碰，把三个高压瓷套往箱体中心方向收了15mm，周边预留了绝缘护罩的安装空间，旁边的压力表、放油阀、接线端子都按实际操作的避让距离排布，不会出现操作时工具碰擦瓷套的问题。油箱顶部的封板做了2mm的凸起翻边，防止顶部凝露的水顺着箱壁流到接线位置，高低压侧的接线柱还做了不同的颜色区分，高压侧用红棕色标识，低压侧用蓝色标识，和实际产品的安全规范对应上。材质调试的时候，油箱外壳一开始用了纯哑光的灰蓝色漆，后来发现渲染出来质感太塑料，特意加了细微的金属颗粒纹理，粗糙度调到0.6，模拟真实户外设备的漆面质感；高压瓷套用半光泽的深棕陶瓷材质，表面加了极淡的釉面反光，和金属件的哑光质感形成区分；底部脚轮的橡胶轮面做了细微的防滑纹理，金属支架做了镀锌的淡金属光泽，不会和箱体漆面质感混淆。装配逻辑上，先把内部器身的定位卡件做在油箱内壁，再扣装顶部封板，最后装顶部附件和底部脚轮，所有配合位置都留了实际装配的公差间隙，不会出现建模时完全零间隙、实际生产装不上的问题。整个模型没有做多余的装饰性结构，所有外露的部件都对应实际产品的功能需求，不管是做配电方案的展示，还是做实训教学的结构演示，都能直接对应真实设备的结构逻辑，不会出现和实物脱节的设计错误。
