多关节夹持机械臂实训教学结构

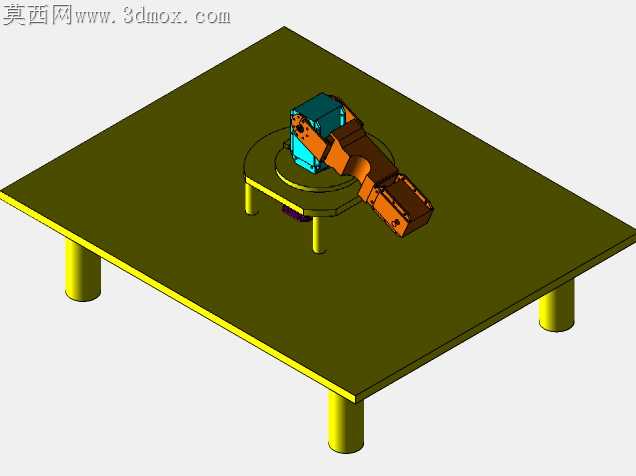

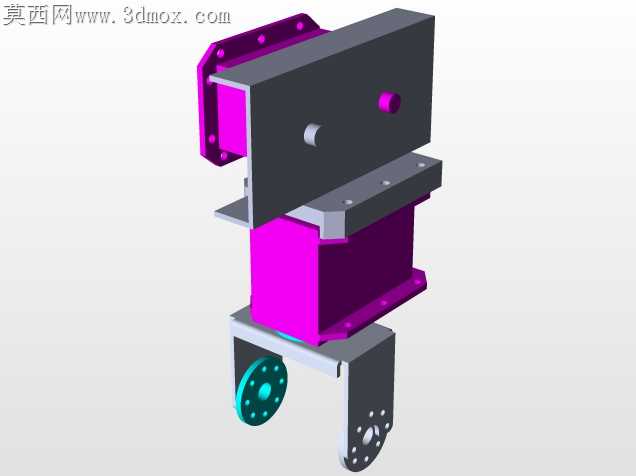

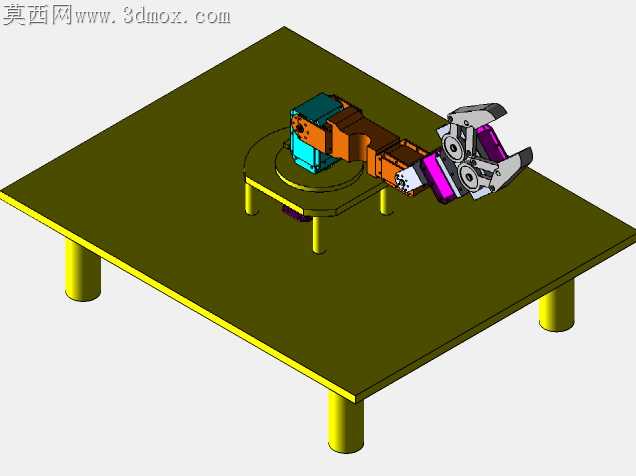

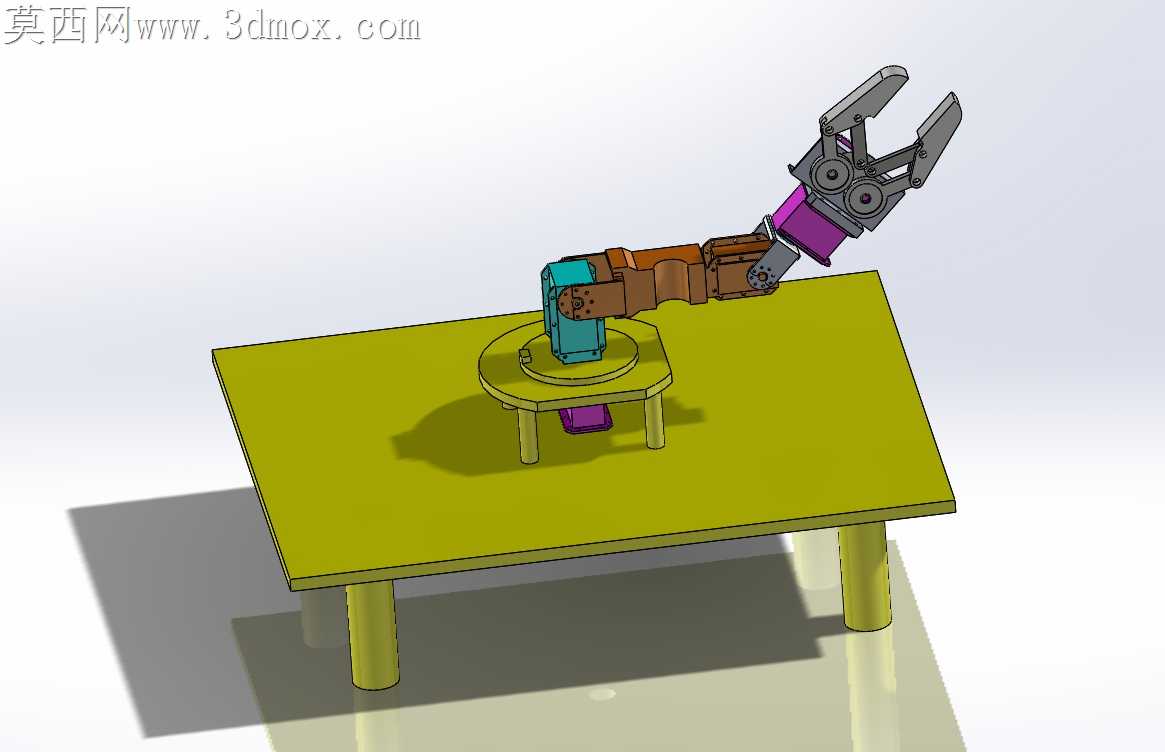

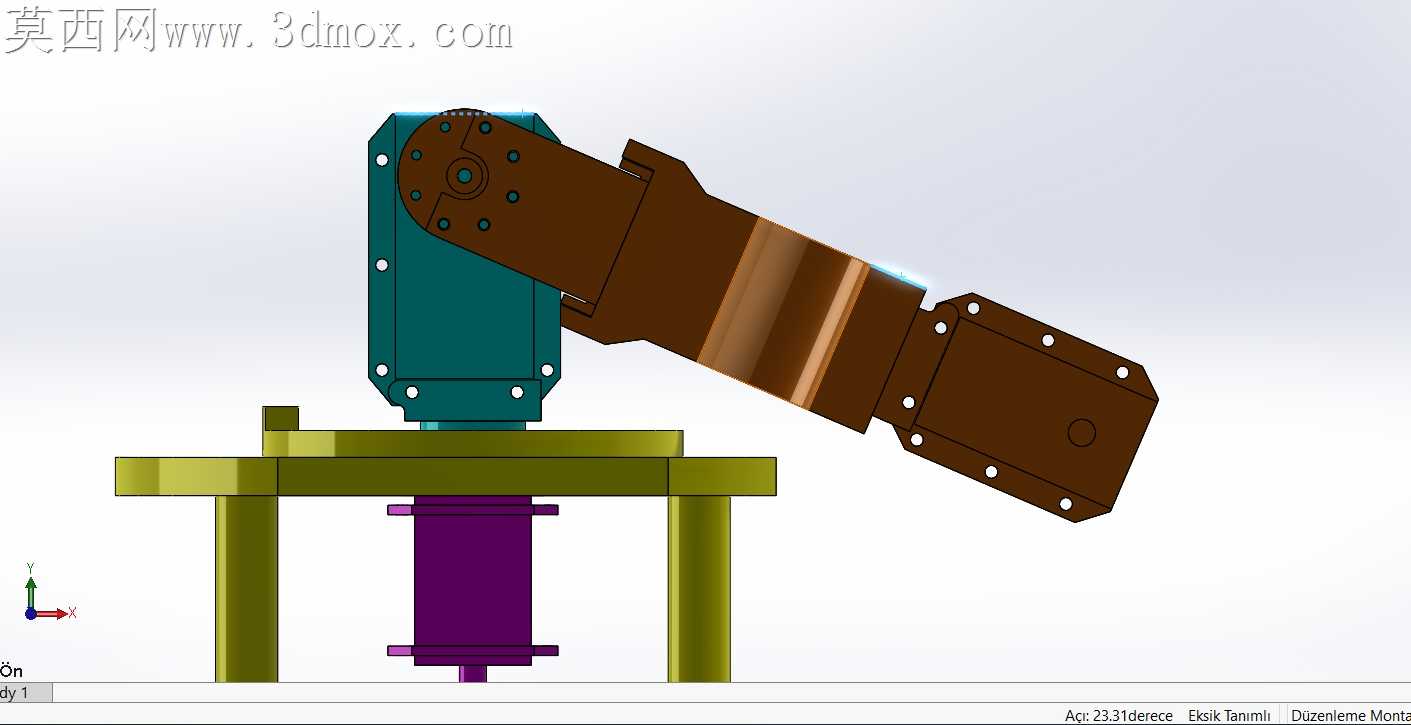

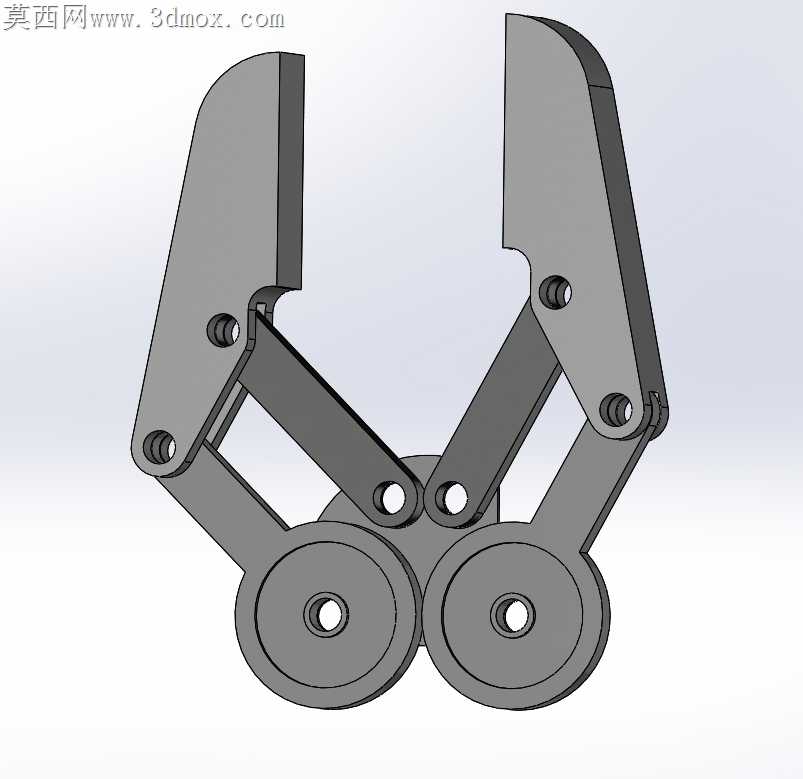

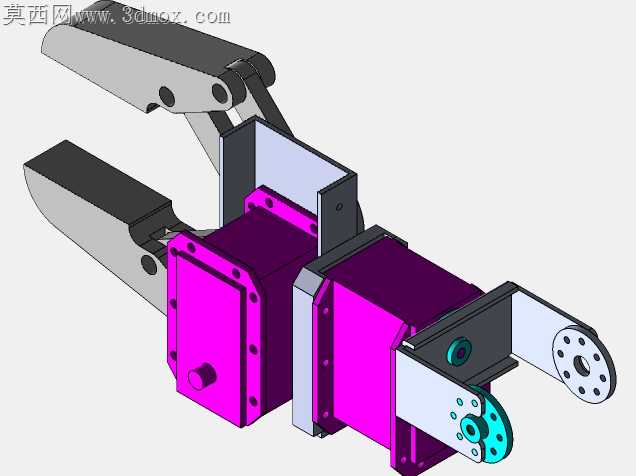

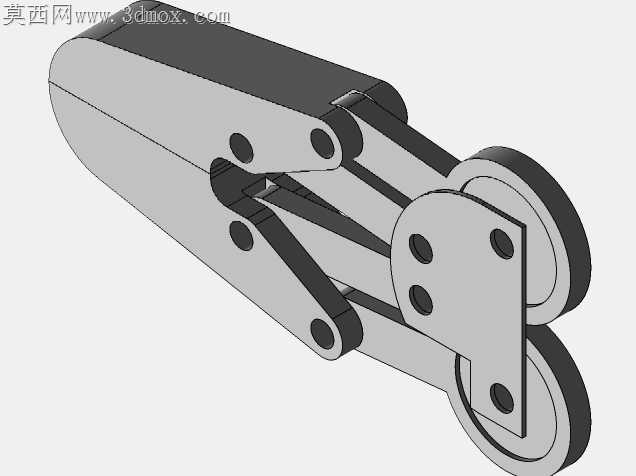

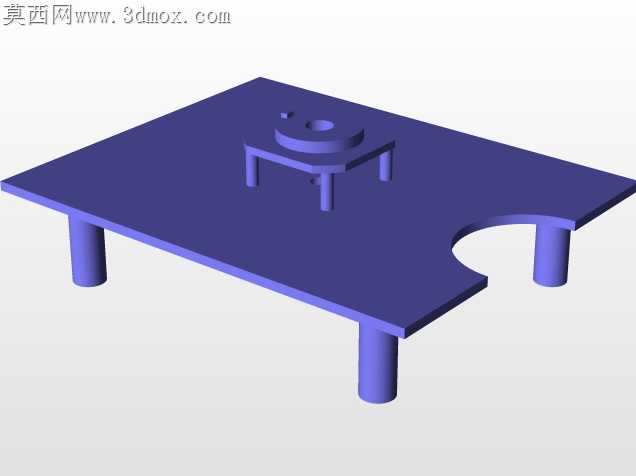

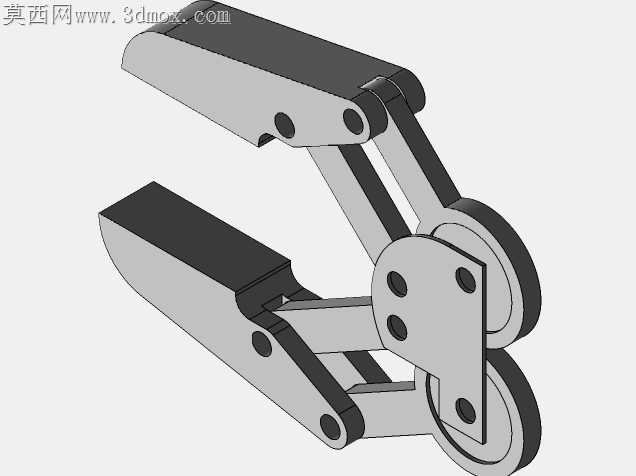

机械臂关节衔接处的公差预留一直是实训考核里最容易踩坑的环节，很多新手在做分段装配时，会把旋转基座与大臂连接的轴孔配合设成完全零间隙，实际装配时要么轴件压入后卡滞无法转动，要么大臂抬升时出现径向窜动，连带末端夹爪的定位精度完全失准。这套实训结构里，基座与台面的固定支脚特意做了微小的让位倒角，支脚与台面孔位的配合选用了过渡公差带，既保证安装后基座不会出现水平偏移，又能在装配时不用过度敲击就能顺利对位，避免新手因为硬敲导致塑料实训件出现崩边。夹爪部分的铰接点没有采用一体化轴销设计，而是拆分了轴套与销轴两个独立零件，轴套选用自润滑材质的模拟结构，销轴与夹爪臂的孔位留了0.02mm的活动间隙，开合夹爪时不会出现干涩卡顿，也能模拟真实工业机械爪的磨损补偿逻辑。大臂与小臂的衔接处做了限位凸台，凸台的高度刚好卡在大臂端面的限位槽里，转动到极限角度时会被自然挡住，不会出现关节过转拉扯内部走线的问题，很多实训者容易忽略这个限位结构的尺寸校验，往往把凸台做高导致关节转动角度达不到设计要求，做低了又起不到限位保护的作用。台面的支腿与台面连接位置做了沉孔设计，固定螺丝拧入后端面完全低于台面表层，不会凸起干涉基座的旋转范围，沉孔的深度刚好匹配常用的内六角螺丝头高度，不用额外打磨螺丝头就能保证台面平整。夹爪的指面做了锯齿形防滑纹路，纹路的凸起高度控制在0.5mm，既不会因为纹路过尖划伤模拟工件，又能保证夹持时的摩擦力足够，不会出现工件滑落的情况。分段装配的步骤拆分也贴合真实考核逻辑，从基座固定到大小臂衔接，再到末端夹爪组装，每一步的配合公差都对应CSWP考核里的公差校验要点，装配完成后可以直接做关节转动流畅度、夹爪开合行程、定位重复精度的检验，不用额外搭建测试工装就能完成全流程的装配校验练习。关节处的配色区分也能帮实训者快速识别不同的装配层级，不会在多零件混装时出现零件错配的问题，每个衔接面的配合长度都做了明确的尺寸标注参考，装配时可以直接对照校验自身的建模尺寸偏差，快速找到建模时的尺寸错误点。
