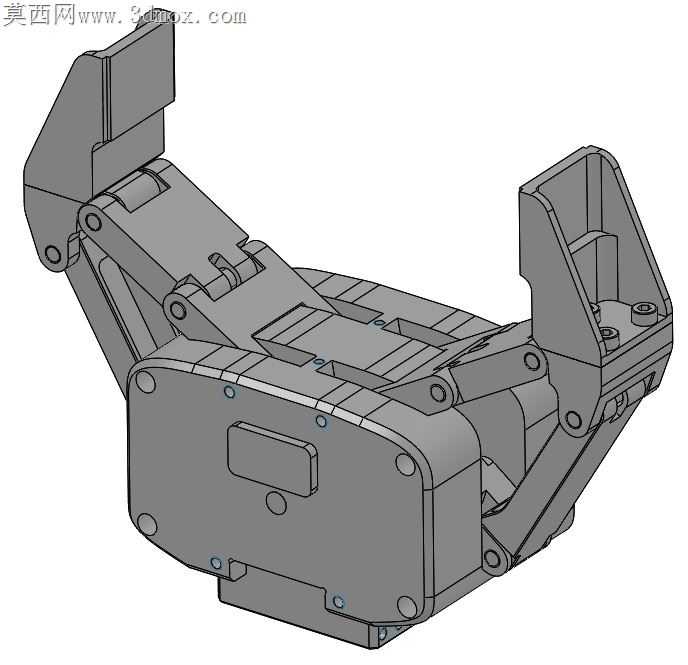

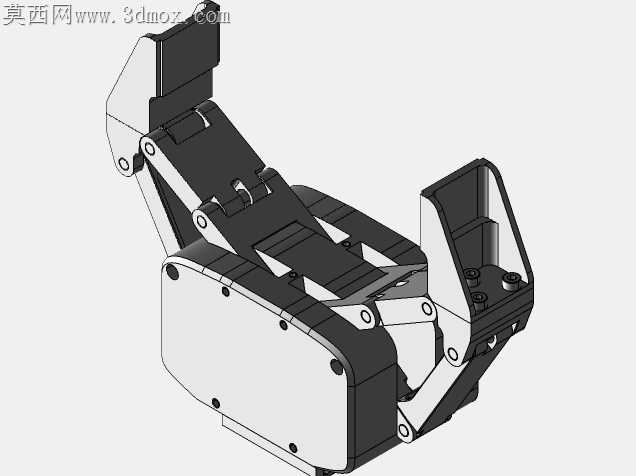

ROBOTIS RH-P12自适应机器人手爪结构设计

常规平行夹爪在抓取异形曲面工件时，常出现接触面积不足、夹持力分布不均导致的工件滑脱或表面压损问题，这款自适应手爪的铰接连杆布局恰好针对这类工况痛点做了针对性的结构适配。指节处的多组回转副采用同轴度公差带控制在0.02mm以内的铰接孔设计，避免长期往复开合动作下出现轴孔偏磨导致的夹持精度衰减，每处铰接位的沉台结构都预留了润滑脂存储腔，无需频繁拆解注脂就能满足上万次循环动作的润滑需求。基座部分的壳体采用分块式拼接结构，连接止口的错位量设计控制在0.05mm以内，既保证内部驱动元件安装时的定位精度，也能在后期维护时快速拆解更换磨损部件，不用整体报废整个手爪本体。指面的安装位预留了通用的防滑垫安装卡槽，可根据抓取工件的材质特性更换硅胶、聚氨酯或者硬质合金摩擦片，不用重新加工指节本体就能适配不同摩擦系数的作业场景。开合传动路径上的连杆受力截面做了变厚度处理，在夹持力传递的关键受力区加厚1.5mm，非受力的减重区域做了掏空设计，平衡整体结构强度和末端负载重量，避免手爪自重过大给机械臂关节带来额外负载。线缆走线槽隐藏在基座侧壁的凹槽内，走线口做了圆弧过渡处理，避免夹爪开合过程中线缆反复弯折出现外皮破损，内部的驱动元件安装位预留了0.1mm的调整间隙，可补偿加工过程中产生的尺寸累积误差，不会出现零件加工公差导致的装配卡滞。指节的开合角度限位采用一体化的凸台结构，不用额外加装限位螺钉，减少装配时的调整工序，凸台的接触端面做了小面积的平面贴合设计，长期碰撞限位也不会出现局部崩边问题。
