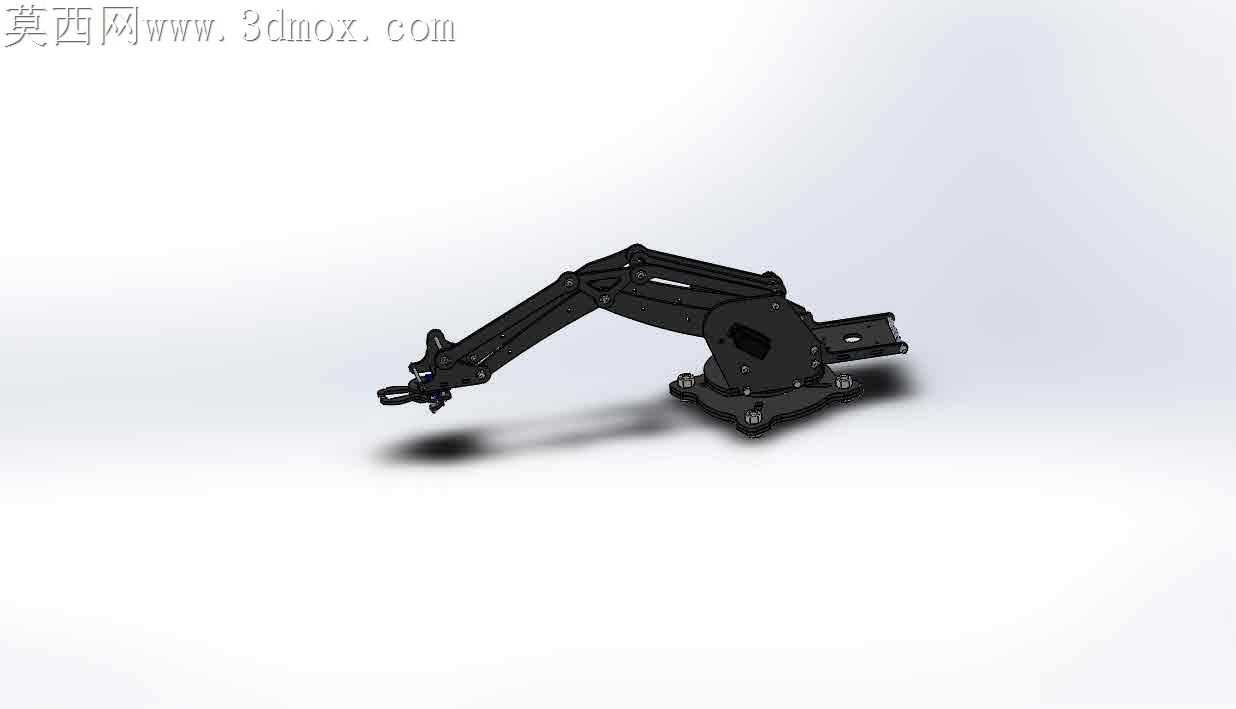

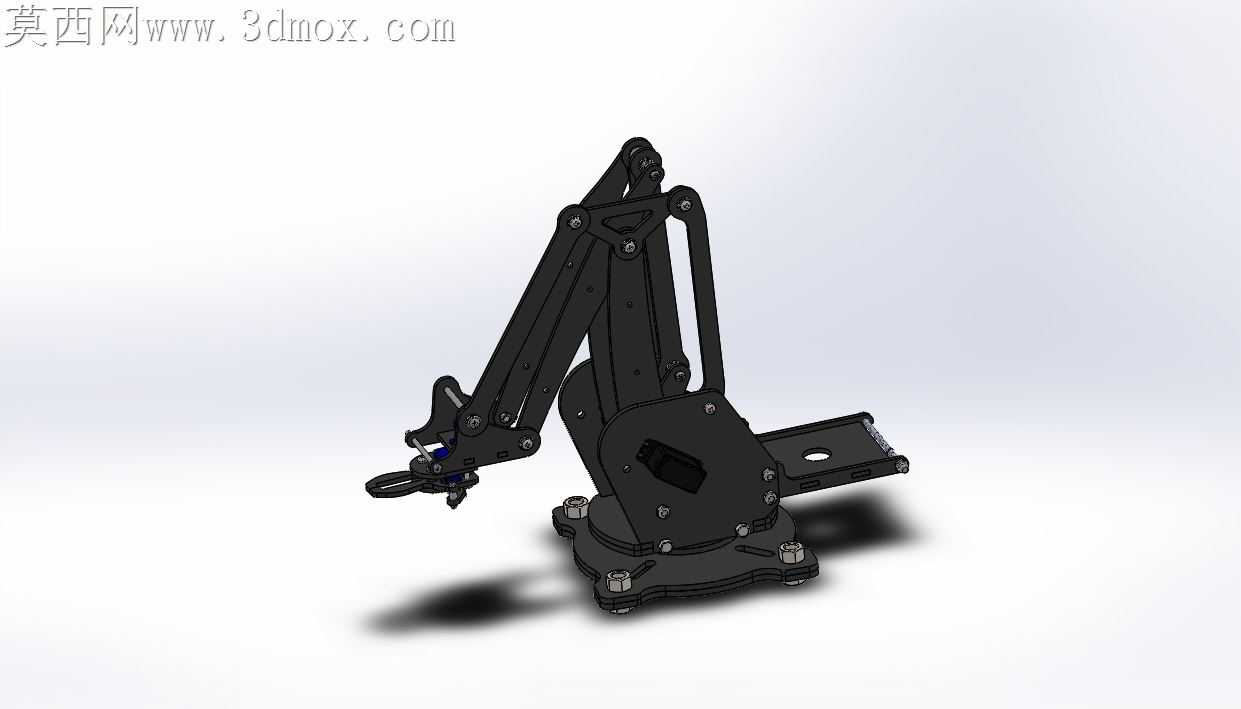

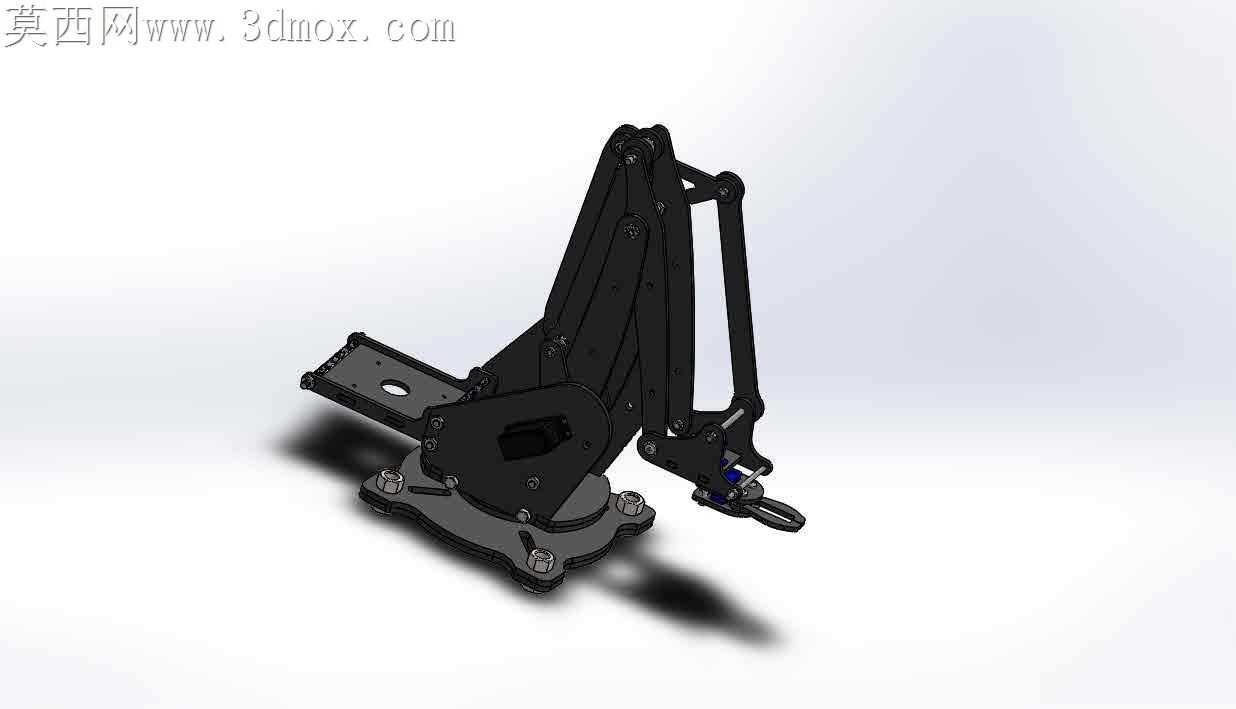

桌面级多轴联动机械臂执行机构设计

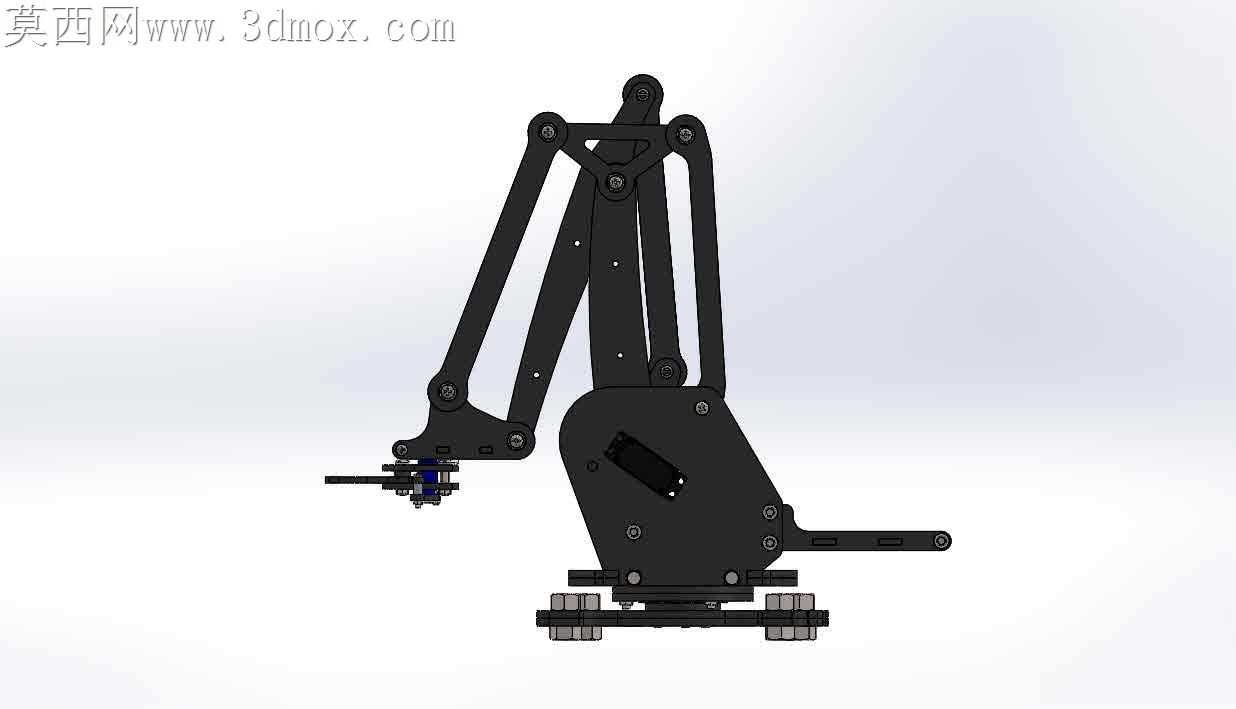

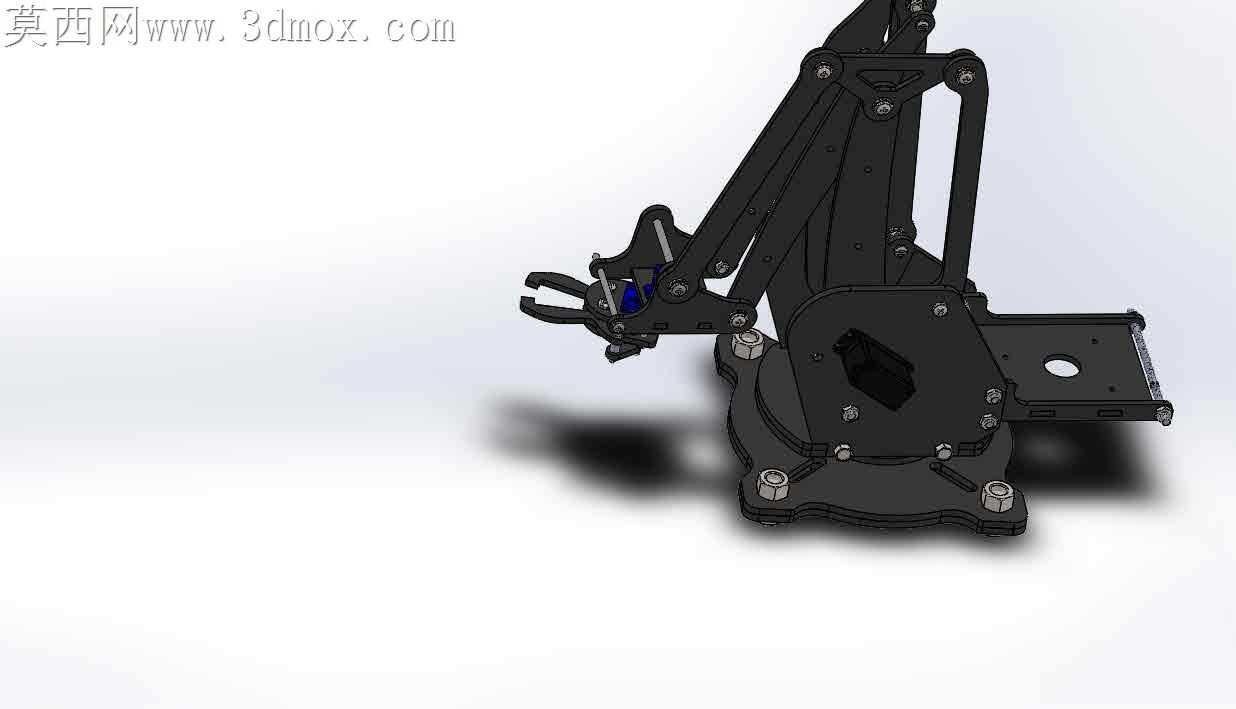

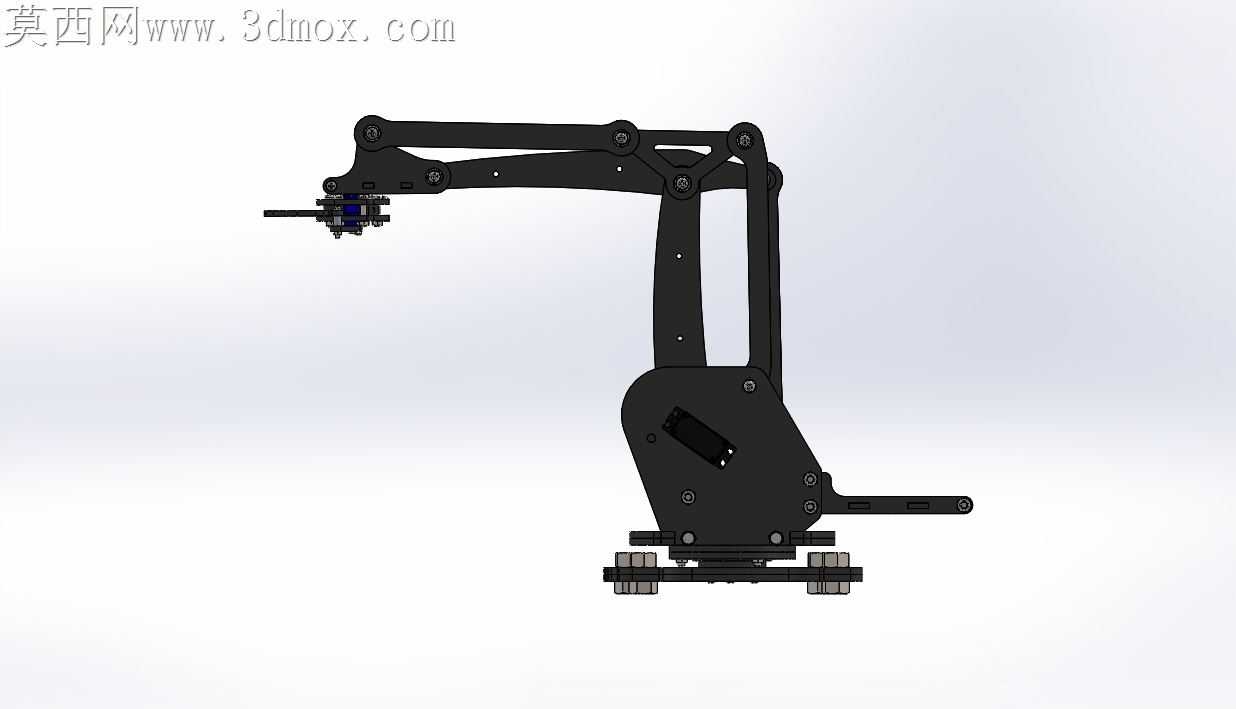

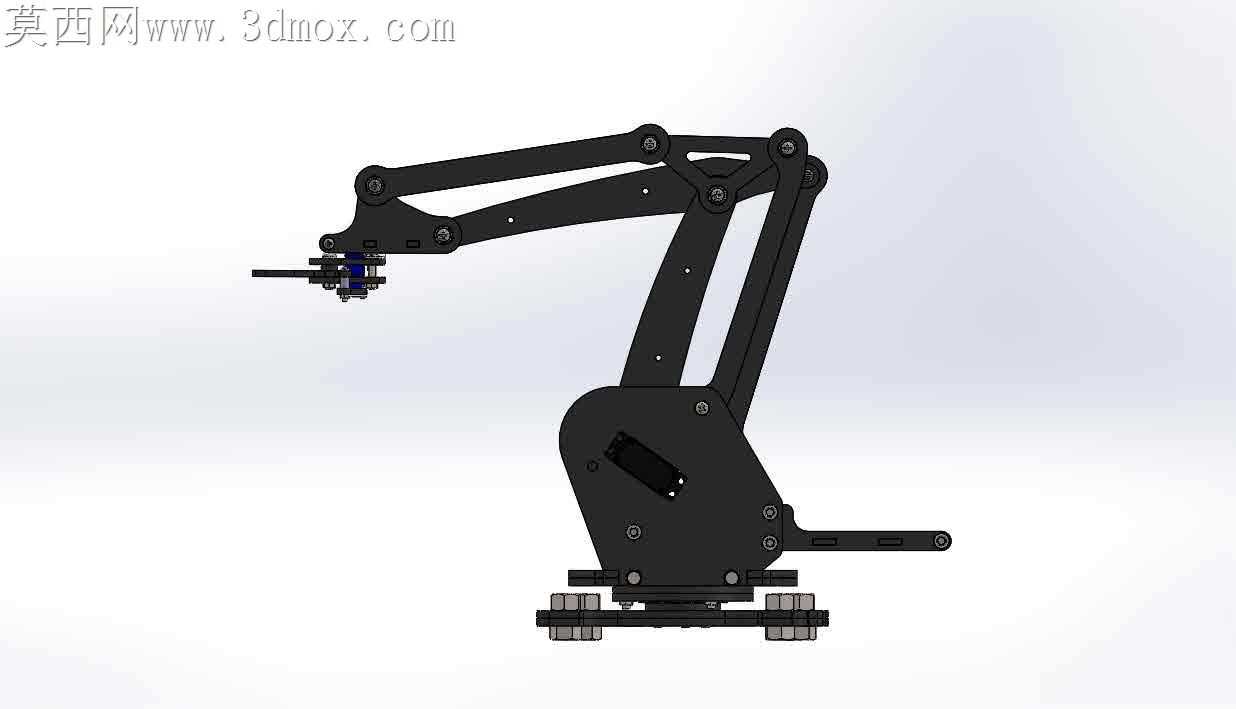

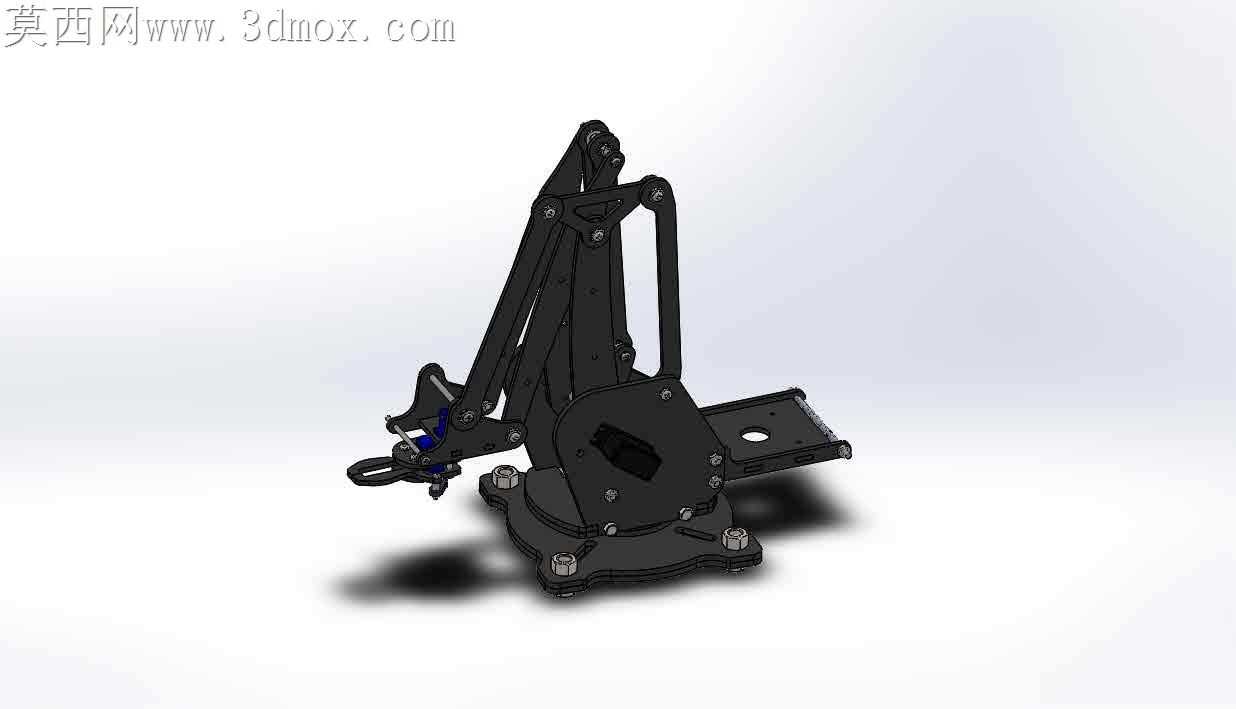

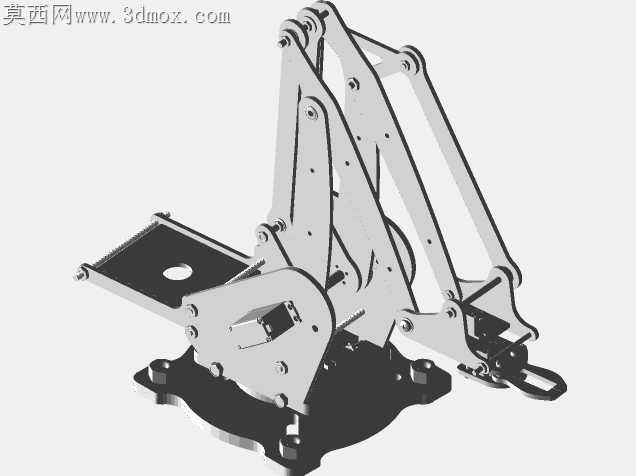

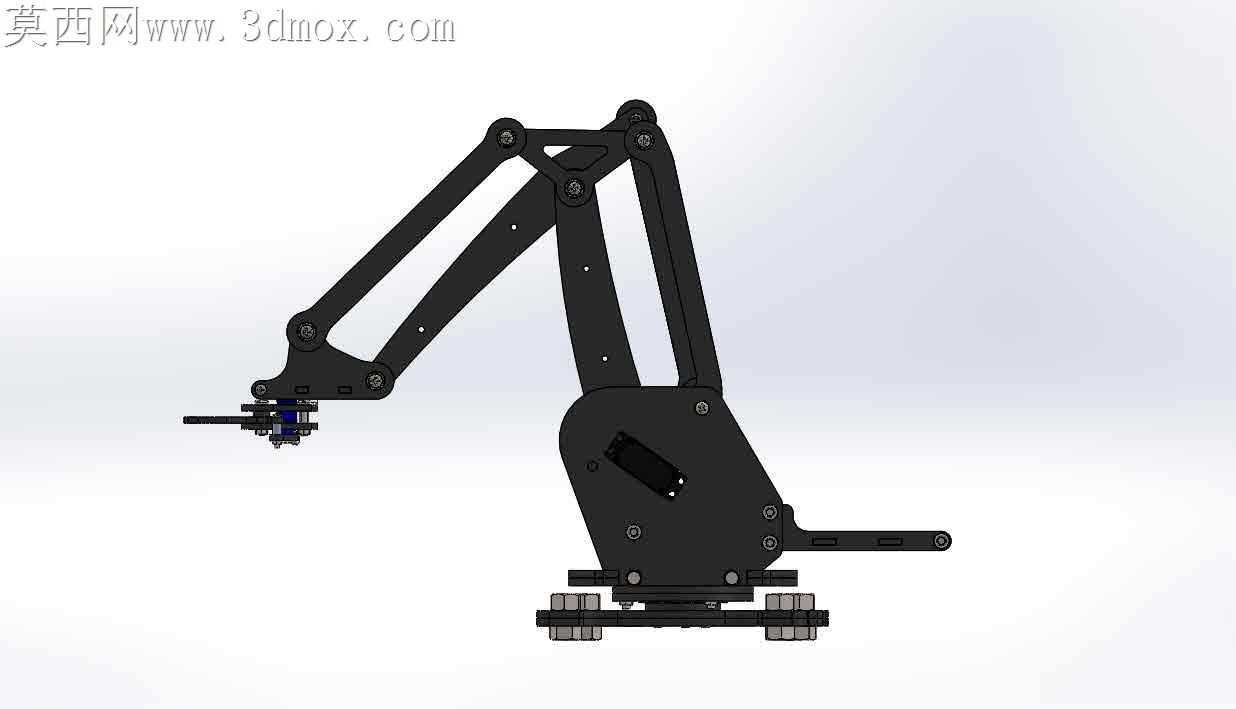

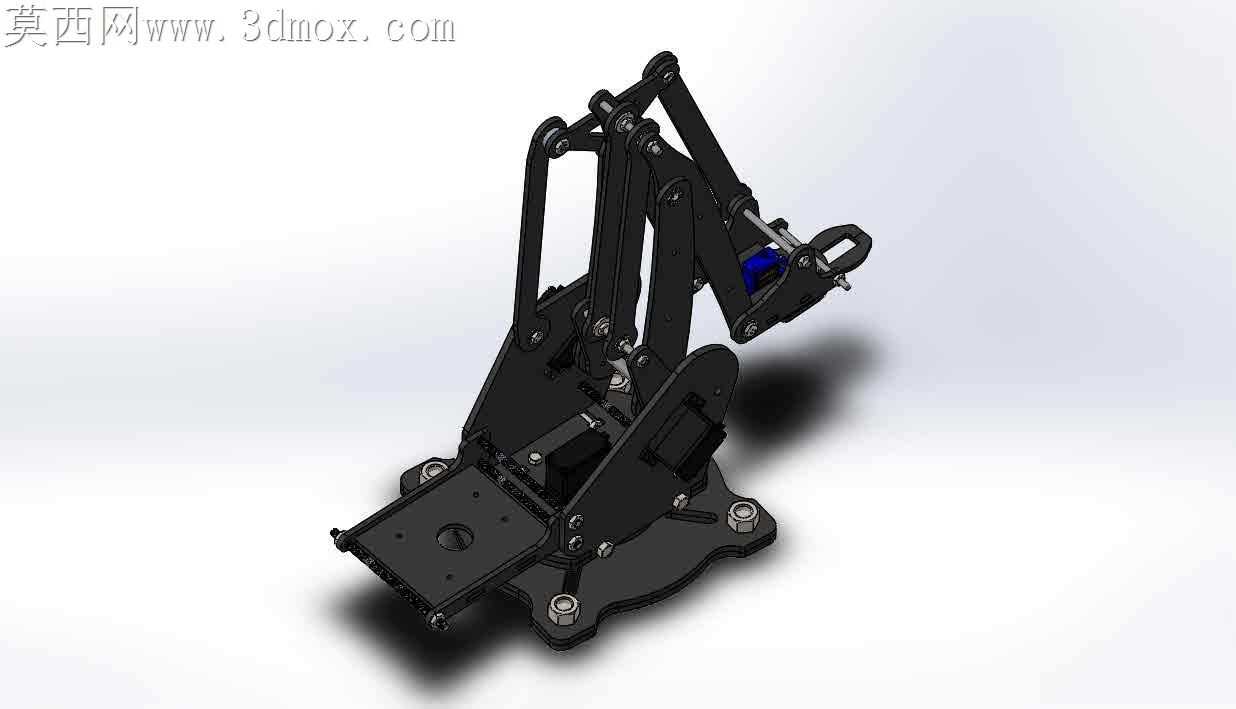

桌面级轻载机械臂的落地难点，从来不是纸面的自由度参数堆砌，而是小尺寸结构下的刚性冗余与运动干涉的平衡。4.5mm厚的板材选型，刚好卡在薄板易颤振、厚板增自重的临界值，大臂与小臂的连杆铰接点采用对称双板夹持布局，没有为了省料削减单侧支撑，避免单悬臂结构在末端夹持1.8kg负载时出现关节处的交变应力弯折。关节处的紧固件沉孔做了齐平处理，螺栓头完全没入板材平面，不会在臂体俯仰回转时剐蹭相邻连杆，这点很多桌面原型都容易忽略，运动到极限夹角时突出的螺栓头会硬生生卡停动作，甚至刮花阳极氧化的板材表面。底座的配重块采用对称分布式布局，没有把所有配重都堆在转轴正后方，而是向两侧延伸出支撑脚，扩大整机的支撑多边形，哪怕臂体完全伸展到水平最大行程，整机重心也不会越出支撑边界，不会出现前倾翻覆的隐患。末端夹持器的快换接口做了定位销与卡扣的双重配合，更换夹爪时不需要反复校准同轴度，销孔的间隙控制在0.02mm以内，既不会因为过紧导致拆装卡滞，也不会因为间隙过大出现夹持位置偏移。走线槽全部隐藏在连杆内侧的凹槽里，没有外露的拖链或者飞线，臂体连续回转时线缆不会被关节夹损，也不会因为线缆拖拽额外增加运动阻力。驱动电机的安装座做了嵌入式定位，电机轴与关节转轴的同轴度靠加工精度保证，没有额外加冗余的联轴器调整，既压缩了关节处的轴向尺寸，也减少了传动环节的回程间隙。臂体表面做了哑光黑色的表面处理，不会在视觉定位场景下产生多余的反光干扰，所有棱边都做了R1的圆角倒钝，没有尖锐的毛刺划手，哪怕是实训场景下学生操作调试，也不会出现磕碰划伤的风险。铰接处的轴承位采用过盈配合压装，没有用胶粘或者顶丝固定的简易方案，长期往复回转也不会出现轴承外圈跑圈的磨损问题，维护时只需要更换磨损的轴套即可，不需要整体更换连杆部件。
