离心泵内部流场压力分布仿真结构

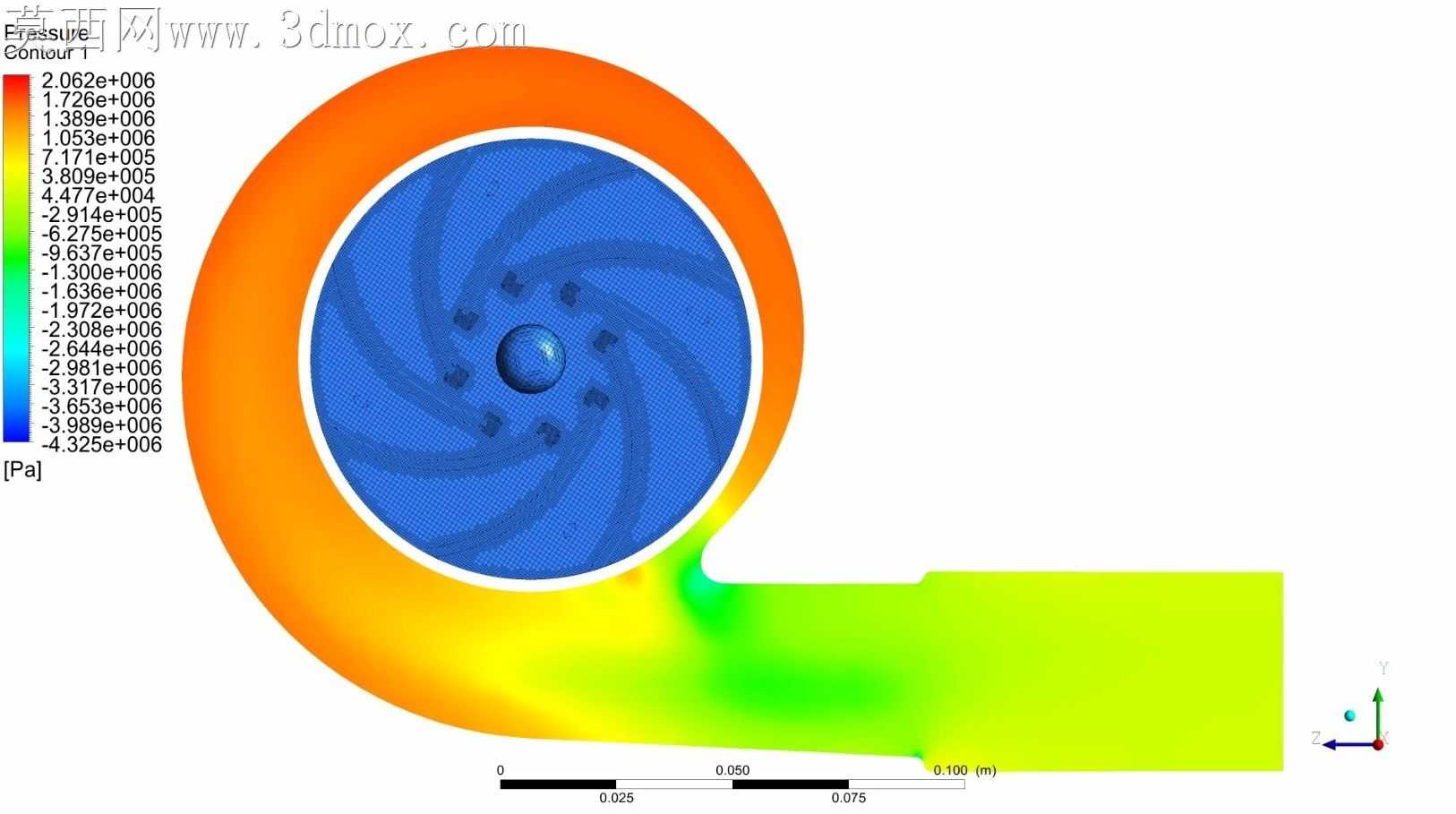

离心泵蜗壳出口段的压力突变区，是长期困扰加工与装配环节的核心痛点。常规测绘建模常忽略隔舌处0.8mm的圆角过渡，实际铸造时该位置极易出现粘砂、冷隔缺陷，后续机加工打磨余量不均，运行时隔舌处的流体冲击会直接诱发高频振动，连带轴承座的同轴度偏差超差0.02mm就会触发密封件偏磨。叶轮叶片的出口安放角取22.5°时，仿真云图里能看到叶片尾缘的低压区刚好避开蜗壳扩散段起始位置，不会在出口管段形成持续的涡流带，这一角度偏差超过1°，压力云图上的色阶过渡就会出现明显断层，对应实际运行时的效率损失会攀升3%以上。叶轮前盖板与泵体腔壁的间隙控制在0.3mm时，云图显示间隙处的泄漏流刚好不会冲击进口流道，间隙过小会导致装配时叶轮与泵体发生刮蹭，过大则容积效率骤降，加工时前盖板的端面跳动必须控制在0.015mm以内，靠普通三爪卡盘装夹很难保证，需要搭配软爪二次找正，精加工后还要做动平衡校正，剩余不平衡量不能超过2g·mm。蜗壳的断面面积变化率直接决定扩散段的压力恢复效果，云图里从隔舌到出口法兰的压力梯度均匀过渡，没有出现局部高压尖点，说明断面面积的渐变曲线没有突变，铸造时的型芯偏移量必须控制在0.5mm以内，一旦型芯偏移，断面面积突变位置会出现局部滞流区，长期运行会堆积介质里的杂质，慢慢磨穿蜗壳壁面。进口管段的直段长度取3倍管径时，云图显示进口流场均匀性最佳，没有出现偏流导致的叶轮进口低压区偏移，很多现场改造的泵组随意缩短进口直段，直接导致叶轮气蚀提前，使用寿命缩短一半以上。叶片数取6片时，云图里相邻叶片间的流道压力分布对称，没有出现单个流道过载的情况，叶片数过多会增加流道摩擦损失，过少则单流道负荷过大，压力脉动幅值升高，这一参数匹配是经过多轮迭代验证的最优区间。
