燃油机驱动旋转叶片泵集成动力单元

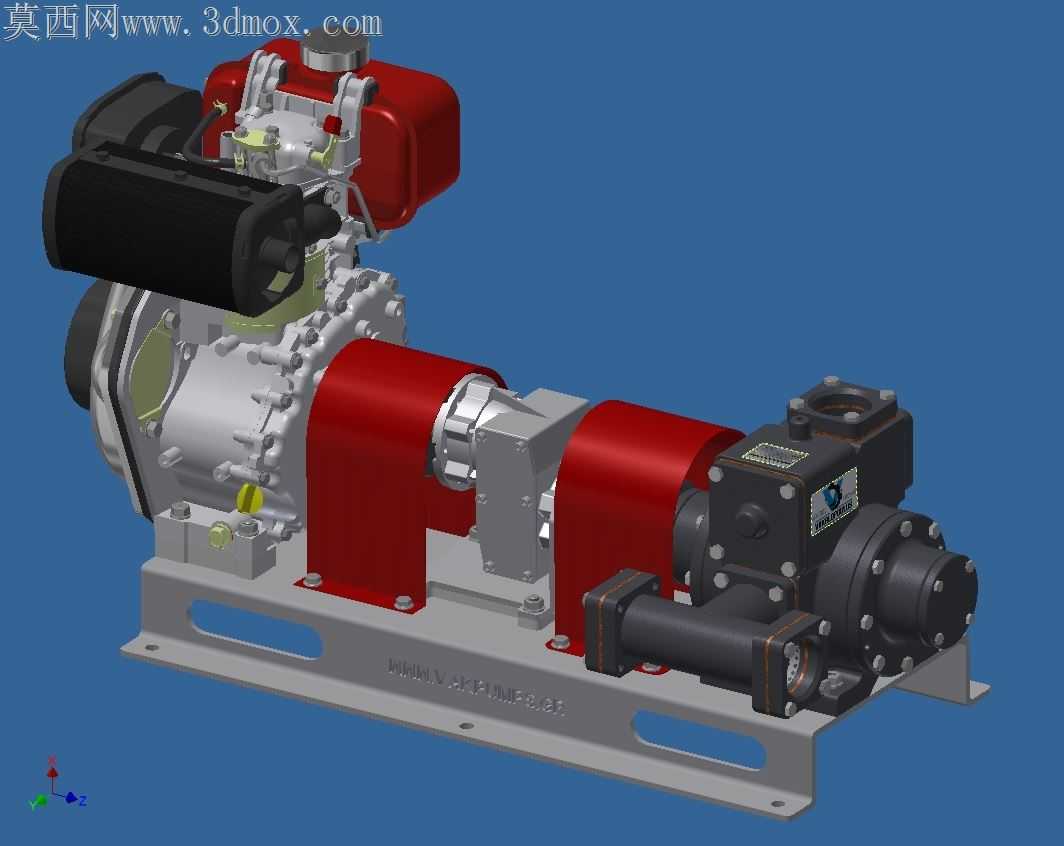

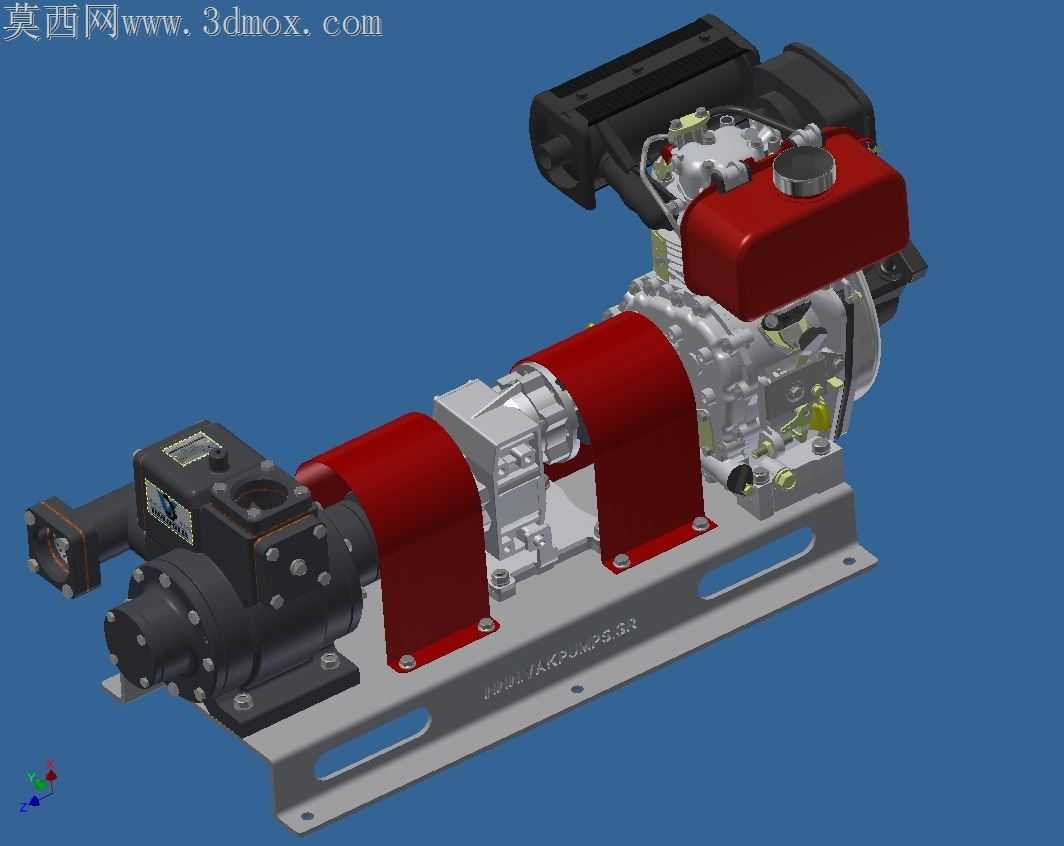

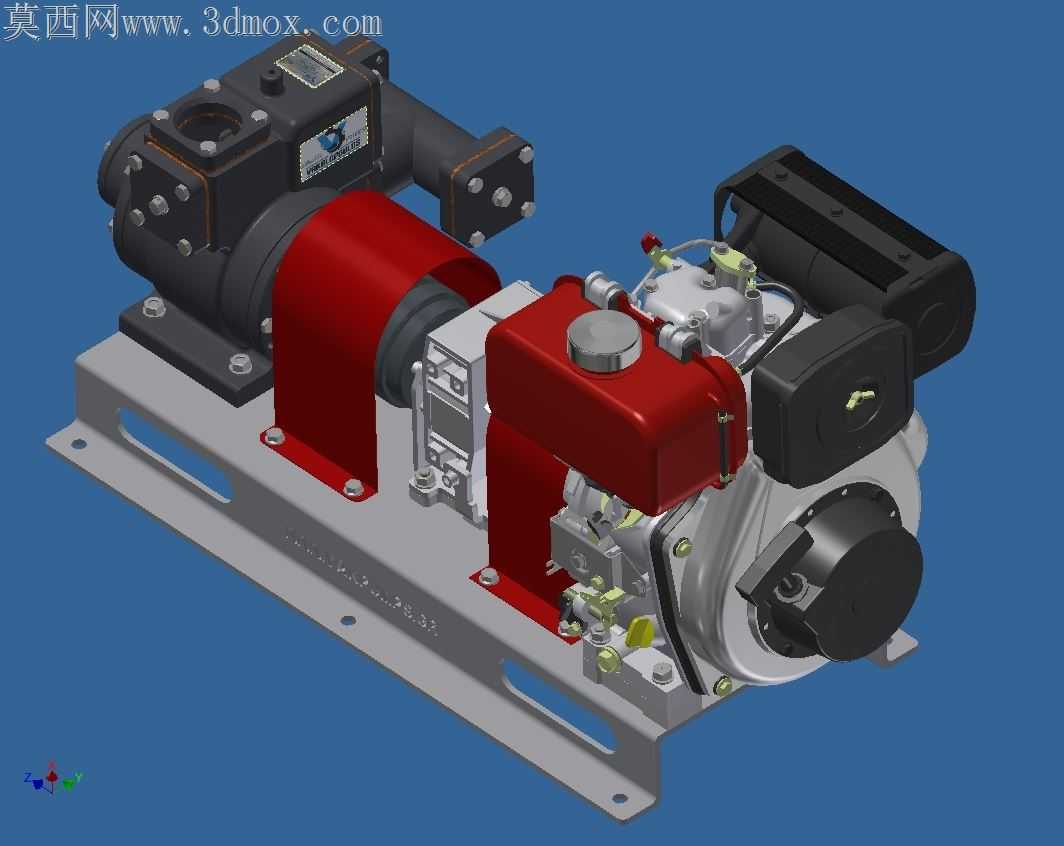

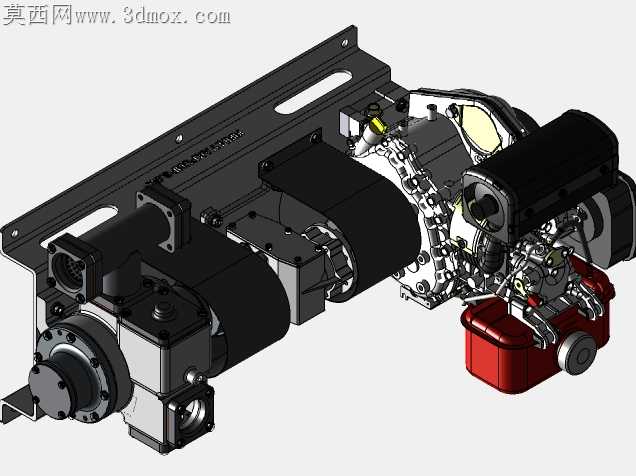

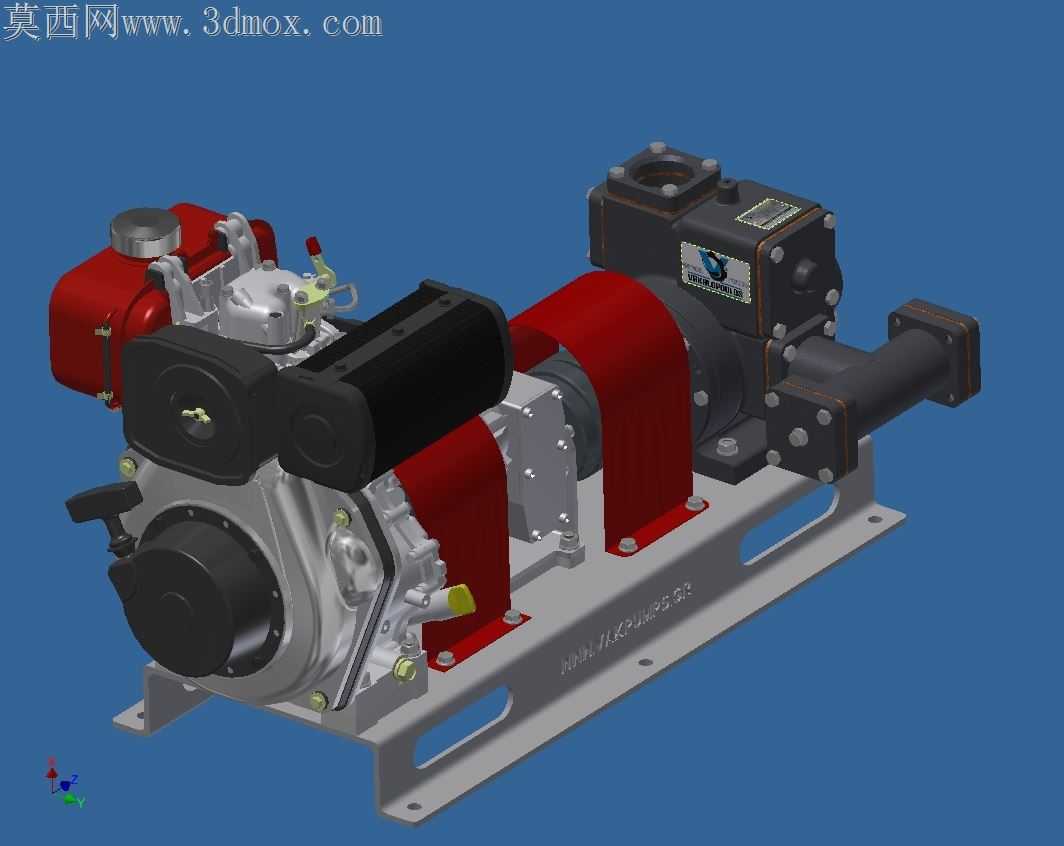

现场工况里燃油驱动泵组最容易出问题的位置，从来不是泵体本身或者发动机输出端，恰恰是中间连接的轴系与共用底座的形变匹配——很多现场装配的泵组用不了几百小时就出现轴封渗漏、轴承偏磨，根源就是底座加工时没有考虑发动机运转的高频振动与泵端负载冲击的叠加形变，连带联轴器的同轴度偏移超出补偿范围。这套集成单元的底座没有采用常见的折弯槽钢拼焊结构，而是用整块钢板铣出长圆形减重孔，安装面一次性装夹完成所有安装位的铣削，从加工根源上消除了焊接变形带来的安装面平面度误差，发动机与泵体的安装止口位置公差控制在0.02mm以内，哪怕后期长期受振动冲击，也不会出现安装位错位的问题。中间的联轴器段做了双层防护设计，红色的护罩不是单纯的安全遮挡件，内壁预留了足够的散热间隙，同时护罩的安装脚直接锁在底座的加强筋位置，不会因为轴系转动的气流带的护罩共振产生额外噪音。泵端的进出油口做了加厚的法兰凸台，避免现场接管时拧动螺栓造成泵体壳体开裂，毕竟叶片泵的壳体多为铸铁材质，局部受力过大很容易出现微裂纹渗漏。发动机侧的油箱与缸头的连接支架没有采用单薄的冲压件，而是和底座的安装位做了一体化的受力传导，油箱底部的减震垫位置刚好对应底座的加厚区域，发动机运转时的往复惯性力不会直接拉扯油箱焊缝。很多人做这类集成单元时容易忽略轴系的热胀冷缩余量，这套结构里联轴器的预留窜动间隙刚好匹配发动机从冷机启动到满负荷运转的轴伸长量，不会出现热态下轴顶死轴承的问题。叶片泵内部的转子与叶片的配合间隙在模型里做了明确的装配限位，端盖的螺栓孔位置做了沉头避让，不会出现螺栓拧入过深碰擦转子的低级装配错误。底座上的安装腰孔不是随意开的长槽，每个腰孔的长度方向都对应设备安装时的调整方向，现场找正同轴度时不需要额外扩孔，靠腰孔的调节量就能完成精准对中，大幅降低现场装配的工时消耗。护罩的分段设计也考虑了后期维护的便利性，不需要拆解整个泵组或者发动机，只要拆下中间段的护罩就能检查联轴器的弹性块磨损情况，日常维保的效率比整体护罩结构高很多。
