鲸鱼尾造型艺术装置三维结构设计

　　该仿生鲸鱼尾造型结构，最初的设计需求来自滨海公共空间的景观装置落地项目，同时也可适配商业展陈、海洋主题场馆的装饰摆件场景，在实际落地中可根据安装场景调整整体缩放比例，适配户外广场、室内展厅、主题活动展区等不同空间的布置要求。从结构功能层面看，该造型主体为大跨度曲面悬臂结构，尾鳍部分向外延伸形成舒展的悬挑形态，底部为渐变收窄的支撑基座，基座底部预留标准安装法兰接口，可直接与预制混凝土基础、钢结构安装底座通过螺栓组刚性连接，安装边界需根据整体缩放比例预留足够的悬挑安全空间，以1/10缩放比例的验证模型为例，整体高度约为1.8米，尾鳍横向最大展幅约2.2米，基座底部直径约0.6米，安装时需在尾鳍延伸方向预留至少1米的无遮挡空间，避免人员磕碰或结构干涉。

　　设计过程中优先处理曲面连续性问题，初始样条线搭建阶段重点控制尾鳍边缘的曲率变化，避免出现曲面褶皱、曲率突变的问题，当前版本的曲率与相切衔接仍处于优化阶段，后续可将轮廓样条线替换为样式样条线，进一步提升曲面的G2连续性，保障后期铣削加工、3D打印或模具翻制时的表面顺滑度，减少后期打磨修整的工作量。结构受力层面，针对悬臂式的造型特点，基座内部做了渐变加厚的支撑筋设计，从尾鳍最薄处的8mm壁厚，向基座底部逐步过渡到20mm壁厚，同时在尾鳍与基座衔接的应力集中区域，做了大圆角过渡处理，分散悬臂带来的弯曲应力，若采用金属材质铸造，可在内部预留空腔填充配重材料，降低整体重心，提升户外安装的抗风稳定性；若采用玻璃钢、树脂等复合材料制作，可在曲面内部预埋金属加强骨架，避免长期使用出现结构变形。

　　实际应用中，该结构可根据场景需求做功能拓展，比如在尾鳍边缘隐藏LED灯带轮廓，作为夜间景观照明载体，或是在基座内部集成音响、互动感应模块，适配主题场馆的互动展项需求。建模过程中需重点把控曲面的分模线位置，若采用分块加工后拼接的工艺，分模线需设置在曲面曲率变化平缓的区域，避免拼接痕迹破坏整体造型的流畅感，同时拼接处需设计定位止口，保障现场安装的拼接精度，减少错位误差。针对不同的加工工艺，模型可做对应调整：采用五轴铣削加工时，需将曲面拆分为若干加工区域，预留刀具加工的避让空间，避免刀具干涉；采用3D打印制作时，需针对悬挑部分添加合理的支撑结构，减少打印过程中的翘曲变形，支撑接触面需做易拆除的网格设计，降低后期表面处理的难度。

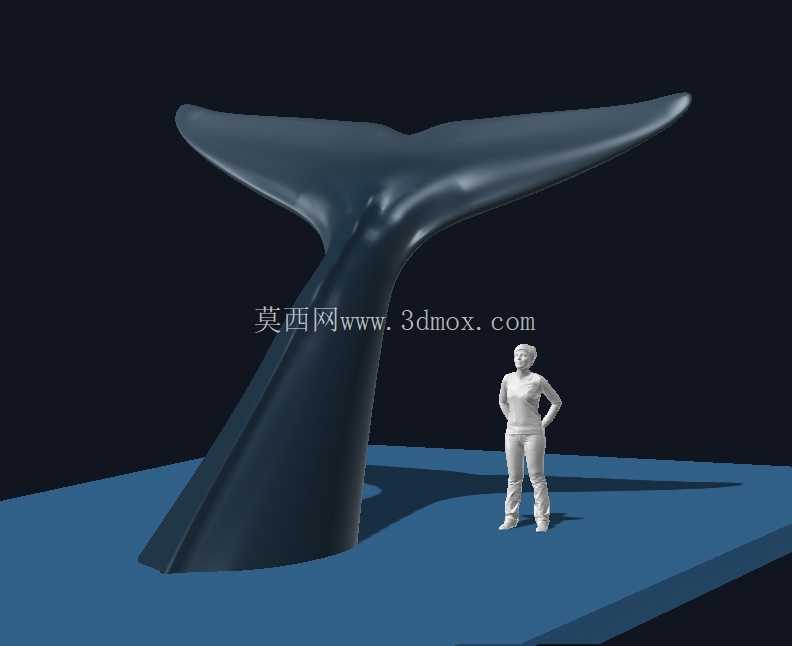

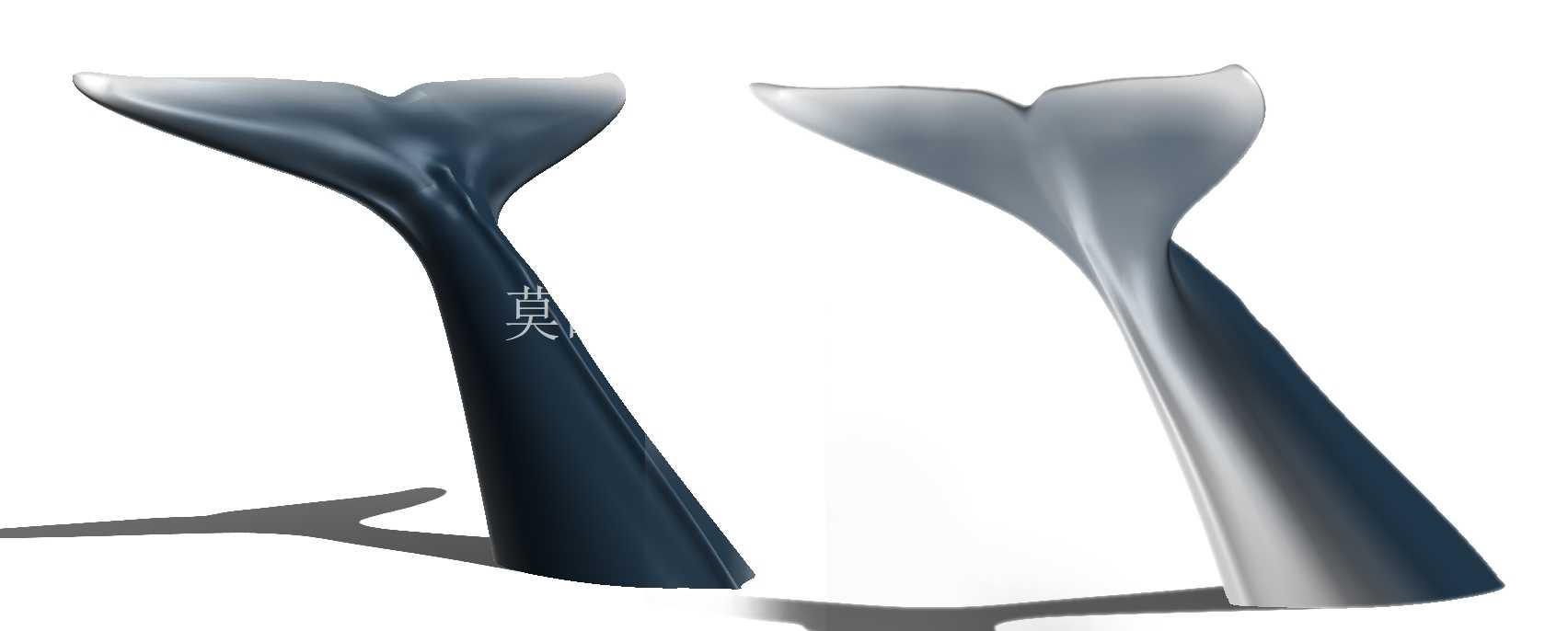

　　从实际落地的验证效果看，该造型的曲面光影过渡自然，在不同角度的光照下能呈现出类似真实鲸鱼尾出水的质感，搭配等比例人体参考模型可直观判断整体尺寸的视觉协调性，避免出现尺寸比例失调的问题。安装时需注意基础的水平度校准，基座法兰与基础连接时需加装减震垫片，若安装在户外临海区域，材质表面需做抗盐雾腐蚀处理，提升结构的户外使用寿命；室内安装时可在基座底部加装防滑橡胶垫，无需做永久固定也可保障摆放稳定性。
