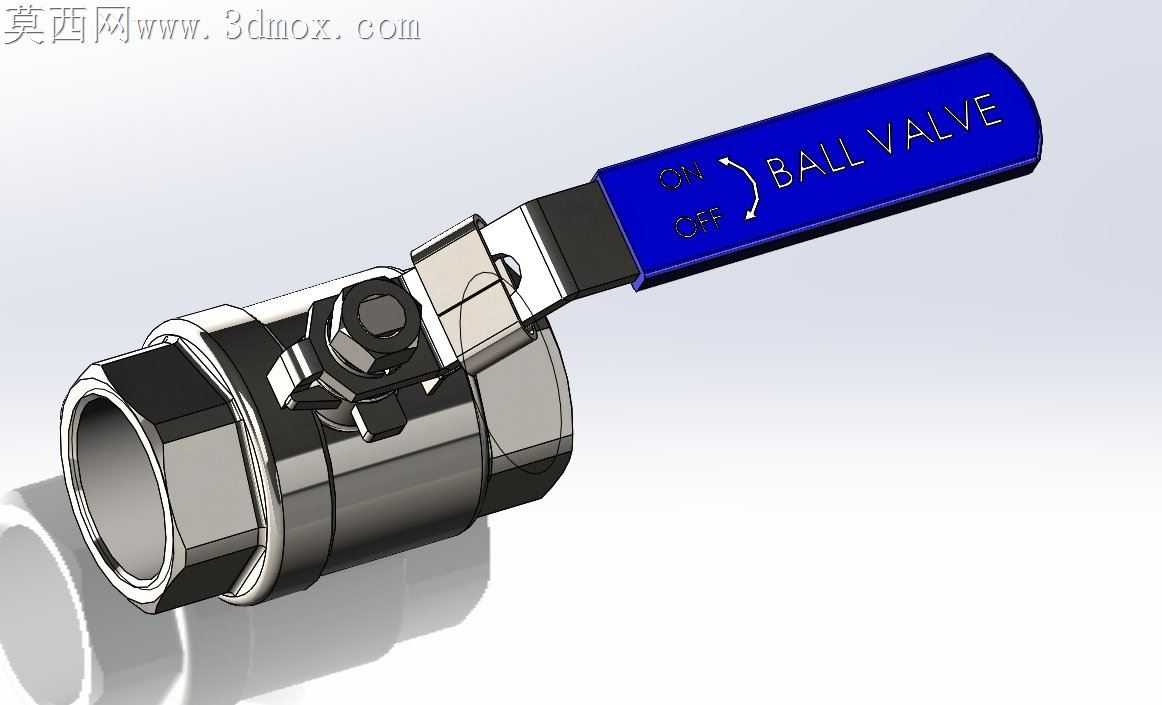

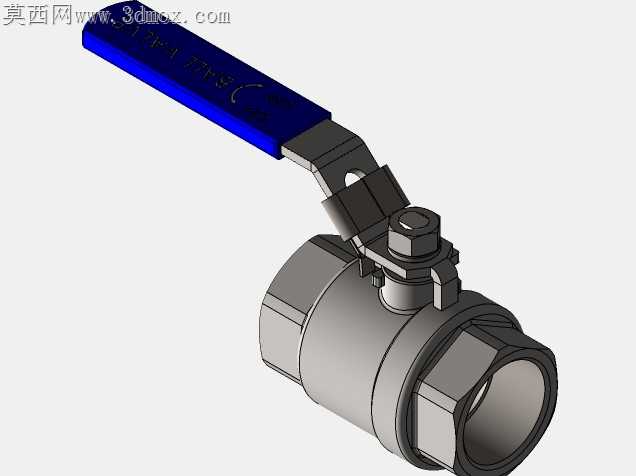

1英寸内螺纹手动球阀结构设计

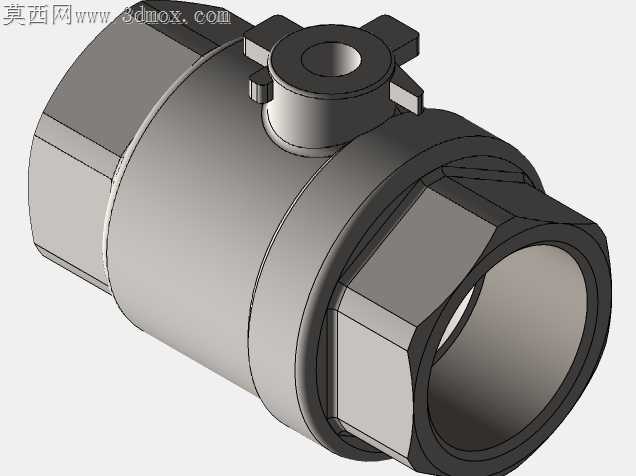

民用给排水、小型液压支路的现场安装里，1英寸内螺纹球阀最常碰到的问题，是手柄扳动卡涩、阀座密封偏磨，还有螺纹连接处拧紧后阀体出现微变形导致内漏。这套结构在做细节处理时，特意把阀体两端内螺纹的同轴度公差收紧到0.02mm，避免安装时因为螺纹偏斜，强行拧动管接头造成阀体内部球腔变形，挤压密封座圈。

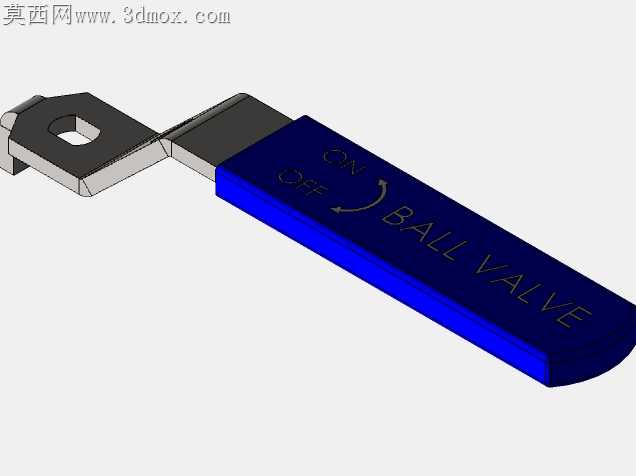

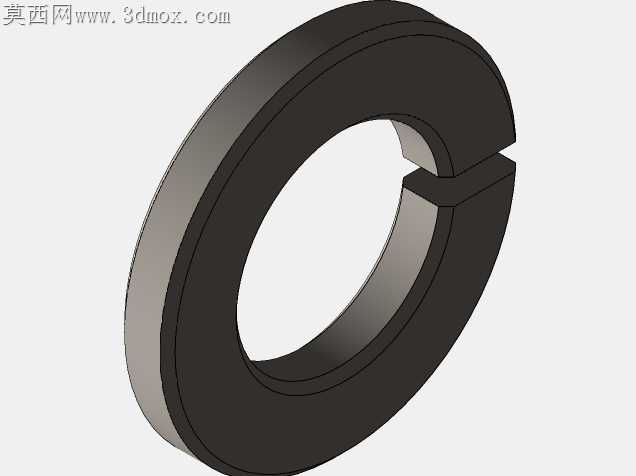

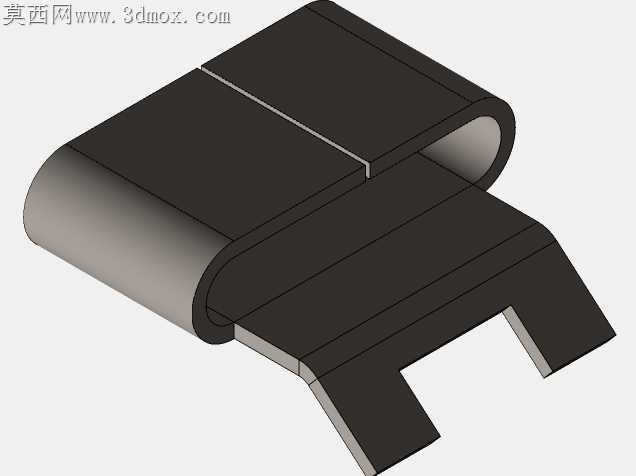

阀杆和阀体接触的位置，没有用常见的单O型圈密封，而是加了一道聚四氟乙烯挡圈，挡圈的倒角做了15度斜切，既能挡住管路里的细小杂质刮伤密封胶圈，又能在手柄频繁扳动时，减少阀杆转动带来的密封圈磨损，哪怕是用在带少量泥沙的循环水管路里，也不会用两三个月就出现阀杆处渗水的问题。手柄和阀杆的连接采用扁方定位加卡簧防脱结构，扁方的配合间隙留了0.03mm，既不会因为间隙过小出现装配时敲不进去的问题，也不会因为间隙过大，扳动手柄时出现空行程，开关到位的反馈感清晰，现场操作时不用反复确认手柄角度就能判断通断状态。

球体的表面粗糙度要求做到Ra0.8，和两侧密封座的接触带宽控制在1.2mm，不会因为接触带过宽导致扳动力矩过大，也不会因为接触带过窄，在管路带压时出现密封失效。阀体和接头的连接螺纹收尾处做了退刀槽处理，避免管接头拧到底时，螺纹尾端的不完整牙型挤坏密封生料带，造成连接处渗漏。手柄表面的防滑纹路做了圆弧过渡，没有尖锐棱角，冬季戴劳保手套操作时也不会勾挂手套，扳动时的受力点刚好在手柄末端的加厚位置，长期使用也不会出现手柄断裂的情况。

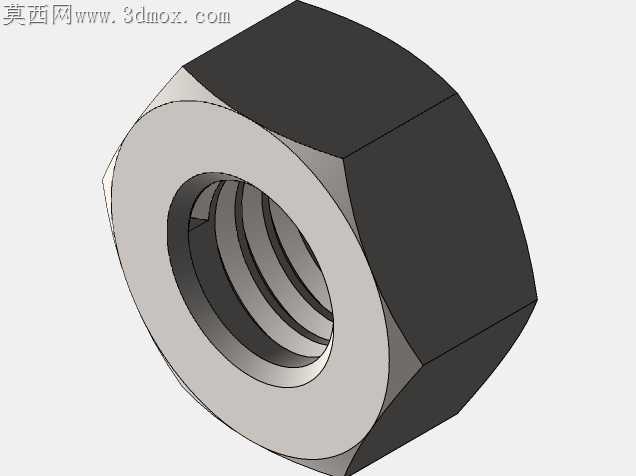

这套结构没有做多余的复杂设计，所有细节都是围绕现场安装、长期使用的常见痛点调整，哪怕是小批量外协加工，普通数控车床就能完成大部分工序，不需要定制特殊刀具，加工成本可控，装配时不需要专用工装，工人按顺序叠装密封座、球体、阀杆、手柄卡簧就能完成组装，装配效率比同规格常规球阀高近三成，后期维护时只需要拆开阀杆压帽就能更换密封件，不用把整个阀体从管路上拆下来，大幅降低后期运维的工作量。
