黄铜内螺纹手动球阀三维结构设计

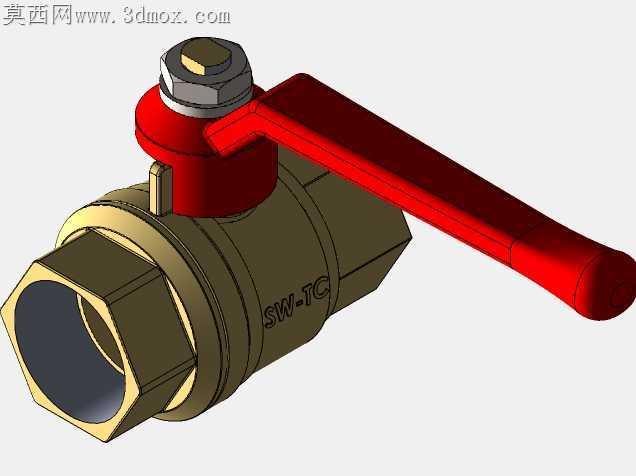

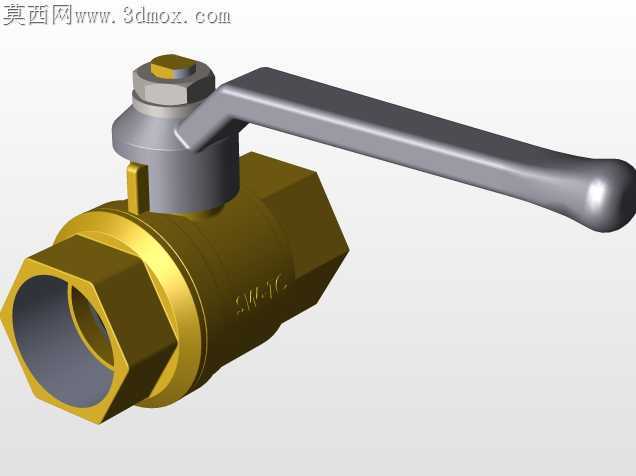

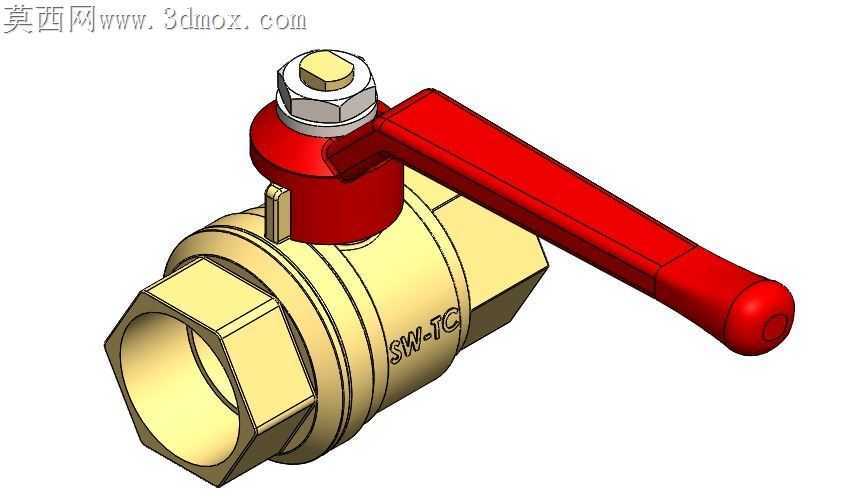

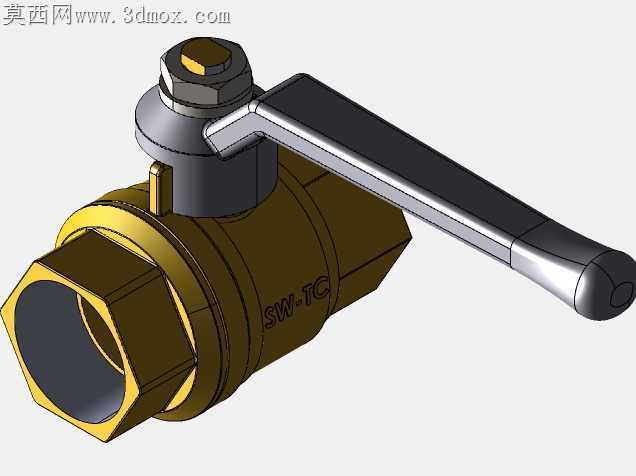

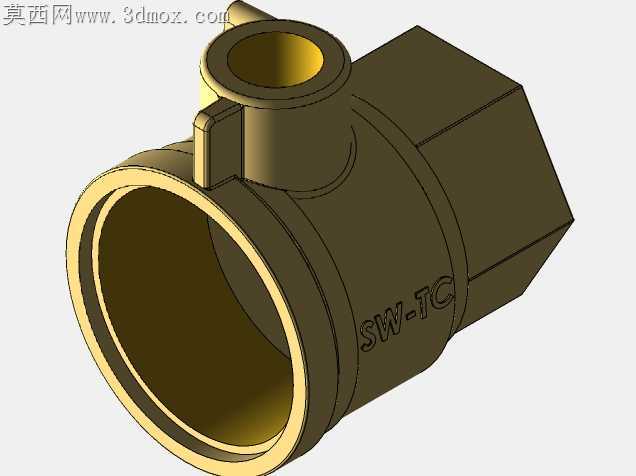

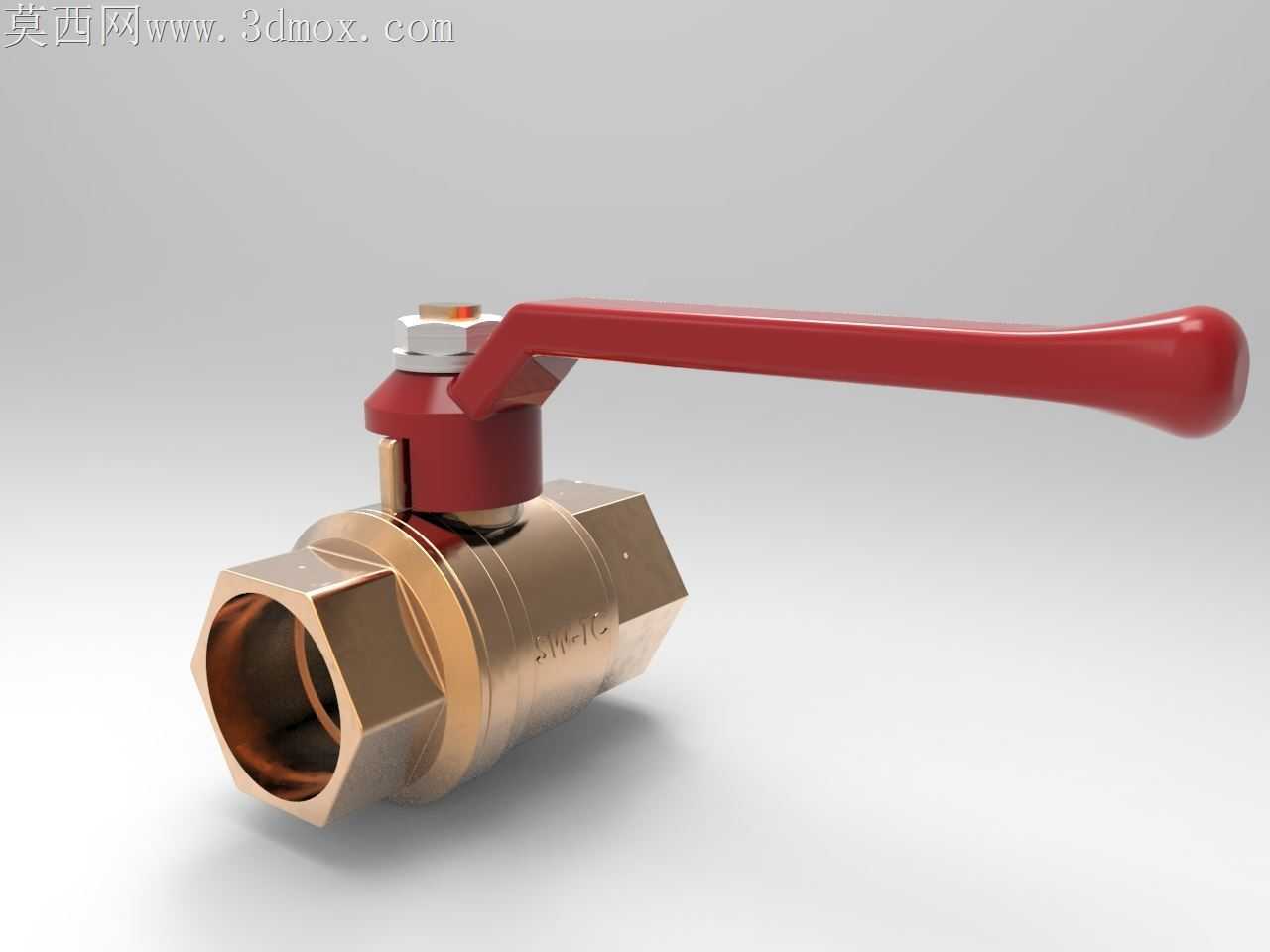

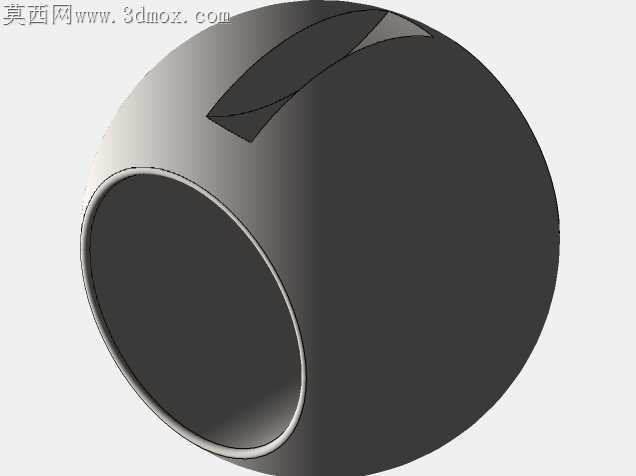

民用给排水、小型气动管路里常用的这类黄铜球阀，最容易出问题的地方从来不是阀芯密封，而是手柄扳动时的阀杆窜动、以及六角阀体在管钳夹持时的形变崩裂。做这个结构的时候特意把阀杆的台肩厚度做了0.3mm的冗余，常规同规格球阀的阀杆台肩多是1.2mm，拧紧压盖后长期扳动手柄容易磨出台阶，导致开关卡涩甚至介质从阀杆处渗漏，加厚的台肩能把接触应力分散到更大的压盖接触面上，哪怕频繁开关上万次也不会出现磨损失效的问题。阀体两端的内螺纹退刀槽特意做了15度的斜角过渡，不是常规的直槽结构，直槽退刀在黄铜锻压的时候容易在槽底产生应力集中，后期攻丝或者管路安装拧得过紧时，槽底位置很容易出现微裂纹，斜角过渡能把锻压时的金属流线顺着斜角排布，应力集中系数能降低40%左右，哪怕安装时扭力超过额定值30%也不会出现阀体开裂的情况。手柄和阀杆的连接采用扁方加铆点的结构，没有用常见的销钉连接，销钉连接在长期扳动时容易出现销钉剪切断裂，扁方结构能把扳动扭矩均匀分布在整个接触面上，端部的铆点只做轴向限位，不承受剪切力，哪怕手柄受到侧向磕碰也不会出现连接松脱的问题。阀芯的通孔做了轻微的倒圆角处理，不是锐边结构，介质高速流过的时候不会在锐边处产生紊流噪音，也能减少介质里的杂质对通孔边缘的冲刷磨损，延长阀芯的使用寿命。阀座的密封槽深度比常规尺寸浅0.2mm，装配后密封圈的压缩量控制在18%左右，这个压缩量下既能保证密封零泄漏，又不会因为压缩量过大导致开关扭矩过大，手柄扳动的时候手感顺滑，不会出现卡顿费力的情况。阀体外部的六角夹持面特意做了0.5mm的凸起加强筋，就在六角面的中间位置，管钳夹持的时候受力点刚好落在加强筋上，不会因为夹持力过大导致阀体变形挤压内部阀芯，很多廉价球阀安装后开关卡涩，就是因为夹持时阀体形变挤住了阀芯，这个小结构能完全规避这类安装导致的失效问题。手柄的红色包覆层做了防滑的纹理，末端做了圆弧收边，冬季戴劳保手套操作的时候也不会打滑，扳动到开关位的时候手柄和阀体端面的间隙留了2mm，不会因为加工公差导致手柄扳到位后和阀体磕碰掉漆。
