3/4英寸内螺纹手动球阀结构设计

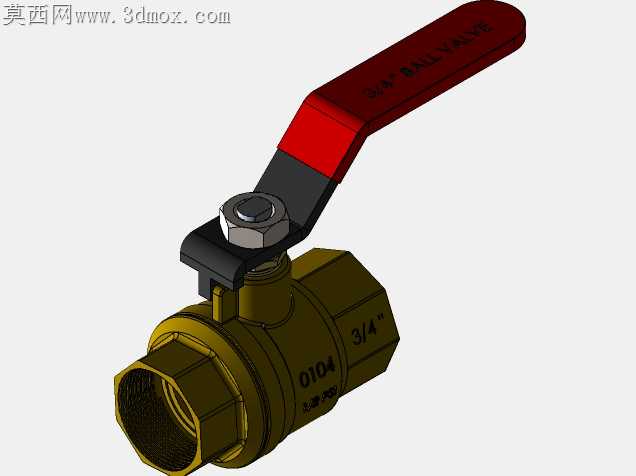

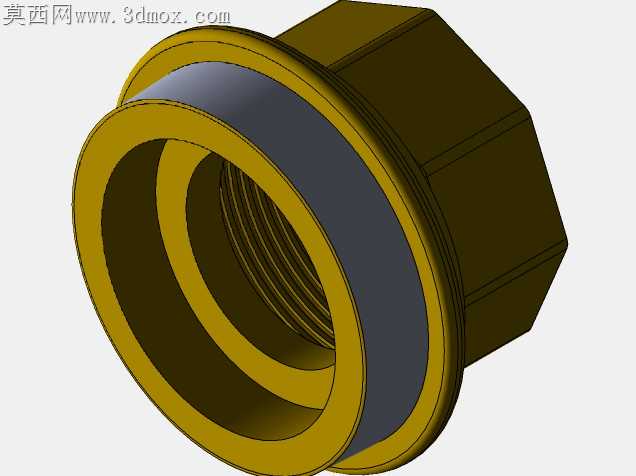

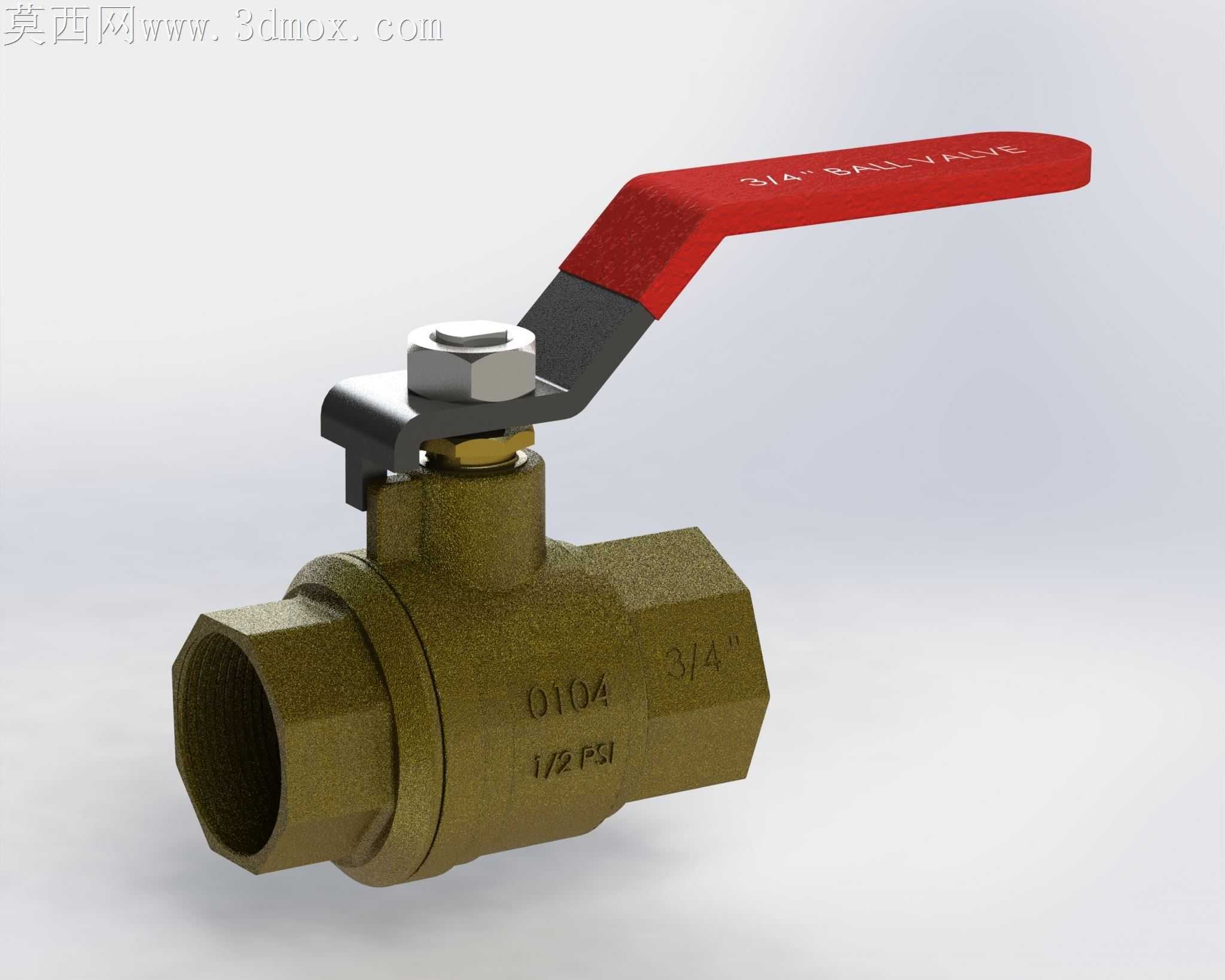

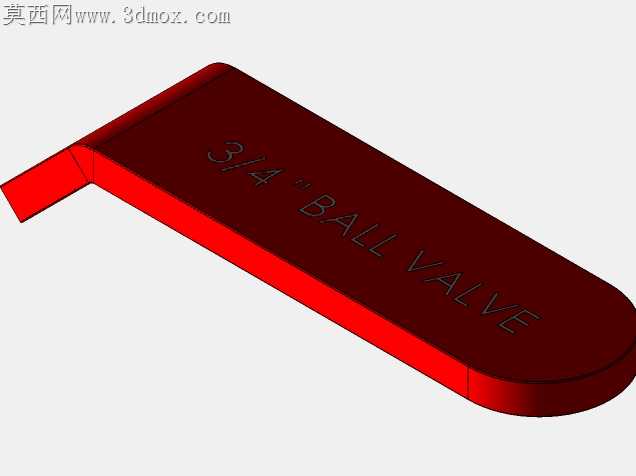

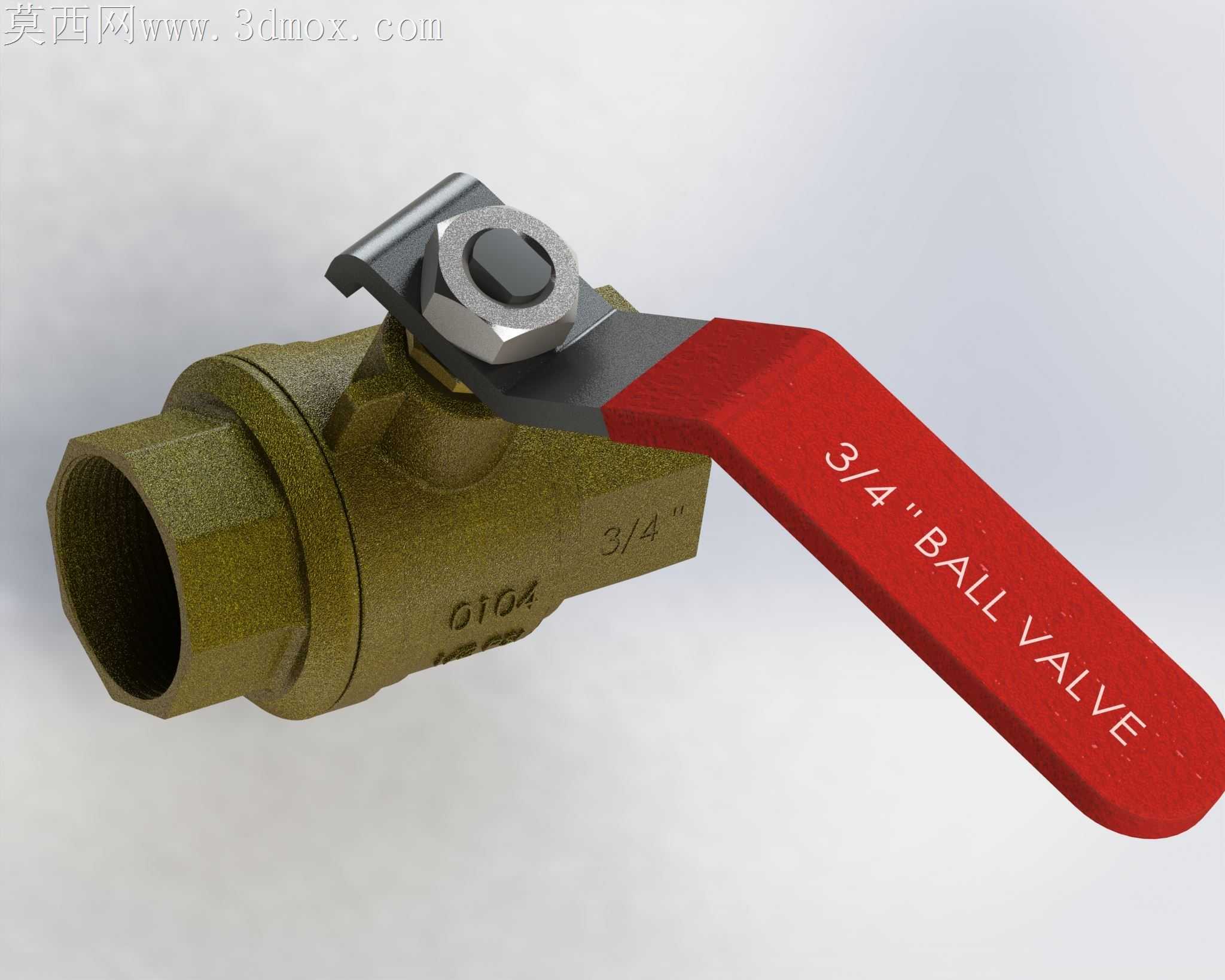

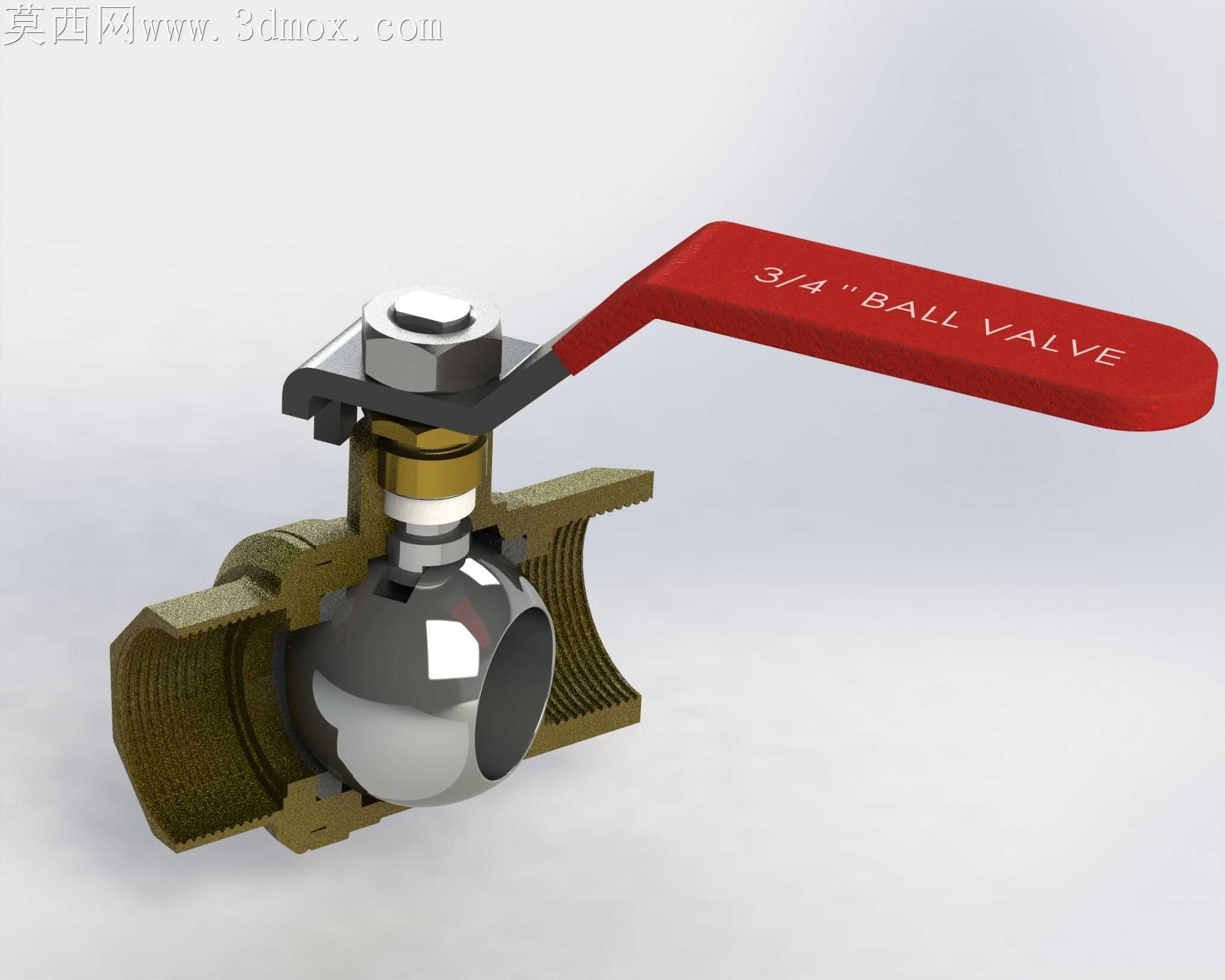

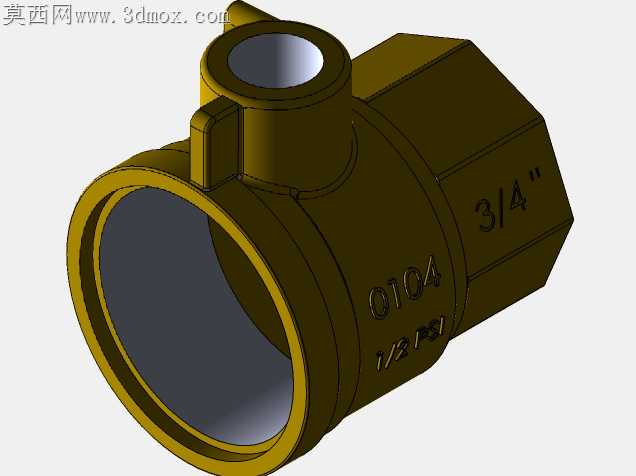

民用给排水、小型气动管路现场常遇到小口径球阀启闭卡涩、密封面偏磨的问题，根源多在装配环节的公差匹配与结构限位设计不到位。这款3/4英寸球阀的结构设计，从装配逻辑出发做了多处适配现场安装的细节调整。阀体两端的内螺纹衔接段做了1.5°的导入锥面，现场套丝安装时不用反复对齐螺纹牙型，生料带缠绕后拧入过程不会因为螺纹起始端错位挤坏密封填料，也能避免管端毛刺刮伤阀体内腔的密封座。阀芯球体与阀杆的连接采用扁方嵌合结构，没有用常见的销钉贯穿固定，装配时阀杆从阀体上方置入后直接卡入球体顶部的扁槽，省去了销钉对位敲入的工序，也避免了销钉受交变扭矩断裂后阀杆空转的隐患。阀杆部位的密封采用三层叠合结构，最下方是聚四氟乙烯密封垫紧贴球体上沿，中间是丁腈橡胶O型圈阻断介质沿阀杆缝隙渗漏，最上方的压帽不用拧到极限位置，预留1/4圈的调节余量，现场使用一段时间出现渗漏时不用拆阀，直接拧紧压帽就能补偿密封件的磨损量。手柄的红色包覆层做了凹凸防滑纹理，表面刻印的通径标识直接模压在手柄上，不会因为长期触碰摩擦掉字，手柄与阀杆的连接部位做了防退卡簧，现场频繁启闭也不会出现手柄松脱晃荡的情况。阀体与左右端盖的连接采用梯形螺纹配合，装配时端盖拧入后能均匀挤压侧面的密封环，不会像普通细牙螺纹那样因为拧入角度偏差导致密封环受力不均，侧面出现渗漏点。球体的流通孔做了倒圆角处理，介质流经时不会在孔边形成紊流冲蚀密封面，长期通带微小杂质的水体也能减少密封面的划伤概率。手柄的启闭限位做了内嵌式凸台，在阀体铸造时直接一体成型，不用额外加装限位销，开关到位时手柄刚好贴平凸台，不会因为用力过度导致球体过度旋转，磨坏密封座的边缘。这种结构设计完全适配小口径管路的现场安装与维护需求，所有易损件都能在不拆管路两端连接的情况下更换，不用整阀报废，能大幅降低后期运维的成本与操作难度。
