内螺纹连接手动截止阀结构设计

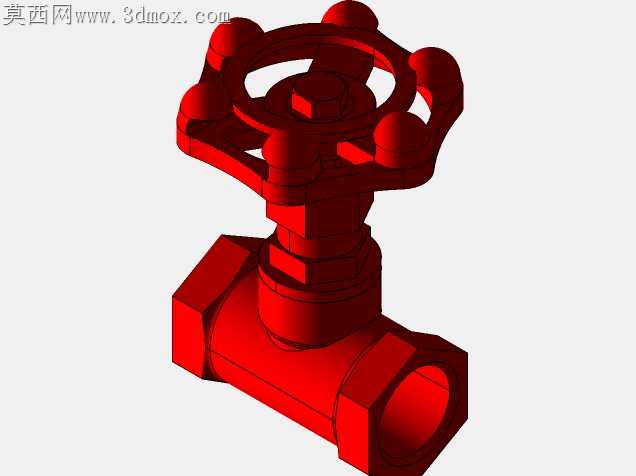

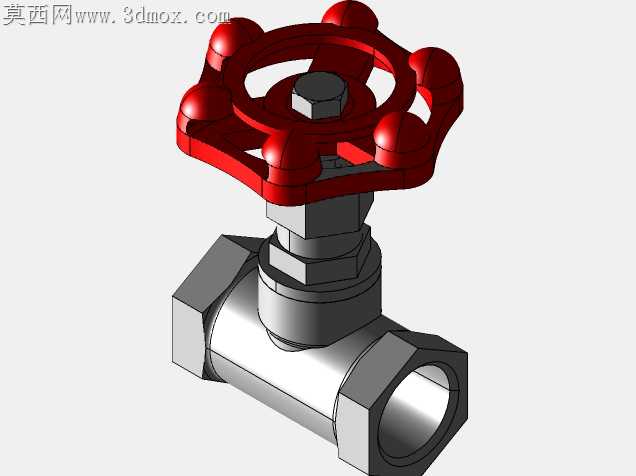

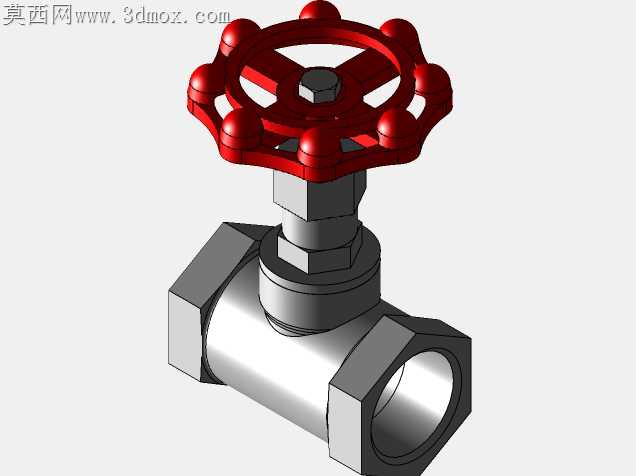

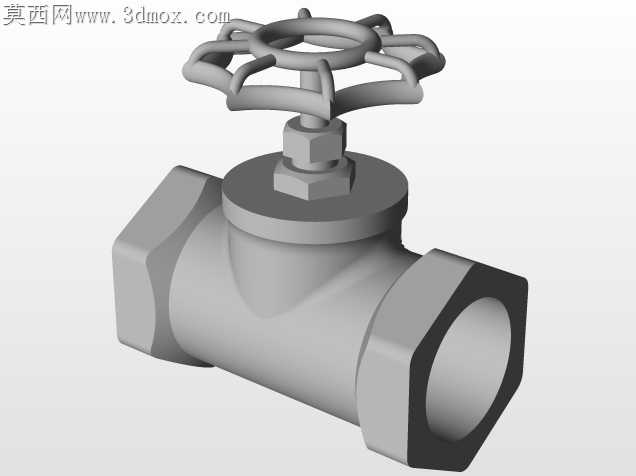

小口径丝扣截止阀在民用给排水、低压蒸汽管路里的跑冒滴漏问题，八成出在阀瓣密封副的同轴度偏差，还有手轮操作力矩传递的旷量上。这款手动截止阀的结构处理，刚好戳中了现场安装和长期运维的核心痛点。阀体两端的内螺纹接口做了加厚的六角夹持位，现场用管钳拧装的时候，受力点完全落在加厚的六角棱面上，不会因为夹持力过大导致阀体薄壁处变形，很多廉价截止阀安装时拧裂阀体的问题，在这个结构里直接被规避。阀杆和手轮的连接位做了四方嵌合结构，不是靠单一螺母锁紧，手轮转动时的扭矩直接通过四方接触面传递，长期开关操作也不会出现手轮空转、螺母滑丝的问题，红色手轮的边缘做了圆弧凸起的握持位，冬季戴劳保手套操作也不会打滑，不需要额外加力杆就能实现可靠密封。中法兰位置的填料压盖做了对称的双螺栓压紧结构，不是单螺栓偏压设计，压紧填料时受力均匀，不会因为压盖倾斜导致阀杆磨损、填料泄漏，后期运维更换填料时，只需要松开压盖螺栓就能取出旧填料，不需要拆下手轮和整个阀杆组件，现场维修效率能提升不少。阀瓣和阀座的密封面做了锥面贴合设计，相比平面密封，锥面的密封比压更高，低压工况下也能实现零泄漏，阀瓣和阀杆的连接做了浮动间隙，关闭阀门时阀瓣能自动找正阀座密封面，不会因为阀杆的微小倾斜导致密封面偏磨，很多截止阀用了两三个月就关不严，核心就是阀瓣没有浮动量，硬磨导致密封面出现沟槽。流道部分做了等径过渡设计，没有突然的缩径台阶，介质流过时的阻力损失比普通截止阀小三成左右，不会在阀腔内部形成涡流区，减少介质里的杂质在阀腔内沉积卡涩阀瓣的概率。手轮下方的阀杆螺母做了嵌装铜套的设计，阀杆转动时的摩擦阻力更小，开关手感更顺滑，也不会因为长期锈蚀导致阀杆和螺母咬死，哪怕是长期处于全开或者全关位置，隔几个月操作也不会出现拧不动的情况。阀体的流道拐角处做了圆角过渡，没有尖锐的应力集中点，承受管路水锤冲击时，应力不会集中在拐角处导致阀体开裂，适配1.6MPa以下的水、蒸汽、油品等常规介质管路，不管是家装水路改造还是小型工业管路安装，都能满足长期使用的可靠性要求，不需要频繁更换阀件。
