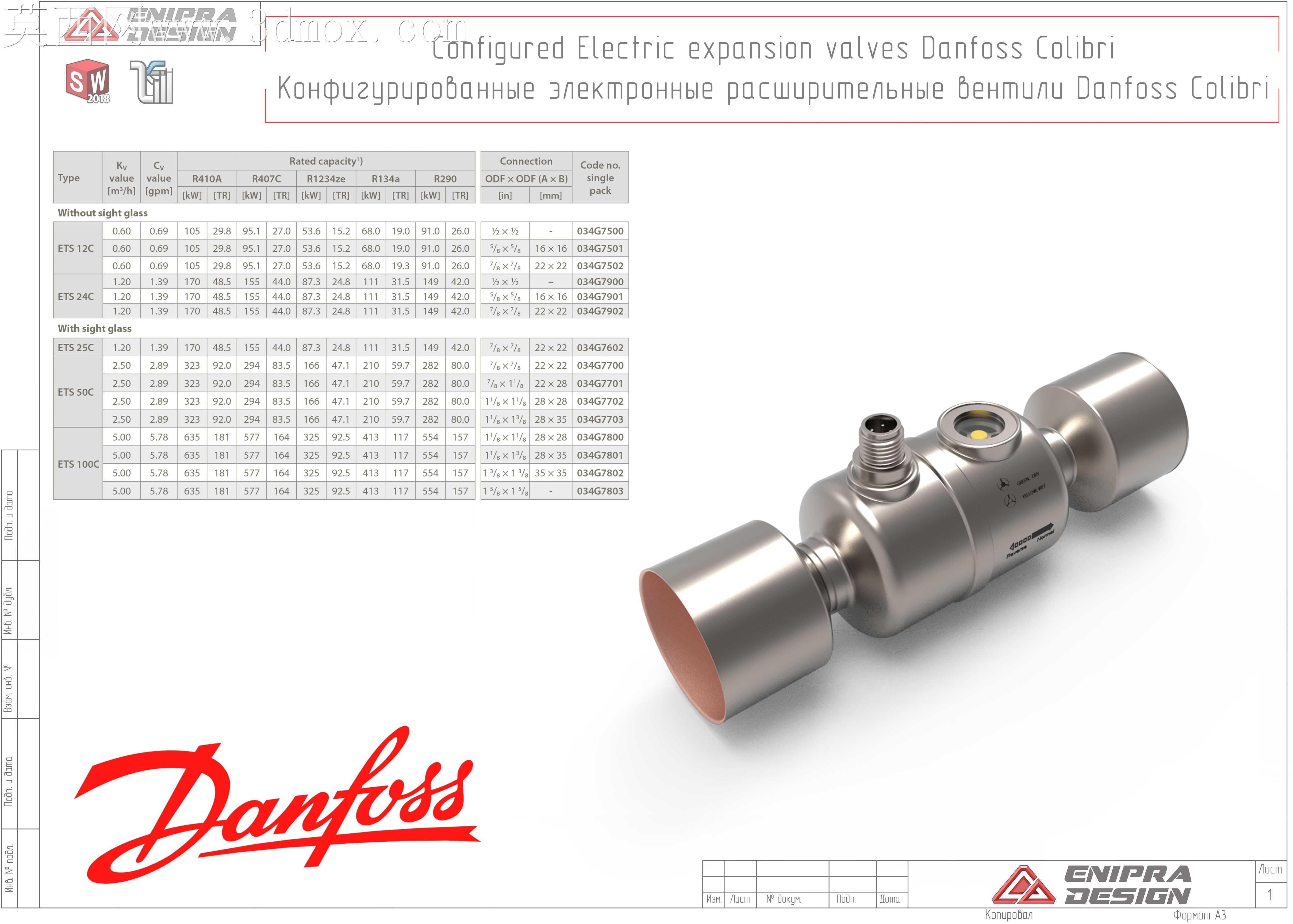

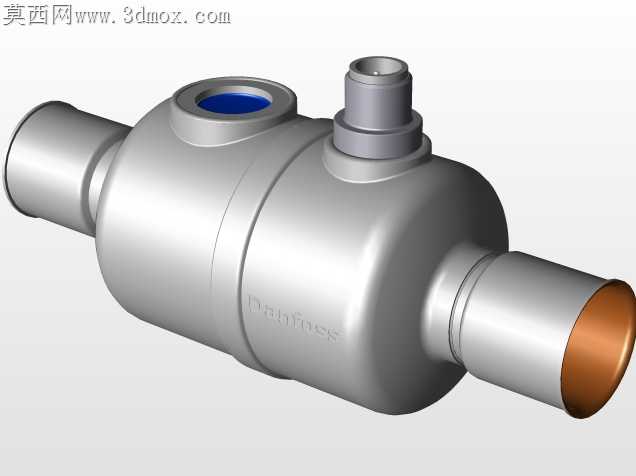

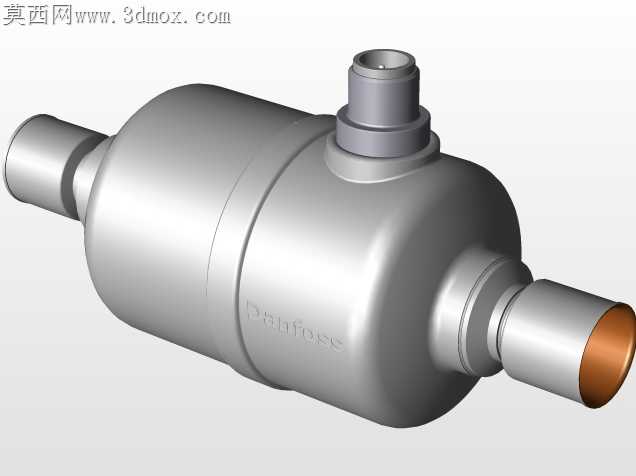

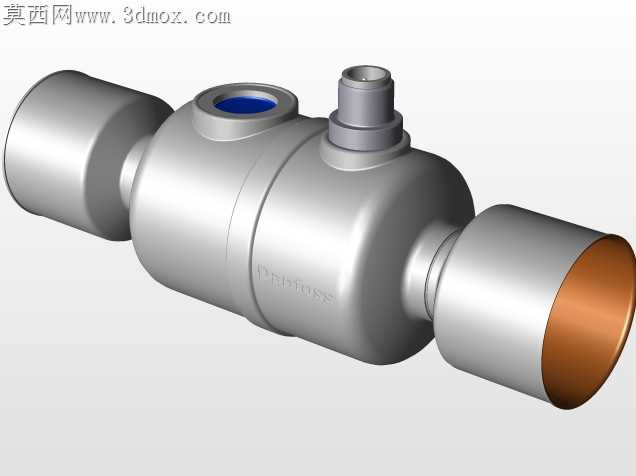

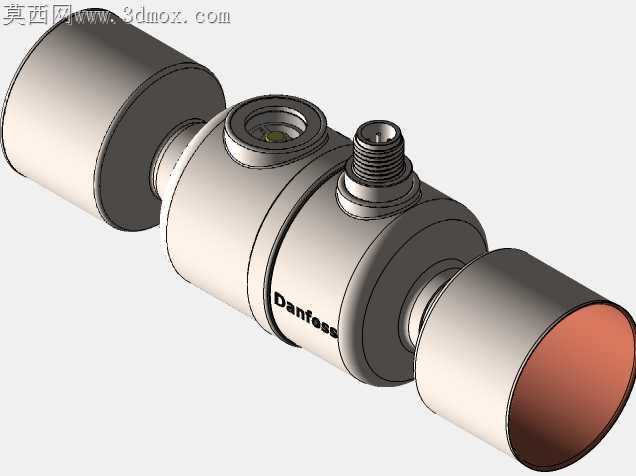

丹佛斯ETSColibri电动膨胀阀结构设计

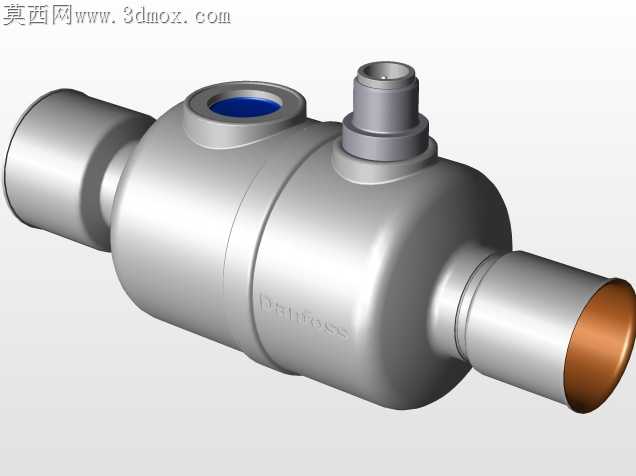

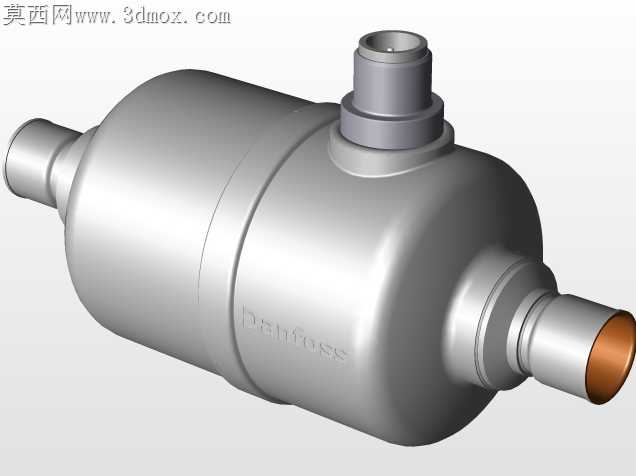

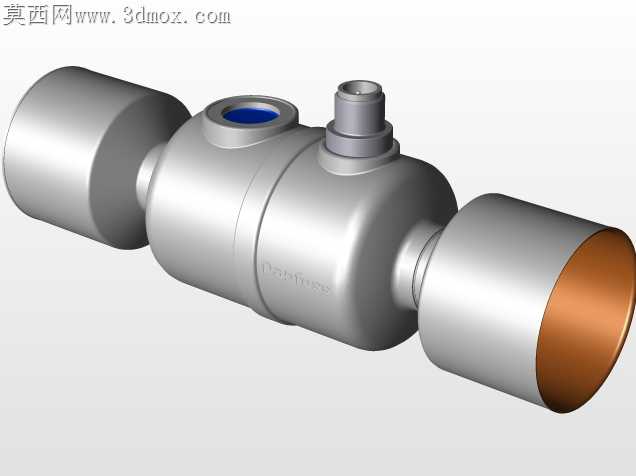

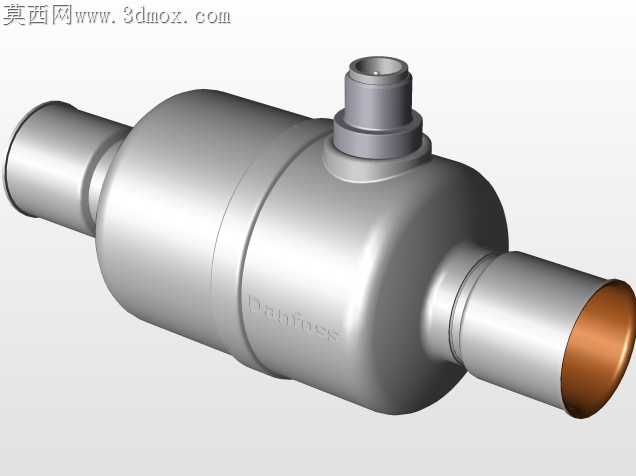

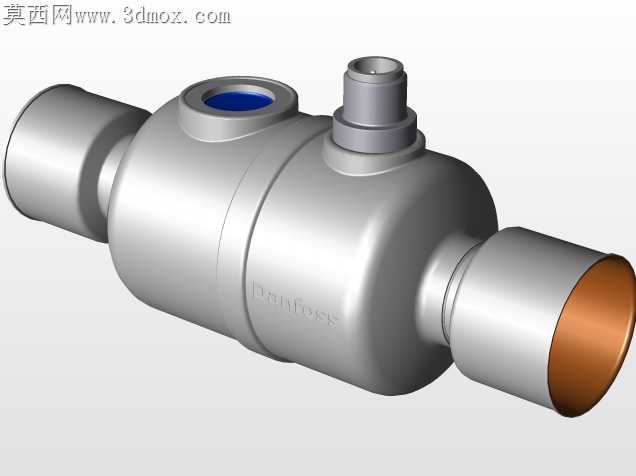

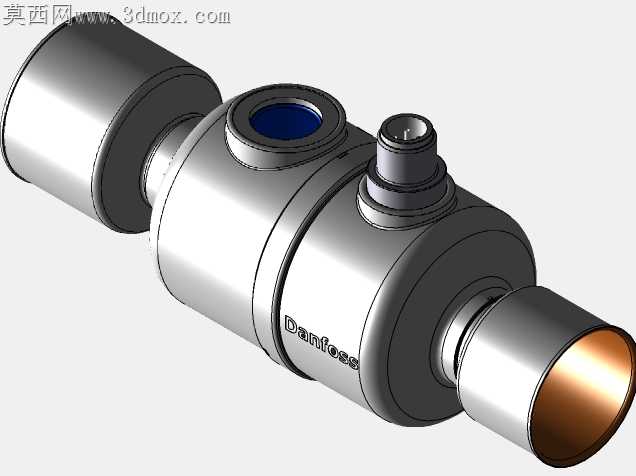

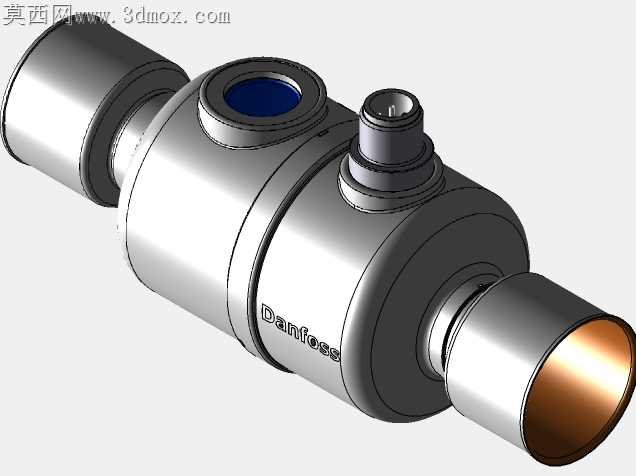

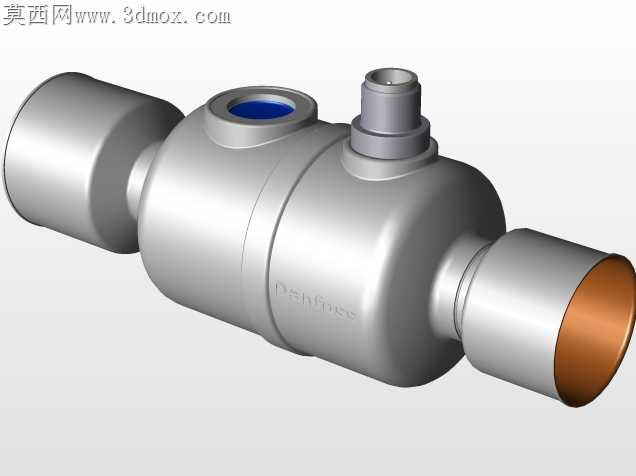

制冷系统管路焊接作业时，阀体内电子元件耐温上限仅120℃，稍不注意就会出现焊渣卡滞、线圈过热烧毁的隐患，这款ETS Colibri电动膨胀阀的结构设计，刚好从根源上规避了这类现场加工装配的常见问题。阀体两端的焊接接管做了加长的热隔离段设计，接管与阀体核心腔室之间预留了足够的散热距离，现场钎焊操作时，即使焊枪火焰温度达到800℃，热量传递到内置步进电机腔室时会衰减到80℃以下，不需要额外包裹湿抹布降温，也不会出现密封橡胶圈老化变形的问题。阀芯与阀座的配合面做了微米级的锥面导向结构，没有采用传统膨胀阀的滑阀配合形式，锥面的自对中特性可以抵消管路安装带来的微小同轴度偏差，哪怕接管焊接时出现1°以内的角度偏斜，阀芯动作时也不会出现卡滞、调节死区过大的问题。阀体中部的电气接口采用了侧置式的快插结构，接口位置避开了管路正上方的凝露滴落路径，接线端子的密封槽做了双层O型圈设计，低温工况下阀体外表面结露时，冷凝水会顺着阀体的圆弧曲面流到两端接管处，不会渗入电气接口造成信号短路。阀体的流道内壁做了镜面级的平滑过渡，没有传统阀件常见的直角转折台阶，冷媒流经阀口时不会产生紊流异音，在低负荷调节工况下，冷媒流动的噪音可以控制在25分贝以内，满足商用静音制冷场景的使用要求。线圈与阀体的连接采用了卡扣式无螺钉设计，现场检修更换线圈时不需要额外工具，对准定位槽推入即可完成锁止，卡扣的锁紧力经过调校，即使在管路振动频率50Hz的工况下长期运行，也不会出现线圈松脱移位的问题。阀口的开度调节行程做了线性化的结构匹配，步进电机的转动角度与冷媒流通量呈严格的线性对应关系，不需要控制器做额外的非线性修正，就能实现±1%的流量调节精度，适配多联机、精密空调这类对冷媒流量控制精度要求极高的制冷系统。阀体外部的金属表面做了钝化处理，没有采用喷涂类的表面涂层，在制冷机房的潮湿环境下长期使用也不会出现涂层脱落、表面锈蚀的问题，钝化层的导电特性还可以有效避免静电积累，杜绝冷媒泄漏时的静电引燃风险。
