1/4英寸内螺纹手动小型球阀结构设计

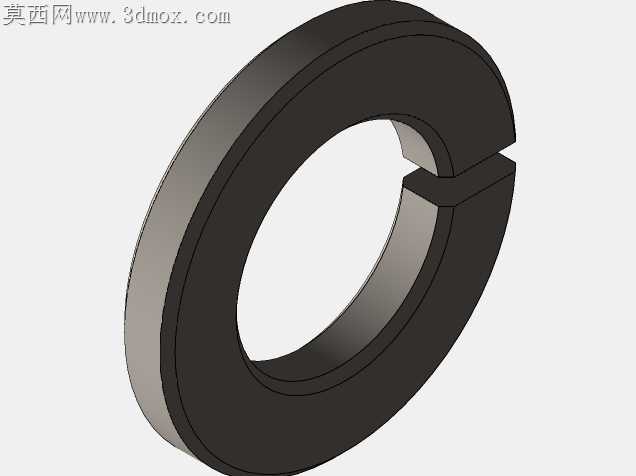

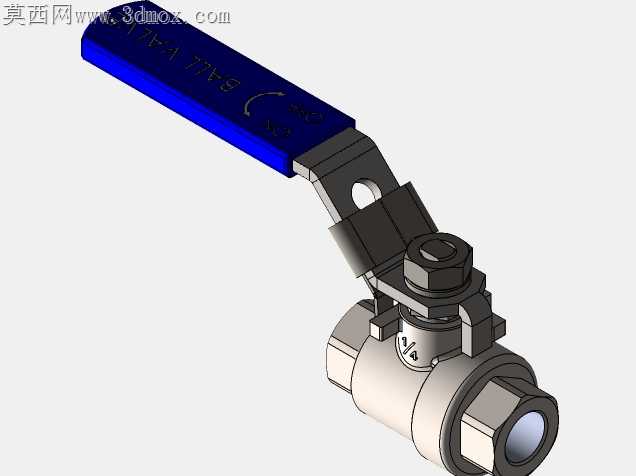

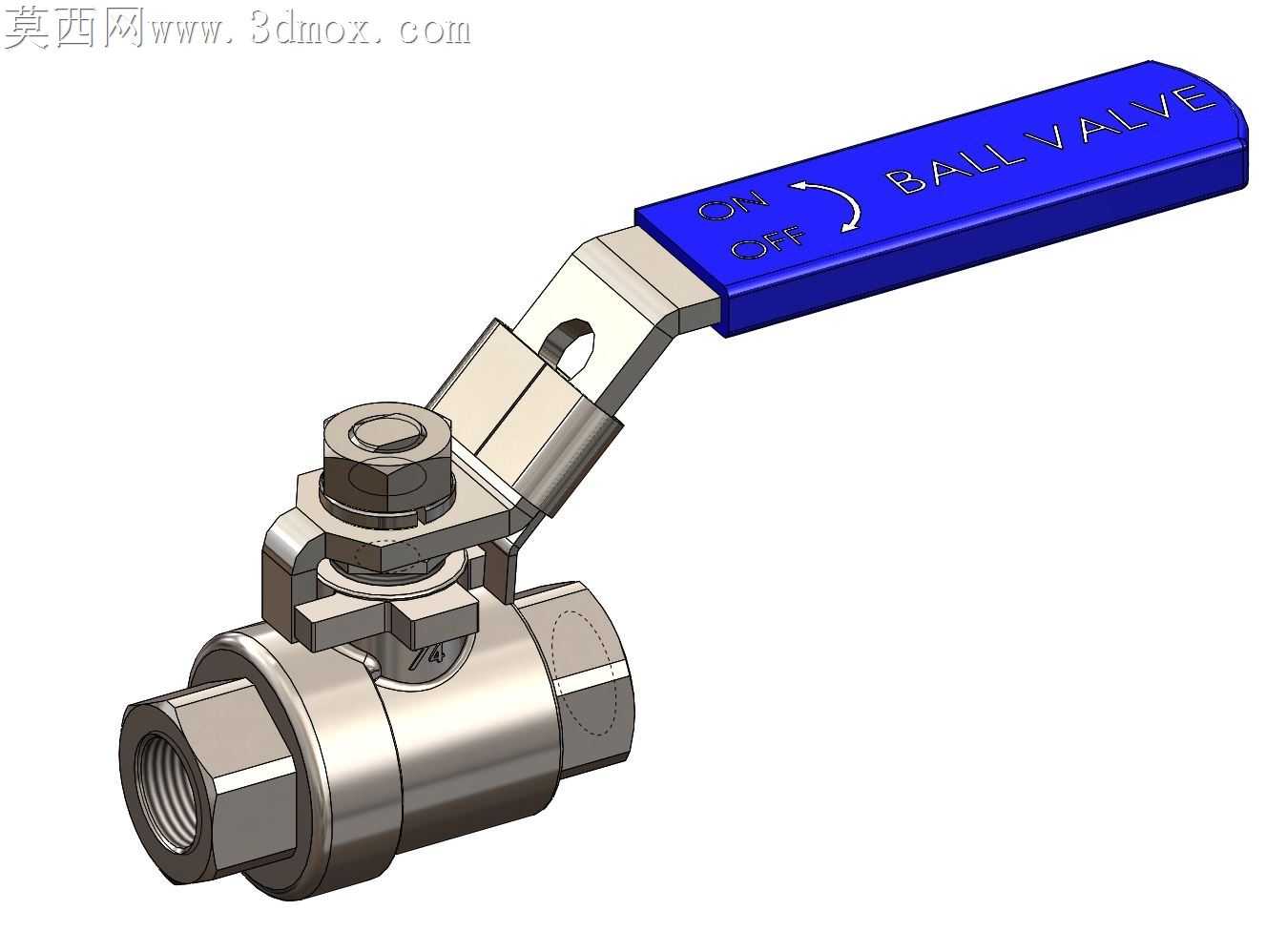

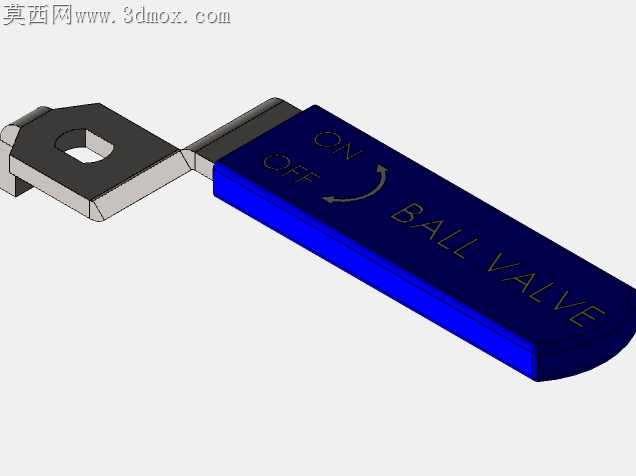

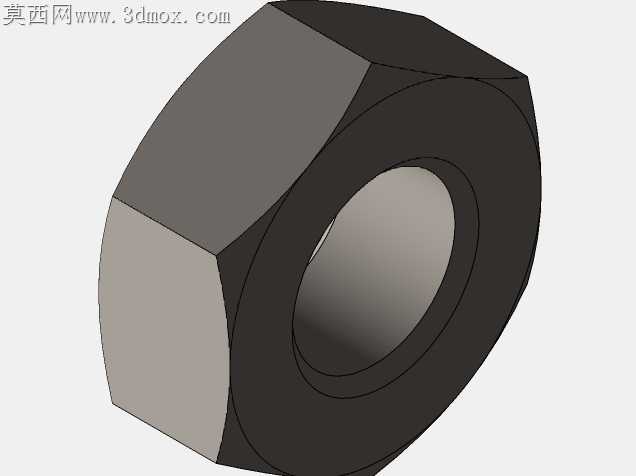

小通径内螺纹球阀在仪表气路、小型液压支路的现场装配中，最常出现的隐患是手柄扳动时阀杆窜动带出密封填料，或是螺纹端拧紧时阀体受力变形导致球体卡涩。这款1/4英寸规格的球阀在结构设计阶段就针对这类现场痛点做了针对性调整，阀杆与阀体接触的位置做了阶梯式限位台，不需要额外加装卡簧就能限制阀杆的轴向窜动量，装配时可以先从阀体内部装入阀杆，再压入填料压盖，避免了传统侧装阀杆需要在阀体外侧开槽带来的密封薄弱点。阀体两端的内螺纹衔接处做了加厚的六角受力段，现场用管钳拧紧时，受力点完全落在加厚的六角壁上，不会把夹紧力传递到中间容纳球体的型腔段，从根源上避免了拧紧力矩过大导致型腔变形、球体转动卡滞的问题。手柄与阀杆的连接采用扁方加定位销的结构，扁方承担扳动时的扭矩，定位销限制手柄与阀杆的轴向相对位移，长期扳动不会出现手柄打滑松脱的情况，手柄表面的防滑凹槽深度控制在1.2毫米，既不会因为凹槽过深积留油污难以清理，也不会因为太浅导致戴劳保手套操作时打滑。球体的密封面采用圆弧过渡的软密封座，密封座与阀体的配合间隙控制在0.02毫米，常温工况下不需要额外涂抹密封脂就能实现零泄漏，同时这个间隙量也预留了介质温度小幅升高时密封座的膨胀空间，不会因为热胀导致球体转动阻力骤增。阀杆处的填料采用双O型圈叠加的结构，上下两个O型圈的硬度差控制在邵氏5度，靠近介质侧的O型圈硬度稍高，耐受介质的冲刷，外侧的O型圈硬度稍低，保证静密封的贴合度，日常维护时不需要完全拆开阀体，只需要拧紧外侧的压盖螺母就能补偿密封圈的磨损量。手柄上的开关标识做了凸起式设计，长期摩擦也不会磨掉标识，现场巡检时能快速判断阀门的通断状态，避免误操作。两端内螺纹的入口处做了15度的导向倒角，现场对接管路时不需要反复对准螺纹，稍微倾斜就能顺利旋入，减少了管路装配时的螺纹错扣风险，也能避免螺纹端部的毛刺割伤安装人员的手套。
