激光切管机用气动夹紧卡盘结构

在金属管材激光切割加工场景中，管材的装夹稳定性直接决定切割断面质量、加工精度以及连续生产的节拍效率，这款气动夹具正是为激光切管机配套设计的主轴装夹执行部件，主要承担不同截面金属管材的周向定心、轴向夹持以及随主轴同步回转的核心功能。从实际加工工况来看，激光切管作业需要夹具在高速回转状态下保持足够的夹持刚性，同时要适配圆管、方管、矩形管等多种常见管材截面，还要兼顾快速装夹的效率需求，气动驱动的方案刚好匹配这类场景的使用要求，相比手动卡盘装夹效率提升明显，相比液压卡盘又具备结构紧凑、无液压油泄漏风险、维护成本更低的优势。

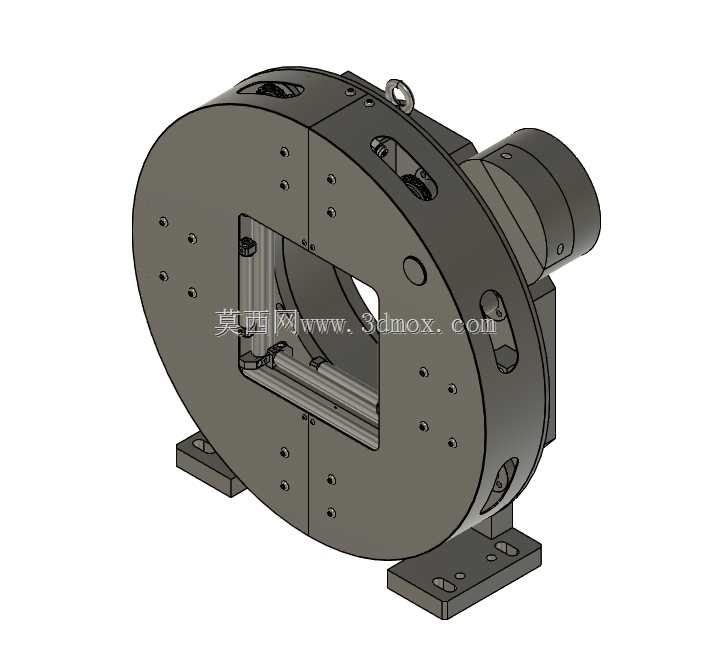

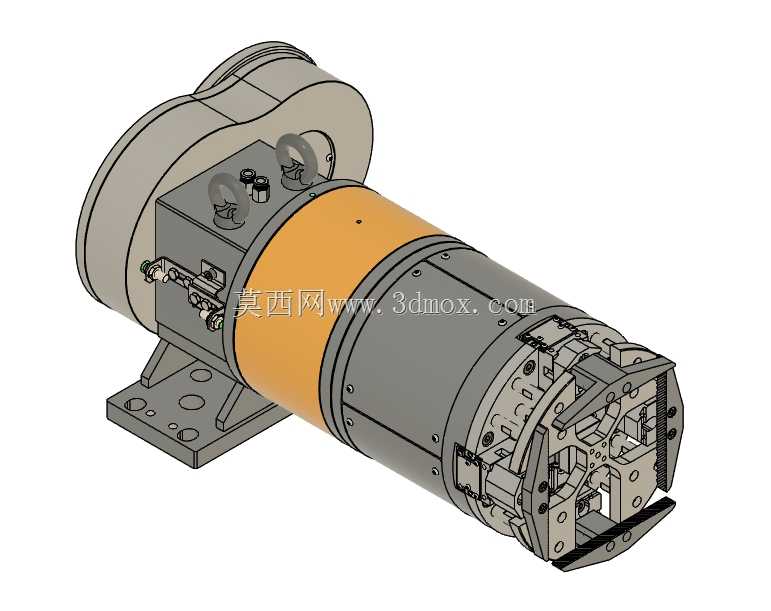

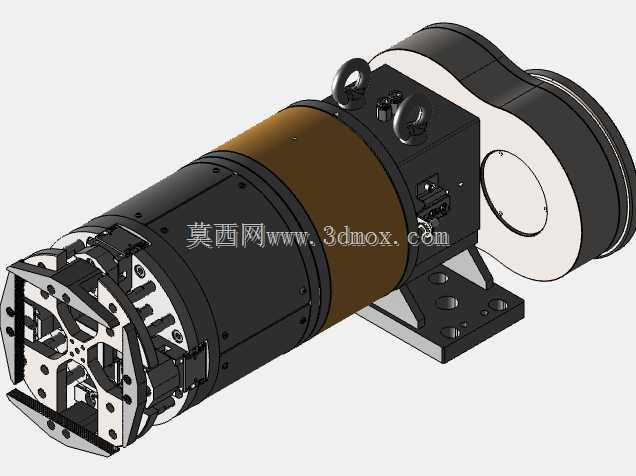

从结构设计思路来看，这款夹具采用整体圆盘式主体结构，主体采用高强度铸铁材质加工，保证高速回转下的刚性与动平衡性能，避免回转过程中出现振颤影响切割精度。中部开设方形通腔，为不同截面的管材提供穿料空间，夹持机构采用多爪同步联动设计，压缩空气通入驱动腔后，内部的传动结构带动多个夹爪同步向中心收拢，实现管材的自动定心夹紧，松开时夹爪同步外扩，方便管材轴向送进。夹具顶部设置吊环安装位，方便设备组装、维护时的吊装转运，底部设置两个对称的安装支座，支座上加工有标准化的安装孔位，可直接固定在激光切管机的主轴安装端面，安装基准面经过精加工处理，保证夹具回转中心与主轴回转中心的同轴度要求，减少装配调试的工作量。

从功能特性上看，这款夹具的夹爪行程覆盖常规激光切管加工的常用管材规格范围，夹持力可通过进气压力进行调节，针对薄壁管材可以调低气压避免夹伤管材表面，针对厚壁重型管材可以调高气压保证足够的夹持摩擦力，避免高速回转或者切割进给时管材出现打滑移位。夹爪的夹持面设计有防滑结构，进一步提升夹持可靠性，同时夹爪采用可更换结构，长期使用出现磨损后可以快速更换备件，不需要整体拆解夹具主体，降低设备运维的时间成本。夹具的气动回转密封结构经过优化，在高速回转状态下可以稳定输送压缩空气，不会出现漏气泄压的问题，保证夹持力的稳定性。

从安装边界与尺寸适配来看，这款夹具的整体外径尺寸适配中功率激光切管机的主轴安装规格，底部支座的安装孔距符合行业通用的安装尺寸标准，不需要对设备主轴端进行额外改造即可完成装配。中部穿料腔的尺寸可以满足常规规格管材的穿入需求，夹具整体的轴向厚度控制在合理范围内，不会过多占用机床的轴向加工空间，保证机床的有效加工行程。在实际使用中，这款夹具可以配合激光切管机的自动送料机构实现连续自动化加工，管材送进到指定位置后夹具自动夹紧，切割完成后自动松开，配合整机的控制系统完成全流程的自动化作业，不需要人工手动操作装夹，大幅提升管材切割加工的自动化程度与生产效率。针对管材切割过程中产生的金属碎屑、飞溅熔渣，夹具的结构设计预留了防护间隙，关键传动部位设置有密封防护结构，避免碎屑进入夹具内部造成卡滞或者磨损，延长设备的使用寿命，减少日常维护的频次。
