行程可调肘杆式手动压力机结构设计

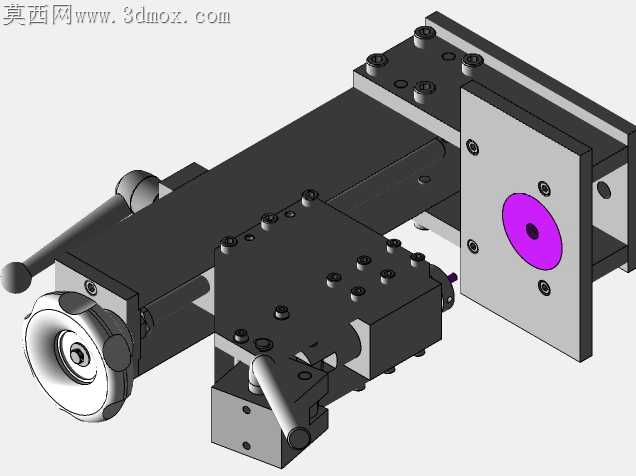

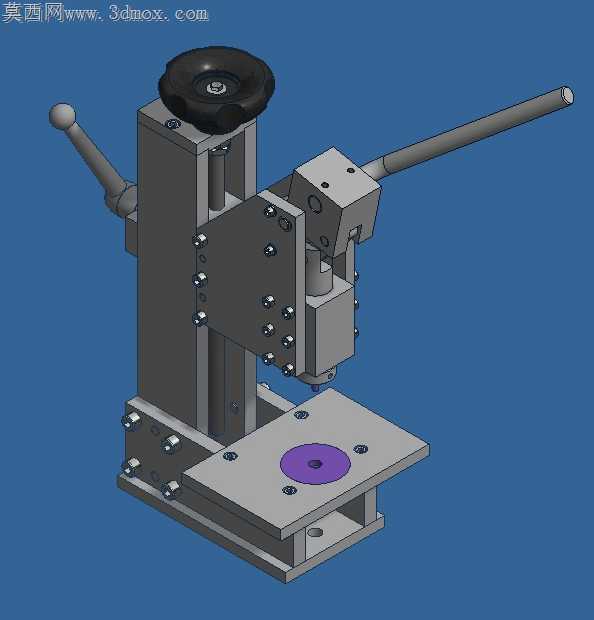

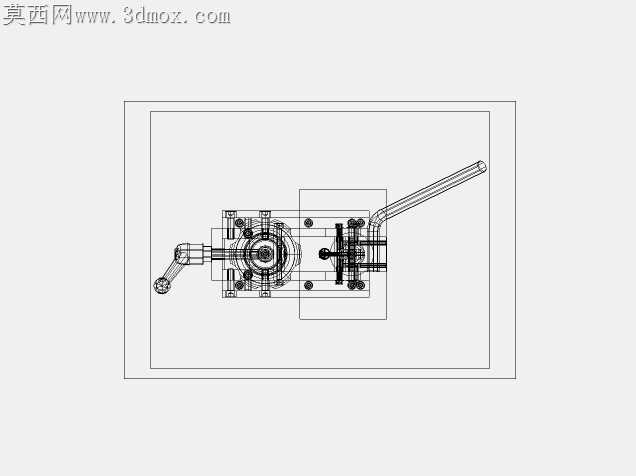

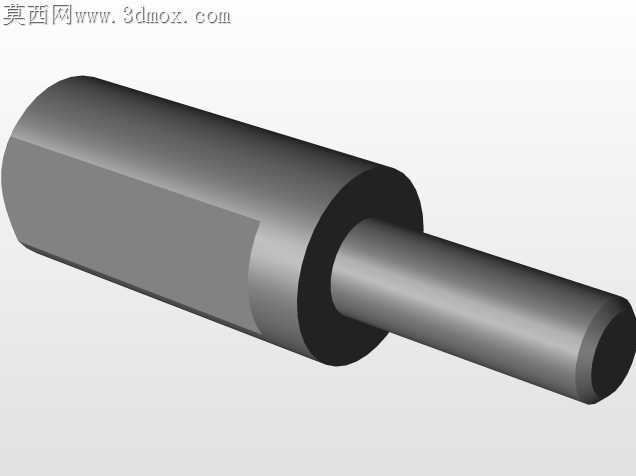

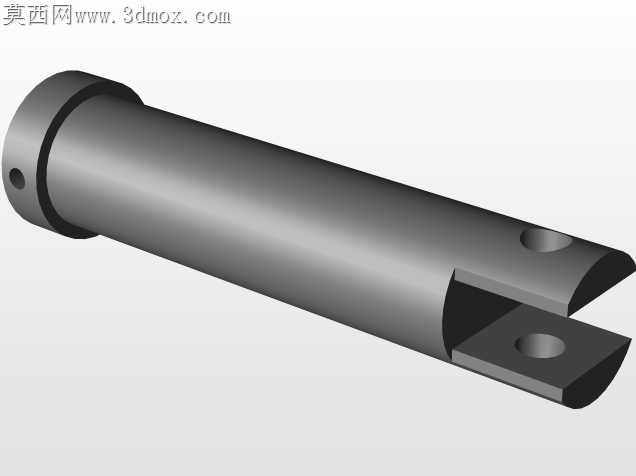

小批量零件压装、五金件铆接场景里，常规固定行程手动压力机常遇到适配难题——换款工件就要重新垫垫块，压头行程过短压不到位，行程过长又容易压伤工件表面，甚至因为力臂匹配不当，操作时要费很大力气才能达到额定压力，长期使用还会出现立柱导向磨损、压头偏摆的问题。这款肘杆式手动压力机在结构上做了针对性的优化，40毫米活塞行程范围内可自由调节高度，适配不同厚度的工件压装需求。顶部的手轮连接立柱内部的升降调节机构，转动手轮就能带动整个施压模块沿立柱导轨上下移动，不用反复拆装更换垫块，调节到位后侧边的锁紧手柄可以牢牢固定模块位置，避免压装过程中出现滑移。长操作手柄连接的肘杆增力机构是核心设计，利用肘杆过死点的力学特性，只需要在手柄端施加很小的力，压头端就能输出足够的压装力，操作手感轻盈，不会出现普通杠杆式压力机压到末端力不够的情况。压头模块和安装座之间用多颗内六角螺栓锁紧，可根据不同压装需求更换对应形状的压头，下方工作台面的紫色定位垫板做了沉孔设计，既能定位小型工件，又能避免压头直接磕伤工作台面，垫板通过四颗螺栓固定，磨损后可以快速更换。立柱和底座之间的连接做了加强筋结构，承受大压力时不会出现立柱后仰变形的问题，所有导向面都预留了合理的公差间隙，长期使用也不会出现卡滞。侧边的短手柄是压头回程锁定结构，压装完成后扳动手柄就能带动肘杆机构复位，不用手动抬升长手柄，操作连贯性更强。这类手动压力机不需要外接气源电源，放在工作台面上就能使用，适合小批量生产、维修车间压装轴承、铆接销钉、冲压小型五金件，也适合实训教学中演示肘杆增力原理、手动压力机结构设计，所有连接部位都采用标准紧固件，后期维护更换配件十分方便，调节部位的刻度标识可以帮助操作人员快速定位行程，不用反复试压找位置。
