内啮合人字行星轮系传动结构设计

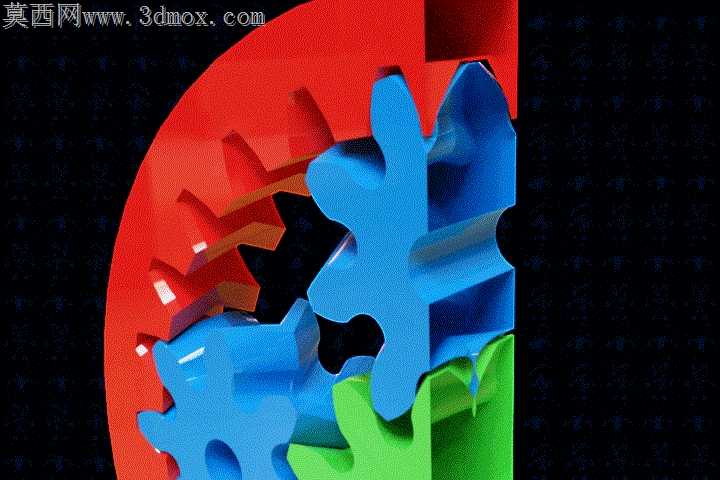

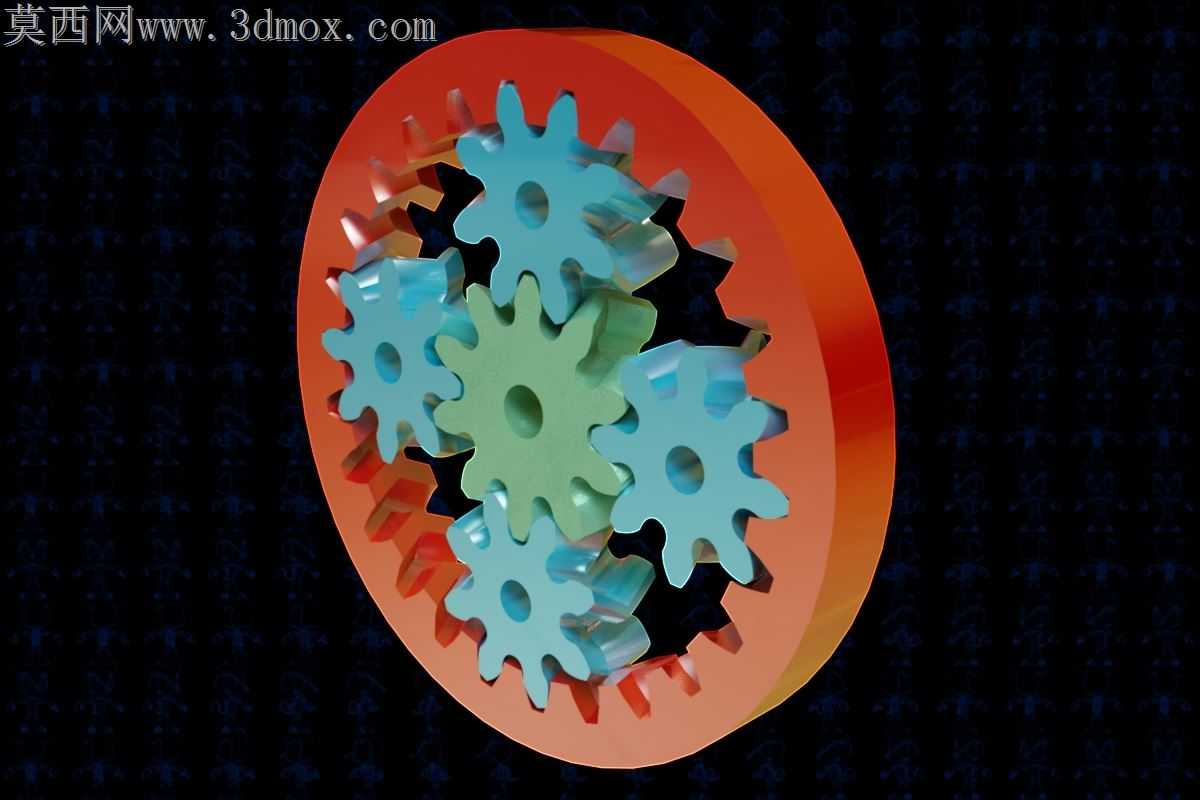

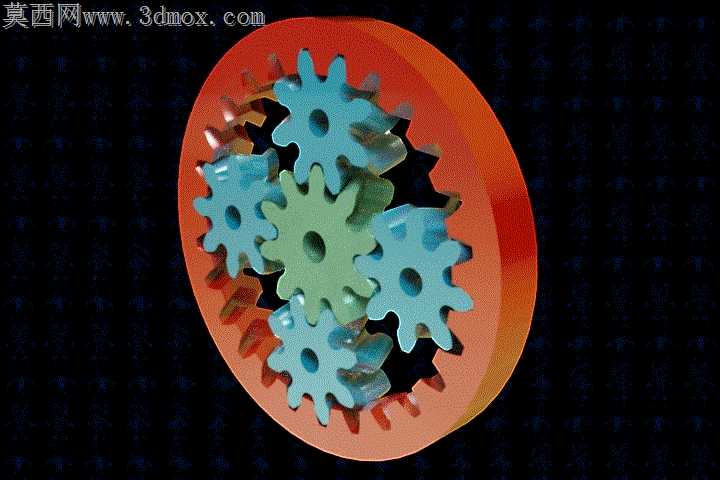

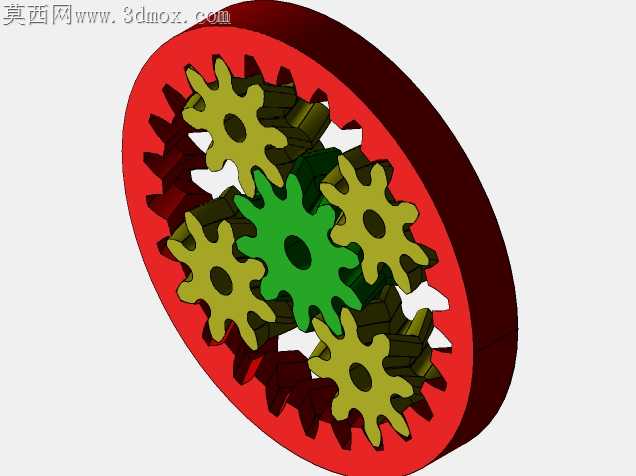

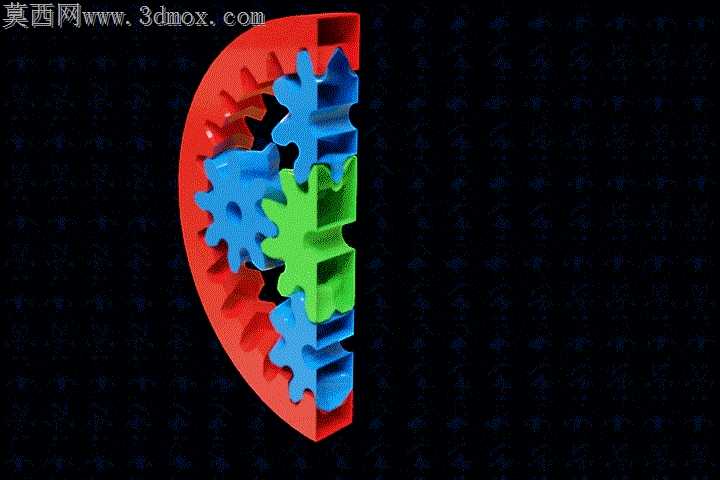

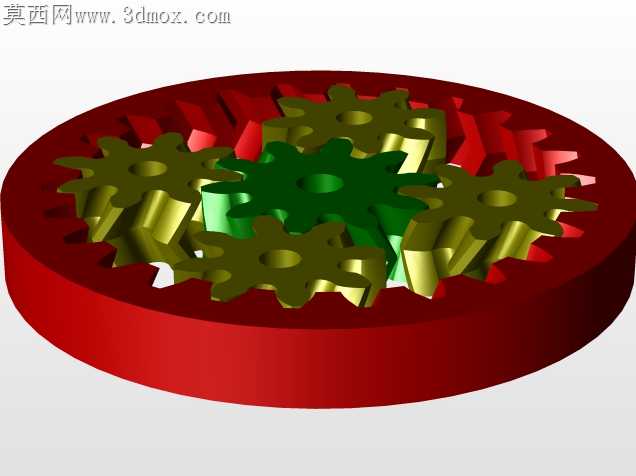

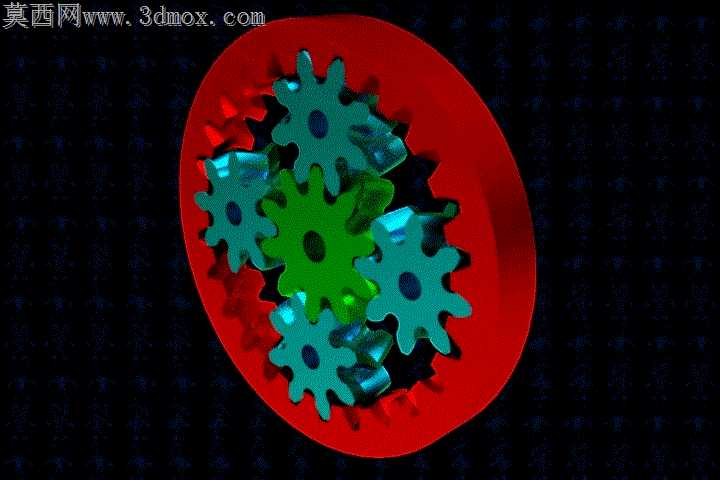

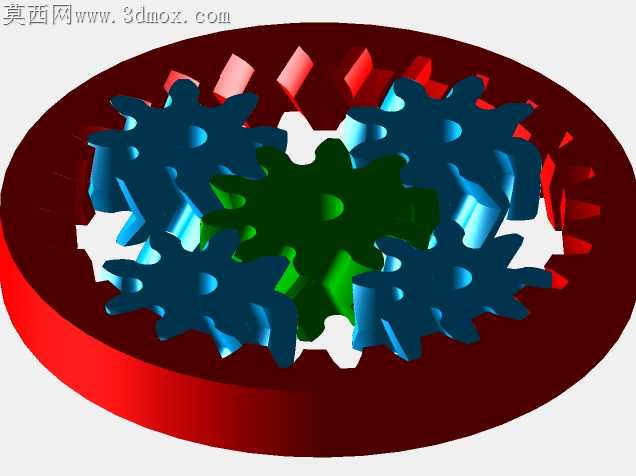

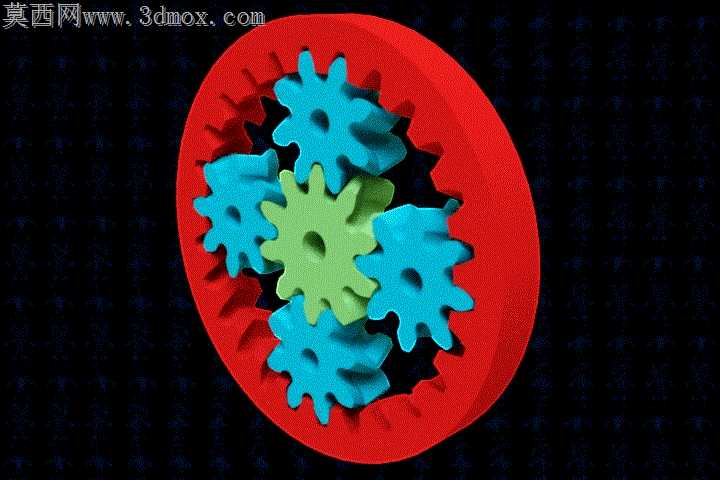

常规直齿行星轮系高速运转时的轴向窜动、啮合冲击噪音，一直是小体积大扭矩传动场景里绕不开的加工适配难题，人字齿的对称齿向设计能抵消轴向力，但内齿圈与行星轮的人字齿对位精度、齿面加工余量留取、装配时的齿向对齐偏差，很容易让理论上的传动优势变成实际装配中的卡滞、偏磨问题。这套轮系的内齿圈采用整体式环形结构，齿圈内壁的人字齿齿向与中心太阳轮、周边行星轮的齿向完全匹配，没有采用分体式人字齿拼接的方案，避免了拼接缝带来的啮合阶跃噪音，也省掉了拼接定位销的装配公差累积。五个行星轮沿太阳轮周向均匀排布，每个行星轮的人字齿中线与太阳轮、内齿圈的人字齿中线重合度控制在微米级，加工时特意在齿端留了0.02mm的倒角余量，既不会影响啮合接触面积，又能避免装配时齿端锐角刮擦齿面造成的初期磨损。齿面的曲面过渡没有追求极致的光滑无棱，而是在齿根位置保留了极小的圆弧过渡，抵消热处理后的应力集中，也给润滑脂留存留出了微小空间，高速运转时油脂能顺着齿面人字槽的导向均匀铺在啮合面，不会因为离心力被快速甩离啮合区。装配时不需要额外加装推力轴承来抵消轴向力，行星轮的支撑轴只需要承受径向载荷，轴径可以做的更细，整个轮系的径向尺寸能压缩15%左右，适配小安装空间的大减速比传动需求。齿圈的外圆做了哑光氧化质感处理，行星轮与太阳轮采用不同的色差区分，能直观观察到运转时的轮齿啮合轨迹，方便调试时快速发现偏载问题。每个行星轮的齿厚偏差控制在同一公差带内，不会出现单个行星轮受力过载的情况，运转时五个行星轮同步啮合，传动扭矩能均匀分散到每个啮合点，单齿承受的载荷比普通行星轮系降低40%左右，适合长时间连续运转的传动场景。
