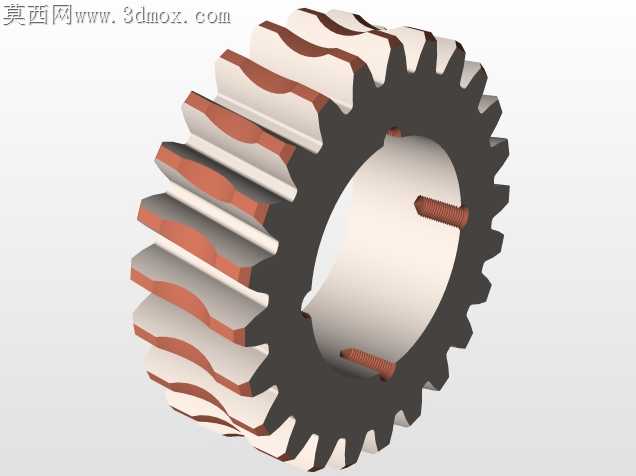

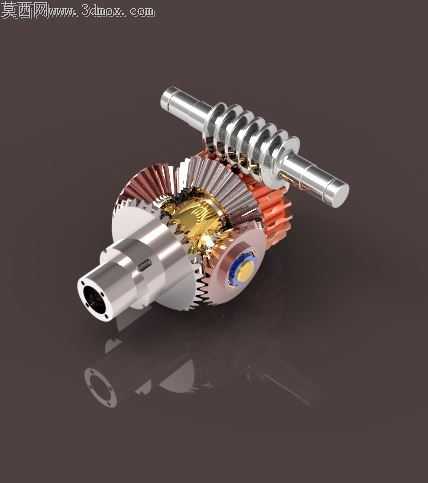

蜗轮蜗杆式汽车差速传动齿轮机构

项目分类:齿轮 发布时间:2020-06-29 ID:117077

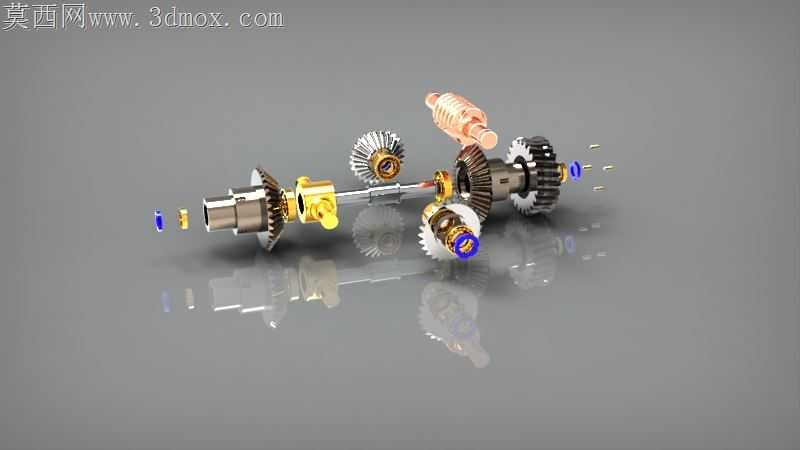

  • 蜗轮蜗杆式汽车差速传动齿轮机构

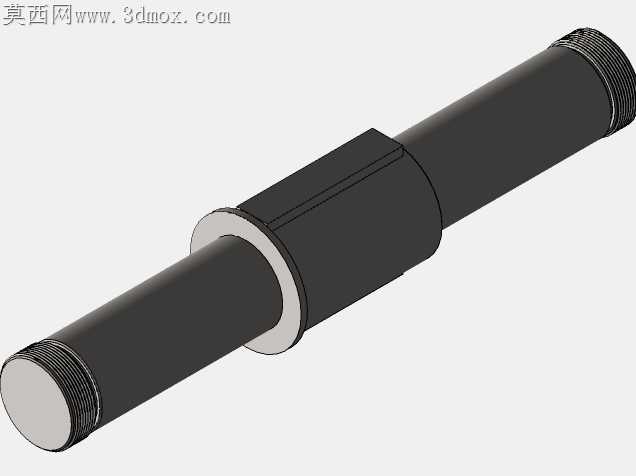

  • 蜗轮蜗杆式汽车差速传动齿轮机构

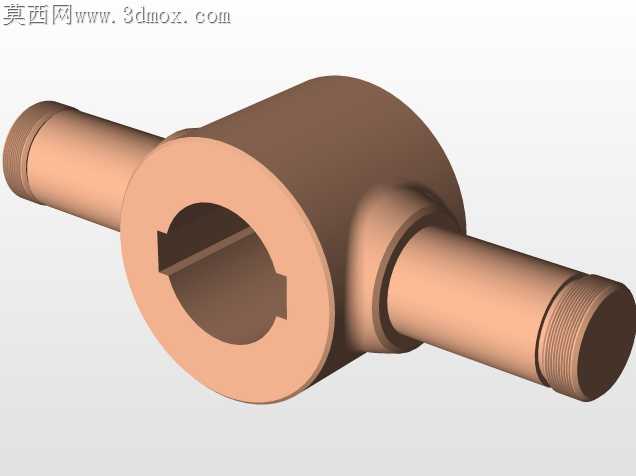

  • 蜗轮蜗杆式汽车差速传动齿轮机构

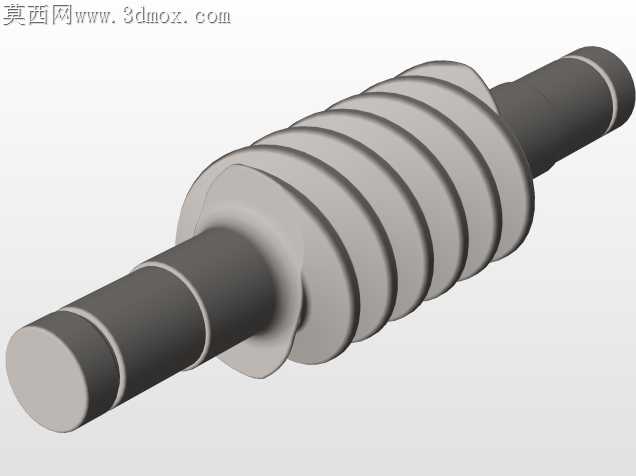

  • 蜗轮蜗杆式汽车差速传动齿轮机构

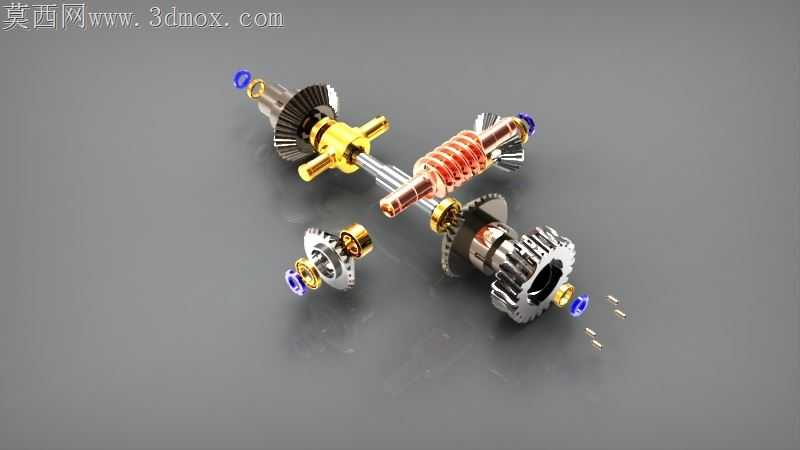

  • 蜗轮蜗杆式汽车差速传动齿轮机构

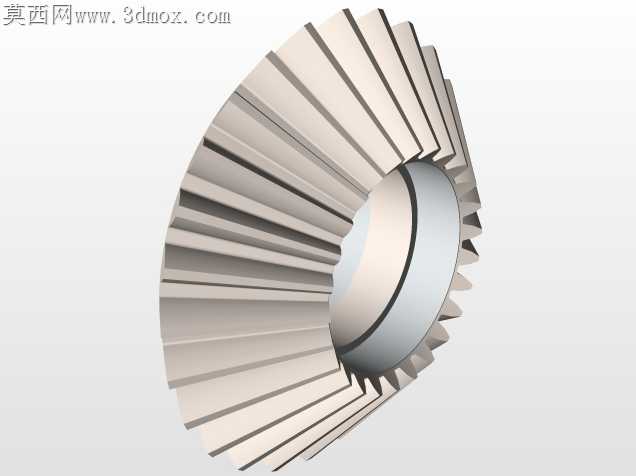

  • 蜗轮蜗杆式汽车差速传动齿轮机构

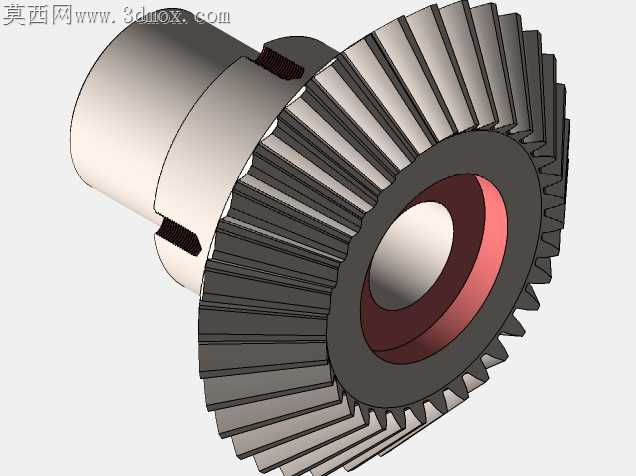

  • 蜗轮蜗杆式汽车差速传动齿轮机构
  • 蜗轮蜗杆式汽车差速传动齿轮机构
  • 蜗轮蜗杆式汽车差速传动齿轮机构

差速器壳体与半轴齿轮的配合面,是加工阶段最容易出现公差累积的位置,常规建模时容易忽略行星齿轮球面与壳体内腔的贴合间隙,直接把配合面做成整圆贴合,实际装配中会因为壳体铸造拔模斜度、热处理形变,出现行星齿轮卡滞,转弯时差速功能失效。这套差速齿轮的结构处理上,特意在行星齿轮安装轴的轴肩位置留了0.12mm的退让槽,避免轴肩与壳体安装孔端面硬接触,同时把半轴齿轮的支撑端面做了微弧面处理,哪怕壳体端面有0.05mm以内的平面度误差,齿轮啮合时也能自动找正,不会出现偏磨打齿的问题。蜗轮与差速器壳体的连接法兰位置,没有采用常规的整圈螺栓连接,而是做了三个均布的定位销加螺栓的组合结构,定位销承担径向剪切力,螺栓只负责轴向压紧,加工时不用再保证整圈螺栓孔的位置度公差,普通三轴铣床就能完成法兰孔加工,不需要上四轴转台找正,能省掉近三分之一的装夹调校时间。锥齿轮的齿面接触区调整是这类传动件的核心难点,建模时特意把行星锥齿轮的分度锥角做了2分的角度补偿,抵消装配时轴承游隙带来的啮合偏移,实际装配后接触斑点刚好落在齿面中部,不会出现齿顶或齿根局部接触的情况,大扭矩传递时齿面载荷分布更均匀,能有效降低运行噪音。蜗杆轴的两端支撑位置做了双唇密封的安装槽,槽的边角特意留了R0.3的圆角,避免安装密封圈时被锐边割破,同时轴的表面粗糙度要求控制在Ra0.8,不用做额外的表面硬化处理就能满足密封件的使用寿命要求。差速器内部的润滑油道没有做复杂的内置油孔,而是在壳体端面开了三个导油槽,齿轮转动时带起的润滑油会顺着导油槽直接流到行星齿轮的啮合位置,不需要额外加工深孔,也避免了深孔加工时出现的铁屑残留问题,后期维护清理也更方便。半轴齿轮与输出轴的连接采用花键配合,花键的齿侧特意做了变位处理,配合间隙控制在0.03mm以内,既能保证装配时顺利滑入,又不会在正反转切换时出现花键齿冲击异响。整个机构的所有外露棱边都做了倒角处理,没有尖锐的边角,装配时不会划伤操作人员,也不会在后续电泳涂装时出现漆料堆积的问题。
