差速器传动总成爆炸视图结构展示

项目分类:齿轮 发布时间:2020-06-29 ID:116882

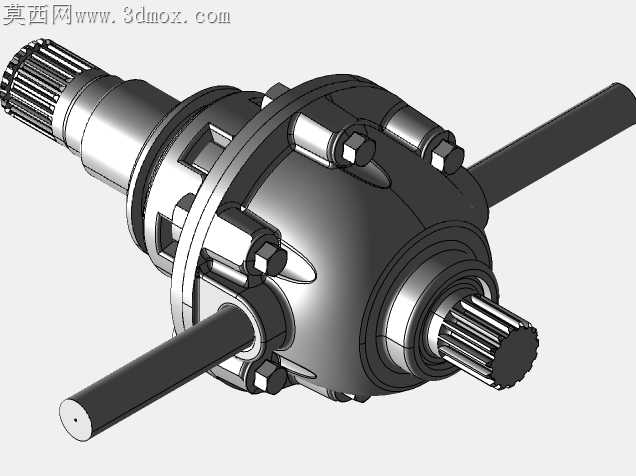

  • 差速器传动总成爆炸视图结构展示

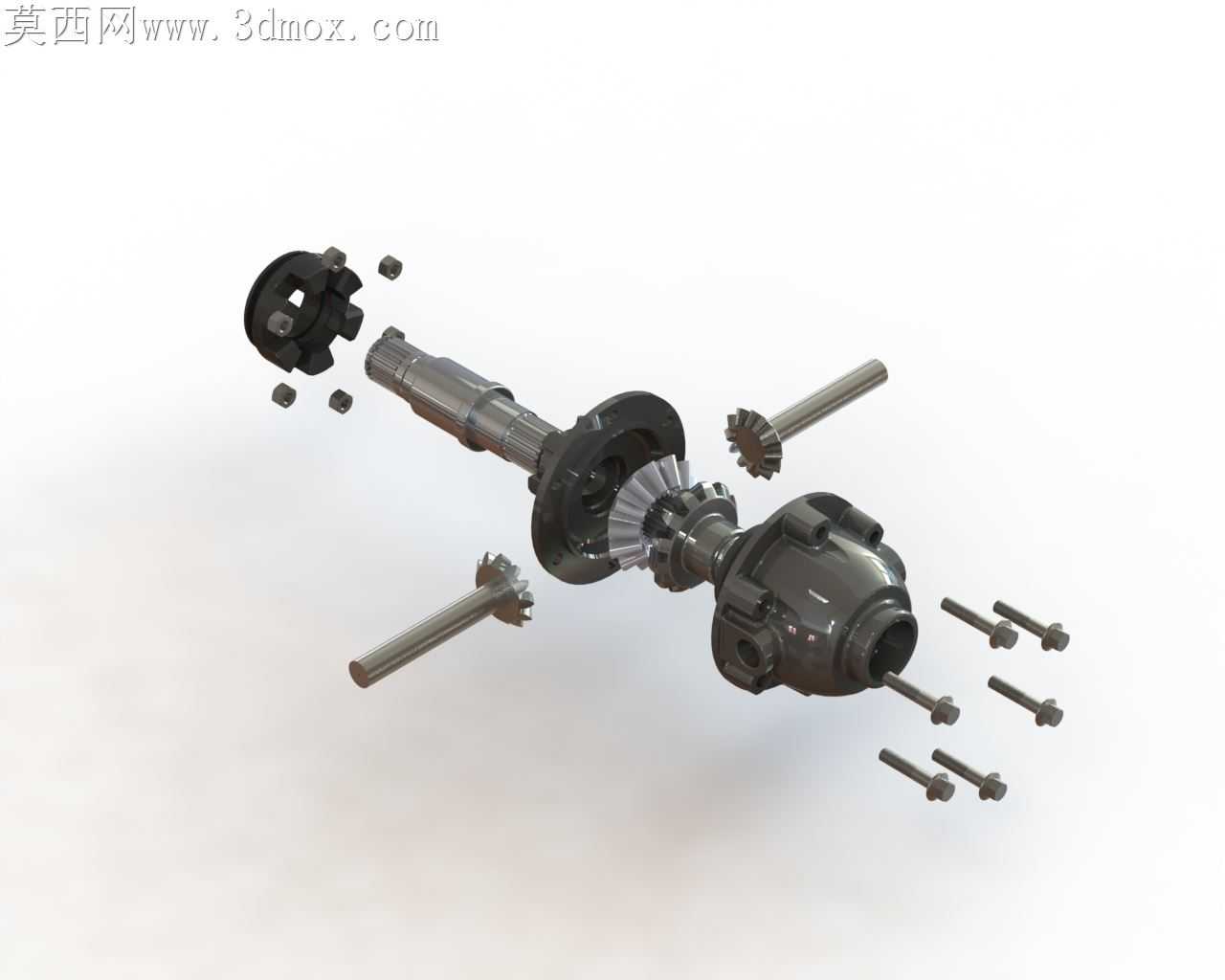

  • 差速器传动总成爆炸视图结构展示

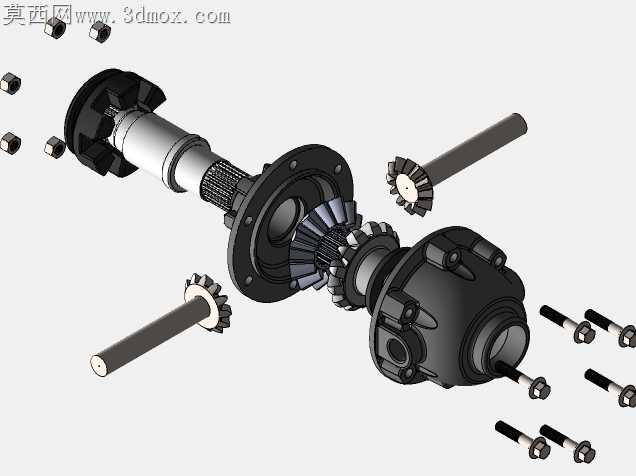

  • 差速器传动总成爆炸视图结构展示

差速器壳体的内腔曲面与锥齿轮啮合面的同轴度偏差,是量产装配中最容易引发异响的核心隐患。这套差速器传动总成的结构设计,在壳体与半轴齿轮的配合止口处预留了0.02mm的研磨余量,避免压铸成型的壳体毛坯因拔模斜度导致的装配偏斜,行星齿轮轴的穿装孔位做了两端倒角处理,装配时无需额外修磨孔口毛刺就能顺畅穿入,不会出现轴件卡滞刮伤配合面的问题。半轴外端的花键段与轴身的过渡圆角做了加大处理,对应热处理环节的应力集中释放需求,不会在台架扭转测试中出现轴根断裂的失效情况。差速器壳与主减从动锥齿轮的连接端面,设计了三个均匀分布的定位销孔,装配时先穿入定位销再拧紧紧固件,能完全规避齿轮安装偏斜带来的啮合间隙不均问题,不用反复调整齿轮啮合印痕就能达到出厂啮合精度要求。行星齿轮背面的球面垫片安装位,做了0.1mm的沉台深度公差控制,垫片装入后不会出现凸起或凹陷,齿轮转动时的背面摩擦阻力均匀,不会出现偏磨导致的差速卡滞。连接差速器壳的紧固件选用了带法兰面的六角螺栓,螺栓头下的法兰面能增大与壳体的接触面积,拧紧时不会压伤壳体表面的铸造涂层,同时法兰面的防滑齿能在车辆颠簸工况下避免螺栓松动退牙。半轴与轮毂连接的端位做了扁位结构,对应装配时的扭矩施加需求,打紧半轴端螺母时不会出现轴件跟转的问题,不用额外设计工装固定轴身就能完成端螺母的拧紧作业。主减主动锥齿轮的轴段做了两个轴承位的台阶设计,两个轴承的内圈隔套长度做了分组选配标注,装配时根据轴承实际预紧力选配合适厚度的隔套,能保证轴承预紧力处于最优区间,既不会因预紧力过大导致轴承过热烧蚀,也不会因预紧力过小出现齿轮啮合窜动。爆炸视图中拆分出的所有小紧固件都对应了专属的安装孔位,没有出现通用孔位的模糊设计,装配工人能通过孔位直径、深度的差异快速匹配对应螺栓,不会出现错装漏装的问题。差速器壳体的外表面加强筋做了圆弧过渡处理,既提升了壳体的整体抗扭强度,也避免了铸造时筋位与壳体连接处的缩孔缺陷,不用额外做补焊处理就能满足强度要求。
