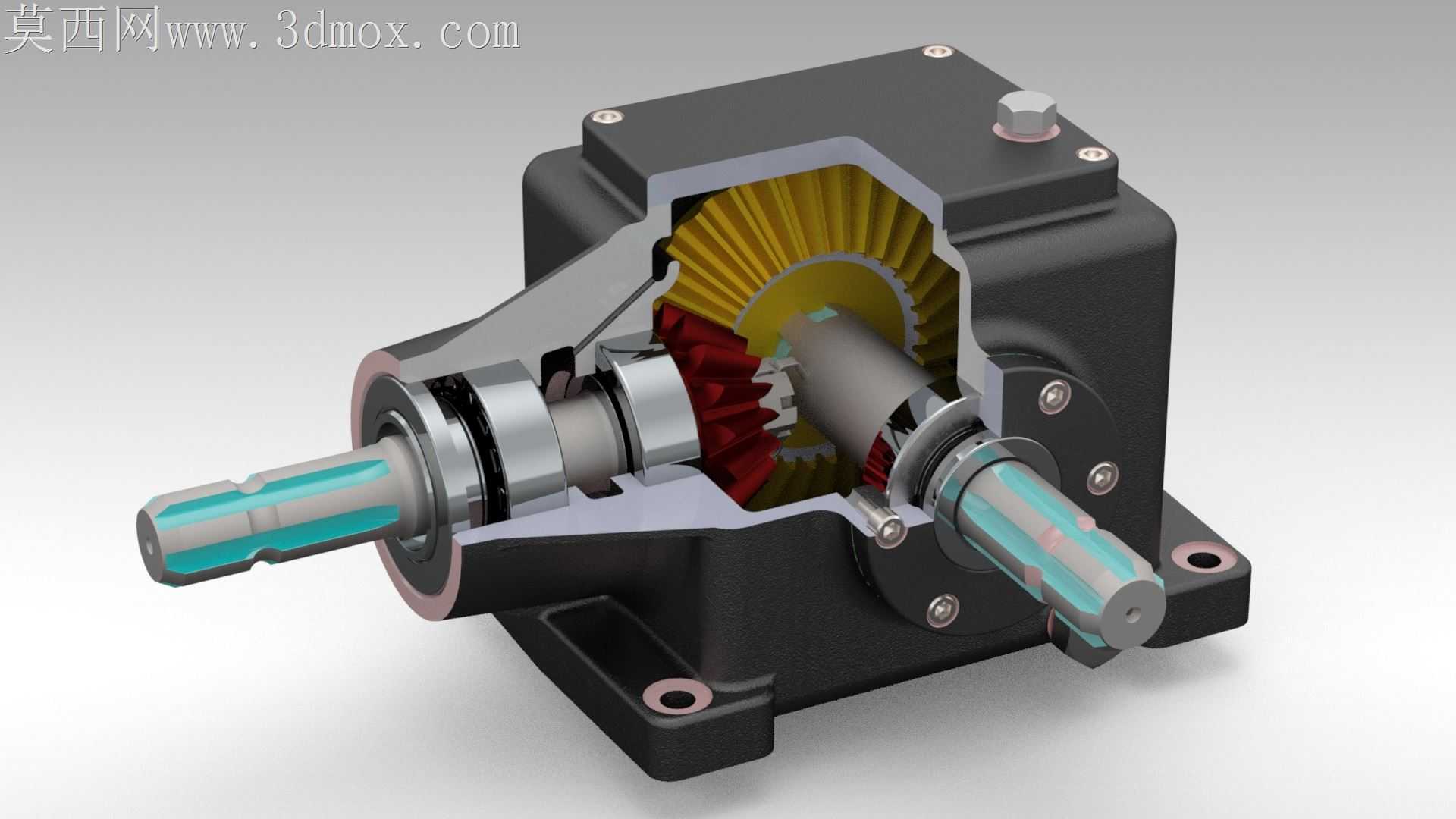

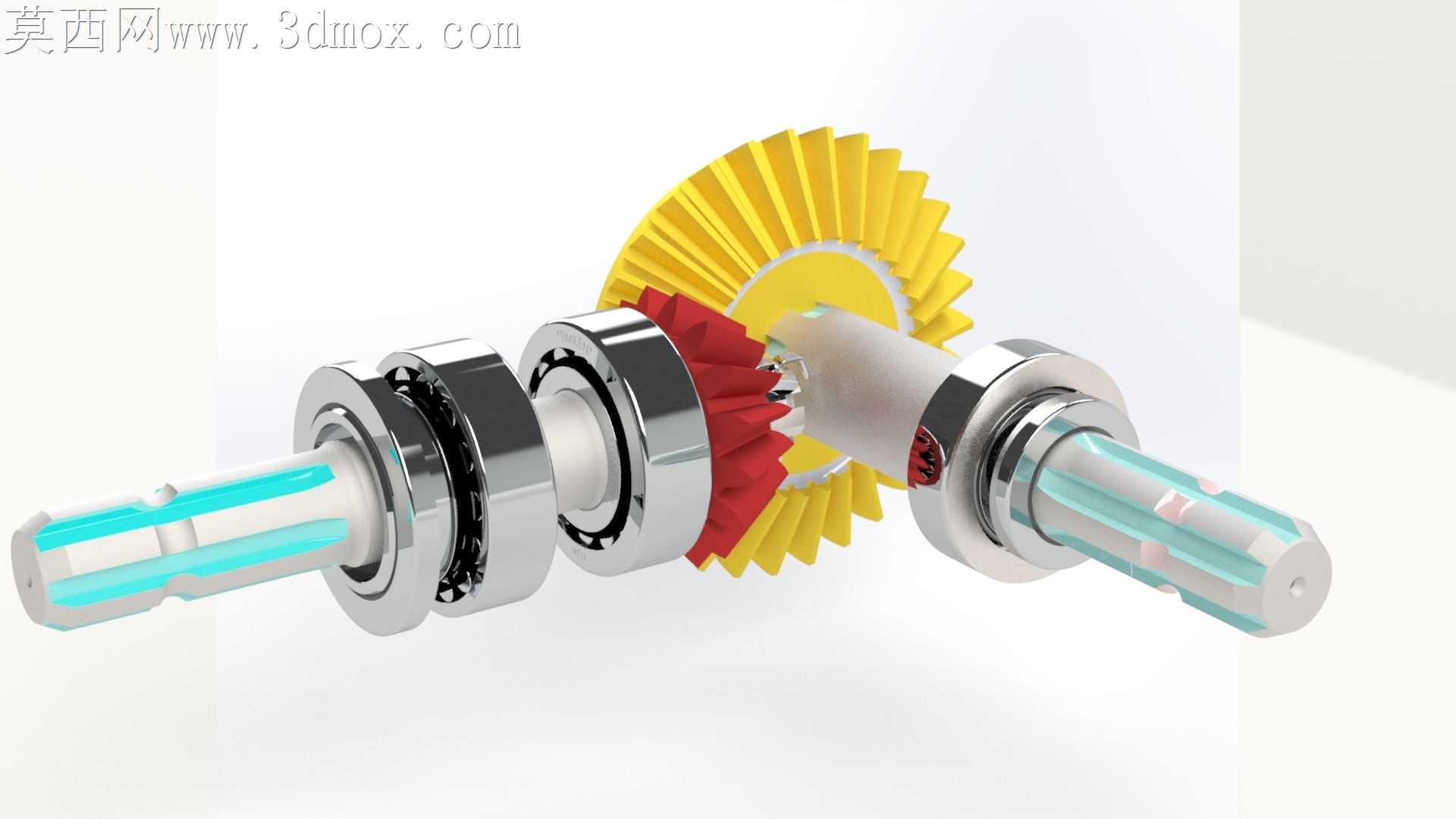

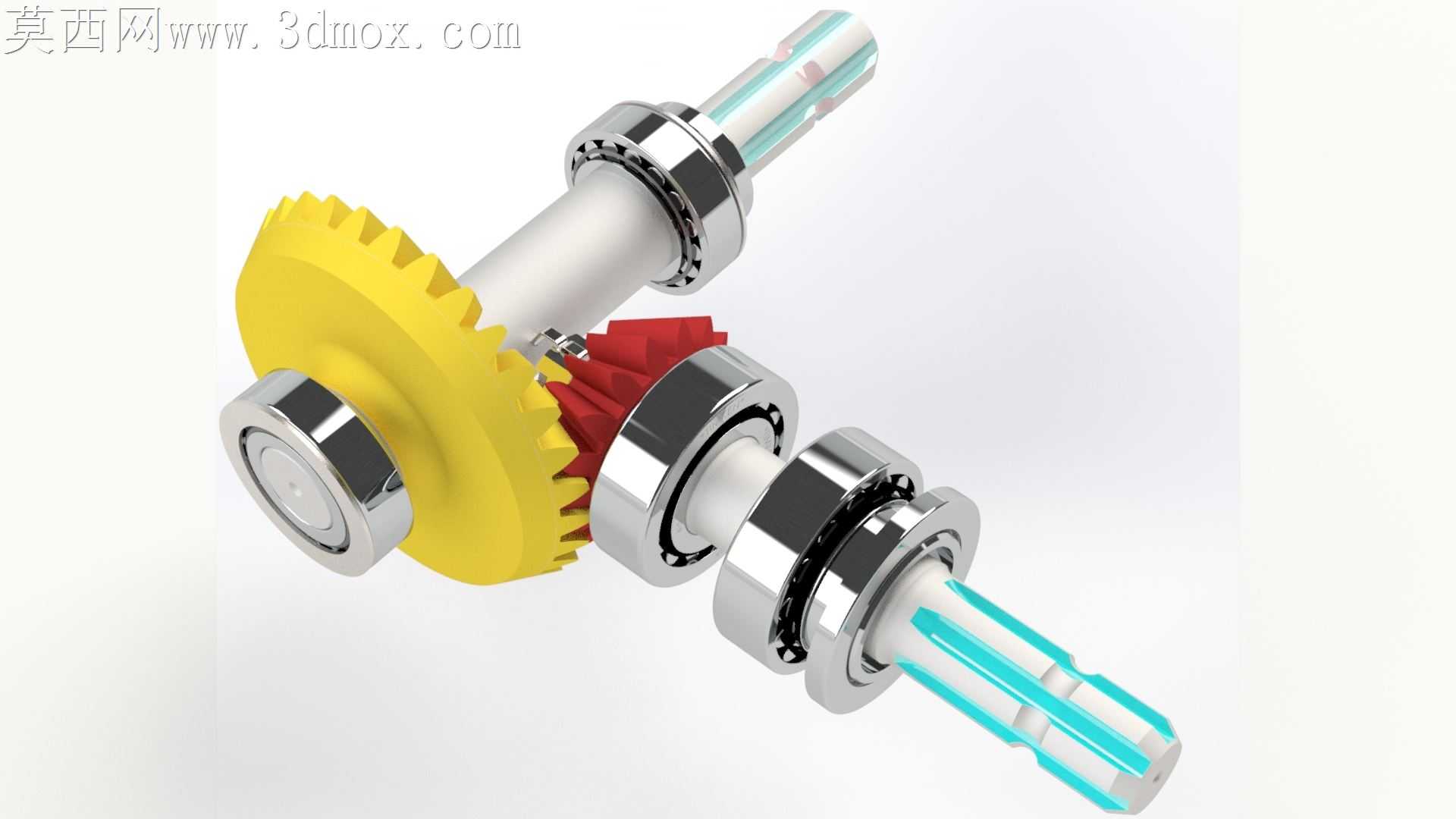

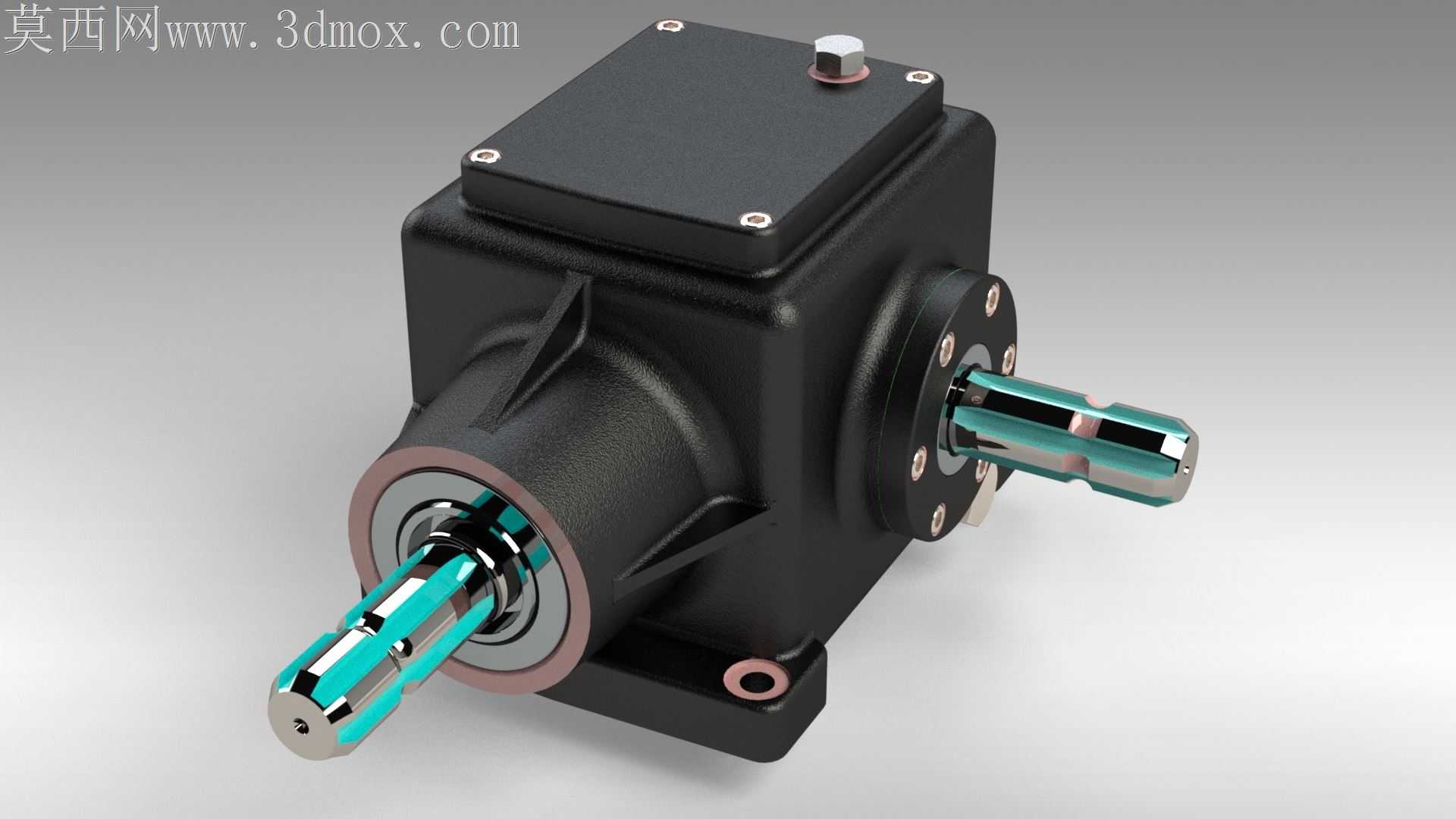

剖视展示锥齿轮传动换向箱体结构

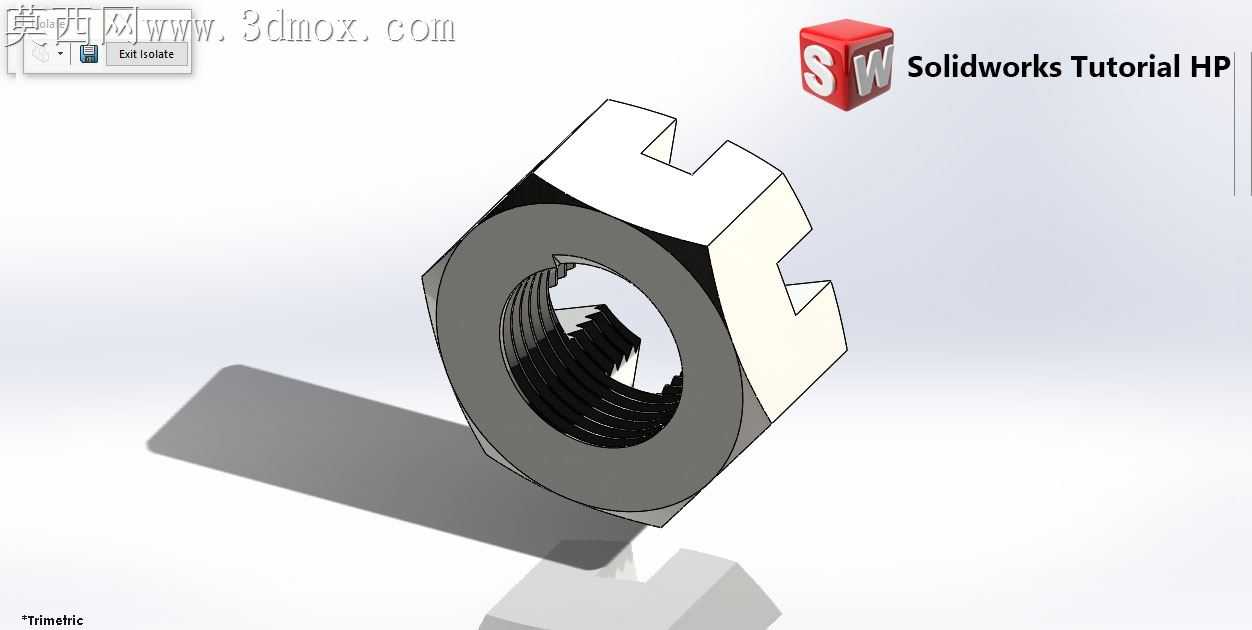

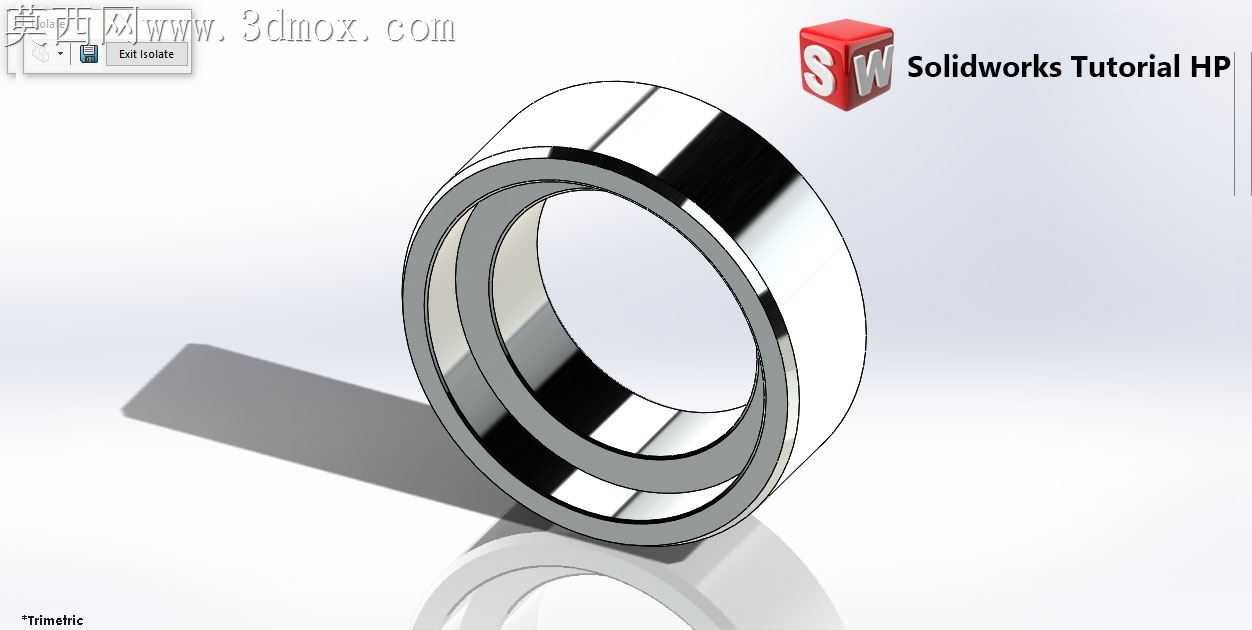

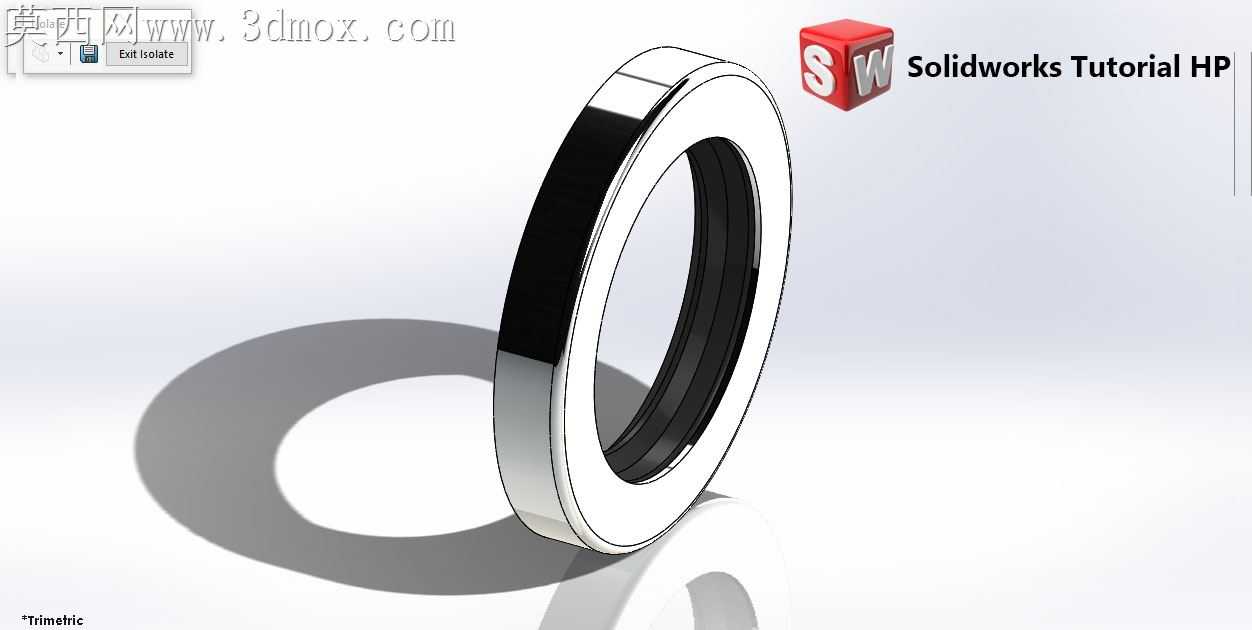

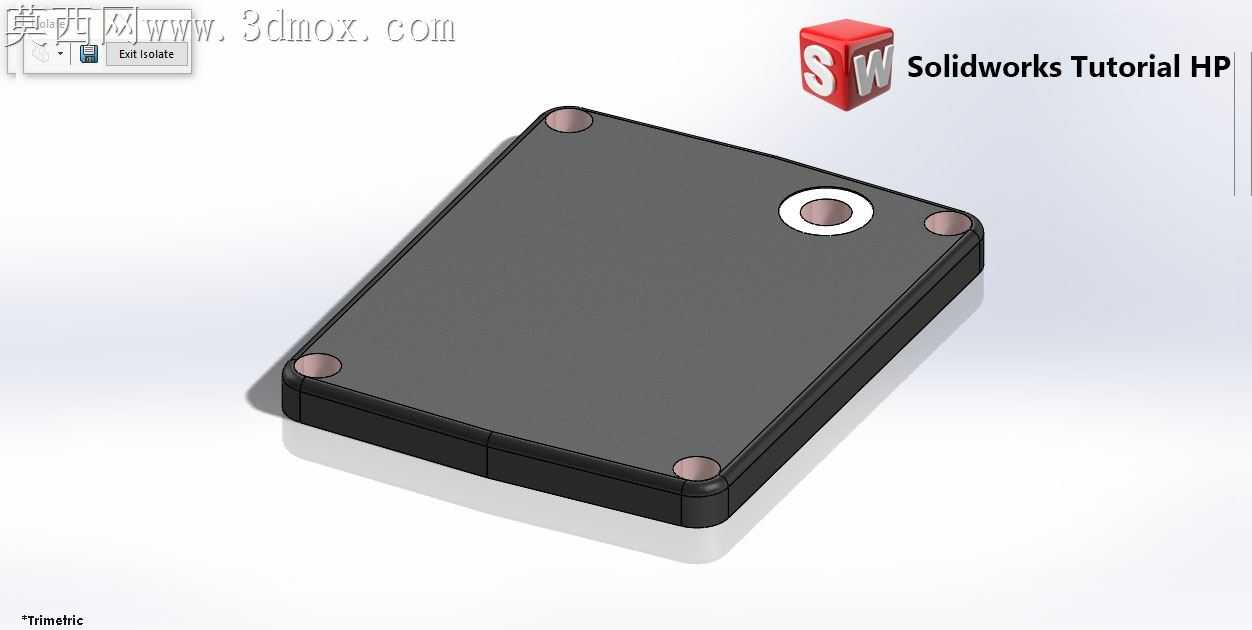

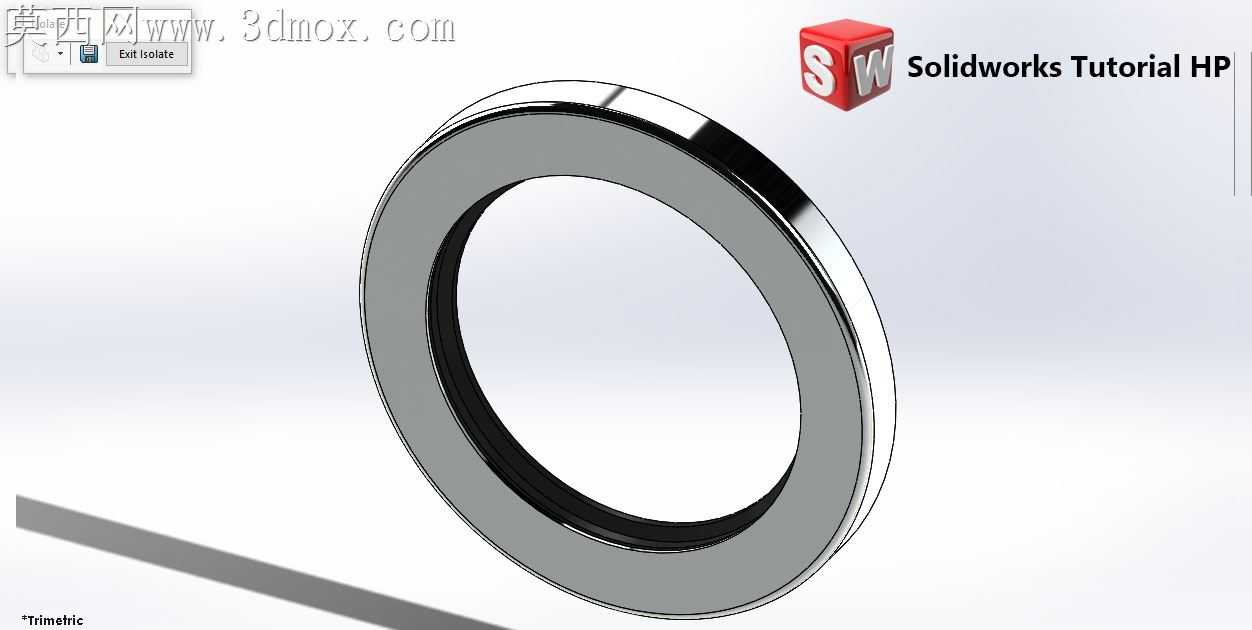

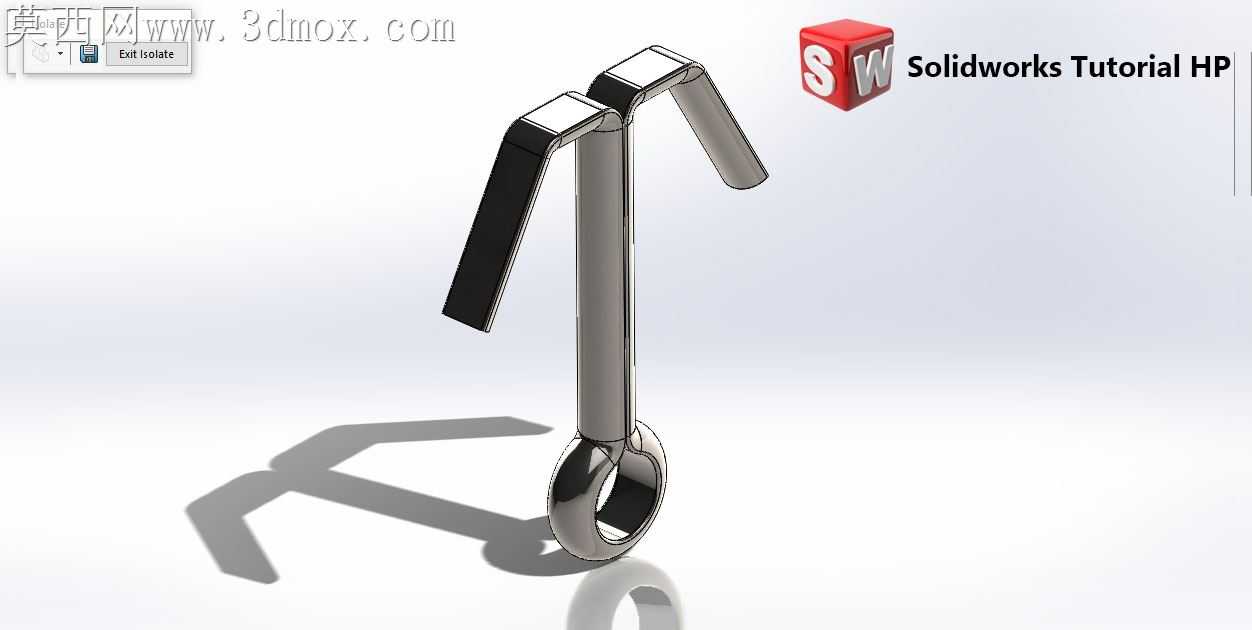

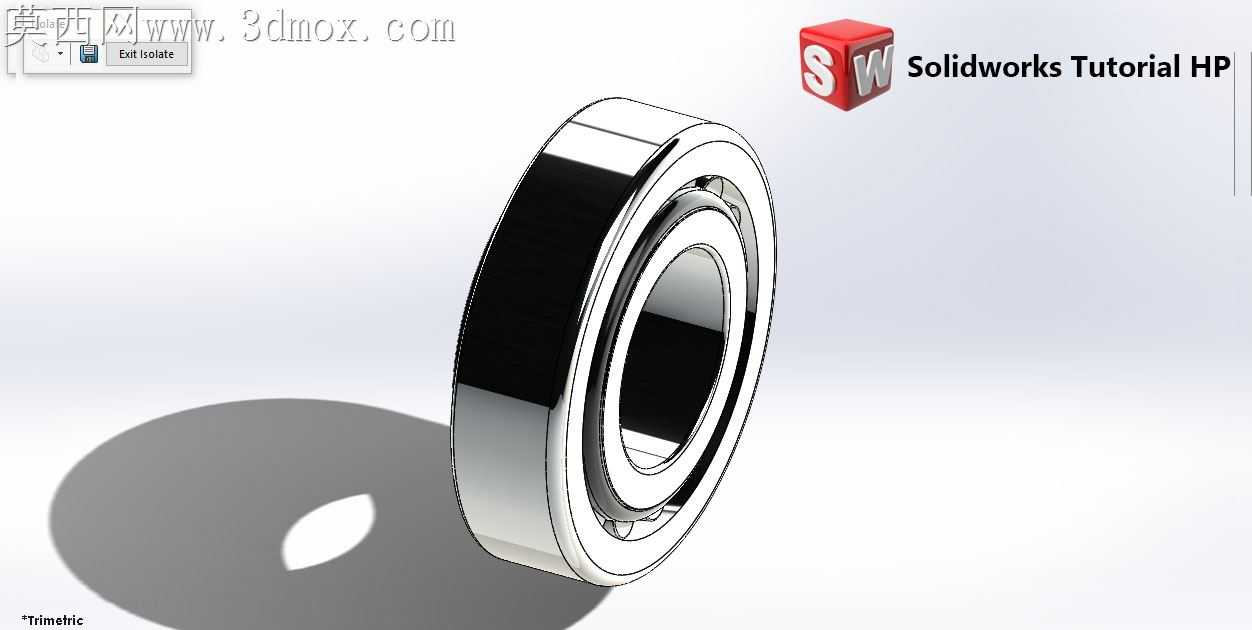

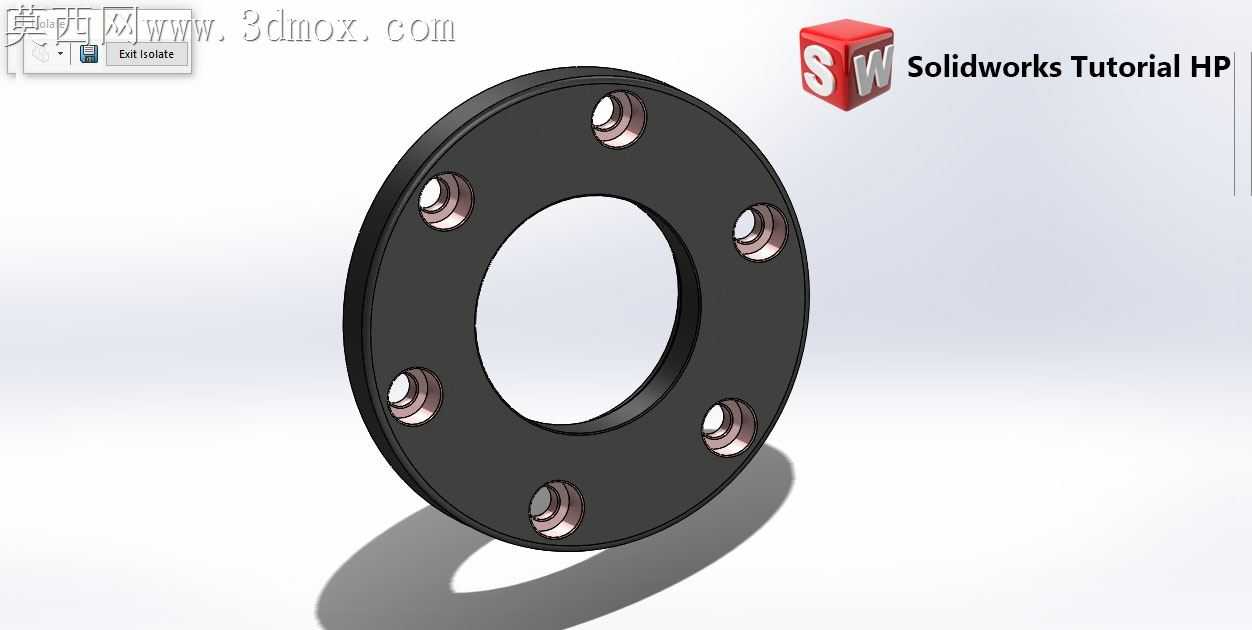

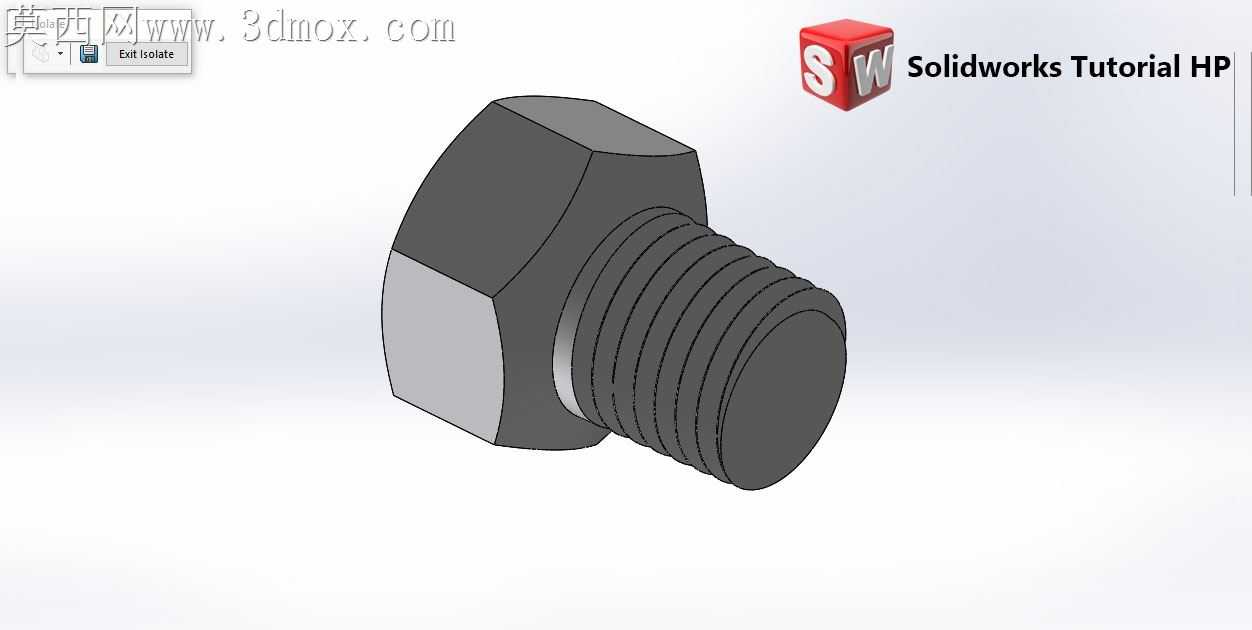

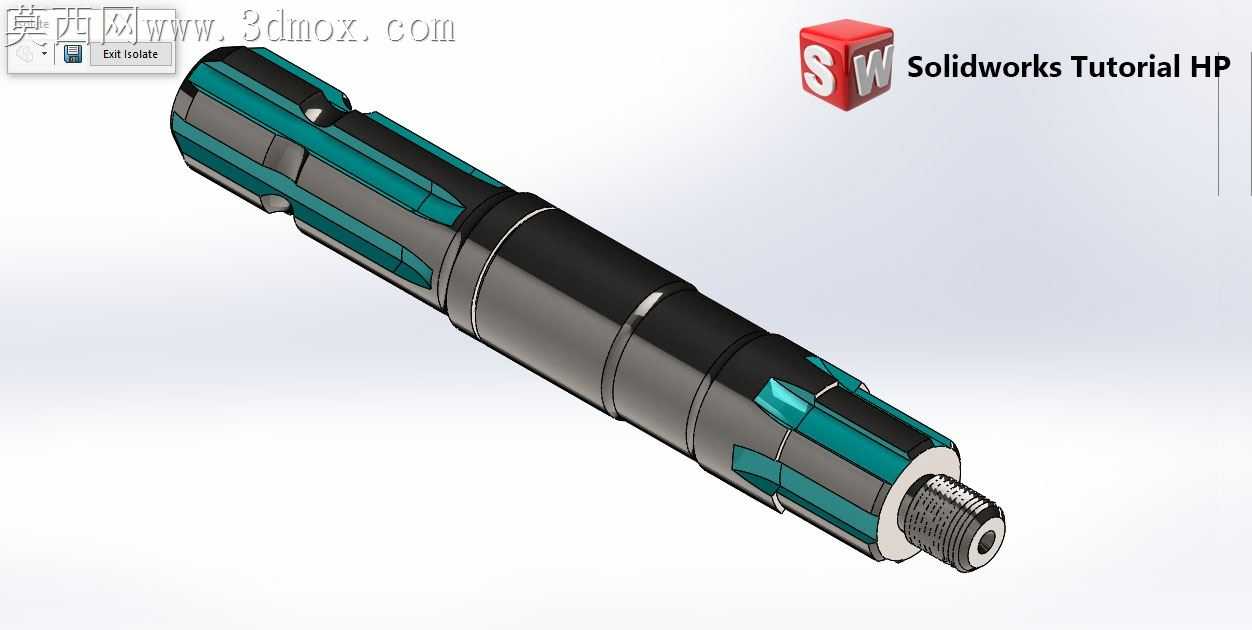

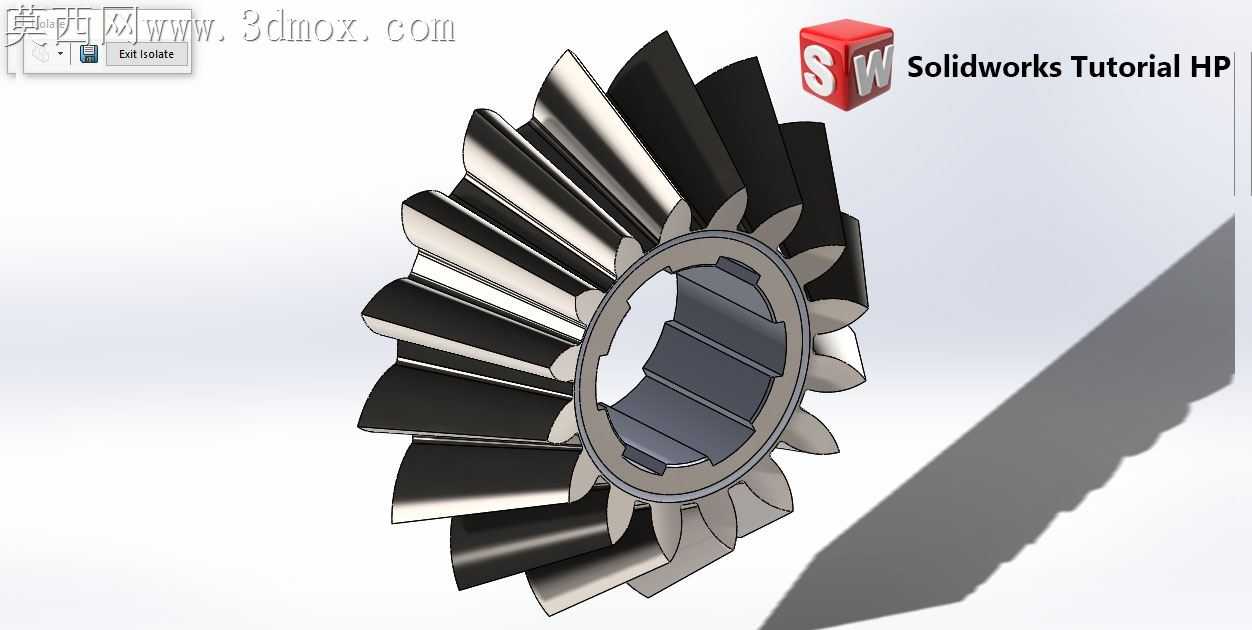

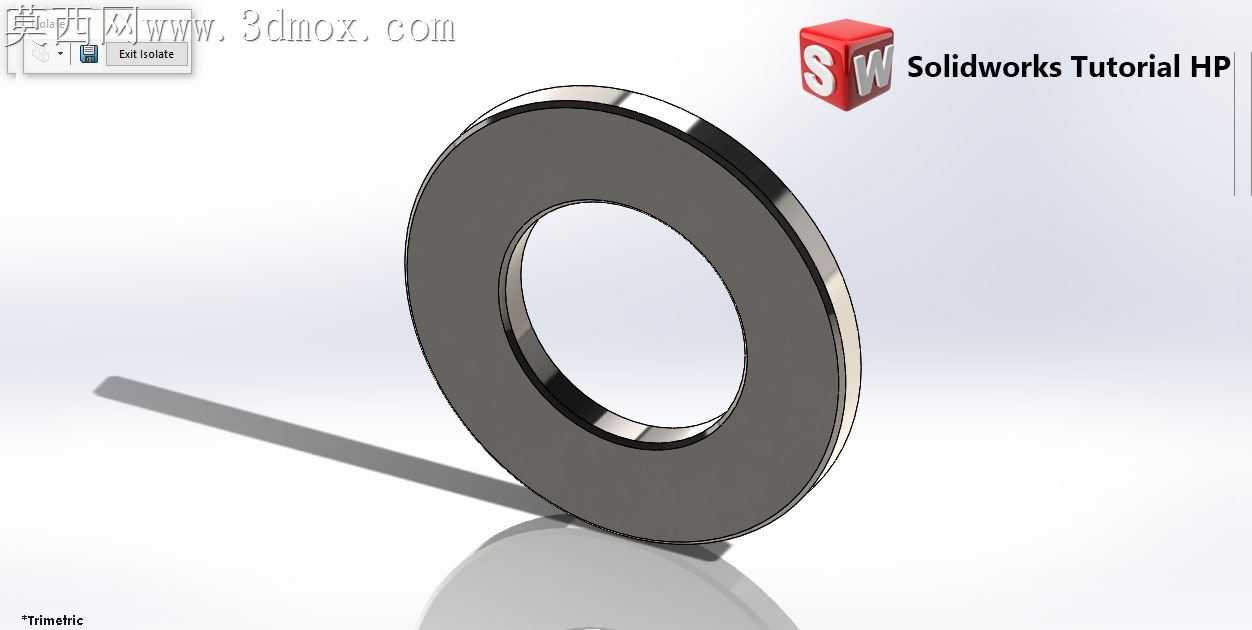

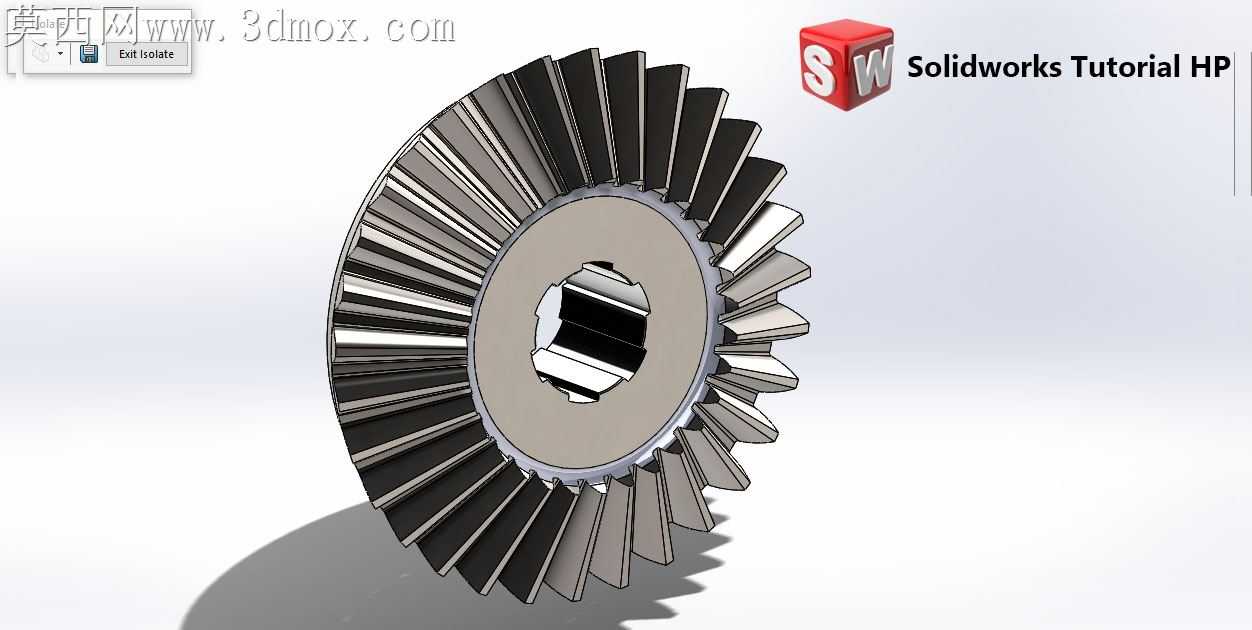

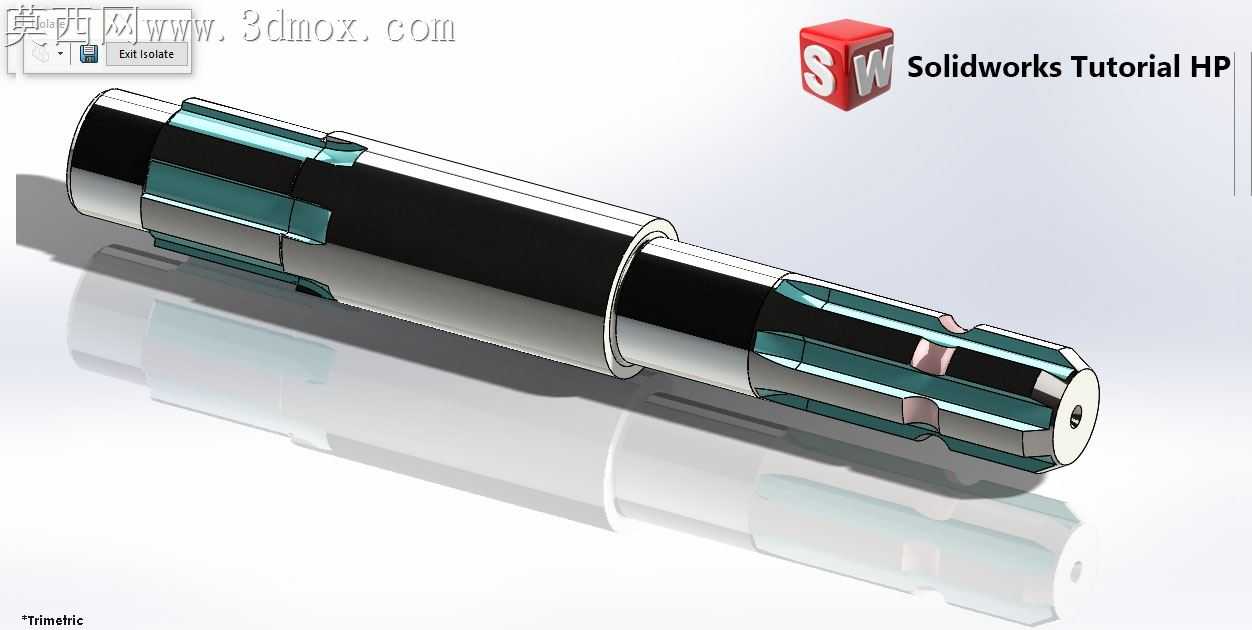

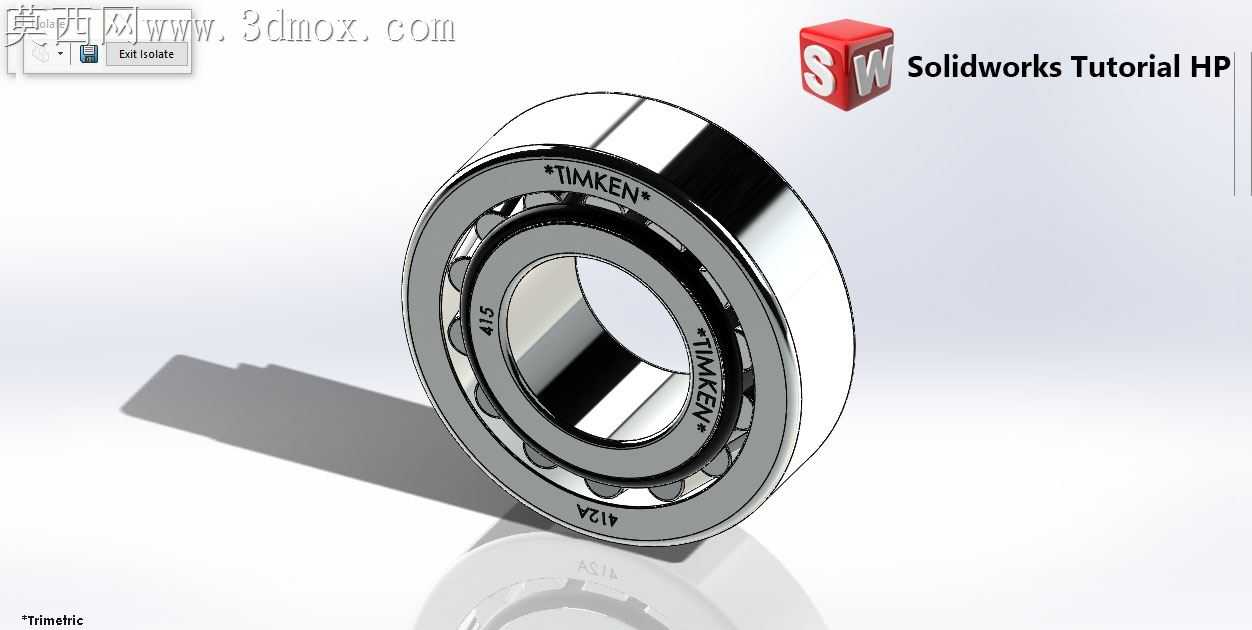

车间里常规锥齿轮箱返修最常见的问题，就是输入输出轴端密封渗漏、锥齿轮啮合间隙跑位、箱体结合面渗油，这些问题大多在结构设计阶段就埋下了隐患。这款锥齿轮箱的剖视结构，能清晰看到每一处针对加工与装配痛点做的细节取舍。箱体采用分体式剖分结构，结合面铣削时预留了0.02mm的研合余量，不用额外加密封胶就能靠金属面贴合实现静密封，避免长期受齿轮油浸泡后密封胶老化脱落堵塞油路。输入输出轴的轴承位做了阶梯式定位台肩，台肩的圆角严格控制在R0.5，既不会因为尖角造成热处理应力集中开裂，也不会因为圆角过大导致轴承内圈无法贴死定位，装配时不用反复配磨调整垫片就能保证轴承的预紧量在合理区间。箱体内腔的锥齿轮啮合区特意做了弧形储油槽，齿轮运转带起的润滑油会顺着槽壁流到轴承位，不用额外加装甩油环就能实现两端轴承的飞溅润滑，减少了多余零件带来的装配累积误差。轴端的密封槽做了双道O型圈设计，两道槽的间距留足了3mm，装配时不会因为O型圈挤压变形出现剪切破损，外露的轴端做了防锈镀层处理，连轴上的键槽都做了端部倒角，装配键条时不用敲砸就能顺利滑入，避免键条毛刺刮伤轴孔配合面。箱体底部的安装脚做了加厚处理，安装孔位周边加了加强筋，设备运行时的振动不会让安装脚出现开裂，放油螺塞的位置特意设在箱体最低处的倾斜面上，换油时能把腔体内沉积的铁屑杂质完全排净，不会残留杂质磨损齿轮啮合面。观察这款结构能发现，没有多余的花哨设计，每一处结构都是对着现场装配、后期维护、长期运行的实际痛点做的优化，哪怕是箱体上的透气塞位置，都避开了齿轮油直接飞溅的区域，不会因为运转时箱体内压力波动出现喷油问题。
