华硕黄黑撞色台式PC机箱外观结构设计

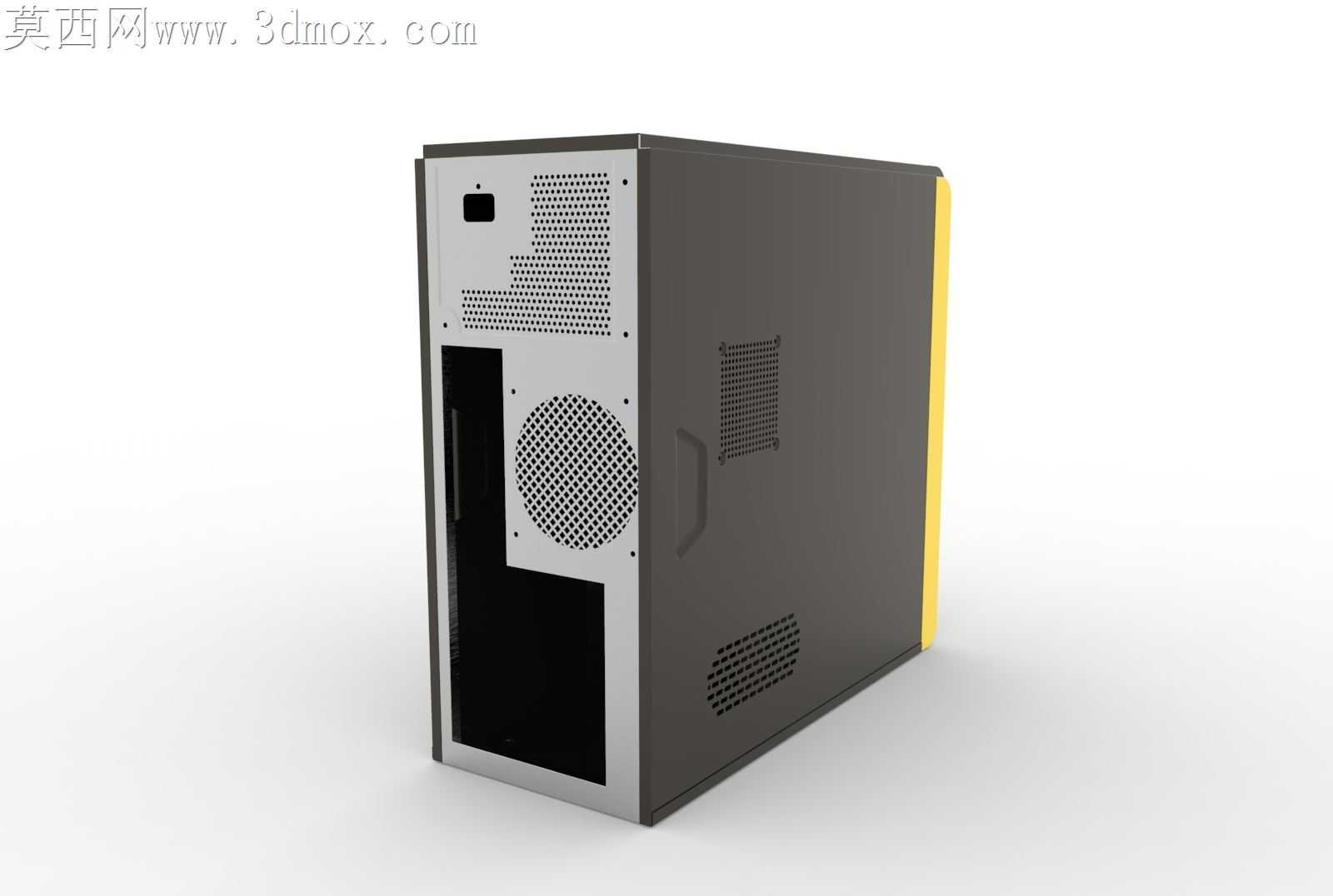

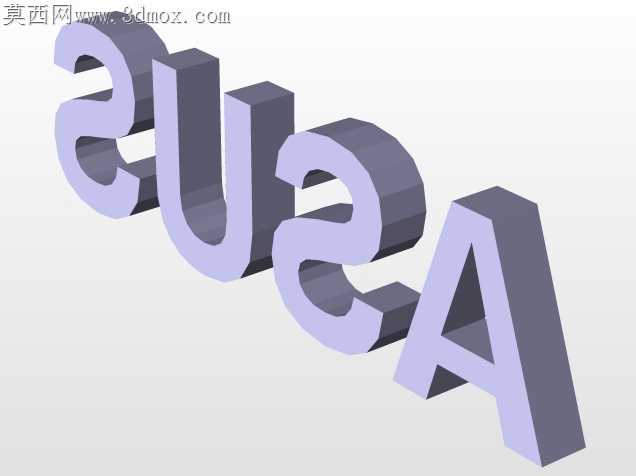

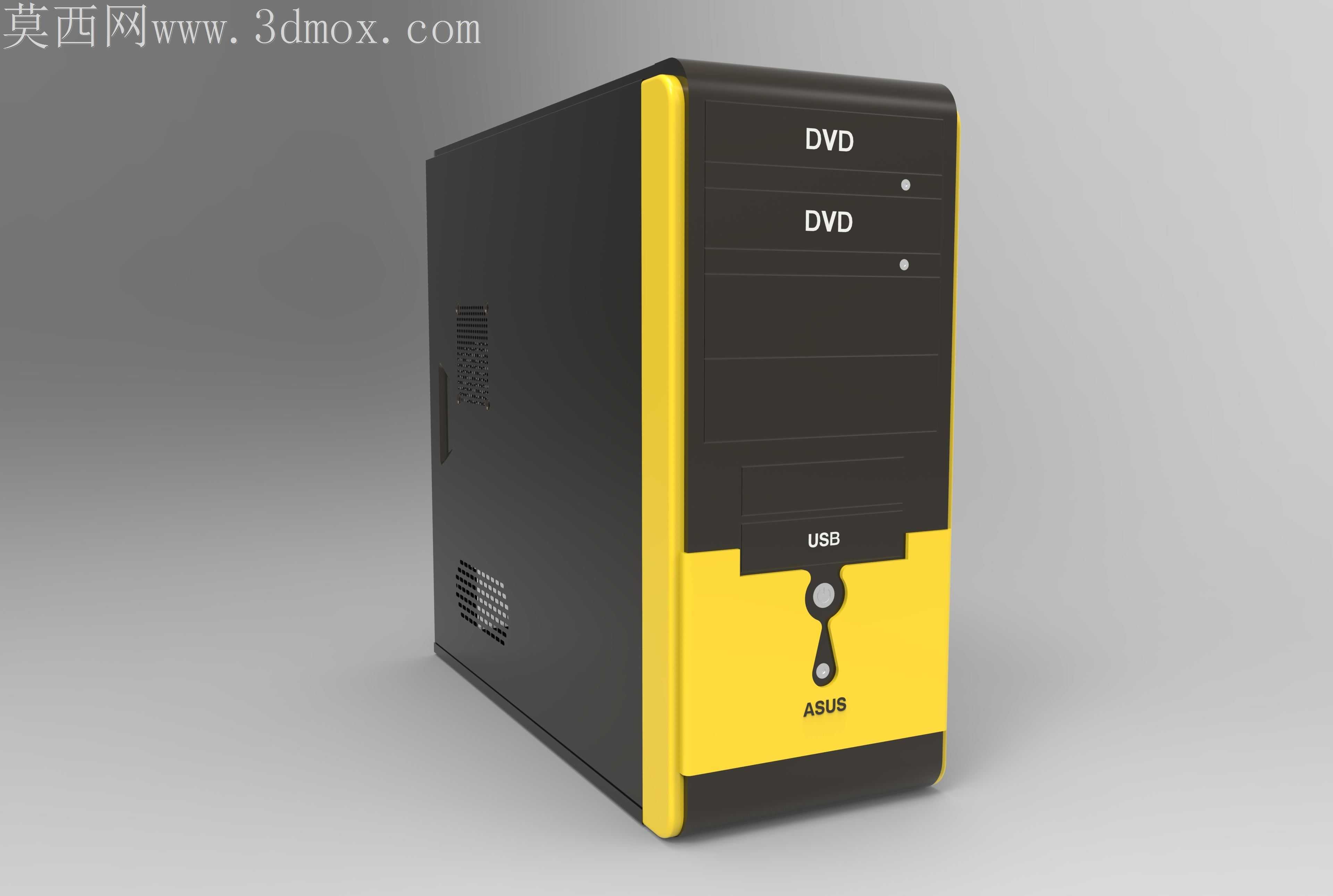

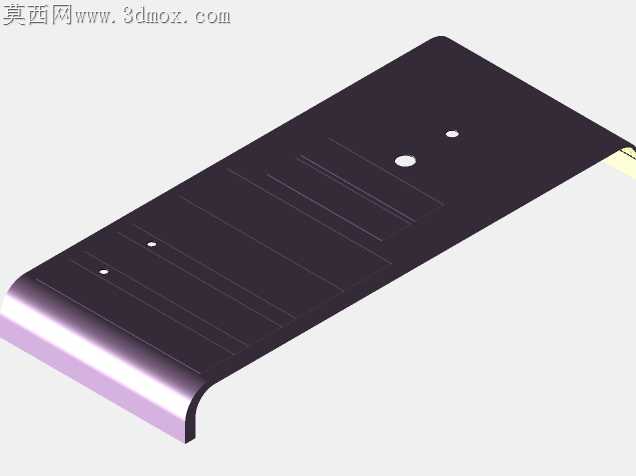

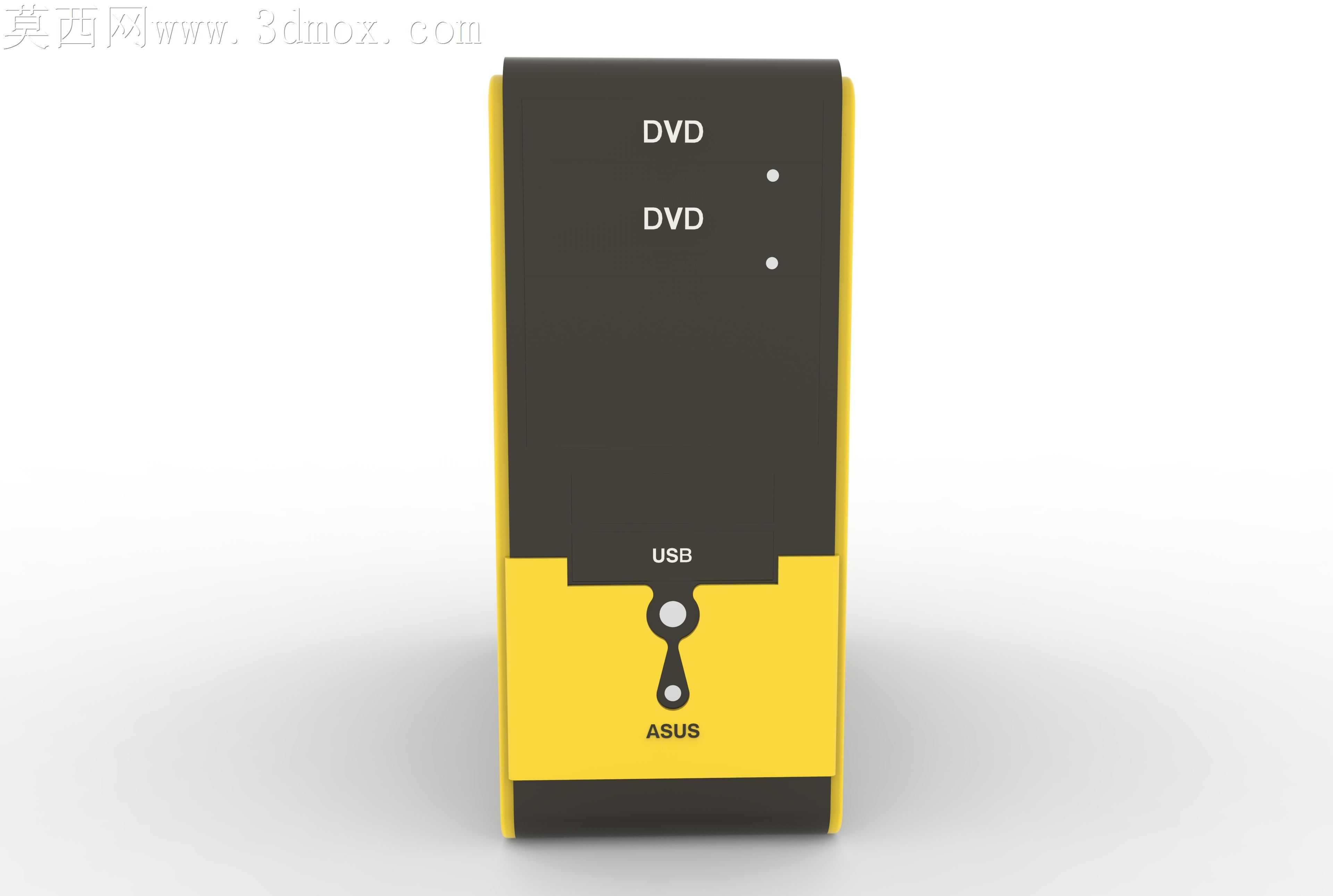

钣金冲压折弯工序里，机箱前框的双色拼接区域最容易出现接缝错位的问题，这款黄黑撞色机箱的前饰条处理，刚好把常规0.3mm的装配公差藏在了竖向棱边的阴角位置，不用额外增加定位柱就能抵消板材折弯后的回弹变形量。前面板的光驱位预留了双仓位的下沉式台阶，仓门边缘做了0.8mm的内翻边，既不会在插拔光驱托盘时刮花塑料面板，也能让仓门闭合后和面板保持齐平，不会出现常见的缝隙不均问题。前置USB接口的位置特意做了内凹12mm的沉台，接口下方的钥匙形装饰件其实是隐藏式的重启按键，凸起的圆弧边缘刚好贴合手指指腹，按动时不会打滑，也避免了日常搬运时误触重启的隐患。机箱侧面板的散热格栅没有采用常规的整面冲孔网，而是分成上下两个独立的冲孔区域，上方对应CPU散热风道，下方对应电源进风位置，冲孔的翻边方向全部朝向机箱内侧，不会在外侧留下锋利的毛边，组装时也不会划伤操作人员的手部。前面板的黄色饰条采用和箱体同材质的SECC钢板喷涂，没有用常见的塑料装饰件，避免了不同材质热胀冷缩系数不同导致的接缝开裂问题，黄色粉末喷涂的厚度控制在60-80μm，边角位置的覆盖率也能达到95%以上，长期使用不会出现露底生锈的情况。机箱底部的垫脚位置预留了1.5mm的凸包，不用额外粘贴橡胶垫脚就能让箱体和桌面保持2mm的间隙，方便底部电源进风，也能避免桌面水渍直接接触箱体钣金导致锈蚀。前面板的ASUS标识采用凹陷式激光雕刻，没有用丝印或者粘贴铭牌，不会因为长期擦拭出现标识脱落的问题，凹陷深度控制在0.2mm，摸上去有轻微的触感但不会积灰。机箱后侧的PCI挡板位置做了连续的压筋处理，挡板拆卸后的缺口边缘不会因为钣金薄而出现变形，安装独立显卡时挡板能和机箱框架保持紧密贴合，减少电磁辐射的泄漏量。内部的硬盘架位置和前面板之间预留了8mm的走线空间，不用把硬盘架拆下来就能完成前置线材的梳理，不会出现线材挤压硬盘导致共振异响的问题。
