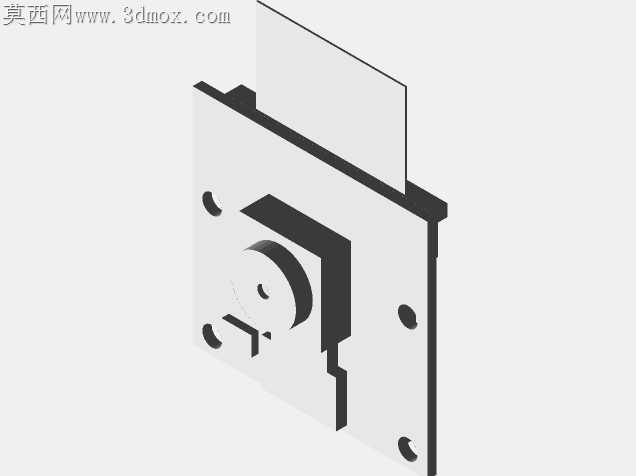

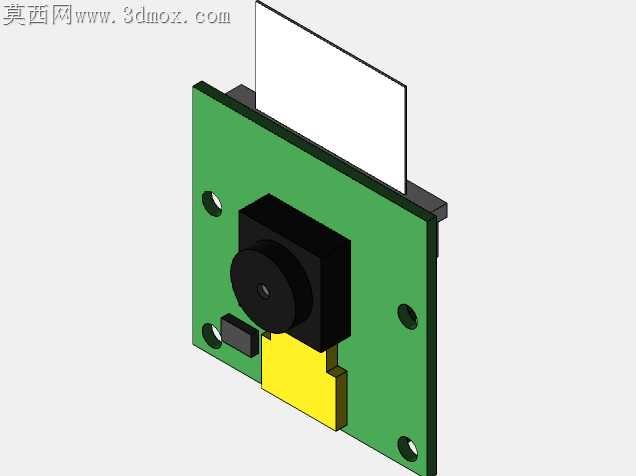

嵌入式视觉配件的板载装配,最容易被忽略的是镜头与PCB的同轴度偏差问题,很多手板件组装后出现画面边缘虚焦、排线拉扯断裂的情况,根源在前期结构设计时没有给装配公差留足适配空间。这块摄像头板件的四个安装孔做了沉台倒角处理,孔壁与螺丝的单边间隙控制在0.12mm,既不会因为间隙过大导致板件安装后歪斜偏移,也不会因为公差过紧让PCB受挤压产生内应力,避免温湿度变化时板件翘曲拉扯镜头座。镜头座采用方形定位凸台卡入PCB的对应开槽,凸台高度比PCB板厚多出0.08mm,焊接后镜头座底面与PCB表面完全贴合,不会出现虚焊导致的镜头倾斜,镜头中心到板边的距离经过反复校准,搭配外壳安装时不会出现镜头偏出开孔的问题。板载的金手指接口做了防呆缺角设计,FPC排线插入时不会出现反插烧板的隐患,接口旁的补强板厚度和PCB保持一致,排线插拔时不会因为局部受力导致焊盘脱落。板上预留的两个小型电子元件位,特意避开了镜头座的投影区域,组装镜头调焦环时不会和元件产生干涉,调焦行程可以覆盖从10cm微距到无穷远的清晰范围,不需要额外打磨元件外壳。PCB表面的阻焊层做了哑光处理,减少环境光在板件表面的反射,避免杂光进入镜头形成眩光,固定孔周围的露铜区域做了镀锡处理,和金属螺丝接触时可以形成稳定的接地通路,减少数字电路工作时的信号干扰对成像质量的影响。排线伸出的位置做了圆弧过渡的导向槽,排线弯折时不会被板边的直角切割绝缘层,反复弯折测试后也不会出现线芯断裂的情况,适配不同外壳内部的走线空间。镜头的黑色外壳做了细磨砂纹理,和绿色PCB形成清晰的视觉区分,组装时可以快速识别镜头安装方向,不需要额外打印定位标识,减少产线组装的识别成本。
