越野拉力钢管赛车底盘结构设计方案

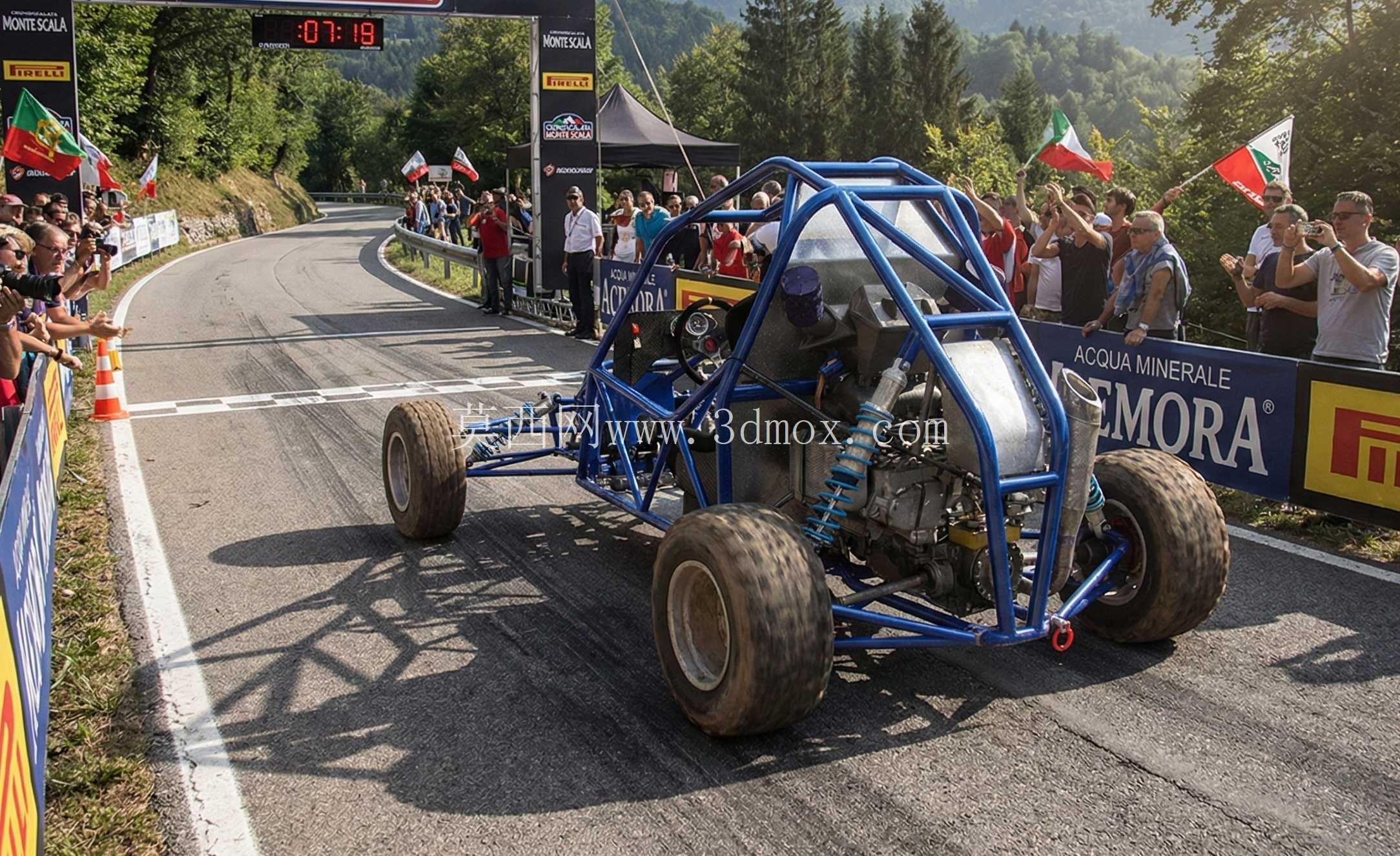

　　该管架式越野拉力赛车的结构设计，核心围绕非铺装路面高速行驶的工况需求展开，整体采用外露式空间管阵车架作为承载主体，区别于传统承载式车身的冲压焊接结构，所有受力杆件直接通过焊接形成闭环传力路径，没有多余的覆盖件承担结构载荷，能够在控制整备质量的前提下最大化扭转刚度，适配混合路面、越野路段的连续冲击载荷。从悬架结构来看，前后均采用长行程双叉臂独立悬架配置，螺旋弹簧与外置阻尼的减震器直接固定在车架主横梁与下摆臂的铰接点上，减震器安装角度经过多轮运动学校核，避免长行程压缩过程中出现杆件干涉，同时预留了足够的轮跳空间，单侧车轮上下跳动行程能够覆盖大起伏路面的冲击缓冲需求，不会在飞跳落地时出现悬架触底或者拉杆拉脱的问题。

　　转向系统采用齿轮齿条式结构，转向机固定在前副车架的集成安装位上，转向拉杆长度与球头角度匹配悬架跳动的阿克曼角特性，保证大转角转向时轮胎不会出现异常侧滑，适配拉力赛段频繁急转的操控需求。动力单元采用中后置布局，安装位置位于驾驶座椅后方的车架主舱内，重心集中在车辆前后轴之间的区域，前后轴荷分配接近均衡状态，能够提升弯道中的转向响应速度，避免前置布局带来的转向不足或者后置布局的过度转向问题。传动系统匹配序列式变速器与四驱传动结构，动力通过分动箱传递到前后桥的半轴上，半轴采用等速万向节结构，能够在悬架大行程跳动时保持动力稳定输出，不会因为角度变化出现传动卡滞。

　　制动系统采用大尺寸通风刹车盘搭配多活塞卡钳，卡钳安装座直接集成在转向节与后羊角结构上，刹车管路沿车架管内部走线，避免越野路段飞石击打造成管路破损，同时平衡前后制动力分配比例，保证高速制动时的车身稳定性。驾驶舱区域采用一体化成型的赛车座椅，座椅安装点直接焊接在车架底部的横向加强梁上，能够承受碰撞时的大载荷冲击，座椅位置经过人机工程校核，驾驶员坐姿保持半躺状态，降低整车重心高度的同时，保证长途驾驶的操作便利性，方向盘、换挡杆、踏板组的位置都按照赛车操控逻辑布置，操作行程更短，响应更快。

　　车架的所有管材采用高强度合金结构钢，管径与壁厚根据不同位置的受力情况匹配，主防滚环采用大管径厚壁管材，侧面防撞结构、前部吸能结构采用渐进式溃缩设计，在发生碰撞时能够通过结构变形吸收冲击能量，保护驾驶舱内的生存空间。车轮采用大颗粒越野轮胎搭配防脱轮毂，轮胎胎壁厚度经过强化，能够在低胎压状态下适应砂石、泥土路面的抓地需求，防脱轮毂结构避免低胎压行驶时轮胎脱圈。整车的安装边界经过严格校核，所有部件的安装位置都预留了足够的维护空间，减震器、刹车组件、传动部件的拆装不需要切割车架结构，日常赛事维护时能够快速完成部件更换。外露的车架结构同时承担了部分防护功能，前部的管架结构能够在碰撞时阻挡障碍物侵入驾驶舱，侧面的管架结构能够在侧翻时支撑车身重量，避免驾驶舱变形。整个设计过程中，每一个铰接点的位置、每一段管材的走向都经过运动学与受力仿真验证，没有多余的结构冗余，在保证结构强度满足赛事安全标准的前提下，尽可能降低非簧载质量与整车整备质量，提升功率重量比，让车辆在复杂路况下拥有更好的加速、爬坡与操控表现。
