这套底盘结构面向高性能两轮承载平台的极限工况展开,核心思路不是在传统管式车架上做局部减重,而是把动力单元、后摇臂铰接区、转向立管、座椅支撑和外壳安装点统一纳入一个连续传力网络。网格骨架在受力集中的区域自然加密,在载荷较低的区域拉开杆件间距,使材料分布跟随弯矩、扭矩和冲击路径变化。实际建模时,先要锁定发动机作为半承载构件的边界,缸体、缸盖和变速箱壳体上的安装孔位不能随意改动,因为这些位置决定了悬置衬套的预紧方向和维修拆装空间。前半部分围绕转向头管形成多向分叉,主干从立管向后下方延展,与发动机上部悬置点汇合;侧向网格则绕过进气道和散热区域,既保留迎风通道,又把制动反力和转向侧向力导入主框架。后部在骑手座椅下方形成收束结构,连接后减震支点与摇臂同轴安装面,保证加速、制动和过弯时后轮载荷能够以最短路径传递。

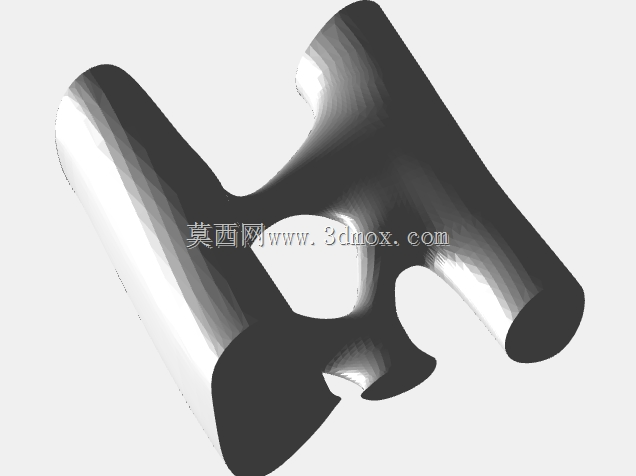

从使用场景看,这类结构主要服务于赛道化车辆、概念验证平台和增材制造样件开发。赛道工况下,底盘需要在高速弯中抵抗持续横向载荷,在重刹时承受前部下沉,在出弯加速时控制后轮牵引力带来的扭转。传统焊接桁架依赖直管节点和夹具精度,节点区容易出现应力集中;有机网格则通过连续曲面和变截面杆件,把尖锐交接转化为平滑过渡,减少疲劳裂纹起始点。设计过程中不能只追求视觉上的复杂纹理,每一条分支都应对应明确的载荷需求。例如转向头附近需要较高的扭转刚度,杆件截面更粗、分叉更密;脚踏周边要考虑骑手靴部、换挡连杆和排气隔热空间,网格不能向外无约束扩张;油箱下方则要留出燃油泵、线束和油管走向,同时保证碰撞时不与运动件干涉。
安装边界是该类方案落地时最容易被忽视的部分。三维模型需要保留前悬架上下联板的运动包络,确认转向极限角度内网格不与前挡泥板、散热器侧边和线束插头接触。发动机悬置孔应采用可加工的衬套座或金属嵌件结构,避免纯薄壁晶格直接承受螺栓夹紧力。后摇臂枢轴区域要预留轴承、锁紧螺母和拆装工具空间,同轴度需要在建模阶段通过基准轴线约束,而不是依赖后期打印误差自然补偿。排气侧温度较高,网格与排气管之间应设置隔热间隙,必要时在近热源区域改用金属嵌件或耐热包覆。座椅尾部则要兼顾尾灯、牌照支架、后座垫和电控模块的固定面,不能让开放孔洞影响附件安装。
外形尺寸方面,整体宽度受发动机侧盖、脚踏位置和骑手膝部夹持路径限制,侧向网格外轮廓应尽量贴近动力单元,避免摔车时最先撞击脆弱分支。高度方向从转向头到尾部承力面呈连续下降趋势,前部保留减震器伸缩和转向锁止空间,后部为单筒减震、连杆机构和链条跳动留出间隙。长度方向的关键不是简单拉长,而是控制轴距与重心区域的关系:主网格在发动机周围形成刚性核心,尾部支杆以较小质量延伸到座椅末端,前端则通过分叉结构把转向载荷分散到两侧。
功能特性上,该结构把承载、导流、安装和减重合并到同一构件中。开放网格可以让部分气流穿过车架侧区,降低封闭壳体带来的高压区;连续骨架又能为整流罩提供多个柔性固定点,减少单板外壳在振动下的开裂风险。针对增材制造,模型需要控制悬垂角度、粉末排出通道和后处理入口,封闭腔室不宜过大,节点内部应保留可清粉的开口或设计为自支撑走向。若用于数控加工或复合工艺验证,则可把高载荷节点拆分为机加工金属接头,外部连接碳纤维或轻质合金杆件,再在装配状态下复核接触面贴合度。
建模时建议先建立硬点骨架,包括转向轴线、摇臂轴线、发动机悬置点、减震支点、脚踏位置和轮心包络,再以这些硬点为约束生成主传力路径。随后加入维修工具空间、轮胎跳动极限、链条摆动范围和骑手人体边界,最后才细化网格密度与表面纹理。这样得到的有机底盘不会停留在外观概念,而能在刚度、质量、装配和可制造性之间形成可验证的工程平衡。
