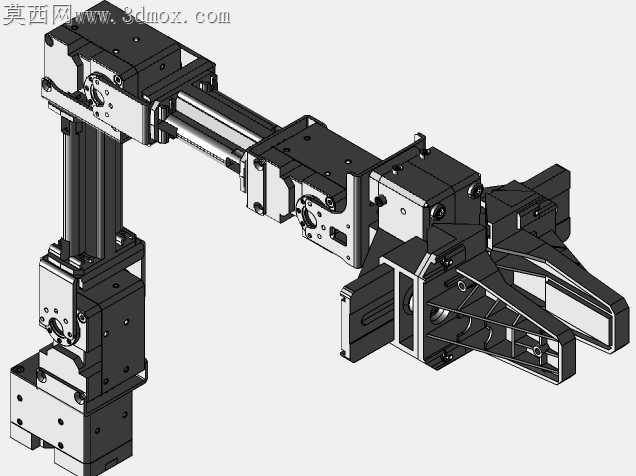

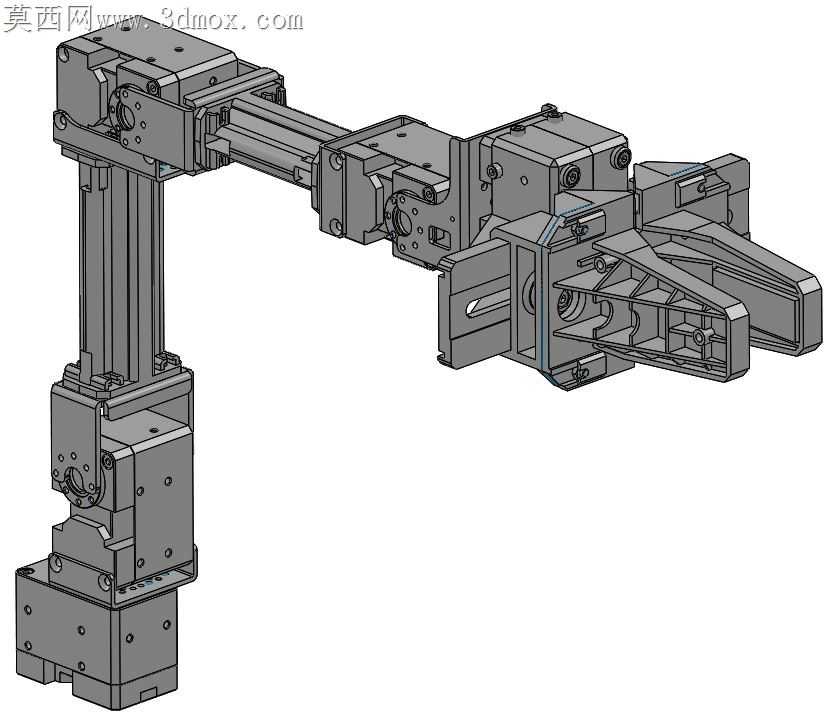

ROBOTIS RM-X52多关节机械臂结构设计

小负载多关节机械臂的落地应用中，关节处的线缆磨损、臂体形变与末端夹持精度的矛盾，是长期困扰现场调试的核心痛点。这款500g负载级的多关节机械臂，在结构设计阶段就针对小负载工况下的常见失效点做了针对性的结构优化，完全避开了同级别产品常见的设计冗余与结构短板。臂段连接的法兰面没有采用常规的整面贴合设计，而是在关节旋转副的外圈预留了0.2mm的环形避空槽，仅保留螺栓锁紧区域的贴合面，既减少了精加工面的加工面积降低加工成本，又能避免加工平面度误差导致的关节装配偏斜，从根源上降低了关节旋转时的卡顿概率。关节内部的走线槽采用了分段式的圆弧过渡设计，没有生硬的直角转折，线缆在关节反复正反转的过程中不会被棱边割伤绝缘层，也不会因为弯折半径过小出现线芯断裂的问题，以往同类型机械臂在连续运行三个月后就容易出现的线缆破损故障，在这个结构里能得到有效规避。末端夹持器的安装基座做了对称式的筋条补强，没有一味追求轻量化做薄壁结构，夹持器在夹取500g负载做快速启停动作时，基座的形变量控制在0.03mm以内，不会因为臂体震颤导致被夹取工件移位。臂体的型材连接位置没有采用额外的角码加固，而是直接在型材端面做了嵌入式的定位凸台，凸台与关节座的定位槽采用H7/g6的小间隙配合，装配时不需要反复打表找正就能保证臂段的同轴度，普通装配工人不需要借助专用工装就能完成整机组装，装配效率比常规结构提升近四成。关节处的限位块没有采用外置式的凸块设计，而是集成在关节旋转座的内部，不会因为外部碰撞导致限位块移位出现关节超程损坏内部传动件的问题，限位块的接触面还预留了缓冲垫安装槽，关节运行到极限位置时的撞击噪音能降低15分贝以上，也不会因为长期撞击出现金属疲劳断裂。臂体表面的安装孔位采用了等间距的标准化排布，后续加装视觉传感器、气路管路等附加组件时不需要额外打孔，直接利用现有孔位就能完成拓展，不会破坏臂体的原有结构强度。以往小负载机械臂常出现的底座连接松动问题，在这款结构里也做了优化，底座与安装面的连接采用了下沉式的螺栓沉孔，螺栓锁紧后头部完全没入沉孔内，不会因为外部剐蹭导致螺栓松动，底座内部还预留了走线空腔，整机的外接线缆可以从底座内部引出，不会外露在设备表面被外物勾扯。
