六轴电视装配工业机器人产线布局设计

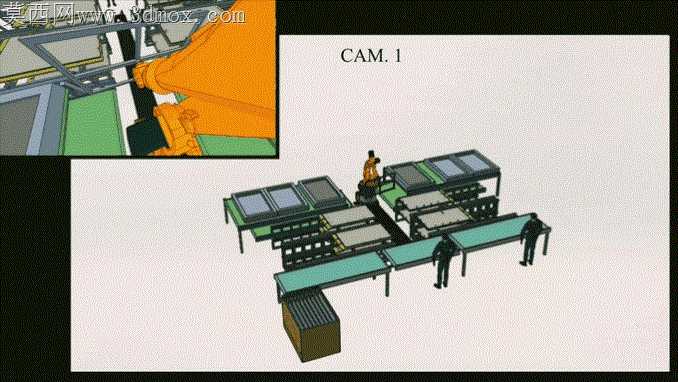

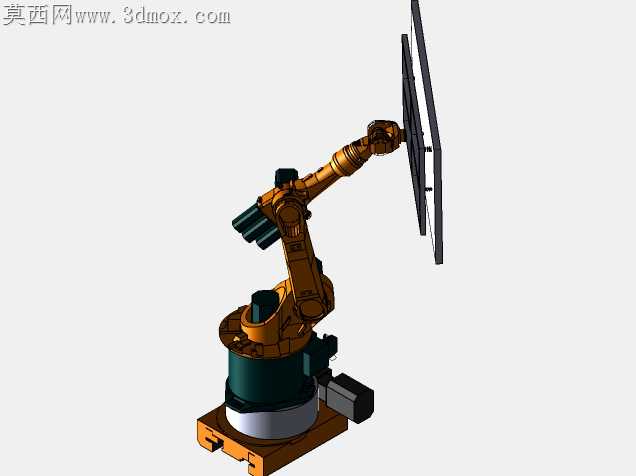

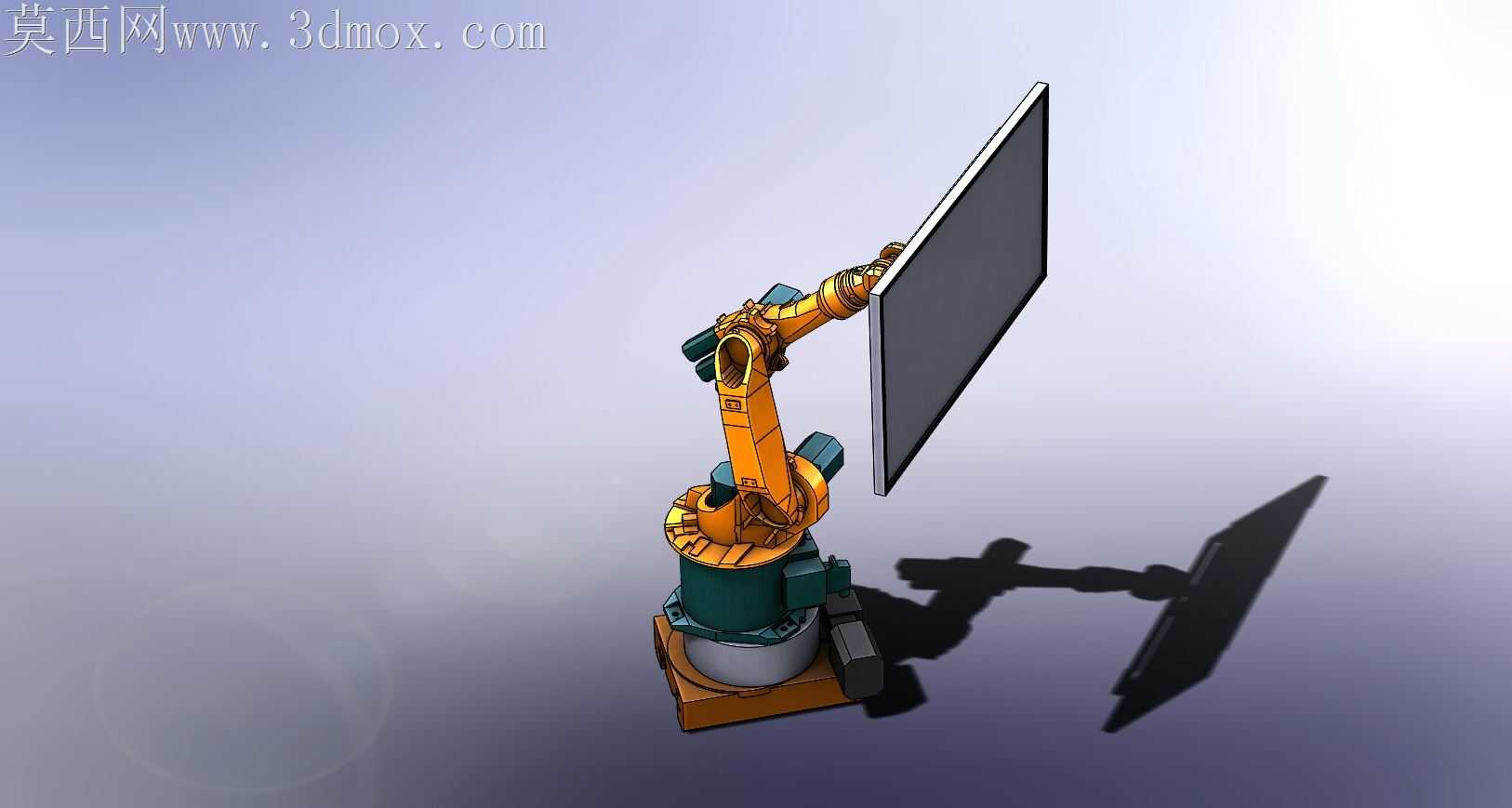

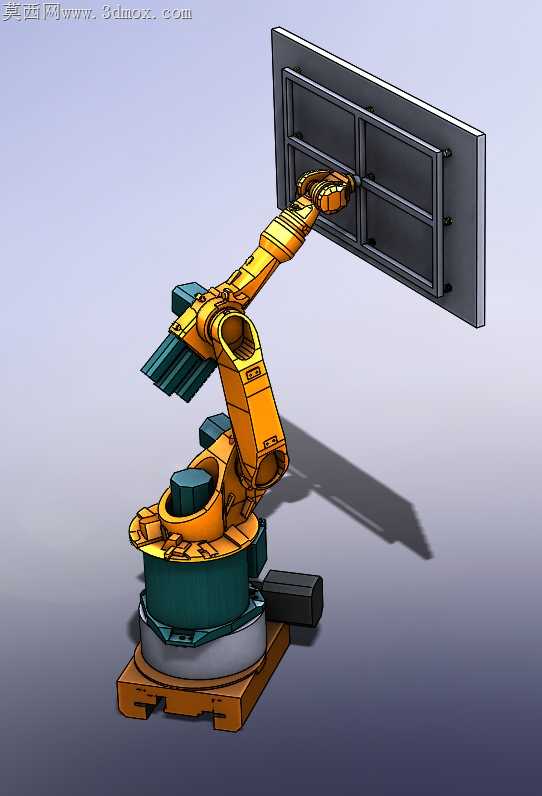

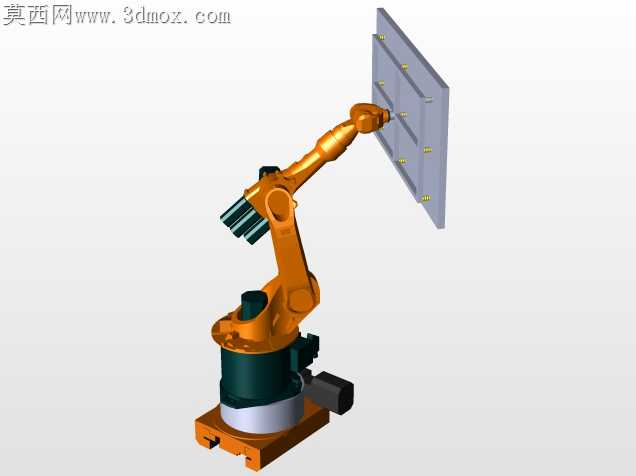

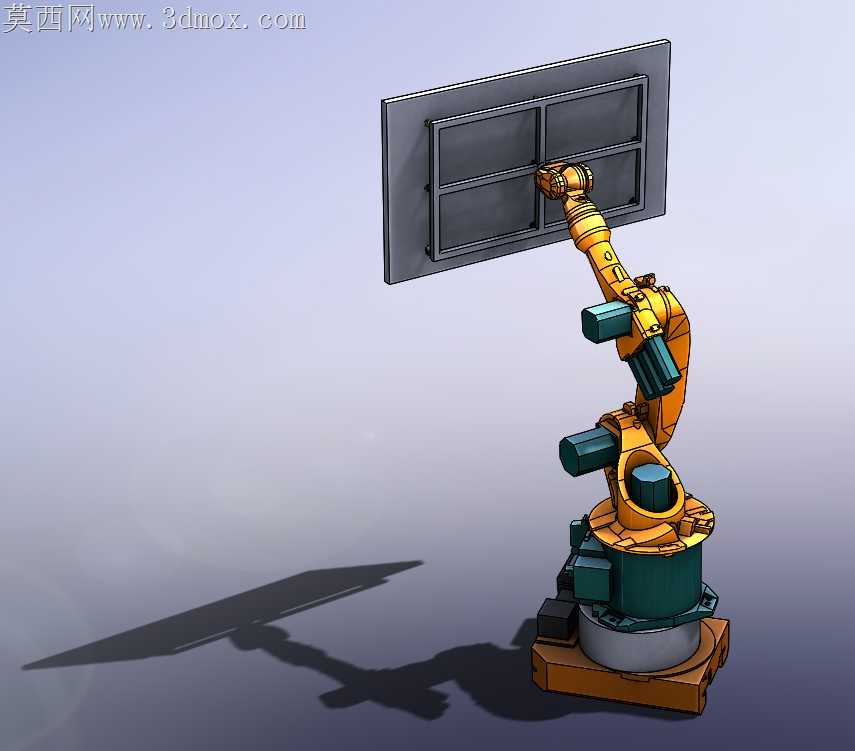

电视装配产线现场最容易被忽略的公差累积问题，往往出在多工位衔接的输送段与机器人作业半径的匹配偏差上，这套六轴装配机器人的布局设计，从装配逻辑视角把这类隐患压到了最低。产线两侧的双层工装板输送架没有采用常规的等距排布，靠近机器人作业区的工位预留了120mm的避让间隙，刚好容纳六轴臂第三关节大角度回转时的外摆轨迹，不会出现臂体刮蹭工装板边缘的问题，哪怕末端携带吸附式屏幕夹具做满负载回转，臂体与周边防护栏的最小安全距离也能保持在80mm以上，符合车间现场的安全作业规范。工位旁站立的人体等比例模型不是随意放置的装饰件，是按照现场操作工人的平均作业站位测算的，人工辅助上料的工位与机器人作业区之间留足了安全操作空间，工人取放边框配件时不会侵入机器人的运动包络范围，不需要额外加装光栅防护也能满足人机协同的安全要求，省去了后期加装防护装置的改造成本。输送线末端的物料周转箱位置刚好卡在机器人第六轴的最短作业半径边缘，空箱堆叠时不会超出输送线的侧边轮廓，补料工人不用弯腰探身就能完成物料补充，周转箱的高度与下层输送线的工装板顶面齐平，机器人取放预装完成的模组时不需要做额外的抬升动作，能压缩单工位的作业节拍近两秒。上层工装板的定位挡块做了偏心可调设计，适配不同尺寸电视屏幕的装配定位需求，调整时不需要拆卸挡块，只需要转动偏心轴就能完成定位尺寸的微调，适配32寸到55寸区间的主流电视机型装配，换型调整时间能控制在十分钟以内。机器人底座的安装位没有直接固定在地面，而是预留了20mm的高度调整垫铁安装空间，后期地面沉降或者输送线高度调整时，不用重新打孔固定底座，只需要调整垫铁高度就能让机器人基座与输送线的相对高度保持在设计公差范围内。产线中间的过渡接驳台做了微倾斜设计，预装完成的模组靠自重就能滑到下一个工位，不需要额外设置动力输送机构，减少了产线的故障点，接驳台的边缘做了圆弧过渡处理，不会刮蹭电视屏幕的塑料边框，哪怕模组滑动时出现轻微偏移，也不会造成外观件的划伤。
