多规格电脑CPU散热风扇结构设计

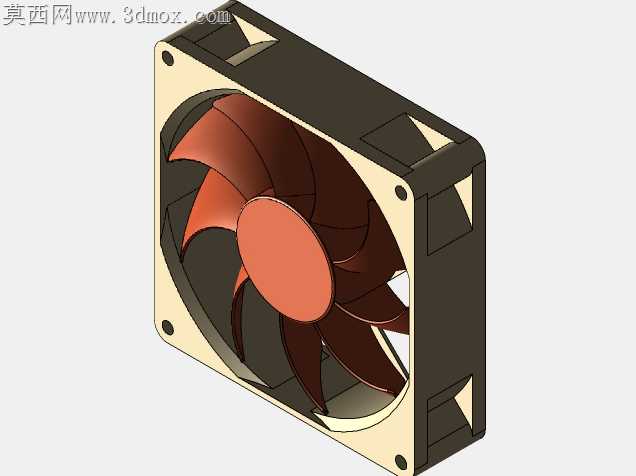

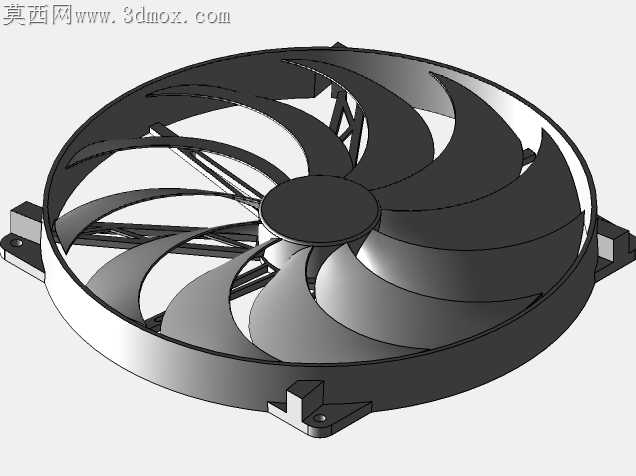

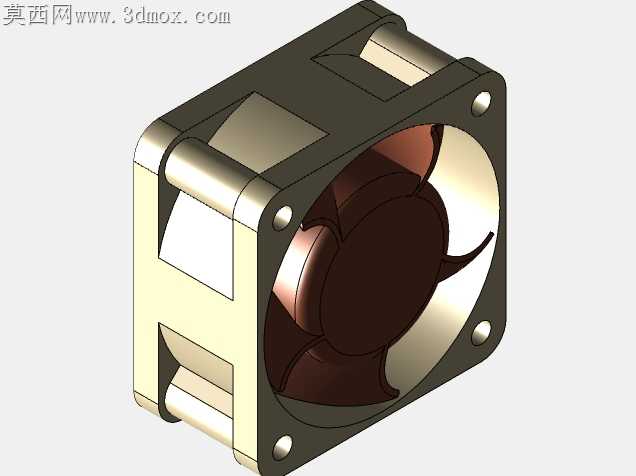

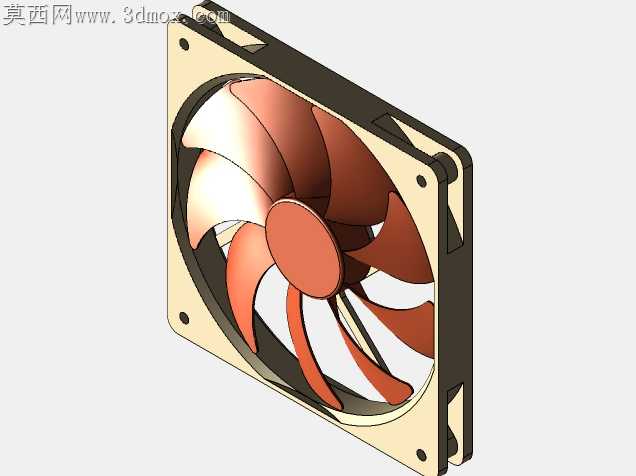

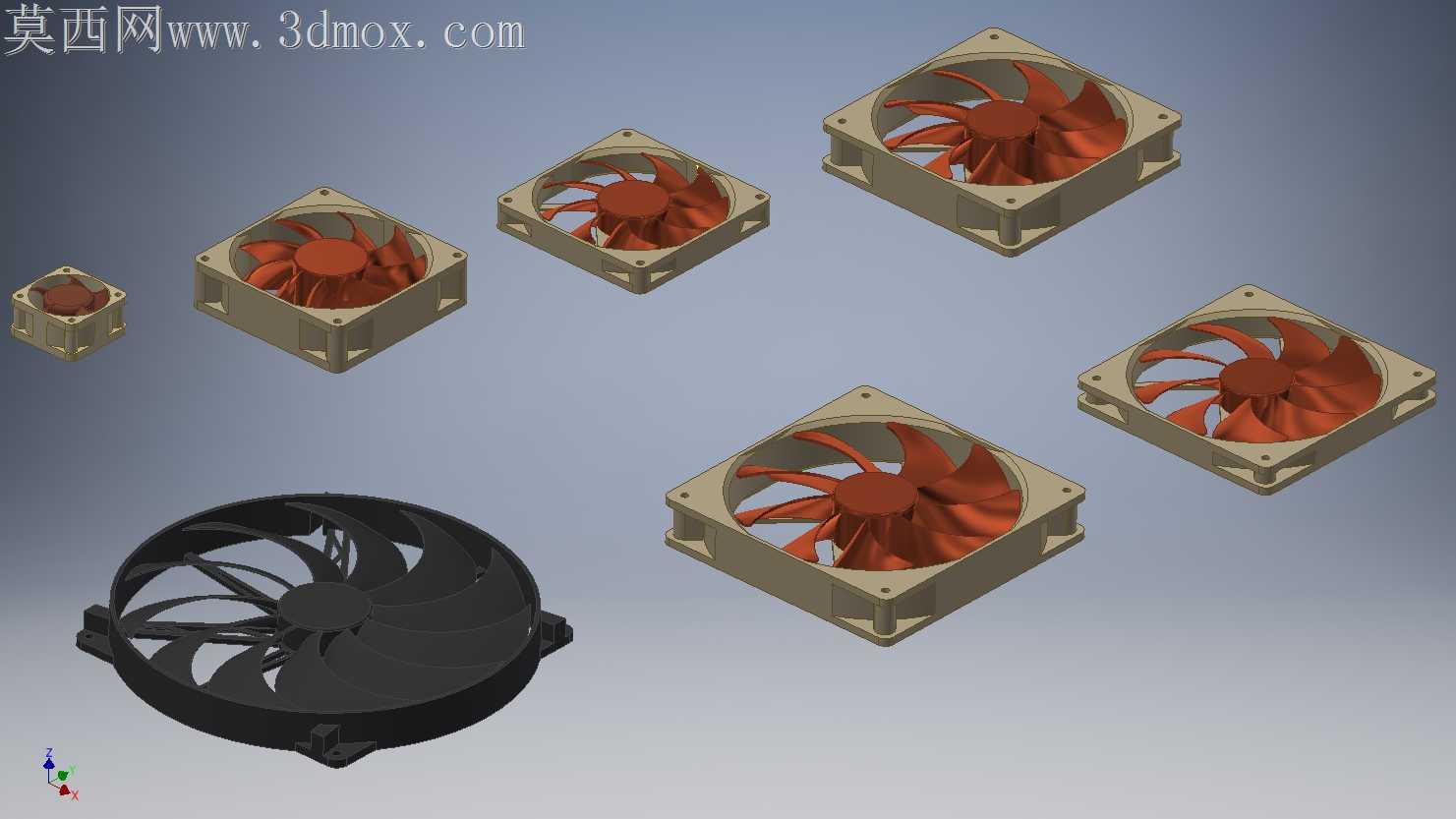

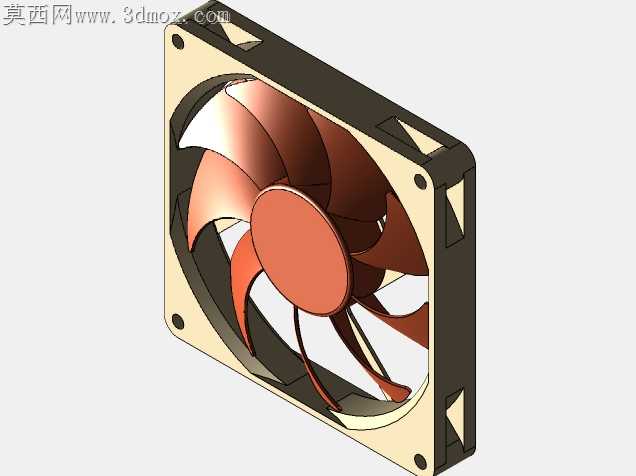

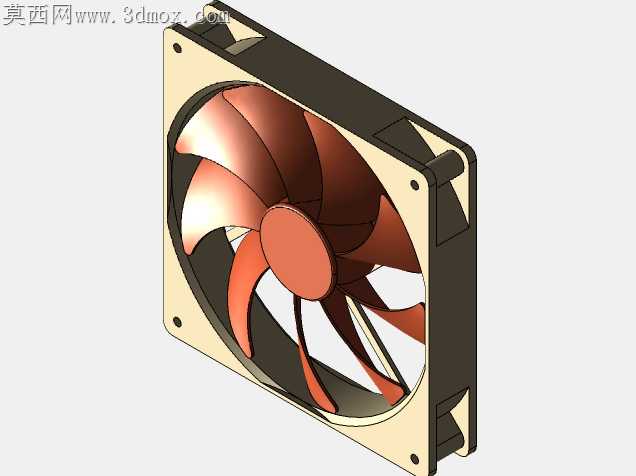

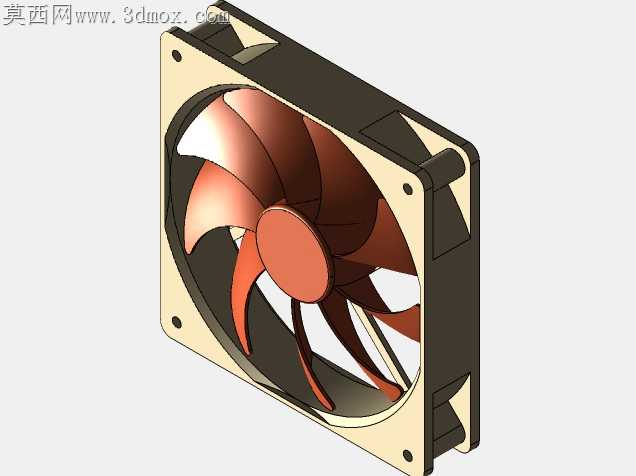

小尺寸轴流扇在窄机箱内的共振问题一直是散热配件加工落地的核心痛点，扇叶叶尖与外框内壁的径向间隙留量过小，注塑成型后的收缩变形会直接导致叶尖擦框，运转时发出高频异音，留量过大则会形成叶尖漏流，大幅削弱静压输出，削弱鳍片间的穿风能力。这套多规格散热扇的外框安装孔位完全遵循通用PC散热的孔距规范，40、92、120、140、200mm的尺寸覆盖了从ITX迷你机箱到全塔机箱、从CPU风冷到机箱进出风的全场景需求，每款尺寸的框体壁厚都做了差异化调整，小尺寸框体壁厚控制在1.8mm，避免注塑时厚壁位置产生缩痕影响安装平面度，大尺寸框体在四个角的安装柱位置加了三角加强筋，抵消螺丝锁付时的径向应力，防止锁附力度过大导致框体开裂。扇叶的曲面弧度没有采用通用的等距螺旋设计，靠近叶根的位置曲面倾角更大，能在低转速下快速切割气流建立初始风压，叶尖位置做了1.2度的微小上翘，打散叶尖位置的涡流脱落频率，避免涡流频率和框体固有频率重合引发共振。黑色薄型扇的结构专门针对下压式风冷场景优化，扇叶数量比同尺寸方框扇多3片，中心轮毂直径缩小8%，让出更多通风面积，扇框边缘的卡扣结构做了0.15mm的倒扣余量，和散热鳍片扣合时不需要额外打胶就能实现紧密固定，不会因为长期受热出现卡扣松脱。扇叶和中心轴座的连接位置做了圆弧过渡，没有尖锐的直角衔接，既减少了注塑时的应力集中，避免长期高速运转下叶根断裂，也能降低气流经过叶根位置的紊流噪音。外框的安装面做了0.05mm的微凸设计，锁付螺丝后框体和安装面完全贴合，不会出现缝隙漏风，安装孔内预埋了铜质嵌件，反复拆装也不会出现塑料孔滑牙的问题。不同尺寸的扇叶动平衡配重槽都设计在轮毂内侧，不会破坏扇叶表面的曲面完整性，避免配重块突出干扰气流，出厂动平衡精度控制在G2.5级别，即使在2000转的高转速下，扇体振动幅度也能控制在0.02mm以内，不会带动机箱产生连带振动。
