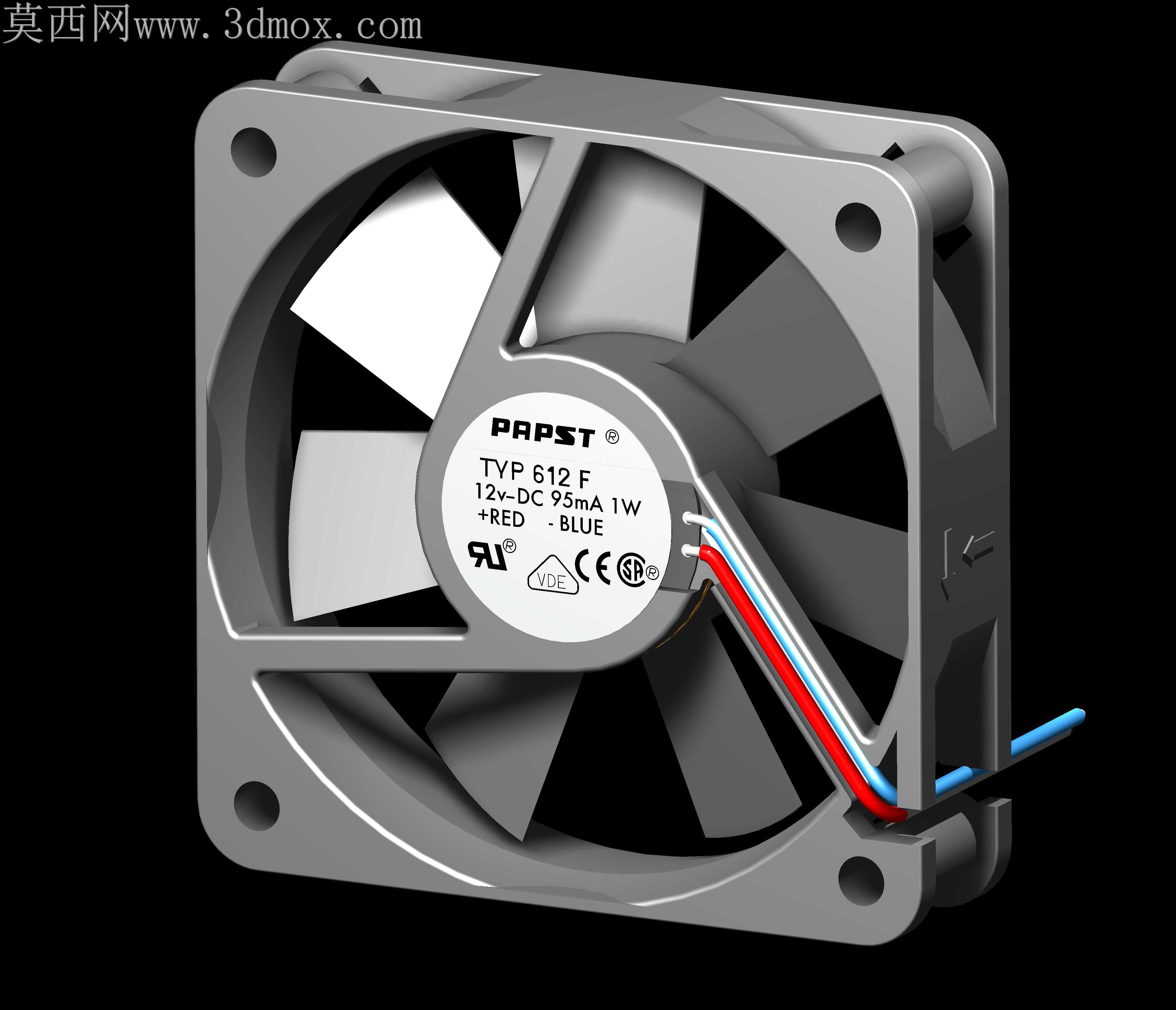

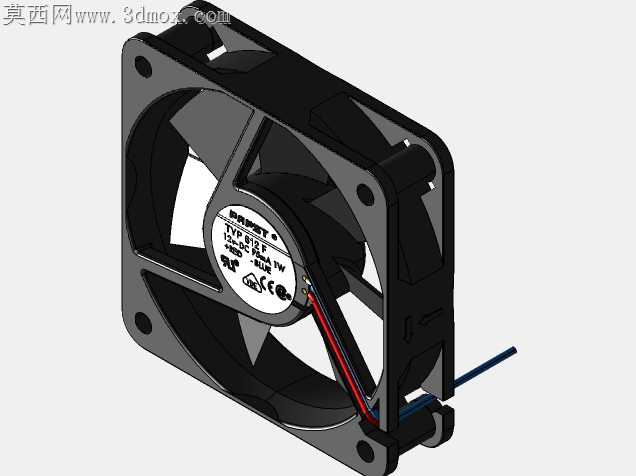

Papst紧凑型直流轴流散热风机结构设计

小尺寸轴流风机在工控板卡、紧凑型电源舱内的装配痛点，始终集中在安装孔位公差、出线口防拉扯、扇叶动平衡余量三个核心点，这款60mm规格的直流风机在结构细节上刚好把这些容易被忽略的现场问题做了针对性处理。外框四个角的安装沉孔做了0.2mm的倒角扩边，不是常规的直通孔设计，现场装配时即便M3螺丝带弹垫对位有微小偏差，也能顺着倒角滑入孔位，不会出现螺丝顶碎塑料框角的问题，沉孔深度刚好压住弹垫厚度，锁付后螺丝头不会突出框面，不会挤占板卡表面的元件排布空间。出线口位置做了内嵌式的橡胶护线套卡位，护线套和外框的配合槽做了0.15mm的过盈量，装配时压入后不会因为风机长期运行的振动出现护线套滑脱，三根引线的出线角度做了15度的斜向导向，不是垂直于框面直出，在狭窄的设备舱内布线时，引线不会被框边直角磨破绝缘层，也不会因为弯折角度过大导致线芯断裂。扇叶和中心轴座的连接筋做了不等厚的渐变处理，靠近轴座位置厚度1.8mm，延伸到叶尖位置收薄到1.0mm，这种结构不是为了省料，而是在12V直流供电的转速区间内，能打散扇叶旋转时的固有振动频率，避免和设备舱的钣金壁产生共振异响，叶尖和外框内壁的间隙控制在0.3mm，既不会因为间隙太小出现扇叶擦框的装配公差问题，也不会因为间隙过大导致风压泄漏损失散热效率。中心标签位置的轴端盖做了微凸的弧面，不是平面设计，日常维护擦拭时不会刮掉标签上的参数标识，外框侧边的风向指示箭头做了0.2mm的凸刻，不是印刷标识，长期在高温舱内运行也不会因为积灰、老化出现标识模糊，装配时不用反复核对引线正负极就能快速判断风向，减少装反返工的概率。外框的加强筋没有做在外侧影响安装贴合度，而是藏在扇叶后方的框体内侧，筋位走向顺着进风气流的方向做了圆弧过渡，不会切割气流产生额外的风噪，实际装配到密闭电源舱内测试时，同转速下的风噪比常规同尺寸风机低2分贝左右，刚好满足工控设备的静音要求。引线的红、蓝、黑三色线皮做了耐温105度的PVC材质选型，和外框的阻燃ABS材质膨胀系数接近，在-10度到60度的工况温度区间内，不会因为材质热胀冷缩率差异出现护线套位置的缝隙，避免灰尘顺着缝隙进入轴承包覆层缩短使用寿命。
