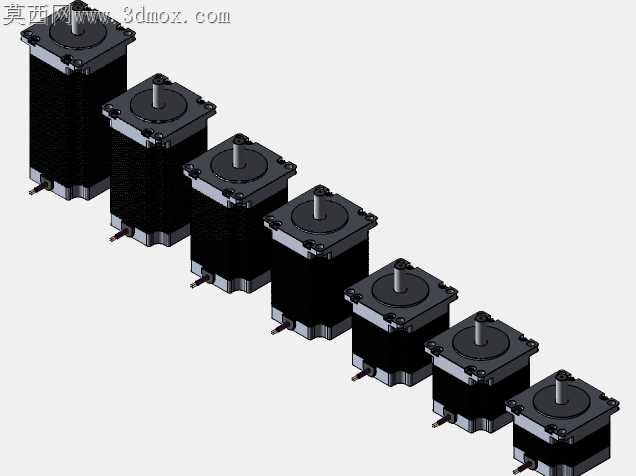

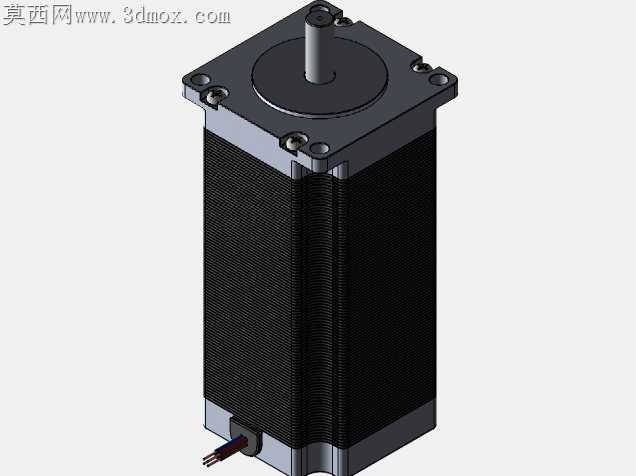

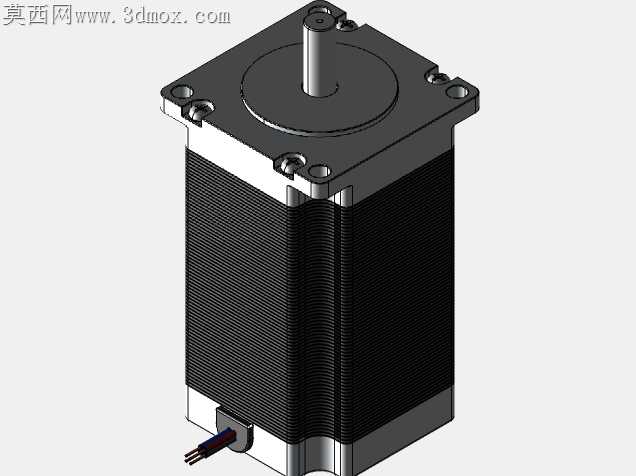

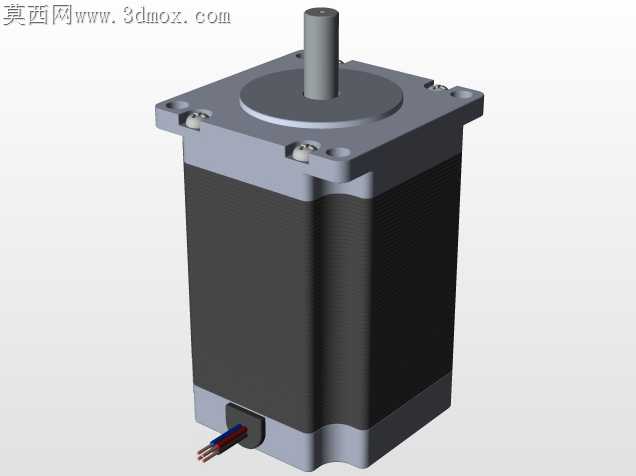

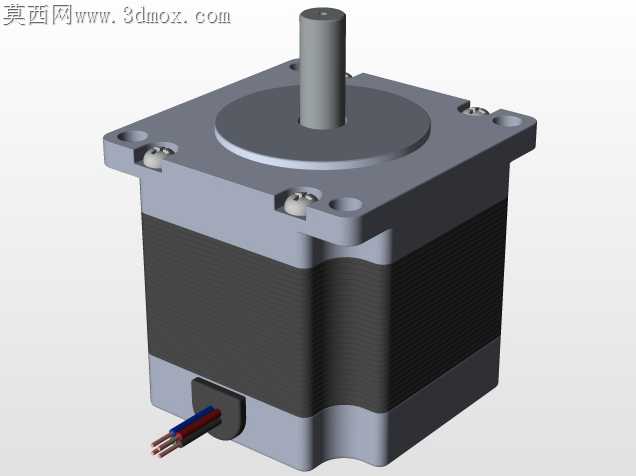

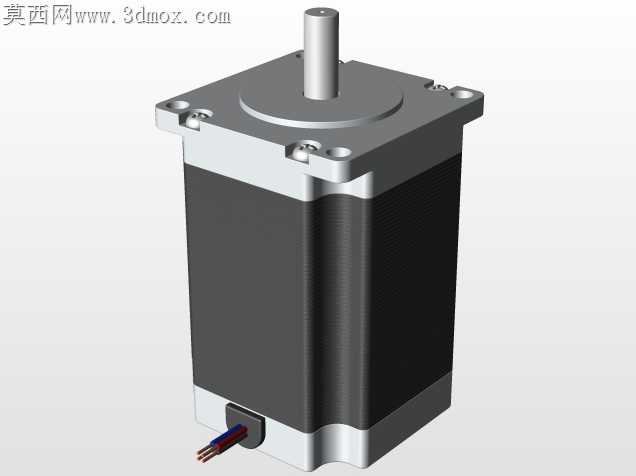

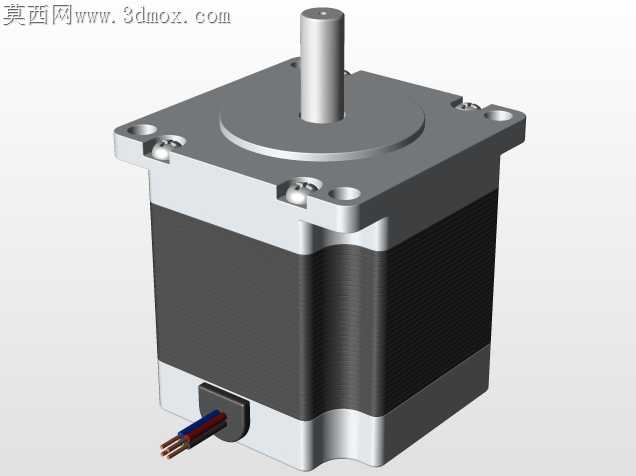

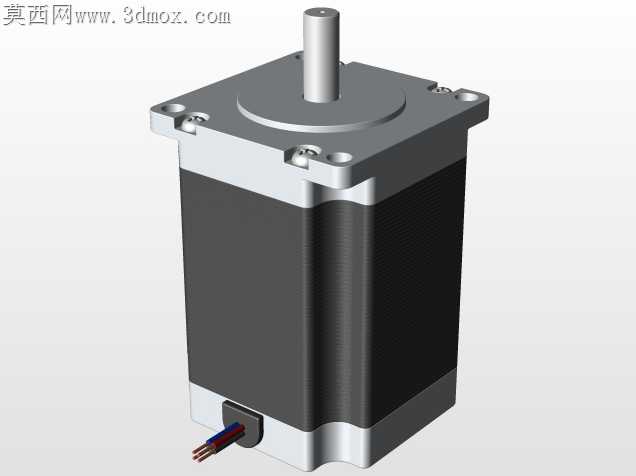

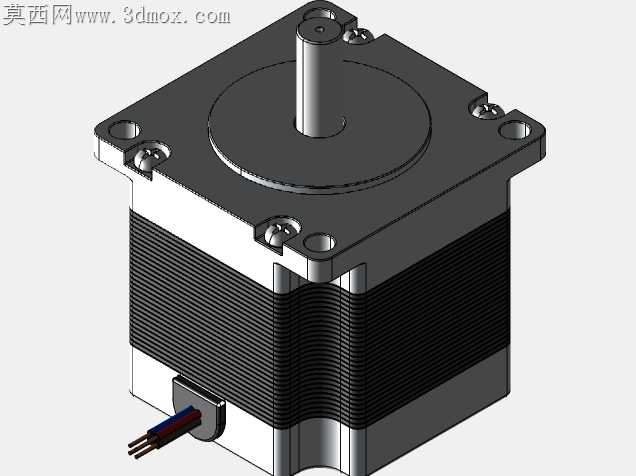

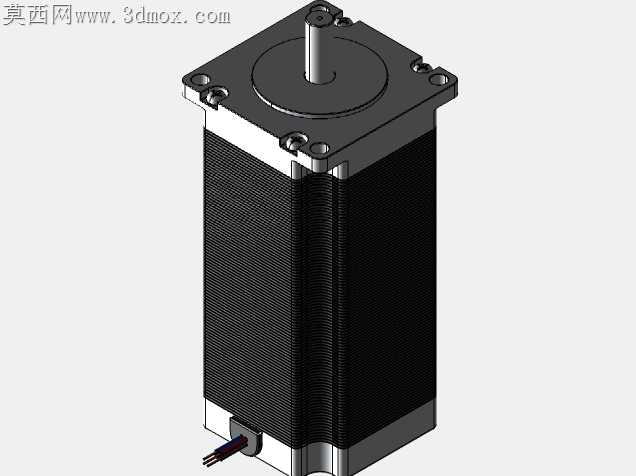

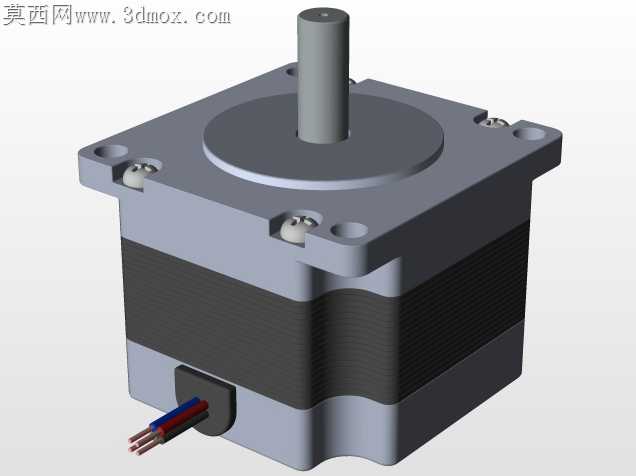

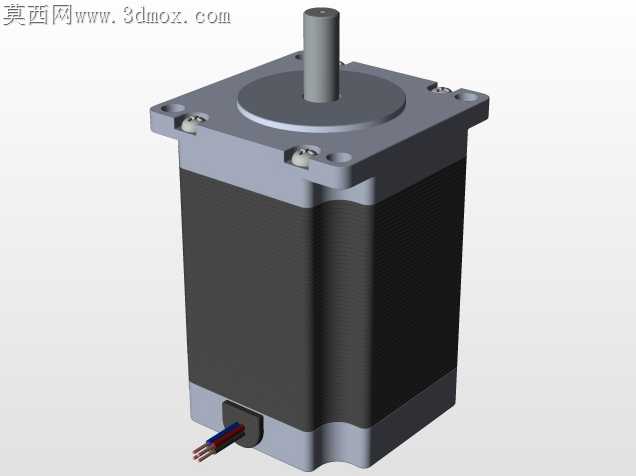

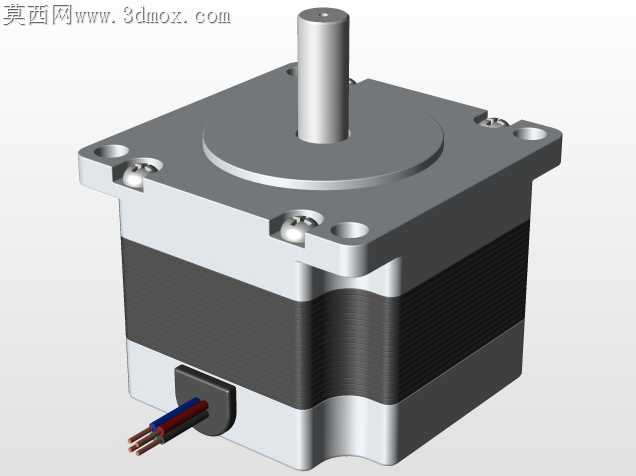

NEMA23规格步进电机高精度三维结构

常规NEMA23步进电机在数控设备装配场景中，常出现端盖安装孔同轴度偏差导致输出轴卡滞、定子叠压段与外壳配合间隙过大引发运行共振的问题，这款三维结构在加工适配层面做了针对性的细节调整。前端盖的四个安装沉孔做了0.02mm的同轴度公差约束，孔位边缘特意做了0.1mm的倒角过渡，避免数控铣加工时孔口产生毛刺，装配时螺丝能顺畅滑入孔位，不会因为孔口飞边挤压螺丝螺纹造成安装应力，长期运行也不会因为应力集中导致端盖形变。输出轴的轴伸段保留了标准的D型切面，切面的平面度控制在0.015mm以内，和联轴器配合时不会出现打滑空转的情况，轴根位置的退刀槽做了圆弧过渡处理，没有采用常规的直角退刀槽，避免轴件高频正反转时在退刀槽位置产生应力集中断裂。定子叠压段的外壳内壁做了微幅的防滑纹路设计，压装定子铁芯时不需要额外涂胶就能保证铁芯和外壳的过盈配合量，压装过程中不会出现铁芯偏斜的问题，能有效降低电机运行时的电磁噪音。后端出线口的位置做了阶梯式的卡槽结构，适配不同线径的防护护套，出线处不会因为设备拖链反复拉扯导致线缆根部断裂，卡槽的边缘做了圆角处理，不会割破线缆的绝缘层。端盖和外壳的配合止口做了0.03mm的间隙配合公差，既保证装配时能轻松对位，又不会因为间隙过大导致内部进入切削碎屑或者粉尘，影响轴承的使用寿命。轴承位的尺寸公差严格匹配常用的608ZZ轴承尺寸，压装轴承时不会出现过盈量太大导致轴承内圈变形、转动阻力过大的问题，也不会因为间隙过大导致轴承跑圈。散热筋的排布顺着电机轴向布置，筋条的高度从前端到后端逐渐小幅抬升，既不影响电机的安装尺寸，又能增加外壳的散热面积，电机长时间高负载运行时外壳温度能比常规结构低4-6摄氏度。尾部的编码器安装位预留了标准的安装孔距，后续加装编码器做闭环控制时不需要额外打孔改造，直接适配市面上主流的NEMA23配套编码器配件。
